Кардан білігінің іске қосылуын тексеру
Сабақтың тақырыбы: Кардан білігінің іске қосылуын тексеру .
Топтар
Асл 9-182
Сабақ өтетін күн
13.04.2021
САБАҚ БАРЫСЫ
І Ұйымдастыру бөлімі:
А) <<Топтық>> ашылған чатқа кіру;
Б) Чатқа оқытушы өзінің пәнін кесте бойынша жариялау;
В) Оқушылардың чатқа қосылғанын тексеру, қадағалау;
Г) Өтетін сабақтың тақырыбын чатқа жазу;
ІІ Үй тапсырмасын тексеру
А) Өткен тақырып бойынша үй тапсырмасын сұрау;
Б) Орындалған үй тапсырмаларын чат арқылы электронды қабылдау
В) Студенттерге үй тапсырмасынан сұрақтар қою;
Кардандық берілісті диагностикалауда қандау жұмыстар атқарылуы тиіс?
Карданы қандай жағдайларда тексеру қажет?
Диагностиканы автомобильде қалай жүргізілуі керек?
Г) Студенттерден ауызша түрде қабылдау;
ІІІ Жаңа оқу материалын баяндау (Электронды түрде: мәтін, сурет, видео):
Өндірушілердің ұсыныстарына сәйкес, карданға қызмет көрсету 5 мың шақырымнан кейін жүзеге асырылады. Бұл жағдайда серпімді муфталар мен кресттерді тексеру қажет.
Егер машинада қызмет ете алатын кресттері бар Кардан орнатылса, оларды майлау керек. Мұндай модификация Кардан бүйірлерінде май құюдың болуына байланысты анықталады (май шприцін қосатын тесік).
Бұл механизм тұрақты қозғалыста болғандықтан және ол үлкен жүктемелерді бастан кешіреді, сондықтан ондағы ақаулар өте жиі кездеседі. Мұнда ең көп тарағандар бар.
Гимбальға жүктеме кезіндегі соққылар буындардың кері соққыларынан болады. Егер еркін ойнау кресттерде немесе аспалы тіреуіште пайда болса, онда бұл бөліктер жаңаларына ауыстырылады. Діріл бұрандалы қосылыстың босатылуына байланысты пайда болуы мүмкін. Мұндай проблема жиі туындаған жағдайда, жаңғақ пен тіреуіш арасында өсіргіш орнатылып тұрғанын тексеріп алу керек. Бұл шайғыш тұрақты діріл жағдайында гайканың босап кетуіне жол бермейді.
Сіз үдеткіш педальын басқан кезде серпіліс жасаңыз. Ілмектерді тексеріңіз. Ылғалды және кірді үнемі байланыстыратындықтан, түйіспе істен шығуы мүмкін. Егер сынықтар еленбесе, крест кептеліп, топса бұзылады.
Жетек білігінің ақаулығы - діріл. Бірақ механизмді жөндеуді бастамас бұрын, алдымен шассиді тексеру керек. Доңғалақтың теңгерілмегендігі сонымен қатар жоғары жылдамдықта дірілге әкеледі. Егер басқа беріліске ауысқан кезде бұл әсер жоғалса, онда Карданның оған ешқандай қатысы жоқ. Кардандағы дірілдің себептері:
дұрыс емес теңдестіру сақиналары (коррозия немесе сыну);
кресттердің жойылуы;
орталық немесе аралық білікке зақым келтіру (құбырдың деформациясы механизмнің теңгерімсіздігіне әкеледі);
дұрыс емес құрастырылған компоненттер.
Керней үні. Құбыр ішінде майысқан буынның артында қақпақ бар, ол майдың білікке енуіне жол бермейді. Сынуды түзету үшін құбыр кесіліп, қақпақ орнында дәнекерленген, содан кейін білік дәнекерленген. Егер процедурадан кейін басқа сипаттағы қоңырау пайда болса (біліктің қуысында тас бар сияқты), бұл дәнекерлеуден кейін оның үлкен көлемде қалатынын білдіреді. Қорғасын тірегіндегі үзіліс қоңыраудың пайда болуына әкелуі мүмкін. Бұл жағдайда проблема жаңа Кардан орнату арқылы жойылады.
Тісті тарту кезінде дыбысты тегістеу. Автомобиль корпусымен немесе сору жүйесімен байланыста болған кезде пайда болады.
Картонның шырылдауышы балшық шағылыстырғыштың бекітілуінің бұзылуынан (егер болса) пайда болуы мүмкін. Ол подшипникті су мен кірден қорғау үшін аралық тірекке орнатылады. Егер ол көлбеу болса, оны дәнекерлеу жеткілікті.

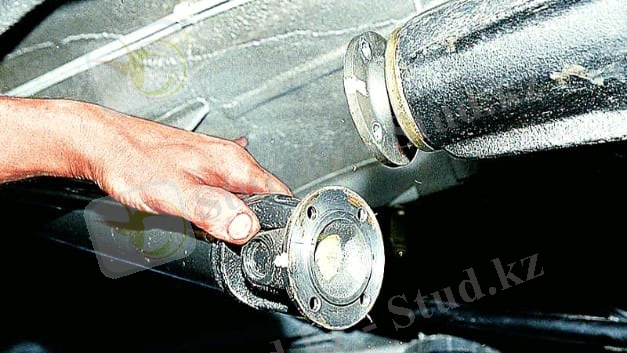

Егер Кардан механизмін ауыстыру немесе оның қондырғысын жөндеу қажет болса, оны алып тастау керек. Процедура келесі ретпен жүзеге асырылады:
артқы білік пен пропеллер білігінің фланецтерінен бекітетін болттар бұралып шығарылған;
білік төмен түседі;
резеңке муфтаның болттары бұрандасыз;
Карданды өткізу пунктінен алыстатады;
аспалы тетік бұралып шығарылмаған.
Жөнделген немесе жаңа механизм кері тәртіпте орнатылады: аспалы, муфталы, көпір фланецтері.
Қосымша бейнеде гимбалды алып тастаудың және орнатудың тағы бірнеше нәзік тұстары келтірілген:
Көліктегі Кардан өте қиын механизм, бірақ оған мезгіл-мезгіл техникалық қызмет көрсету қажет. Жүргізуші сыртқы дыбыстар мен дірілдердің пайда болуына мұқият болу керек. Бұл проблемаларды елемеу трансмиссияның маңызды компоненттерінің бұзылуына әкелед
IV. Бағалау
А) Студенттерге жаңа тақырып бойынша сұрақтар қою;
Б) Студенттерден ауызша түрде қабылдау;
Сұрақтар мен тапсырмалар
Кардандық беріліске қызмет көрсету неше шақырымдан кейін жүзеге асырылуы тиіс?
Карданы қандай жағдайларда тексеру қажет?
Кардандағы дірілдің себептері неден?
В) Студенттердің тапсырма жауаптары бойынша баға қою.
V. Үй тапсырмасын беру
Үй тапсырмасы
Жаңа сабақты оқып, пысықтау.
Сұрақтар мен тапсырмаларға жазбаша және электронды түрде жауап беру.
Топтар
Асл 9-182
Сабақ өтетін күн
13.04.2021
САБАҚ БАРЫСЫ
І Ұйымдастыру бөлімі:
А) <<Топтық>> ашылған чатқа кіру;
Б) Чатқа оқытушы өзінің пәнін кесте бойынша жариялау;
В) Оқушылардың чатқа қосылғанын тексеру, қадағалау;
Г) Өтетін сабақтың тақырыбын чатқа жазу;
ІІ Үй тапсырмасын тексеру
А) Өткен тақырып бойынша үй тапсырмасын сұрау;
Б) Орындалған үй тапсырмаларын чат арқылы электронды қабылдау
В) Студенттерге үй тапсырмасынан сұрақтар қою;
Кардандық берілісті диагностикалауда қандау жұмыстар атқарылуы тиіс?
Карданы қандай жағдайларда тексеру қажет?
Диагностиканы автомобильде қалай жүргізілуі керек?
Г) Студенттерден ауызша түрде қабылдау;
ІІІ Жаңа оқу материалын баяндау (Электронды түрде: мәтін, сурет, видео):
Өндірушілердің ұсыныстарына сәйкес, карданға қызмет көрсету 5 мың шақырымнан кейін жүзеге асырылады. Бұл жағдайда серпімді муфталар мен кресттерді тексеру қажет.
Егер машинада қызмет ете алатын кресттері бар Кардан орнатылса, оларды майлау керек. Мұндай модификация Кардан бүйірлерінде май құюдың болуына байланысты анықталады (май шприцін қосатын тесік).
Бұл механизм тұрақты қозғалыста болғандықтан және ол үлкен жүктемелерді бастан кешіреді, сондықтан ондағы ақаулар өте жиі кездеседі. Мұнда ең көп тарағандар бар.
Гимбальға жүктеме кезіндегі соққылар буындардың кері соққыларынан болады. Егер еркін ойнау кресттерде немесе аспалы тіреуіште пайда болса, онда бұл бөліктер жаңаларына ауыстырылады. Діріл бұрандалы қосылыстың босатылуына байланысты пайда болуы мүмкін. Мұндай проблема жиі туындаған жағдайда, жаңғақ пен тіреуіш арасында өсіргіш орнатылып тұрғанын тексеріп алу керек. Бұл шайғыш тұрақты діріл жағдайында гайканың босап кетуіне жол бермейді.
Сіз үдеткіш педальын басқан кезде серпіліс жасаңыз. Ілмектерді тексеріңіз. Ылғалды және кірді үнемі байланыстыратындықтан, түйіспе істен шығуы мүмкін. Егер сынықтар еленбесе, крест кептеліп, топса бұзылады.
Жетек білігінің ақаулығы - діріл. Бірақ механизмді жөндеуді бастамас бұрын, алдымен шассиді тексеру керек. Доңғалақтың теңгерілмегендігі сонымен қатар жоғары жылдамдықта дірілге әкеледі. Егер басқа беріліске ауысқан кезде бұл әсер жоғалса, онда Карданның оған ешқандай қатысы жоқ. Кардандағы дірілдің себептері:
дұрыс емес теңдестіру сақиналары (коррозия немесе сыну);
кресттердің жойылуы;
орталық немесе аралық білікке зақым келтіру (құбырдың деформациясы механизмнің теңгерімсіздігіне әкеледі);
дұрыс емес құрастырылған компоненттер.
Керней үні. Құбыр ішінде майысқан буынның артында қақпақ бар, ол майдың білікке енуіне жол бермейді. Сынуды түзету үшін құбыр кесіліп, қақпақ орнында дәнекерленген, содан кейін білік дәнекерленген. Егер процедурадан кейін басқа сипаттағы қоңырау пайда болса (біліктің қуысында тас бар сияқты), бұл дәнекерлеуден кейін оның үлкен көлемде қалатынын білдіреді. Қорғасын тірегіндегі үзіліс қоңыраудың пайда болуына әкелуі мүмкін. Бұл жағдайда проблема жаңа Кардан орнату арқылы жойылады.
Тісті тарту кезінде дыбысты тегістеу. Автомобиль корпусымен немесе сору жүйесімен байланыста болған кезде пайда болады.
Картонның шырылдауышы балшық шағылыстырғыштың бекітілуінің бұзылуынан (егер болса) пайда болуы мүмкін. Ол подшипникті су мен кірден қорғау үшін аралық тірекке орнатылады. Егер ол көлбеу болса, оны дәнекерлеу жеткілікті.
Егер Кардан механизмін ауыстыру немесе оның қондырғысын жөндеу қажет болса, оны алып тастау керек. Процедура келесі ретпен жүзеге асырылады:
артқы білік пен пропеллер білігінің фланецтерінен бекітетін болттар бұралып шығарылған;
білік төмен түседі;
резеңке муфтаның болттары бұрандасыз;
Карданды өткізу пунктінен алыстатады;
аспалы тетік бұралып шығарылмаған.
Жөнделген немесе жаңа механизм кері тәртіпте орнатылады: аспалы, муфталы, көпір фланецтері.
Қосымша бейнеде гимбалды алып тастаудың және орнатудың тағы бірнеше нәзік тұстары келтірілген:
Көліктегі Кардан өте қиын механизм, бірақ оған мезгіл-мезгіл техникалық қызмет көрсету қажет. Жүргізуші сыртқы дыбыстар мен дірілдердің пайда болуына мұқият болу керек. Бұл проблемаларды елемеу трансмиссияның маңызды компоненттерінің бұзылуына әкелед
IV. Бағалау
А) Студенттерге жаңа тақырып бойынша сұрақтар қою;
Б) Студенттерден ауызша түрде қабылдау;
Сұрақтар мен тапсырмалар
Кардандық беріліске қызмет көрсету неше шақырымдан кейін жүзеге асырылуы тиіс?
Карданы қандай жағдайларда тексеру қажет?
Кардандағы дірілдің себептері неден?
В) Студенттердің тапсырма жауаптары бойынша баға қою.
V. Үй тапсырмасын беру
Үй тапсырмасы
Жаңа сабақты оқып, пысықтау.
Сұрақтар мен тапсырмаларға жазбаша және электронды түрде жауап беру.
