Cisco Packet Tracer симулятор бағдарламасында жергілікті желіні баптау

Бекітемін
№7 колледж директорының
кәсіптік ОЖЖ орынбасары
Сарсенбаев Қ.А. ________
<<14>> 12.2022 ж

МКҚК <<№ 7 КОЛЛЕДЖ>>
Сабақ жоспары №

Модуль/пән атауы
<<Электрондық техниканың әртүрлі түрлерінің құрылғыларын, блоктарын және аспаптарын жинауды, құрастыруды және бөлшектеуді орындау>>
Сабақтың тақырыбы
Cisco Packet Tracer симулятор бағдарламасында жергілікті желіні баптау.
Педагог
Бостанова М.
Курс
2
Топ
ЕТ-21-11

Сабақтың өткізілетін күні

Сабақтың түрі
Жаңа сабақты игеру
Сабақтың мақсаты, міндеттері немесе оқыту нәтижелері
1. Cisco Packet Tracer бағдарламасының терезе элементтерімен және ондағы ең негізгі элементтердің жұмыс істеу принциптерімен танысу.
2. Cisco Packet Tracer симулятор бағдарламасында жергілікті желіні баптауды үйрену.
Оқу сабақтары барысындағы білім алушылар меңгеретін күтілетін нәтижелер және кәсіби дағдылар тізбесі
1. Cisco Packet Tracer бағдарламасының терезе элементтерімен және ондағы ең негізгі элементтердің жұмыс істеу принциптерімен танысты.
2.Cisco Packet Tracer симулятор бағдарламасында жергілікті желіні баптауды үйренді
Оқу - әдістемелік құралдар, әдебиеттер
оқулықтар,тақырыптық видео сабақтар, слайд
Техникалық құралдар, материалдар
Ноутбук, қалта телефондары, видеопроектор, экран
Сабақтың барысы
Сабақтың кезеңдері

1.Ұйымдастыру кезеңі:
1.Студенттермен амандасу.
2.Сабақтың тақырыбы мен мақсаттарымен таныстыру.
3.Жаңа тақырыпқа шолу
2 Үй тапсырамасын тексеру кезеңі

Өткен сабақты пысықтау бойынша сұрақ жауап арқылы еске түсіру, Студенттердің іс-әрекеттерін ауызша мадақтау
3. Жаңа материалды түсіндіруге дайындық кезеңі (жаңа тақырыпты болжау)
Cisco Packet Tracer - Cisco компаниясы құрған желі эмуляторы.
Бұл бағдарлама әртүрлі хаттамаларды қолдайтын еркін топологияларда әртүрлі жабдықтарда желілерді құруға мүмкіндік береді.
Cisco Packet Tracer бағдарламалық шешімі әртүрлі желілік құрылғылардың: маршрутизаторлардың, коммутаторлардың, сымсыз қатынау нүктелерінің, дербес компьютерлердің, желілік принтерлердің, IP-телефондардың және т.б. жұмысын имитациялауға мүмкіндік береді.
Параметрлер, өз кезегінде, құрылғылардың сипатына байланысты: кейбіреулерін Cisco IOS операциялық жүйесінің командаларын қолдана отырып конфигурациялауға болады, басқаларын веб-графикалық интерфейс көмегімен конфигурациялауға болады, ал басқаларын операциялық жүйенің пәрмен жолы немесе графикалық мәзір арқылы конфигурациялауға болады.
Көрнекілендіру режимі сияқты Cisco Packet Tracer мүмкіндігінің арқасында қолданушы желідегі деректердің қозғалысын, IP-пакет параметрлерінің көрінісі мен өзгеруін, желілік құрылғылар арқылы өтетіндігін, IP пакеттерінің жылдамдығы мен жолын бақылай алады. Желіде болып жатқан оқиғаларды талдау оның жұмыс механизмін түсінуге және ақауларды анықтауға мүмкіндік береді.
Cisco Packet Tracer симулятор ретінде ғана емес, сонымен қатар Интернет арқылы нақты желі арқылы виртуалды желіні модельдеуге арналған желілік қосымша ретінде де қолданыла алады. Әр түрлі компьютерлердің пайдаланушылары, орналасқан жеріне қарамастан, бір желілік топологияда жұмыс жасай алады, оны конфигурациялайды немесе проблемаларды шешеді. Бұл Cisco Packet Tracer көп пайдаланушы режимінің функциясын топтық жұмысты ұйымдастыру үшін пайдалануға болады.
Cisco Packet Tracer-де пайдаланушы логикалық ғана емес, сонымен қатар желінің физикалық моделін құра алады, демек дизайнерлік дағдыларды игереді. Желілік диаграмманы нақты ғимараттың немесе тіпті қаланың сызбасына қоюға болады және оның барлық кабельдерін жасауға арналған, құрылыстарды белгілі бір ғимараттар мен үй-жайларға орналастыруға болады, мысалы, салынатын кабельдің ұзындығы мен түрі немесе сымсыз қамту аймағының радиусы сияқты физикалық шектеулерді ескере отырып.
Модельдеу, визуализация, көп қолданушы режимі және дизайн мүмкіндіктері Cisco Packet Tracer-ді желілік технологияларды үйренудің ерекше құралы етеді.

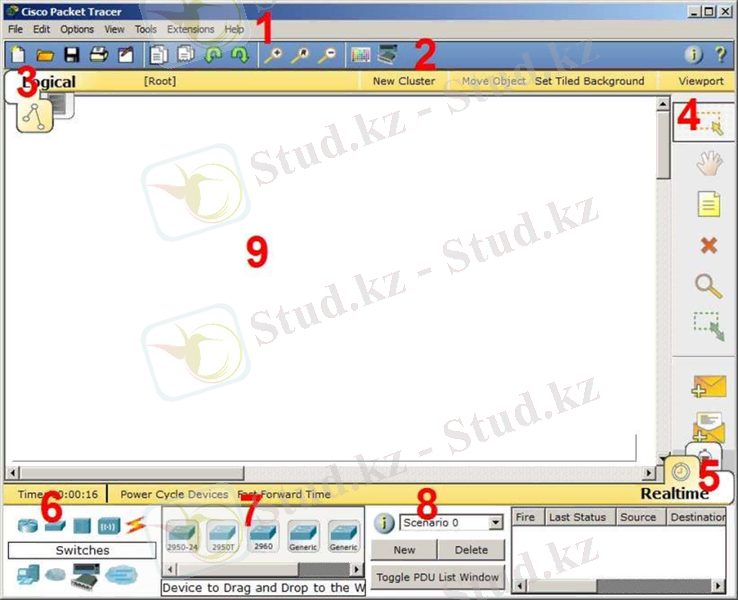

1) Бағдарламаның басты менюі келесілерден тұрады:
­ Файл - құжаттарды ашу/сақтау операцияларын құрайды.
­ Дұрыстау - <<көшіру/алып тастау, орнына келтіру/қайталау>> стандарттық операциялары.
­ Келтірулер - өзінің аты айтып тұрғандай.
­ Түр - жұмыс облысы мен құралдар панелінің масштабы.
­ Құралдар - түстік палитра және соңғы құрылғылардың кастомизациясы.
­ Кеңейту - CPT -дан (Cisco Packet Tracer) барлық зертхананы жасауға болатын жобалардың мастері, көп тұтынушылық режим бүтін зертхананы жасай алады.
­ Көмек - қосымша көмек бере алады.
2) Құралдар панелі, оның бір бөлігі меню пункттерін тек қайталайды.
3) Логикалық және физикалық ұйымдардың арасындағы қайта қосқыш.
4) Тағы бір құралдар панелі, оның ішінде объектілерді айқындау, өшіріп тастау, орын ауыстыру, масштабтау, сонымен қатар туынды дестелерді қалыптастырудың құралдары болады.
5) Нақты режим (Real-Time) мен симуляция режимі арасындағы қайта қосқыш.
6) Соңғы құрылғылар тобы мен байланыс желісінің панелі.
7) Соңғы құрылғылардың өздері, мұнда барлық мүмкін болатын коммутаторлар, түйіндер, енім нүктелері, өткізгіштер.
8) Тұтынушылық сценариді жасаудың панелі.
9) Жұмыс кеңістігі.
Cisco Packet Tracer-дегі жабдықтар мен байланыс желілері.
Маршрутизаторлар

Маршрутизаторлар маршрутизацияның арнайы алгоритмдерінің негізінде деректерді берудің тиімді маршрутын іздеу үшін қолданылады, мысалы транзиттік түйіндері ең аз болатын маршрутты (жолдар) таңдау.

OSI үлгісінің желілік деңгейінде жұмыс істейді.

Коммутаторлар

Коммутаторлар - OSI үлгісінің арналық деңгейінде жұмыс істейтін құрылғы, ол желінің бір немесе бірнеше сегменті шегінде бірнеше түйіндерді біріктіру үшін арналған. Коммутатор ішкі кестенің - коммутация кестесінің негізінде дестелерді таратады, осыған сәйкес трафик соған арналған MACадрестің тек өзіне ғана келеді, ол барлық порттарда (концентратордағы сияқты) қайталанбайды.

Концентраторлар

Концентратор бір портта қабылданған барлық қалған порттардағы дестелерді қайталайды.

Сымсыз құрылғы

Wi-Fi сымсыз технологиялары және олардың негізіндегі желілер. Онда енім нүктесі болады.

Байланыс желілері

Осы компоненттердің көмегімен бір сұлбаға түйіндерді қосу жасалынады. Packet Tracer желілік қосудың кең диапазонын қолдайды (1 кесте). Кабельдің әрбір типі интерфейстің белгілі-бір типімен ғана жалғануы мүмкін.

6.Үй тапсырмасы
Конспект
7.Сабақты қорытындылау және рефлексия
Сабақтың соңында оқушылар бүгінгі сабақтан алған әсерлерін жазады.
