Тахеометр
Презентация қосу
Тахеомет
р

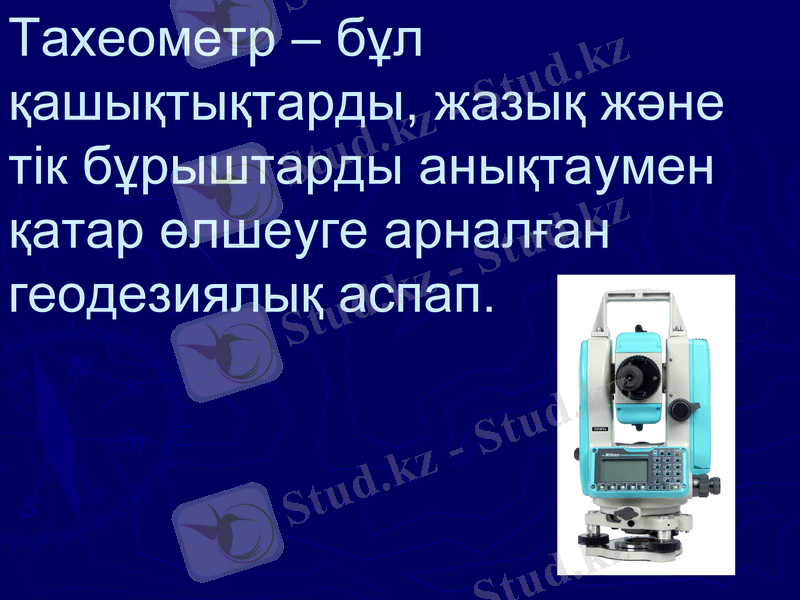

Тахеометр – бұл
қашықтықтарды, жазық
және тік бұрыштарды
анықтаумен қатар
өлшеуге арналған
геодезиялық аспап.

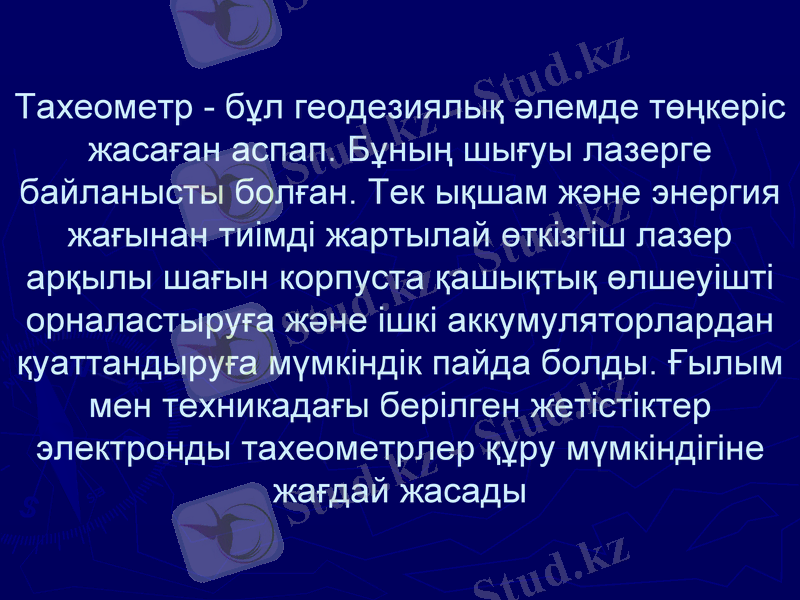

Тахеометр - бұл геодезиялық әлемде
төңкеріс жасаған аспап. Бұның шығуы
лазерге байланысты болған. Тек ықшам
және энергия жағынан тиімді жартылай
өткізгіш лазер арқылы шағын корпуста
қашықтық өлшеуішті орналастыруға
және ішкі аккумуляторлардан
қуаттандыруға мүмкіндік пайда болды.
Ғылым мен техникадағы берілген
жетістіктер электронды тахеометрлер
құру мүмкіндігіне жағдай жасады

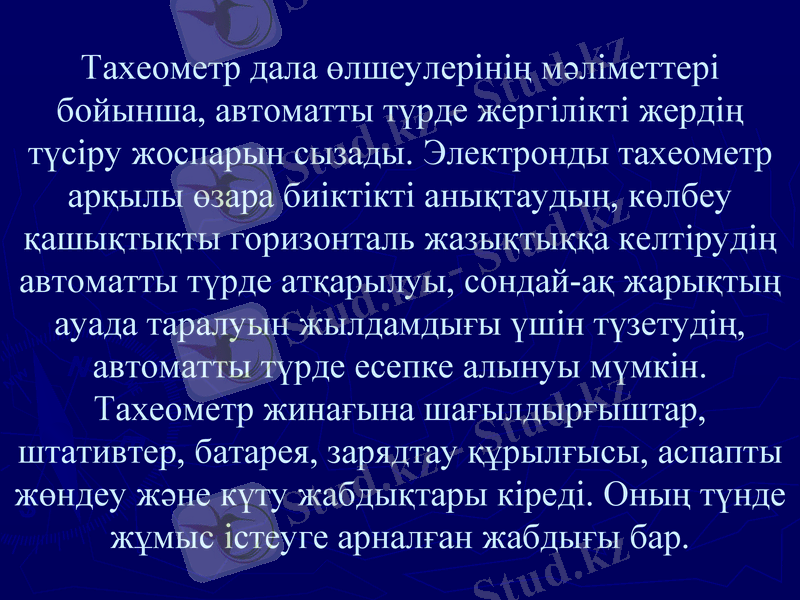

Тахеометр дала өлшеулерінің мәліметтері
бойынша, автоматты түрде жергілікті жердің
түсіру жоспарын сызады. Электронды тахеометр
арқылы өзара биіктікті анықтаудың, көлбеу
қашықтықты горизонталь жазықтыққа келтірудің
автоматты түрде атқарылуы, сондай-ақ жарықтың
ауада таралуын жылдамдығы үшін түзетудің,
автоматты түрде есепке алынуы мүмкін.
Тахеометр жинағына шағылдырғыштар,
штативтер, батарея, зарядтау құрылғысы, аспапты
жөндеу және күту жабдықтары кіреді. Оның
түнде жұмыс істеуге арналған жабдығы бар.

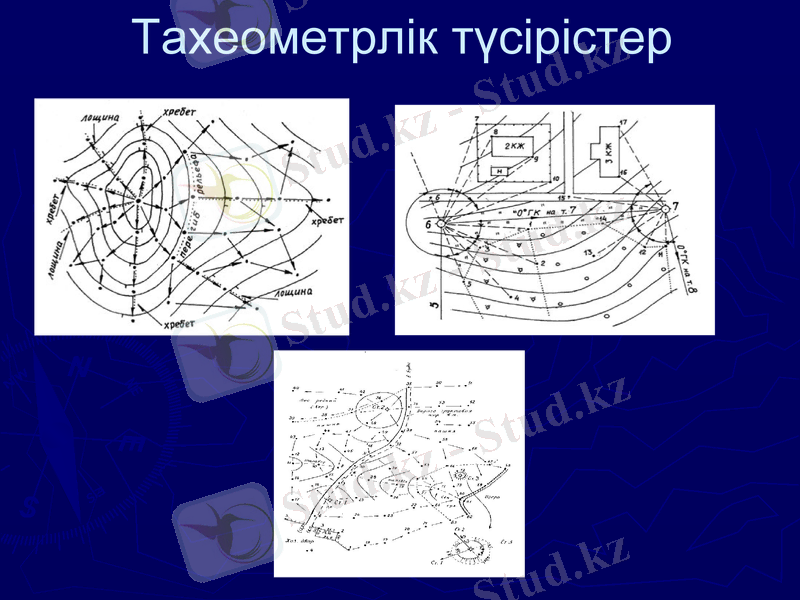

Тахеометрлік түсірістер

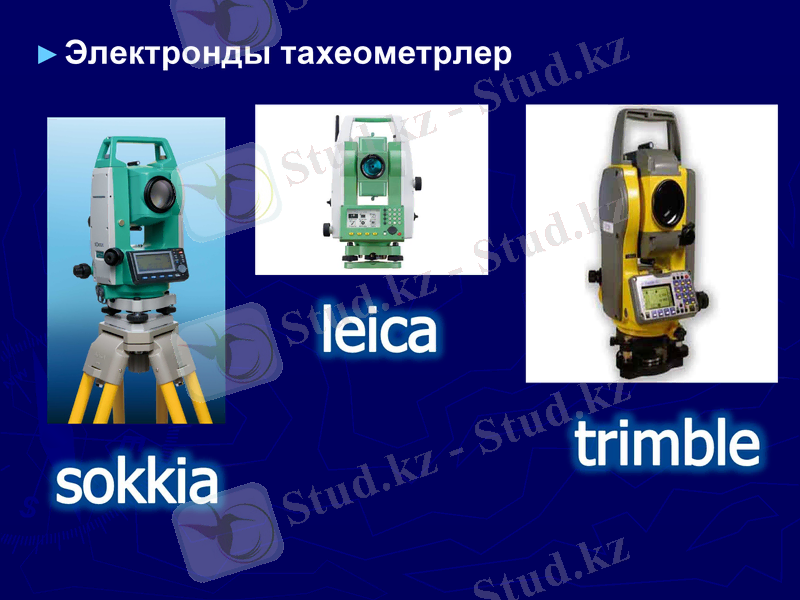

► Электронды тахеометрлер

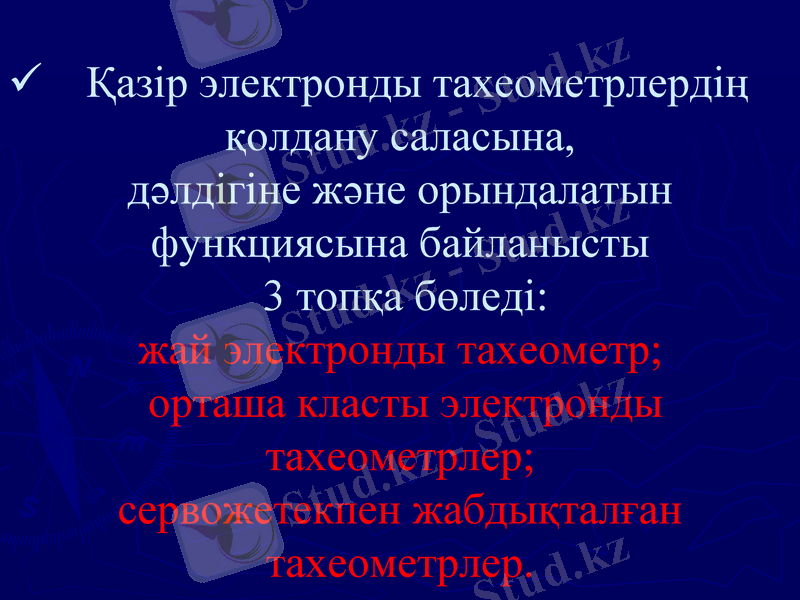

Қазір электронды тахеометрлердің
қолдану саласына,
дәлдігіне және орындалатын
функциясына байланысты
3 топқа бөледі:
жай электронды тахеометр;
орташа класты электронды
тахеометрлер;
сервожетекпен жабдықталған
тахеометрлер.

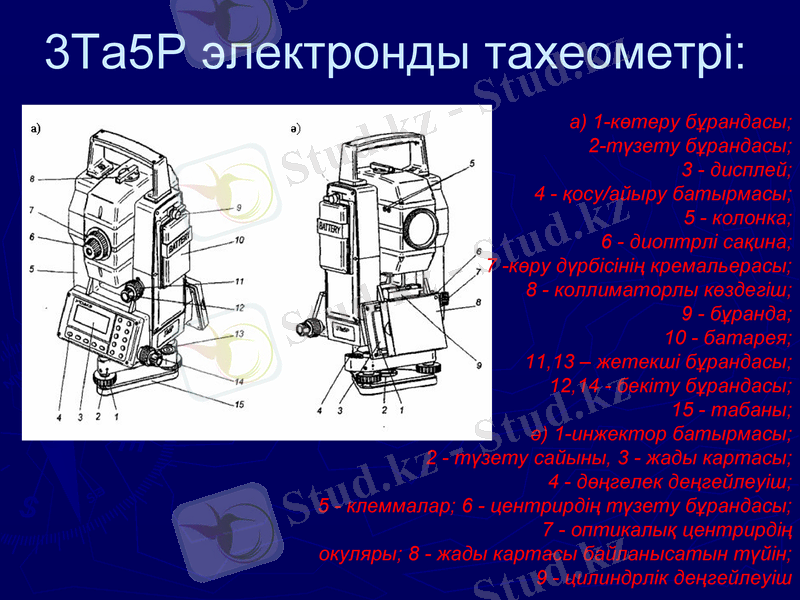

3Та5Р электронды
тахеометрі:
а) 1-көтеру бұрандасы;
2-түзету бұрандасы;
3 - дисплей;
4 - қосу/айыру батырмасы;
5 - колонка;
6 - диоптрлі сақина;
7 -көру дүрбісінің кремальерасы;
8 - коллиматорлы көздегіш;
9 - бұранда;
10 - батарея;
11,13 – жетекші бұрандасы;
12,14 - бекіту бұрандасы;
15 - табаны;
ә) 1-инжектор батырмасы;
2 - түзету сайыны, 3 - жады картасы;
4 - дөңгелек деңгейлеуіш;
5 - клеммалар; 6 - центрирдің түзету бұрандасы;
7 - оптикалық центрирдің
окуляры; 8 - жады картасы байланысатын түйін;
9 - цилиндрлік деңгейлеуіш

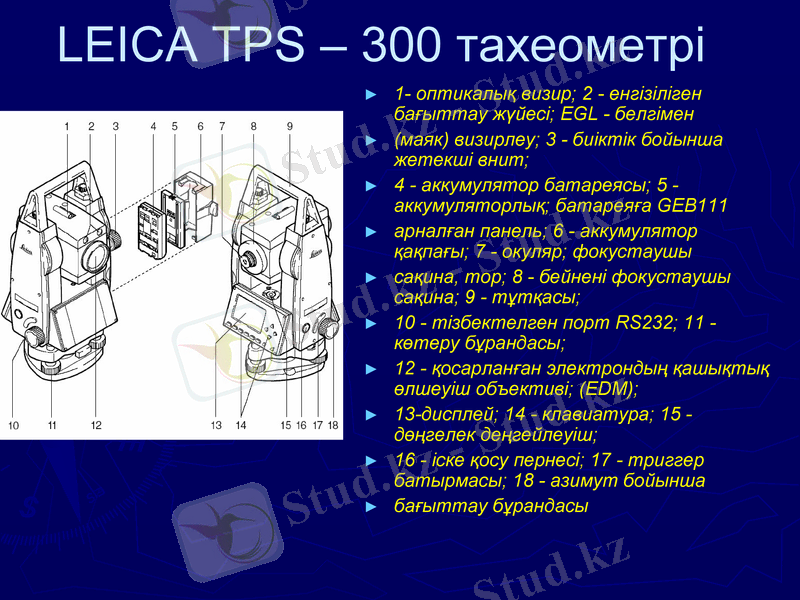

LEICA TPS – 300
тахеометрі
► 1- оптикалық визир; 2 - енгізіліген
бағыттау жүйесі; EGL - белгімен
► (маяк) визирлеу; 3 - биіктік
бойынша жетекші внит;
► 4 - аккумулятор батареясы; 5 -
аккумуляторлық; батареяға GEB111
► арналған панель; 6 - аккумулятор
қақпағы; 7 - окуляр; фокустаушы
► сақина, тор; 8 - бейнені фокустаушы
сақина; 9 - тұтқасы;
► 10 - тізбектелген порт RS232; 11 -
көтеру бұрандасы;
► 12 - қосарланған электрондың
қашықтық өлшеуіш объективі;
(EDM);
► 13-дисплей; 14 - клавиатура; 15 -
дөңгелек деңгейлеуіш;
► 16 - іске қосу пернесі; 17 - триггер
батырмасы; 18 - азимут бойынша
► бағыттау бұрандасы
Назарларыңызға
рахмет!
