Бағдарланған даналық бұйымдарға арналған автоматты мөлшерлегіштердің конструкциясы және жұмыс принциптері

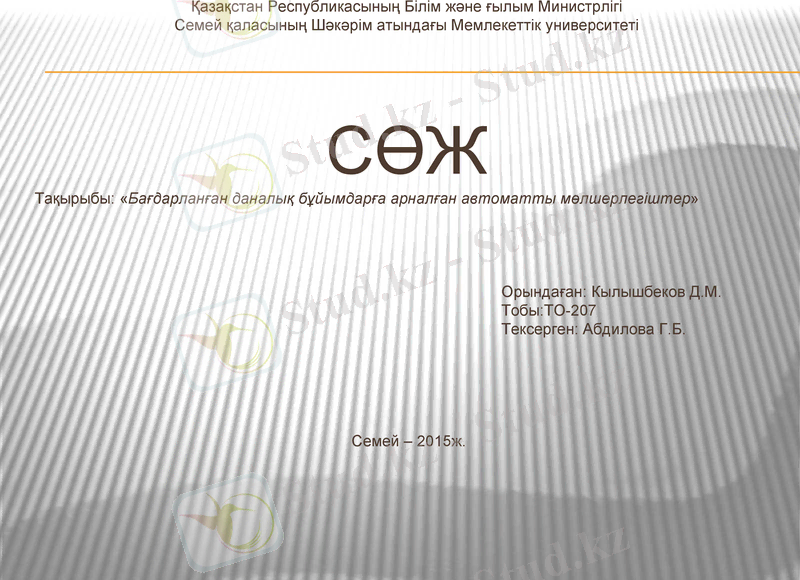

Қазақстан Республикасының Білім және ғылым Министрлігі

Семей қаласының Шәкәрім атындағы Мемлекеттік университеті

СӨЖ

Тақырыбы: «Бағдарланған даналық бұйымдарға арналған автоматты мөлшерлегіштер»

Орындаған: Кылышбеков Д. М.

Тобы:ТО-207

Тексерген: Абдилова Г. Б.

Семей - 2015ж.

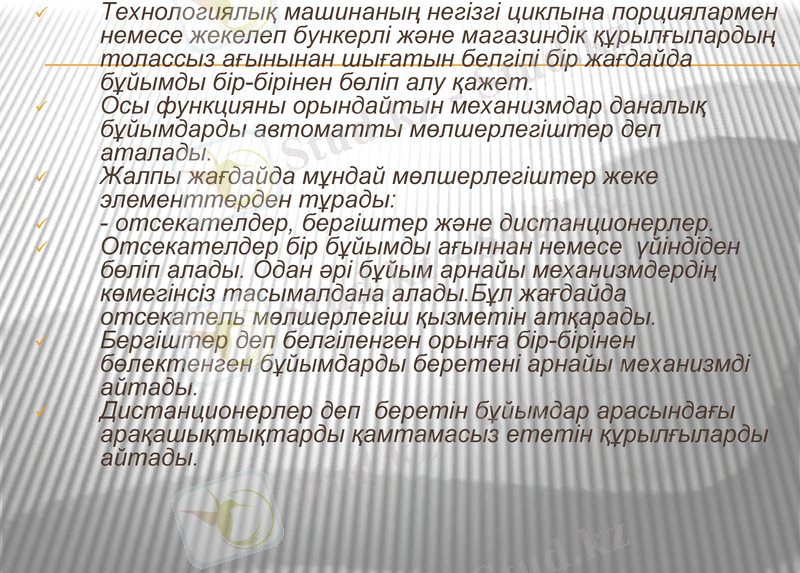

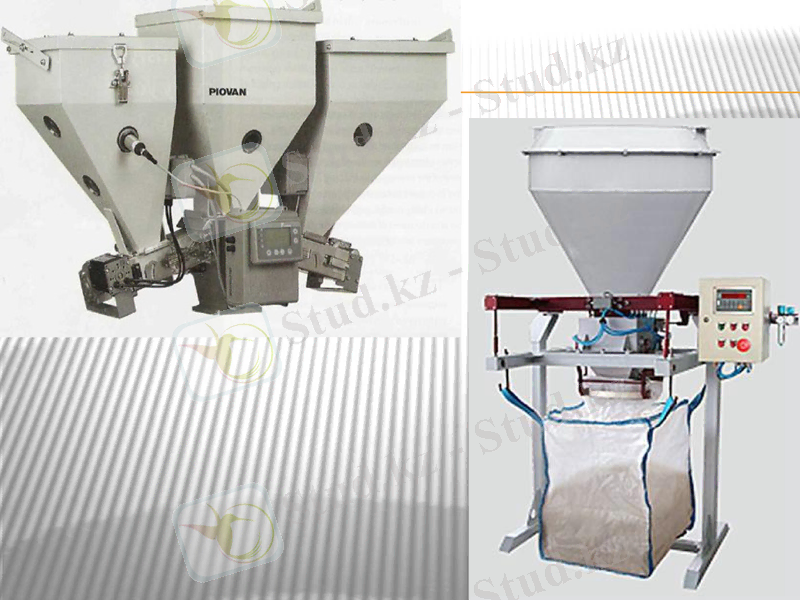

Технологиялық машинаның негізгі циклына порциялармен немесе жекелеп бункерлі және магазиндік құрылғылардың толассыз ағынынан шығатын белгілі бір жағдайда бұйымды бір-бірінен бөліп алу қажет.

Осы функцияны орындайтын механизмдар даналық бұйымдарды автоматты мөлшерлегіштер деп аталады.

Жалпы жағдайда мұндай мөлшерлегіштер жеке элементтерден тұрады:

- отсекателдер, бергіштер және дистанционерлер.

Отсекателдер бір бұйымды ағыннан немесе үйіндіден бөліп алады. Одан әрі бұйым арнайы механизмдердің көмегінсіз тасымалдана алады. Бұл жағдайда отсекатель мөлшерлегіш қызметін атқарады.

Бергіштер деп белгіленген орынға бір-бірінен бөлектенген бұйымдарды беретені арнайы механизмді айтады.

Дистанционерлер деп беретін бұйымдар арасындағы арақашықтықтарды қамтамасыз ететін құрылғыларды айтады.

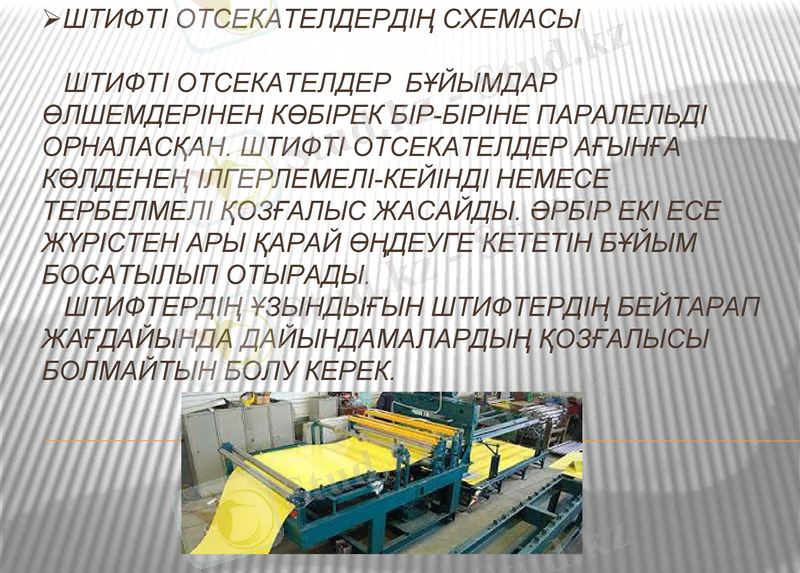

Штифті отсекателдердің схемасы Штифті отсекателдер бұйымдар өлшемдерінен көбірек бір-біріне паралельді орналасқан. Штифті отсекателдер ағынға көлденең ілгерлемелі-кейінді немесе тербелмелі қозғалыс жасайды. Әрбір екі есе жүрістен ары қарай өңдеуге кететін бұйым босатылып отырады. Штифтердің ұзындығын штифтердің бейтарап жағдайында дайындамалардың қозғалысы болмайтын болу керек.

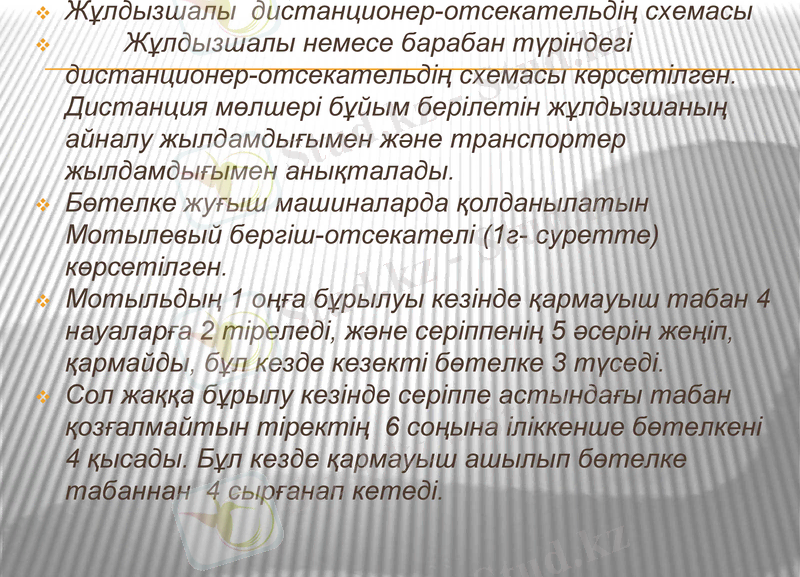

Жұлдызшалы дистанционер-отсекательдің схемасы

Жұлдызшалы немесе барабан түріндегі дистанционер-отсекательдің схемасы көрсетілген. Дистанция мөлшері бұйым берілетін жұлдызшаның айналу жылдамдығымен және транспортер жылдамдығымен анықталады.

Бөтелке жуғыш машиналарда қолданылатын Мотылевый бергіш-отсекателі (1г- суретте) көрсетілген.

Мотыльдың 1 оңға бұрылуы кезінде қармауыш табан 4 науаларға 2 тіреледі, және серіппенің 5 әсерін жеңіп, қармайды, бұл кезде кезекті бөтелке 3 түседі.

Сол жаққа бұрылу кезінде серіппе астындағы табан қозғалмайтын тіректің 6 соңына іліккенше бөтелкені 4 қысады. Бұл кезде қармауыш ашылып бөтелке табаннан 4 сырғанап кетеді.
