Мұнай резервуарларының түрлері, құрылысы және негізгі техникалық сипаттамалары

Скачать

Резервуарлар!!!

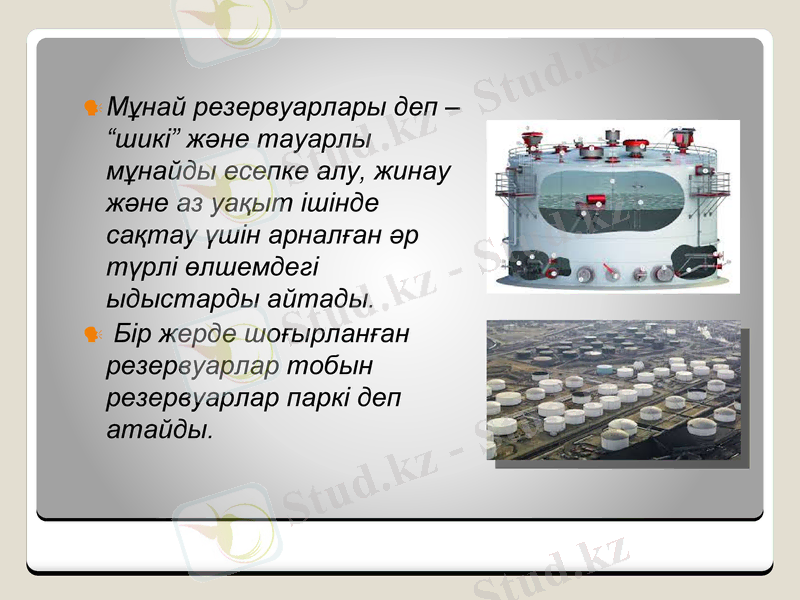

Мұнай резервуарлары деп - “шикі” және тауарлы мұнайды есепке алу, жинау және аз уақыт ішінде сақтау үшін арналған әр түрлі өлшемдегі ыдыстарды айтады.

Бір жерде шоғырланған резервуарлар тобын резервуарлар паркі деп атайды.

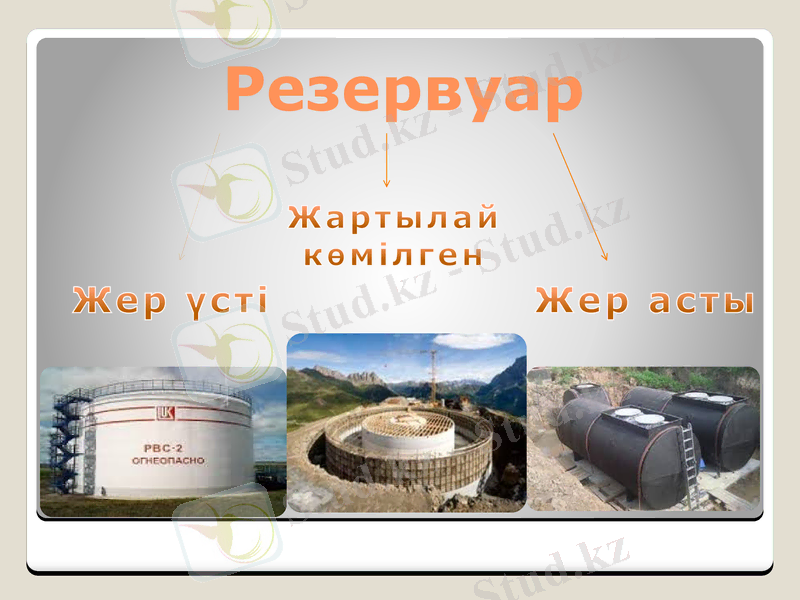

Резервуар

Жер үсті

Жер асты

Жартылай көмілген

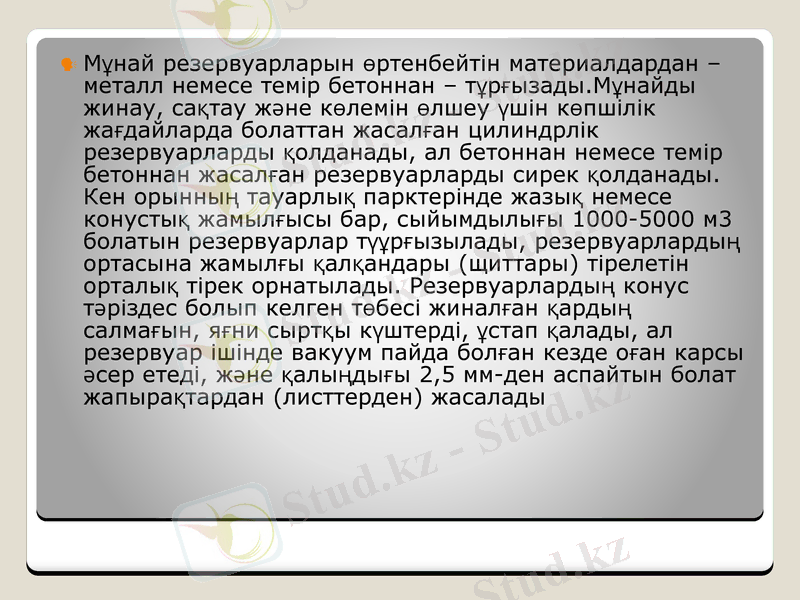

Мұнай резервуарларын өртенбейтін материалдардан - металл немесе темір бетоннан - тұрғызады. Мұнайды жинау, сақтау және көлемін өлшеу үшін көпшілік жағдайларда болаттан жасалған цилиндрлік резервуарларды қолданады, ал бетоннан немесе темір бетоннан жасалған резервуарларды сирек қолданады. Кен орынның тауарлық парктерінде жазық немесе конустық жамылғысы бар, сыйымдылығы 1000-5000 м3 болатын резервуарлар түұрғызылады, резервуарлардың ортасына жамылғы қалқандары (щиттары) тірелетін орталық тірек орнатылады. Резервуарлардың конус тәріздес болып келген төбесі жиналған қардың салмағын, яғни сыртқы күштерді, ұстап қалады, ал резервуар ішінде вакуум пайда болған кезде оған карсы әсер етеді, және қалыңдығы 2, 5 мм-ден аспайтын болат жапырақтардан (листтерден) жасалады

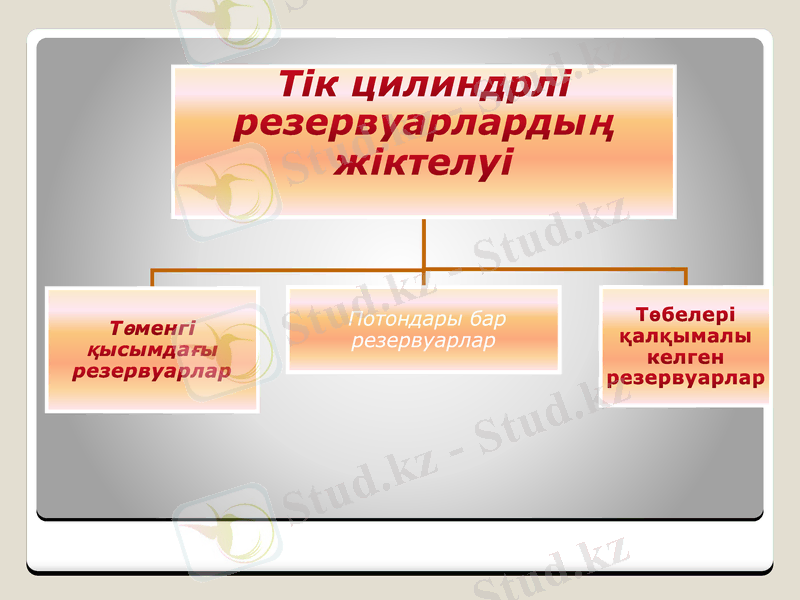

Резервуарлар түрлері

Нақты көлемі, м3

Ішкі белбеу диаметірі, м

Биіктігі, м

Металдың меншікті шығыны, кг/м3

РВС-1000

РВС-2000

РВС-3000

РВ С-5000

РВС-1

1056

2135

3340

4832

10950

12, 330

15, 180

18, 980

22, 790

34, 200

8, 845

11, 805

11, 825

11, 845

11, 920

23, 8

20, 1

18, 9

18, 7

19, 8

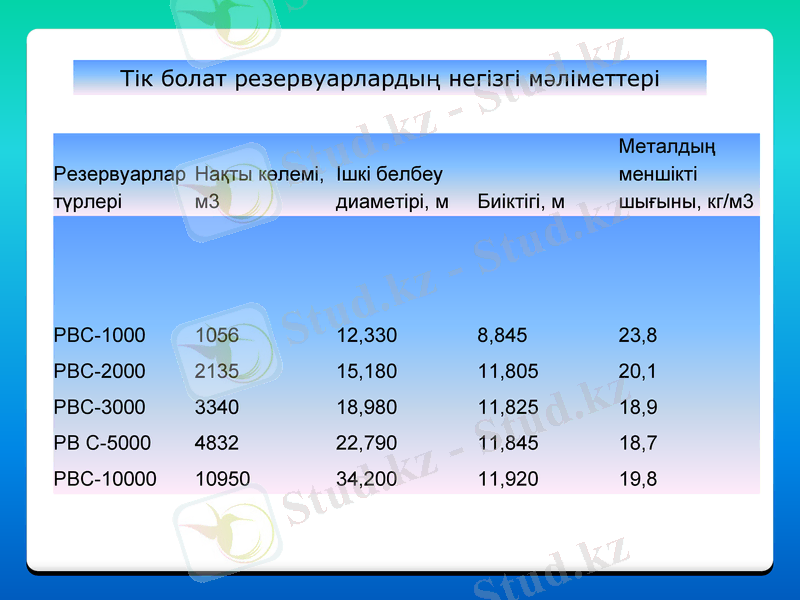

Тік болат резервуарлардың негізгі мәліметтері

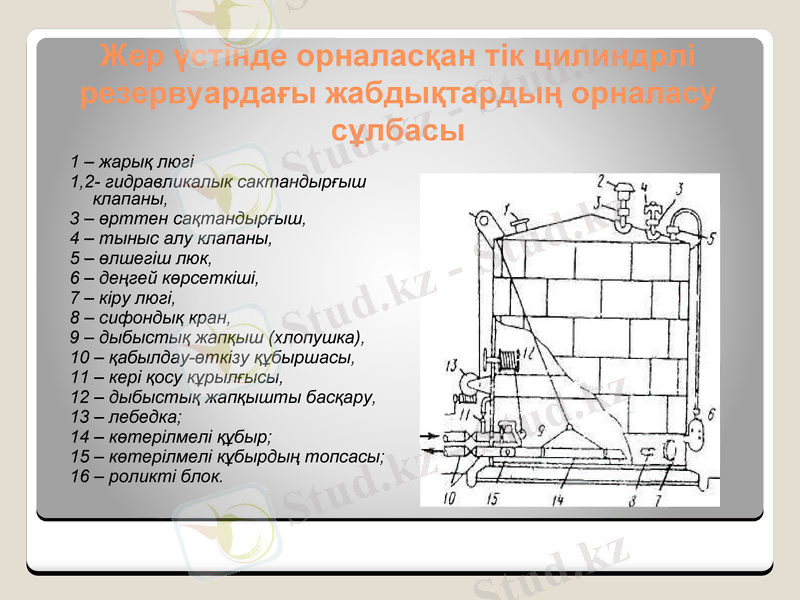

Жер үстінде орналасқан тік цилиндрлі резервуардағы жабдықтардың орналасу сұлбасы

1 - жарық люгі

1, 2- гидравликалык сактандырғыш клапаны,

3 - өрттен сақтандырғыш,

4 - тыныс алу клапаны,

5 - өлшегіш люк,

6 - деңгей көрсеткіші,

7 - кіру люгі,

8 - сифондық кран,

9 - дыбыстық жапқыш (хлопушка),

10 - қабылдау-өткізу құбыршасы,

11 - кері қосу кұрылғысы,

12 - дыбыстық жапқышты басқару,

13 - лебедка;

14 - көтерілмелі құбыр;

15 - көтерілмелі кұбырдың топсасы;

16 - роликті блок.
