Мембраналы(диафрагмалы) Насос

Презентация қосу

Қ. Жұбанов атындағы Ақтөбе өңірлік мемлекеттік университеті
“Химия және химиялық технология” кафедрасы

ТИПТІК ЖҰМЫС
М Е М Б РА Н А Л Ы ( Д И АФ РА Г М А Л Ы ) Н А С О С

Дайындаған: БЗХТк-3 тобының
студенті Биекенова Н.Е.
Қабылдаған: аға оқытушы Бекетова Г.Қ.

АҚТӨБЕ 2016 ЖЫЛ

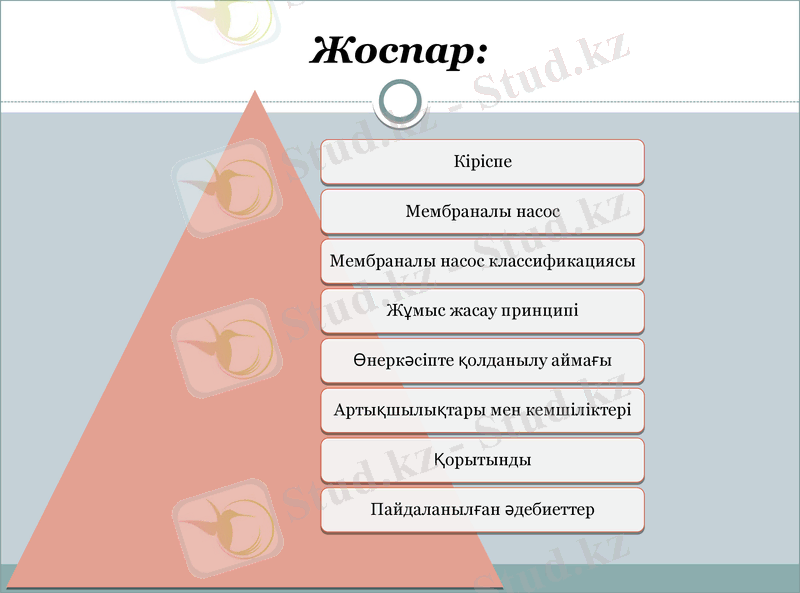

Жоспар:

Кіріспе

Мембраналы насос

Мембраналы насос
классификациясы

Жұмыс жасау принципі

Өнеркәсіпте қолданылу аймағы

Артықшылықтары мен
кемшіліктері

Қорытынды

Пайдаланылған әдебиеттер

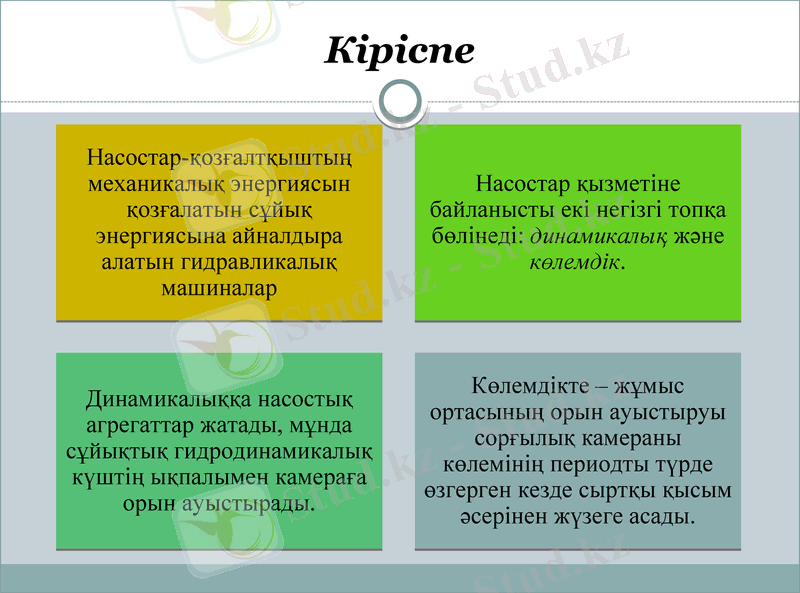

Кіріспе

Насостар-қозғалтқыштың
механикалық энергиясын Насостар қызметіне
қозғалатын сұйық байланысты екі негізгі топқа
энергиясына айналдыра бөлінеді: динамикалық және
алатын гидравликалық көлемдік.
машиналар

Көлемдікте – жұмыс
Динамикалыққа насостық
ортасының орын ауыстыруы
агрегаттар жатады, мұнда
сорғылық камераны
сұйықтық
көлемінің периодты түрде
гидродинамикалық күштің
өзгерген кезде сыртқы
ықпалымен камераға орын
қысым әсерінен жүзеге
ауыстырады.
асады.
Мембраналы насос

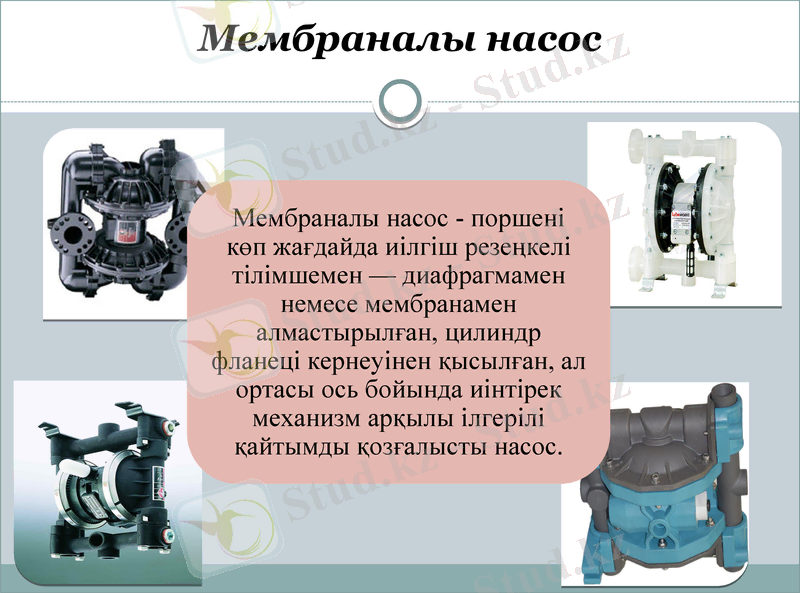

Мембраналы насос - поршені
көп жағдайда иілгіш резеңкелі
тілімшемен — диафрагмамен
немесе мембранамен
алмастырылған, цилиндр
фланеці кернеуінен қысылған,
ал ортасы ось бойында иінтірек
механизм арқылы ілгерілі
қайтымды қозғалысты насос.
Мембраналық насос классификациясы

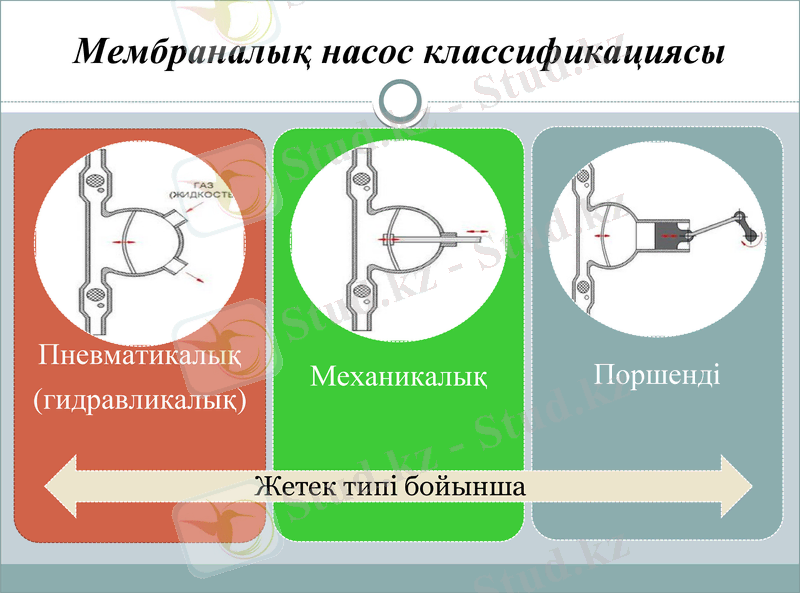

Пневматикалы
қ
Механикалық Поршенді
(гидравликалы
қ)
Жетек типі бойынша
Мембраналық насос классификациясы

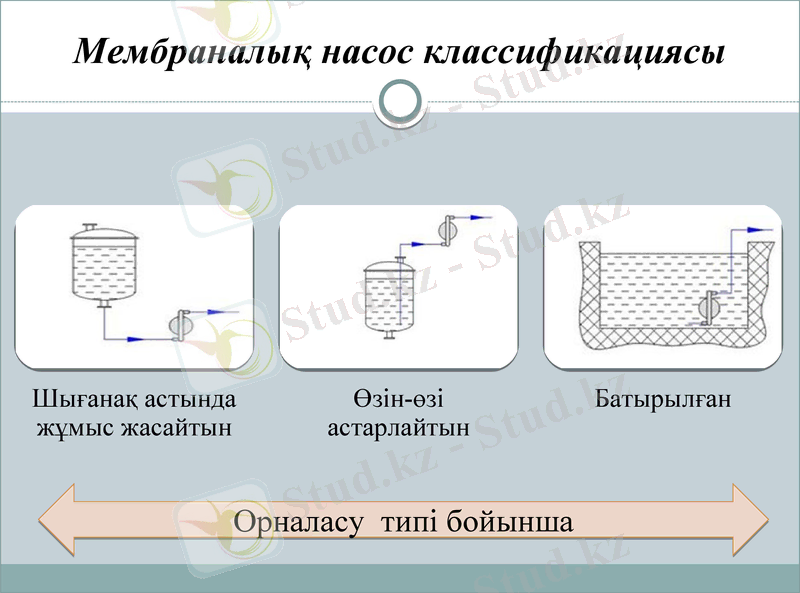

Шығанақ Өзін-өзі Батырылған
астында жұмыс астарлайтын
жасайтын

Орналасу типі бойынша

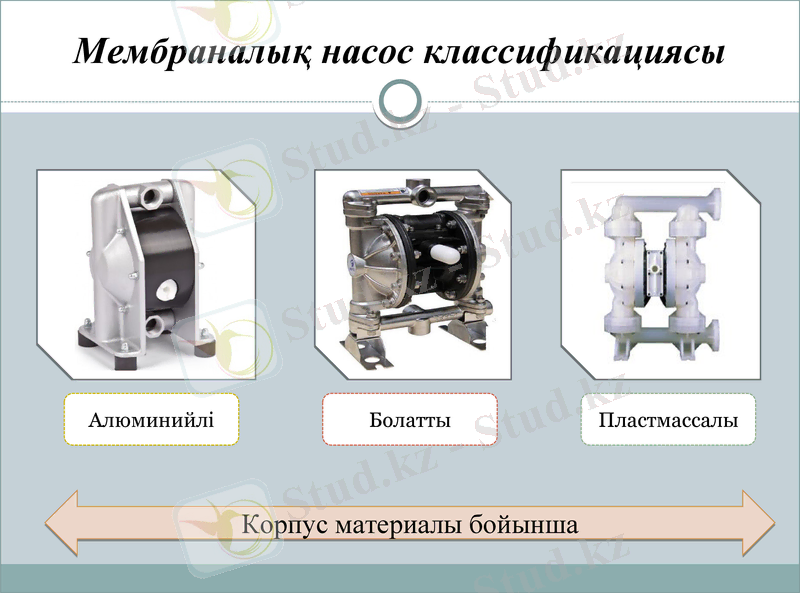

Мембраналық насос классификациясы

Пластмассал
Алюминийлі Болатты
ы

Корпус материалы бойынша

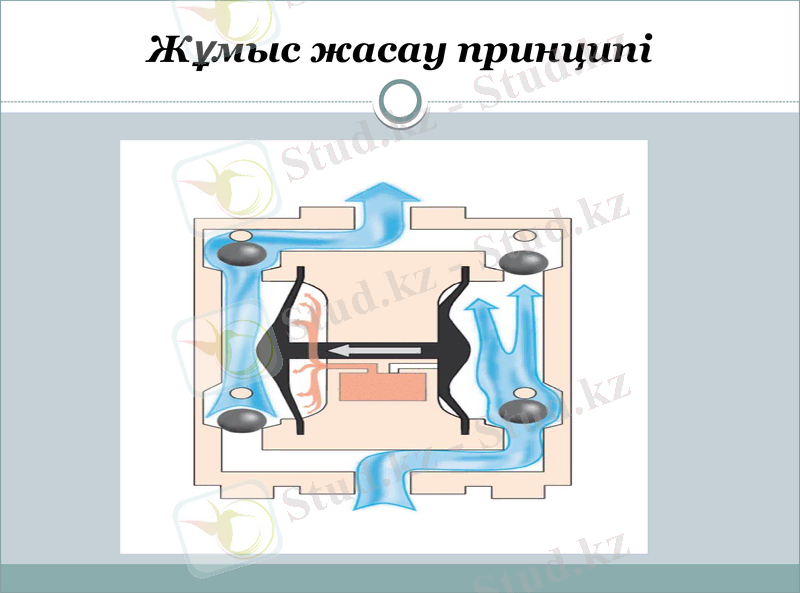

Жұмыс жасау принципі

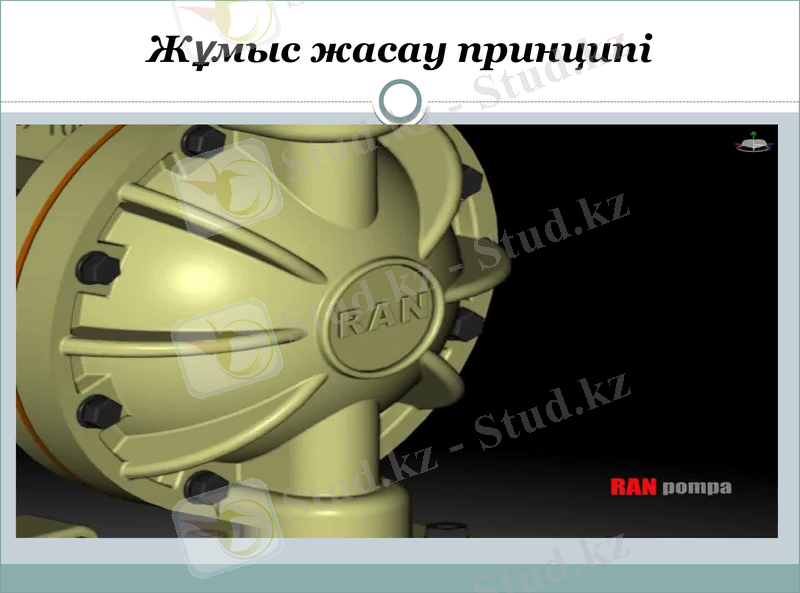

Жұмыс жасау принципі
Өнеркәсіпте қолданылу аймағы

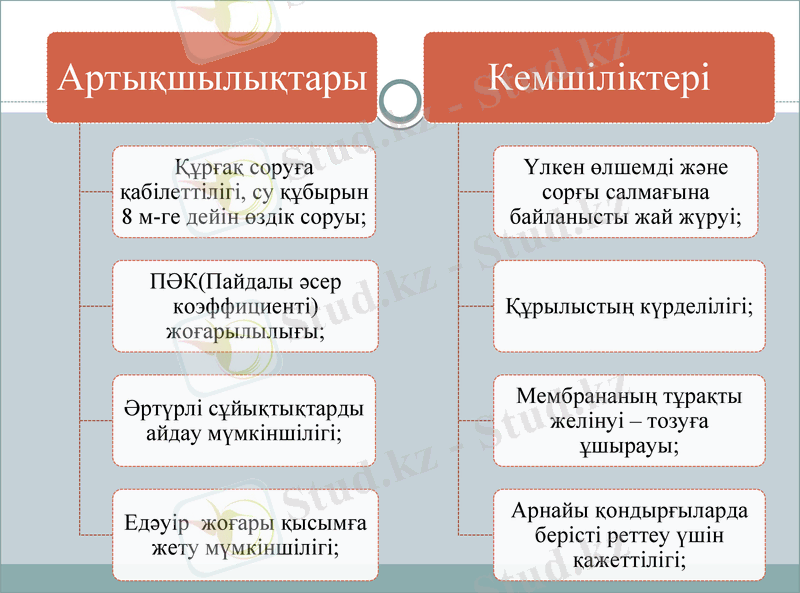

Артықшылықтар
Кемшіліктері
ы
Құрғақ соруға
Үлкен өлшемді және
қабілеттілігі, су
сорғы салмағына
құбырын 8 м-ге дейін
байланысты жай жүруі;
өздік соруы;

ПӘК(Пайдалы әсер
коэффициенті) Құрылыстың күрделілігі;
жоғарылылығы;

Әртүрлі Мембрананың тұрақты
сұйықтықтарды айдау желінуі – тозуға
мүмкіншілігі; ұшырауы;

Едәуір жоғары Арнайы қондырғыларда
қысымға жету берісті реттеу үшін
мүмкіншілігі; қажеттілігі;
Қорытынды

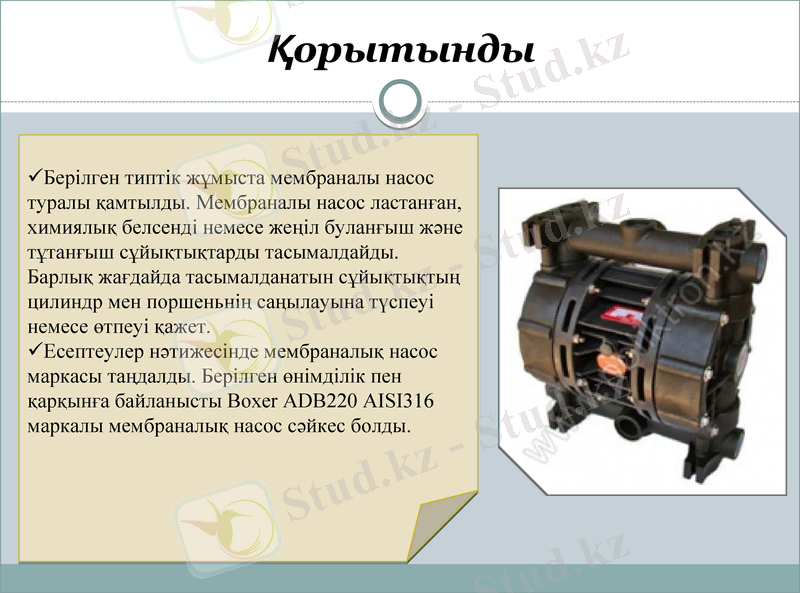

Берілген типтік жұмыста мембраналы насос
туралы қамтылды. Мембраналы насос ластанған,
химиялық белсенді немесе жеңіл буланғыш
және тұтанғыш сұйықтықтарды тасымалдайды.
Барлық жағдайда тасымалданатын
сұйықтықтың цилиндр мен поршеньнің
саңылауына түспеуі немесе өтпеуі қажет.
Есептеулер нәтижесінде мембраналық насос
маркасы таңдалды. Берілген өнімділік пен
қарқынға байланысты Boxer ADB220 AISI316
маркалы мембраналық насос сәйкес болды.

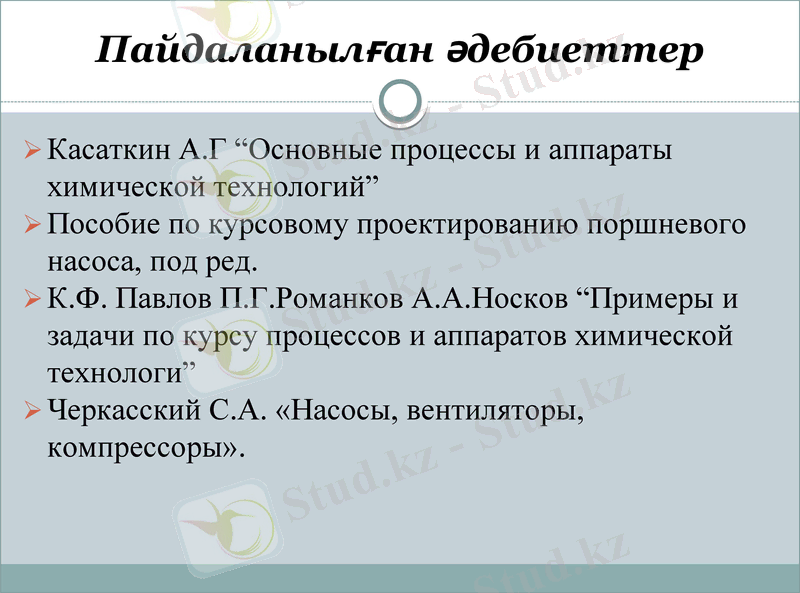

Пайдаланылған әдебиеттер

Касаткин А.Г “Основные процессы и аппараты
химической технологий”
Пособие по курсовому проектированию поршневого
насоса, под ред.
К.Ф. Павлов П.Г.Романков А.А.Носков “Примеры и
задачи по курсу процессов и аппаратов химической
технологи”
Черкасский С.А. «Насосы, вентиляторы,
компрессоры».
