Жылу қозғалтқыштары. Жылу қозғалтқыштарының п.ә.к.-ті

Презентация қосу

№24 орта мектебі, Астана қаласы
Физика пәнінің мұғалімі : Нурабаев Саябек Токашевич

озғалтқыштары. Жылу қозғалтқыштарының п.ә

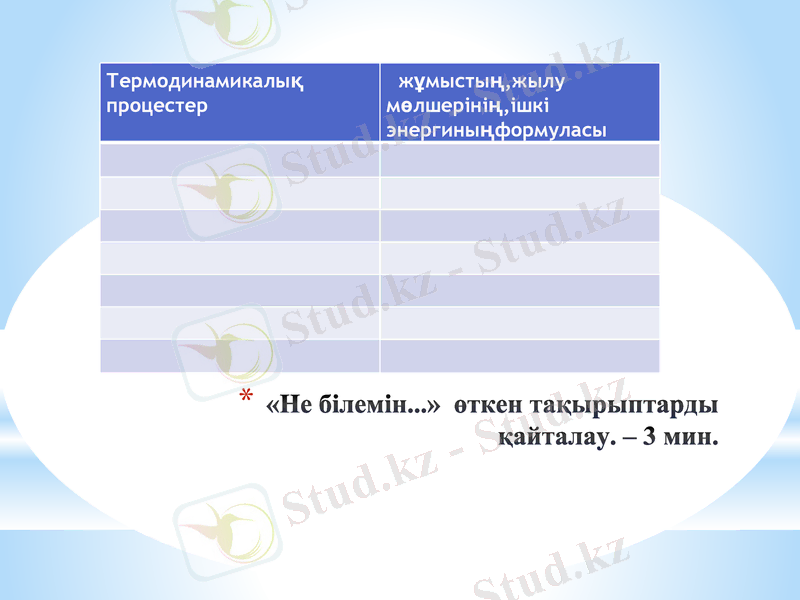

Термодинамикалық
процестер

*

жұмыстың,жылу
мөлшерінің,ішкі
энергиныңформуласы

«Не білемін...» өткен тақырыптарды
қайталау. – 3 мин.

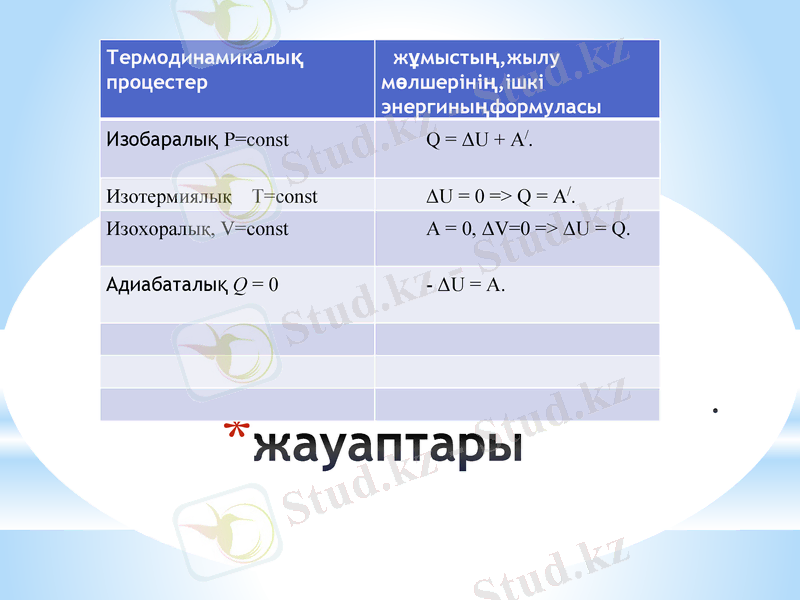

Термодинамикалық
процестер

жұмыстың,жылу
мөлшерінің,ішкі
энергиныңформуласы

Изобаралық P=const

Q = ΔU + A/.

Изотермиялық

ΔU = 0 => Q = A/.

Т=const

Изохоралық, V=const

А = 0, ΔV=0 => ΔU = Q.

Адиабаталық Q = 0

- ΔU = A.

.

*жауаптар

ы

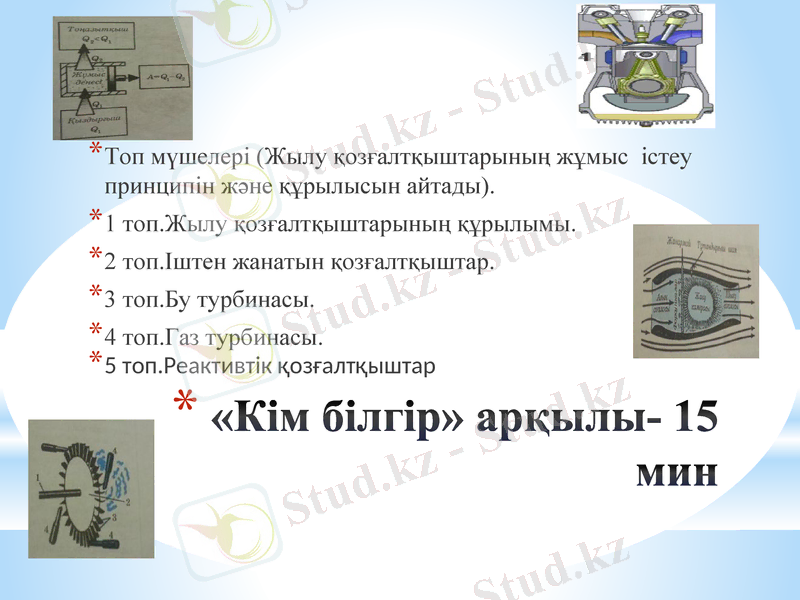

*Топ мүшелері (Жылу қозғалтқыштарының жұмыс

істеу

принципін және құрылысын айтады).
*1 топ.Жылу қозғалтқыштарының құрылымы.
*2 топ.Іштен жанатын қозғалтқыштар.
*3 топ.Бу турбинасы.
*4 топ.Газ турбинасы.
*5 топ.Реактивтік қозғалтқыштар

*

«Кім білгір» арқылы- 15
мин

*

*

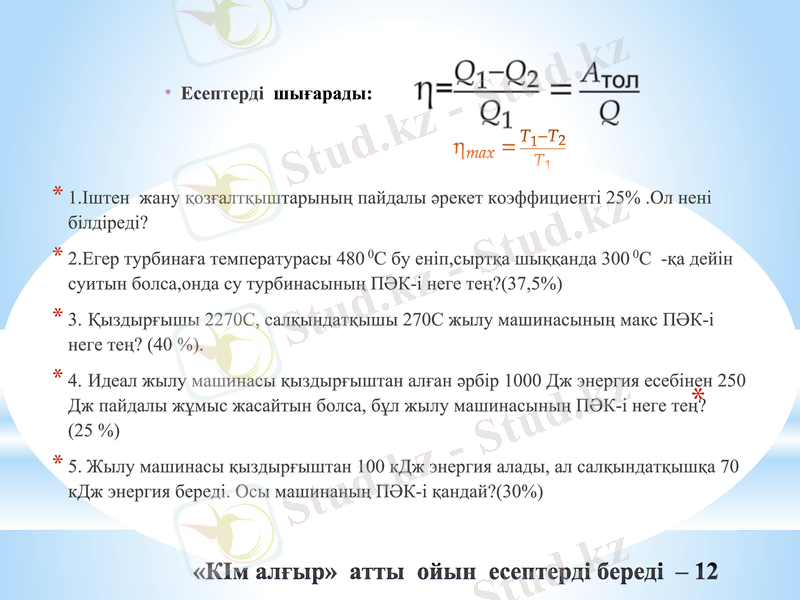

Есептерді шығарады:

=

* 1.Іштен

жану қозғалтқыштарының пайдалы әрекет коэффициенті 25% .Ол нені
білдіреді?

* 2.Егер турбинаға температурасы 480 0С бу еніп,сыртқа шыққанда 300 0С

-қа

дейін суитын болса,онда су турбинасының ПӘК-і неге тең?(37,5%)

* 3. Қыздырғышы 2270С, салқындатқышы 270С жылу машинасының макс ПӘКі неге тең? (40 %).

* 4. Идеал жылу машинасы қыздырғыштан алған әрбір 1000 Дж энергия

*
есебінен 250
Дж пайдалы жұмыс жасайтын болса, бұл жылу машинасының
ПӘК-і неге тең? (25 %)
«КІм алғыр» атты ойын есептерді береді – 12 мин.

* 5. Жылу машинасы қыздырғыштан 100 кДж энергия алады, ал

салқындатқышқа 70 кДж энергия береді. Осы машинаның ПӘК-і қандай?(30%)

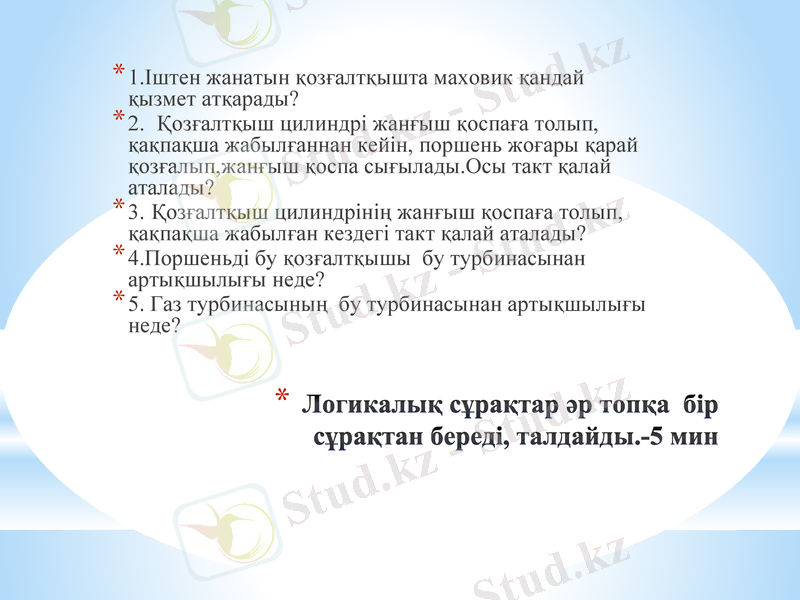

*1.Іштен жанатын қозғалтқышта маховик қандай қызмет
атқарады?

*2.

Қозғалтқыш цилиндрі жанғыш қоспаға толып, қақпақша
жабылғаннан кейін, поршень жоғары қарай қозғалып,жанғыш
қоспа сығылады.Осы такт қалай аталады?

*3. Қозғалтқыш цилиндрінің жанғыш қоспаға толып, қақпақша
жабылған кездегі такт қалай аталады?

*4.Поршеньді бу қозғалтқышы

бу турбинасынан

артықшылығы неде?

*5. Газ турбинасының

*

бу турбинасынан артықшылығы неде?

Логикалық сұрақтар әр топқа бір
сұрақтан береді, талдайды.-5 мин

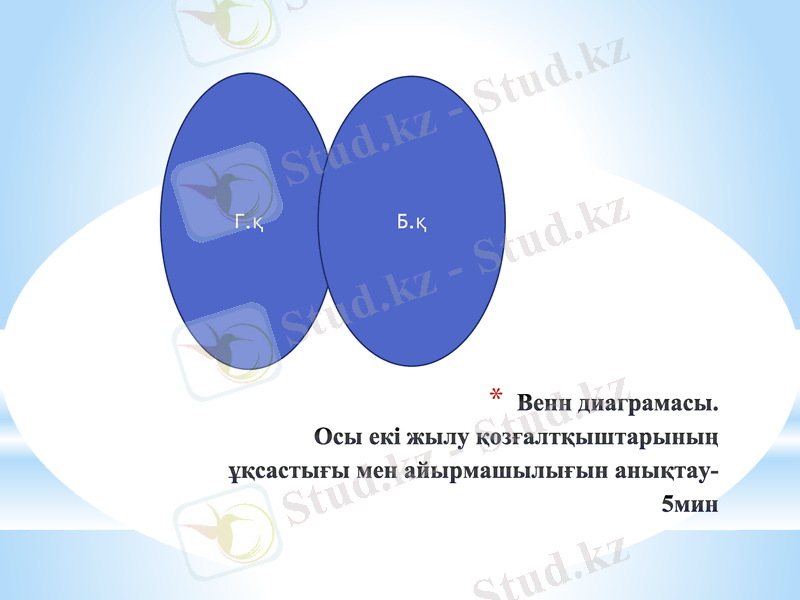

Г.қ

*

Б.қ

Венн диаграмасы.
Осы екі жылу қозғалтқыштарының ұқсастығы
мен айырмашылығын анықтау-5мин

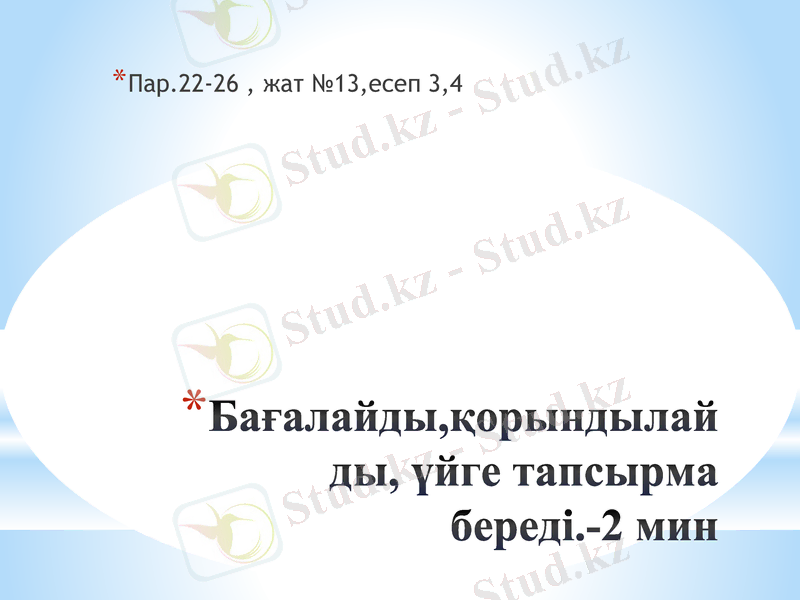

*Пар.22-26 , жат №13,есеп 3,4

*

Бағалайды,қорындылайды,
үйге тапсырма береді.-2 мин
