Electronics Work bench
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
Презентация қосу
ОРЫНДАҒАН: ДИДАРҰЛЫ
ӘДІЛЕТ
ЖОСПАР
I Кіріспе
II Негізгі бөлім
1.Негізгі түсініктер
2. Electronics Work bench
3. «Electronics Workbench»
бағдарламасының мәзірі
ІІІ. Қорытынды

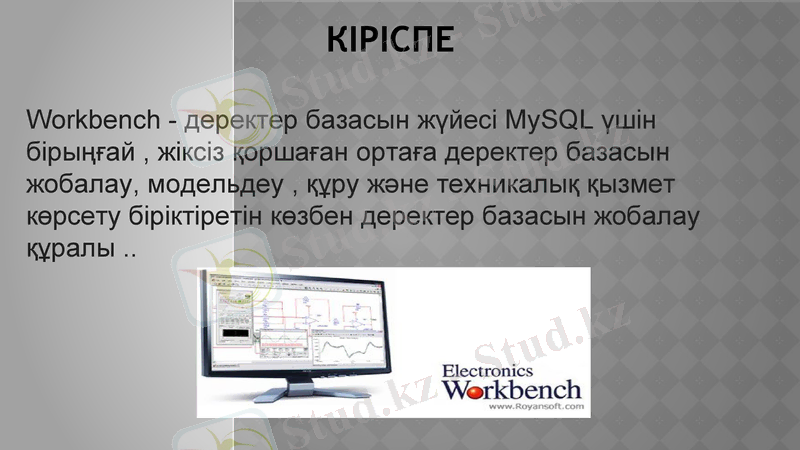

КІРІСПЕ
Workbench - деректер базасын жүйесі MySQL үшін
бірыңғай , жіксіз қоршаған ортаға деректер
базасын жобалау, модельдеу , құру және
техникалық қызмет көрсету біріктіретін көзбен
деректер базасын жобалау құралы ..
Electronics Workbench
бағдарламасының негізгі
қасиеттері
ELECTRONICS WORKBENCH БАҒДАРЛАМАСЫНЫҢ НЕГІЗГІ ҚАСИЕТТЕРІ
ҚАРАПАЙЫМ КОМПОНЕНТТЕРІ БОЛЫП КЛАВИАТУРАНЫҢ КӨМЕГІМЕН
ӨЗГЕРТУГЕ БОЛАТЫН ПАРАМЕТРЛЕР ЖИЫНТЫҒЫНАН ТҰРУЫ, АКТИВТІ
ЭЛЕМЕНТТЕРІ – НАҚТЫ БІР ЭЛЕМЕНТТІ СИПАТТАЙТЫН НЕМЕСЕ ОНЫҢ
ҚАРАПАЙЫМ КОМПОНЕНТТЕРІ БОЛЫП КЛАВИАТУРАНЫҢ ИДЕАЛДЫ
СИПАТЫ БОЛАТЫН ПАРАМЕТРЛЕР ЖИЫНТЫҒЫН СИПАТТАЙТЫН МОДЕЛЬ
БОЛЫП ТАБЫЛАДЫ. МОДЕЛЬ БИБЛИОТЕКА КОМПОНЕНТТЕРІНІҢ
ҚҰРАМЫНАН ТАҢДАЛАДЫ, АЛ МОДЕЛЬДІҢ ПАРАМЕТРЛЕРІ
ҚОЛДАНУШЫМЕН ӨЗГЕРТІЛІП ОТЫРАДЫ. МОДЕЛЬДЕУДІҢ НӘТИЖЕСІН
ПРИНТЕР АРҚЫЛЫ ШЫҒАРЫП АЛУҒА, СОНЫМЕН ҚАТАР ӘРІ ҚАРАЙҒА
ӨҢДЕУГЕ БОЛАТЫНДАЙ ТЕКСТІК НЕМЕСЕ ГРАФИКТІК РЕДАКТОРҒА
КӨШІРУГЕ БОЛАДЫ.

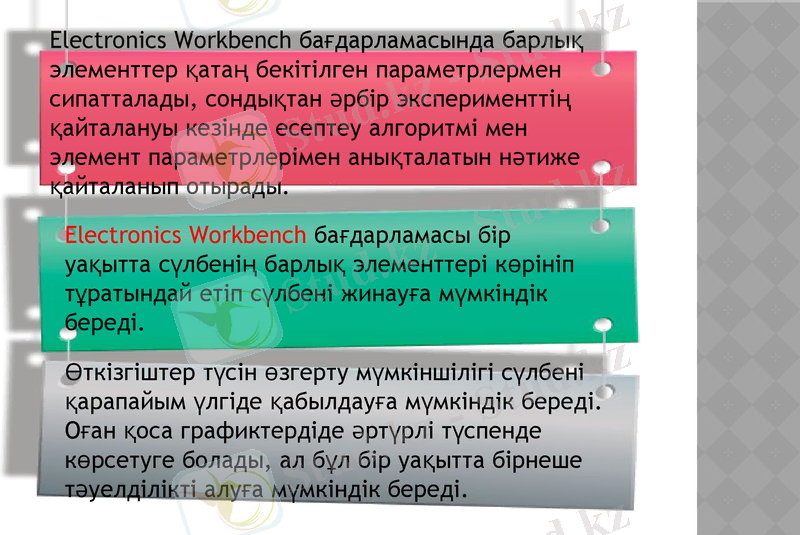

Electronics Workbench бағдарламасында
барлық элементтер қатаң бекітілген
параметрлермен сипатталады, сондықтан
әрбір эксперименттің қайталануы кезінде
есептеу алгоритмі мен элемент
параметрлерімен анықталатын нәтиже
қайталанып отырады.
Electronics Workbench бағдарламасы бір
уақытта сүлбенің барлық элементтері
көрініп тұратындай етіп сүлбені жинауға
мүмкіндік береді.
Өткізгіштер түсін өзгерту мүмкіншілігі
сүлбені қарапайым үлгіде қабылдауға
мүмкіндік береді. Оған қоса графиктердіде
әртүрлі түспенде көрсетуге болады, ал бұл
бір уақытта бірнеше тәуелділікті алуға
мүмкіндік береді.
«Electronics Workbench»
бағдарламасының негізгі мәзірін
қарастырайық
Меню File Windows ның бағдарламасы
ортасына сәйкес келеді:
New –жаңа сүлбені құру
Open –сүлбені ашу
Save –сүлбені сақтау
Save as... –қалай сақтау...
Revert to Saved -сақталған
файлға қайтып келу
Import и Export -импорт және экспорт
Print –баспаға шығару
Print setup - принтерді баптау
Exit – EWB бағдарламасынан шығу
Сонымен қатар құрал-саймандар
панелінде командалар бөлігі
қайталанады:
(құру, ашу, сақтау, баспаға шығару).
Cut –кесіп алу Сору –көшіру
Paste –қою Delete -жою
Select ALL –барлығын белгілеп алу
Copy as Bitmap - буферға көшіру
(бұл команда сүлбені сурет ретінде кез
келген редакторға, мәселен Wordқа сурет
ретінде көшіруге мүмкіндік береді).
Командалардың бөлігі панелінде
көрсетілген(кесіп алу, көшіру,қою) құрал-саймандар
панелінде.

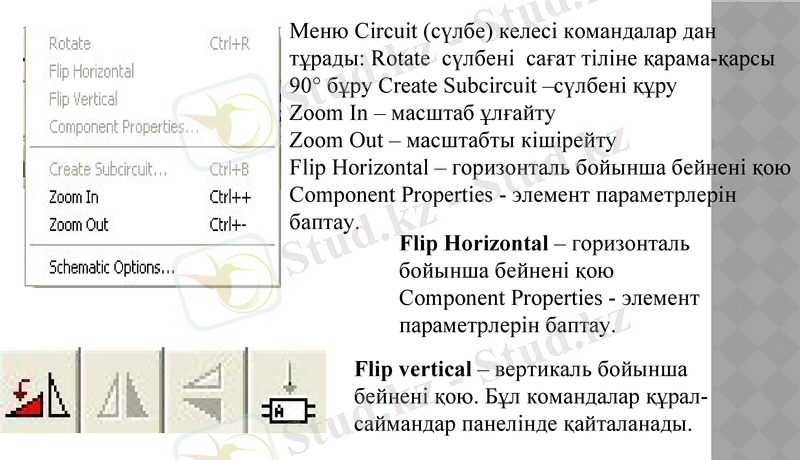

Меню Circuit (сүлбе) келесі командалар дан
тұрады: Rotate сүлбені сағат тіліне қарама-қарсы
90° бұру Create Subcircuit –сүлбені құру
Zoom In – масштаб ұлғайту
Zoom Out – масштабты кішірейту
Flip Horizontal – горизонталь бойынша бейнені қою
Component Properties - элемент параметрлерін
баптау.
Flip Horizontal – горизонталь
бойынша бейнені қою
Component Properties - элемент
параметрлерін баптау.
Flip vertical – вертикаль бойынша
бейнені қою. Бұл командалар құрал-
саймандар панелінде қайталанады.

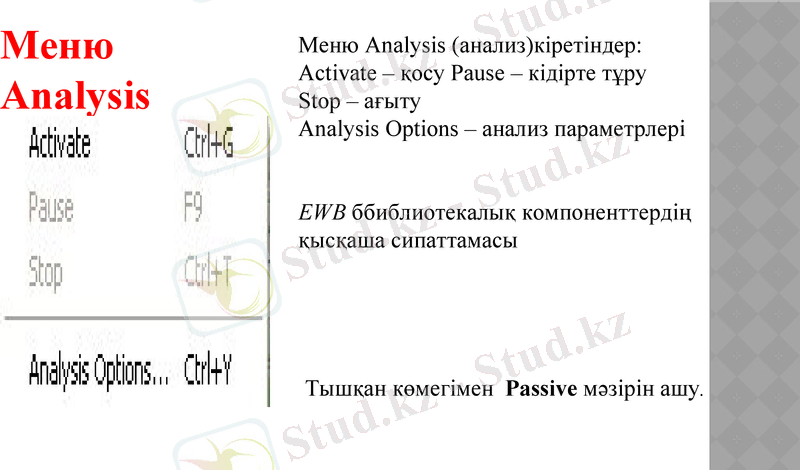

Меню Меню Analysis (анализ)кіретіндер:
Activate – қосу Pause – кідірте тұру
Analysis Stop – ағыту
Analysis Options – анализ параметрлері
EWB ббиблиотекалық компоненттердің
қысқаша сипаттамасы
Тышқан көмегімен Passive мәзірін ашу.
Түйіні өткізгіштерді жалғау үшін және бақылау нүктелерін құру үшін
қолданылады. Әр бір түйінге төрт өткізгіштіктен артық қосылмайды .
-Жерге тұйықталу нольдік кернеуге ие, ал бұл потенциалдарды есептеуге
мүмкіндік беретін шығын нүктесін қамтамасыз етеді.
-Тұрақты кернеу көзі. Тұрақты кернеу көзінің ЭҚҚ немесе батарея
Вольтпен өлшенеді және туынды ( мкВ –тан кВ дейінгі) шамалармен беріледі.
- Тұрақты тоқ көзі. Тұрақты тоқ көзі Ампермен өлшенеді және туынды
шамалармен (от мкА до кА) беріледі. Бағыт тоқ бағытын көрсетед («+» ден
«-»).
- Ауыспалы синусоидалды кернеу көзі (кернеу, жиілік, фазаның
эффективті мәні).
Резистор (кедергі).
Катушка (индуктивтілік).
Конденсатор(сыйымдылық).
Қажет элементті таңдап алып, тышқанның сол жағын баса отырып Electronics
Workbench жұмыс үстеліне апарамыз. Қондырғылар мәзірінен элементтің ішкі
параметрлерін таңдап аламыз. Элементтің мәнін өзгерту үшін оған курсорды апара
отырып, тышқанның сол жақ пернесін екі рет баса отырып қондырғының ішкі
параметрлер мәзірін ашып, Valie мәзірін таңдап, элемент терезесінде керекті мәнді
қою керек. Label мәзірінен элементтің белгіленуі жазылынып алынады.
Мысалы:
Резисторды таңдау арқылы, тышқанның сол жақ пернесін басып отырып,
Electronics Workbench жұмыс үстеліне апарамыз.
Резистордың кедергісі бір килоомға тең (1 кQ). Кедергінің шамасын өзгерту
үшін кедергіге апара отырып, тышқанның сол бөлігін баса отырып Resistor
терезесінен Valie мәзірін таңдау арқылы керекті кедергіні қою қажет. Label
мәзірінен R элементі шамасын жазып аламыз.
Енді жұмыс үстеліне кернеуі 12В тең тұрақты тоқ көзін(батарея) шығарамыз.
Оның кернеуін өзгерту үшін, тышқанның сілтесін сол мәнге апарып, екі рет шерту
қажет сонда Voltage терезесіндегі Valie таңдап ішкі параметрлерін өзгертеміз. Ал
сол терезедегі Label сөзінен Е элементінің мәні жазылып алынады.
Indie тобы – Индикаторлық Вольтметр (ішкі кедергі, DC-тұрақты тоқ
құрылғылар өзгеруінің тәртібі, АС – айнымалы тоқ).
Амперметр (ішкі кедергі, DC-тұрақты тоқ өзгеруінің
тәртібі, АС – айнымалы тоқ).
Құрылғылар шегіндегі кері клемма осы құрылғыларды
қосуға арналған.

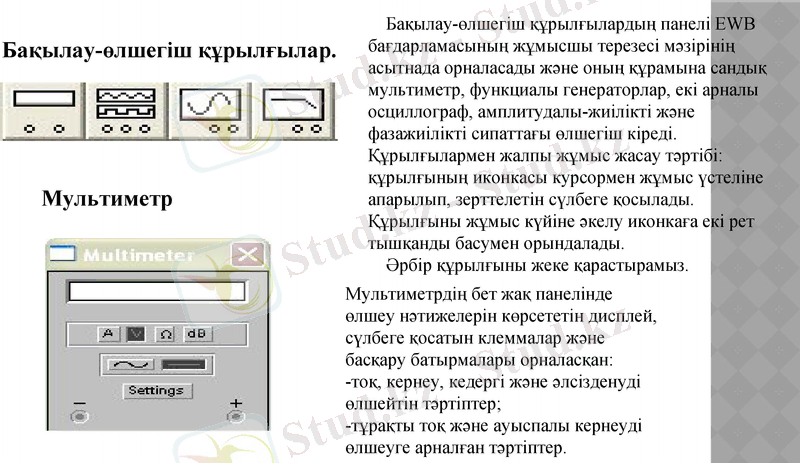

Бақылау-өлшегіш құрылғылардың панелі EWB
Бақылау-өлшегіш құрылғылар. бағдарламасының жұмысшы терезесі мәзірінің
асытнада орналасады және оның құрамына сандық
мультиметр, функциалы генераторлар, екі арналы
осциллограф, амплитудалы-жиілікті және
фазажиілікті сипаттағы өлшегіш кіреді.
Құрылғылармен жалпы жұмыс жасау тәртібі:
құрылғының иконкасы курсормен жұмыс үстеліне
Мультиметр апарылып, зерттелетін сүлбеге қосылады. Құрылғыны
жұмыс күйіне әкелу иконкаға екі рет тышқанды
басумен орындалады.
Әрбір құрылғыны жеке қарастырамыз.
Мультиметрдің бет жақ панелінде
өлшеу нәтижелерін көрсететін дисплей,
сүлбеге қосатын клеммалар және
басқару батырмалары орналасқан:
-тоқ, кернеу, кедергі және әлсізденуді
өлшейтін тәртіптер;
-тұрақты тоқ және ауыспалы кернеуді
өлшеуге арналған тәртіптер.
Генератор Генератормен келесі мүшелер басқарылады:
-шығатын сигналдың формасымен таңдалады:
синусоидалды, үшбұрышты және тік бұрышты;
•шығатын дабыл жиілік қондырғысы;
•шығатын дабыл амплитудасы қондырғысы.
Келесіні ескеру қажет, генратордың кірісінде
амплитудатылқ мән беріледі, сондықтан есептеу
жұмыстары үшін әсер ететін кернеу мәндерін
есептеген жөн.
Осциллограф
Осциллографтың вертикал бойынша
орын ауыстыруы реттелетін(Y POS) және 10
мкВ/дел (mV/Div) ден 5 кВ/дел (kWDiv)
дейінгі жеке сезімталдық А және В екі
арнасы бар (CHANNEL). Тәртіпті таңдау екі
DC , А батырмаларын басумен орындалады.
ҚОРЫТЫНДЫ
Қорыта келгенде өз жұмысымызда қарастырғанда Кез – келген
құрылғының құрылуы ереже бойынша физикалық немесе
математикалық модельдеумен жүргізіледі. Физикалық модельдеу
макеттерді құрғанда және зерттегенде үлкен шығындарға
әкеледі. Сондықтан көбінесе есептеу техникасының әдістері мен
құралдарын қолдану арқылы, математикалық модельдеу
жүргізіледі. Сондай программалардың бірі -модельдеудің
электрондық жүйесі Electronics Workbench(EWB). EWB жоғары
оқу орындарында (физика, электроника мен электротехника
негіздері, автоматтар және есептеу техникасы және т.б) кең өріс
алды.
