Рекуперативтік жылуалмастырғыштардағы жылуберіліс
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
Презентация қосу

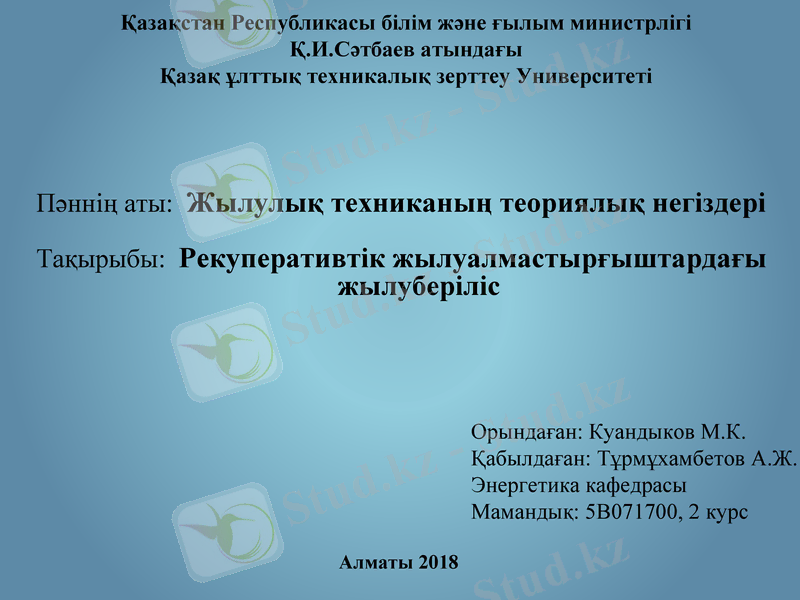

Қазақстан Республикасы білім және ғылым министрлігі
Қ.И.Сәтбаев атындағы
Қазақ ұлттық техникалық зерттеу Университеті
Пәннің аты: Жылулық техниканың теориялық негіздері
Тақырыбы: Рекуперативтік жылуалмастырғыштардағы
жылуберіліс
Орындаған: Куандыков М.К.
Қабылдаған: Тұрмұхамбетов А.Ж.
Энергетика кафедрасы
Мамандық: 5В071700, 2 курс
Алматы 2018
1
Жоспар
1. Жылуалмасу процесі
2. Жылуберілістің негізгі теңдеулері
3. Жылуалмастырғыш аппараттардың классификациясы
4. Рекуперативтік жылуалмастырғыштардағы жылуберіліс
5. Рекуперативтік жылу алмасу аппараттардың есебі
Қорытынды
Пайдаланылған әдебиеттер
Бақылау сұрақтары
2

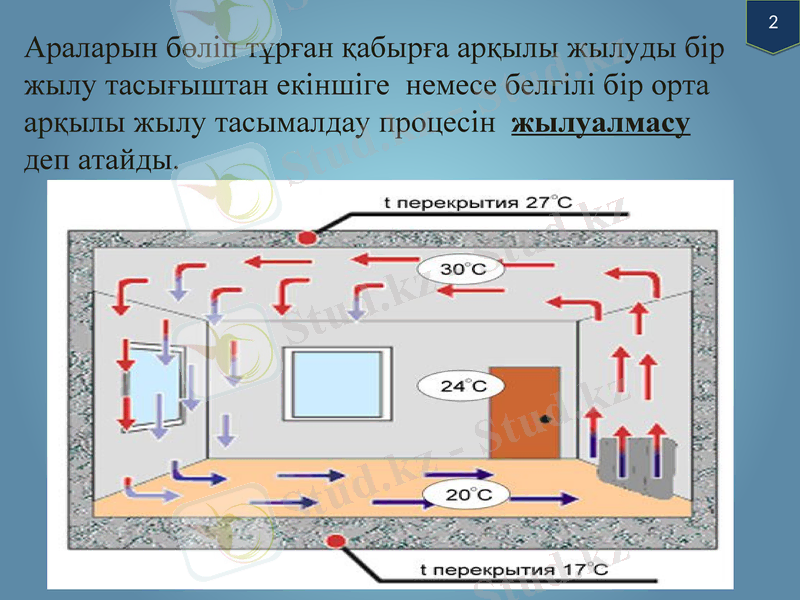

Араларын бөліп тұрған қабырға арқылы жылуды бір
жылу тасығыштан екіншіге немесе белгілі бір орта
арқылы жылу тасымалдау процесін жылуалмасу
деп атайды.
3

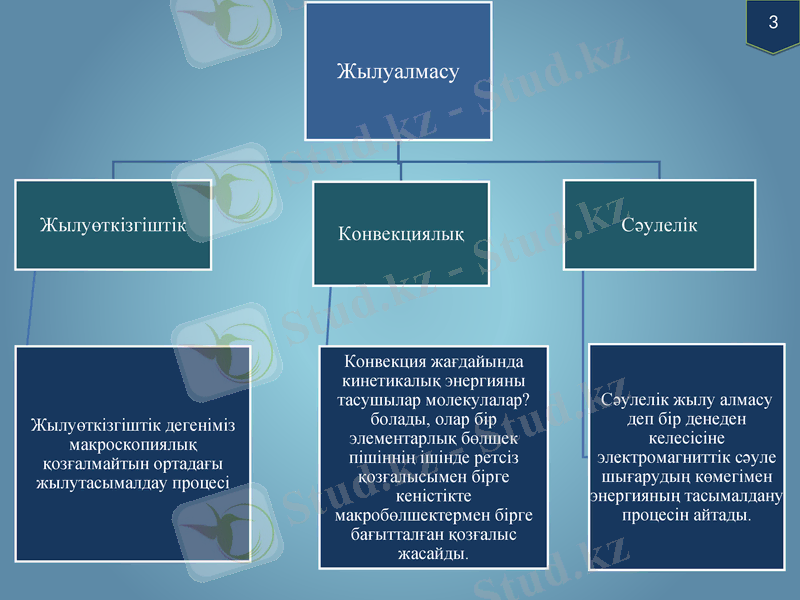

Жылуалмасу
Жылуөткізгіштік Конвекциялық Сәулелік
Конвекция жағдайында
кинетикалық энергияны
Сәулелік жылу алмасу
тасушылар молекулалар?
деп бір денеден
Жылуөткізгіштік дегеніміз болады, олар бір
келесісіне
макроскопиялық элементарлық бөлшек
электромагниттік сәуле
қозғалмайтын ортадағы пішіннің ішінде ретсіз
шығарудың көмегімен
жылутасымалдау процесі қозғалысымен бірге
энергияның
кеністікте
тасымалдану процесін
макробөлшектермен бірге
айтады.
бағытталған қозғалыс
жасайды.
4

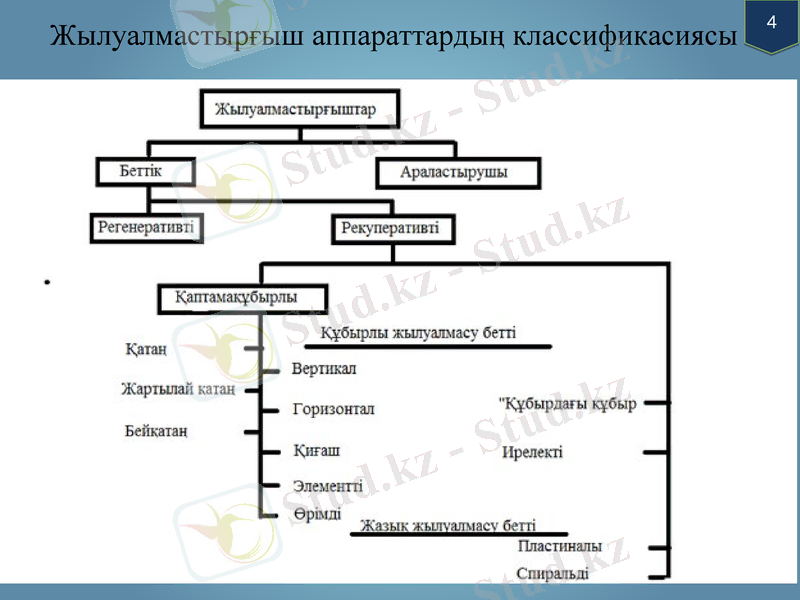

Жылуалмастырғыш аппараттардың классификасиясы

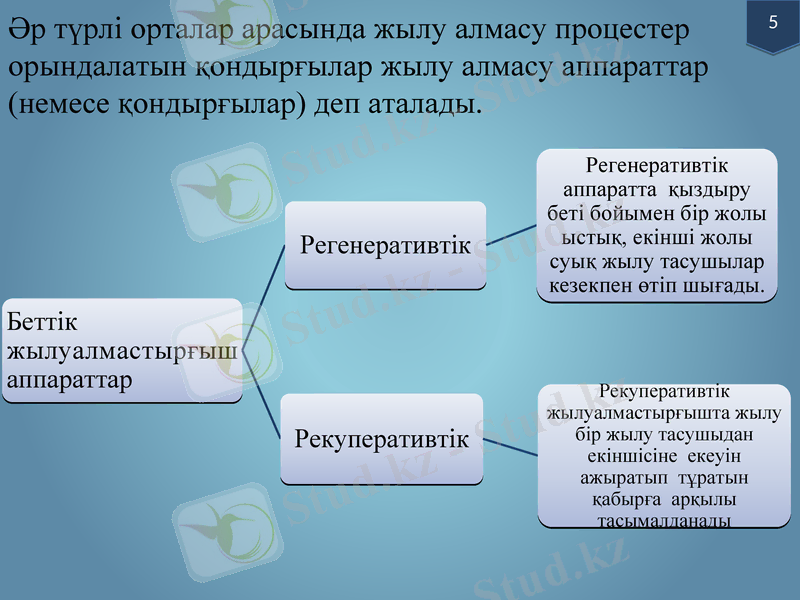

Əр түрлі орталар арасында жылу алмасу процестер 5
орындалатын қондырғылар жылу алмасу аппараттар
(немесе қондырғылар) деп аталады.
Регенеративтік
аппаратта қыздыру
беті бойымен бір жолы
ыстық, екінші жолы
Регенеративтік суық жылу тасушылар
кезекпен өтіп шығады.
Беттік
жылуалмастырғыш
аппараттар Рекуперативтік
жылуалмастырғышта жылу
Рекуперативтік бір жылу тасушыдан
екіншісіне екеуін
ажыратып тұратын
қабырға арқылы
тасымалданады
6

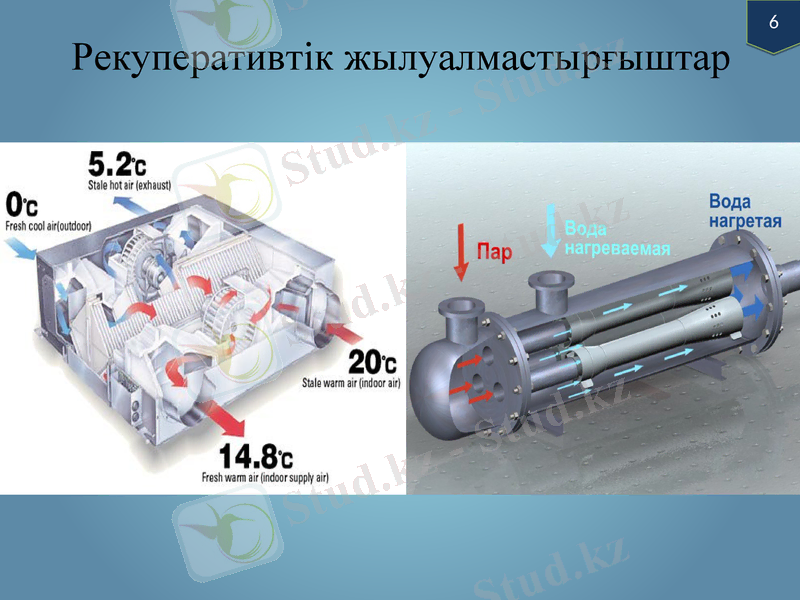

Рекуперативтік жылуалмастырғыштар
7

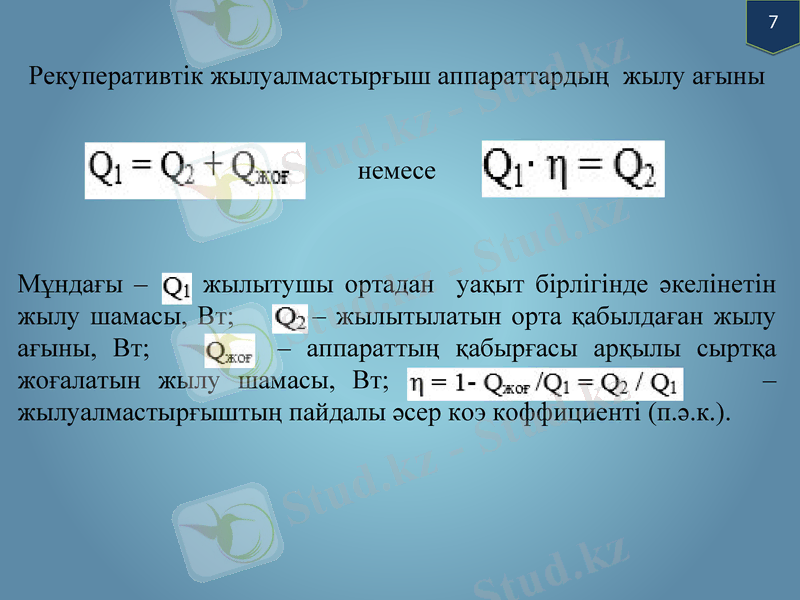

Рекуперативтік жылуалмастырғыш аппараттардың жылу ағыны
немесе
Мұндағы – жылытушы ортадан уақыт бірлігінде әкелінетін
жылу шамасы, Вт; – жылытылатын орта қабылдаған жылу
ағыны, Вт; – аппараттың қабырғасы арқылы сыртқа
жоғалатын жылу шамасы, Вт; –
жылуалмастырғыштың пайдалы әсер коэ коффициенті (п.ә.к.).
8

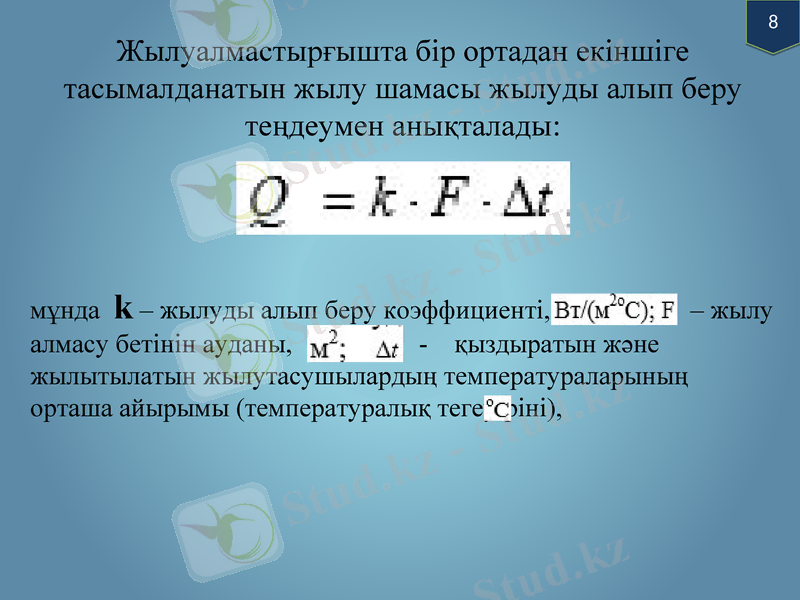

Жылуалмастырғышта бір ортадан екіншіге
тасымалданатын жылу шамасы жылуды алып беру
теңдеумен анықталады:
мұнда k – жылуды алып беру коэффициенті, – жылу
алмасу бетінін ауданы, - қыздыратын және
жылытылатын жылутасушылардың температураларының орташа
айырымы (температуралық тегеуіріні),
9
Түтікқорапты жылуалмастырғыштар

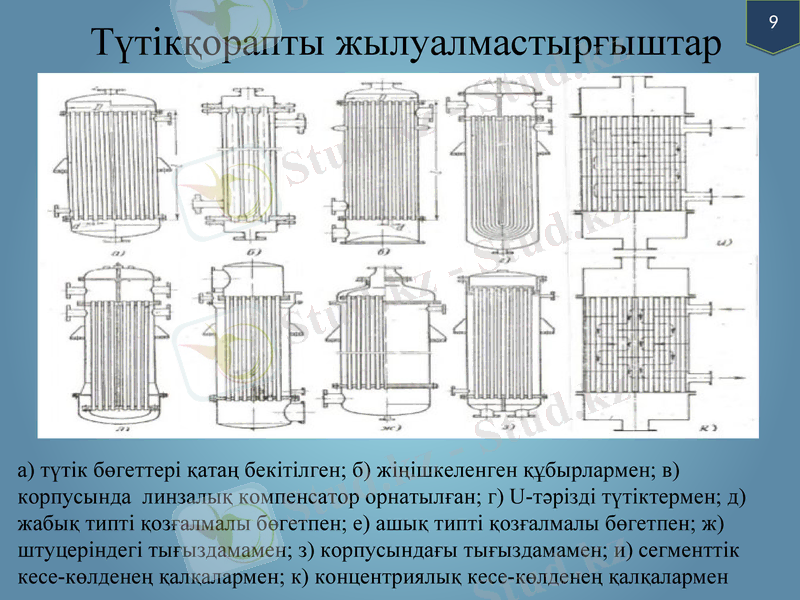

а) түтік бөгеттері қатаң бекітілген; б) жіңішкеленген құбырлармен; в)
корпусында линзалық компенсатор орнатылған; г) U-тәрізді түтіктермен; д)
жабық типті қозғалмалы бөгетпен; е) ашық типті қозғалмалы бөгетпен; ж)
штуцеріндегі тығыздамамен; з) корпусындағы тығыздамамен; и) сегменттік кесе-
көлденең қалқалармен; к) концентриялық кесе-көлденең қалқалармен
10
Қорытынды
Бұл презентация бойынша жылуалмастырғыштар, соның ішінде
рекуперативтік жылуалмастырғыштардағы жылуберілісті зерттеу мақсаты
қойылған болатын. Осы мақсатқа жету жолында келісідей міндеттер
орындалды:
тақырып бойынша Байгалиев Б.Е., Щелчков А.В. және Бухмиров В.В.,
Ракутина Д.В. сияқты тағы басқа да ғалымдардың еңбектерінен мәліметтер
алынды.
жылуалмасу процесі жалпы сипатталды.
жылуалмасу процесі жүргізілетін жылуалмастырғыш аппараттар туралы
түсінік берілді.
Рекуперативтік жылуалмастырғыштардағы жылуберіліс қарастырылды.
11

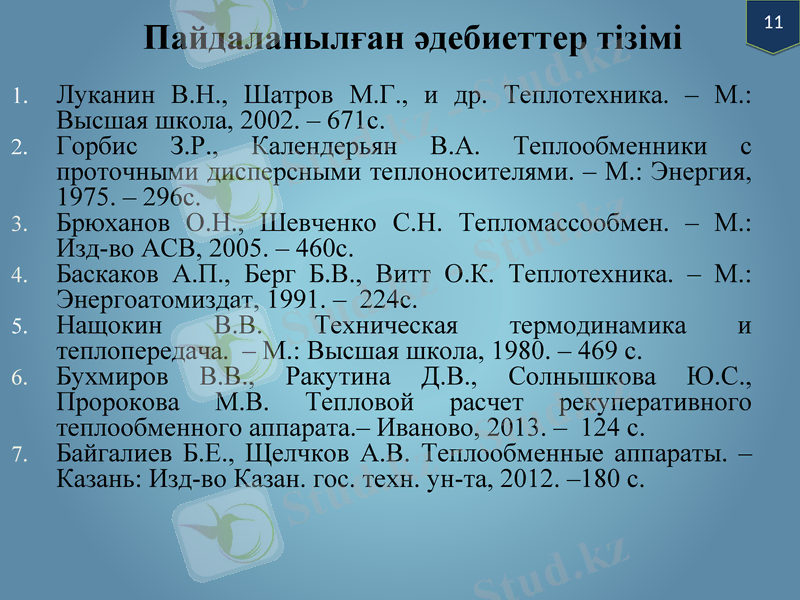

Пайдаланылған әдебиеттер тізімі
1. Луканин В.Н., Шатров М.Г., и др. Теплотехника. – М.: Высшая школа,
2002. – 671с.
2. Горбис З.Р., Календерьян В.А. Теплообменники с проточными
дисперсными теплоносителями. – М.: Энергия, 1975. – 296с.
3. Брюханов О.Н., Шевченко С.Н. Тепломассообмен. – М.: Изд-во АСВ,
2005. – 460с.
4. Баскаков А.П., Берг Б.В., Витт О.К. Теплотехника. – М.:
Энергоатомиздат, 1991. – 224с.
5. Нащокин В.В. Техническая термодинамика и теплопередача. – М.:
Высшая школа, 1980. – 469 с.
6. Бухмиров В.В., Ракутина Д.В., Солнышкова Ю.С., Пророкова М.В.
Тепловой расчет рекуперативного теплообменного аппарата.– Иваново,
2013. – 124 с.
7. Байгалиев Б.Е., Щелчков А.В. Теплообменные аппараты. – Казань:
Изд-во Казан. гос. техн. ун-та, 2012. –180 с.
12
Бақылау сұрақтары
1) Жылуалмасу дегеніміз не?
2) Жылуалмастырғыш аппараттардың классификасиясы?
3) Рекуперативтік жылуалмастырғыш аппараттар
дегеніміз не?
4) Рекуперативтік жылуалмастырғыш аппараттардағы
жылу ағыны?
