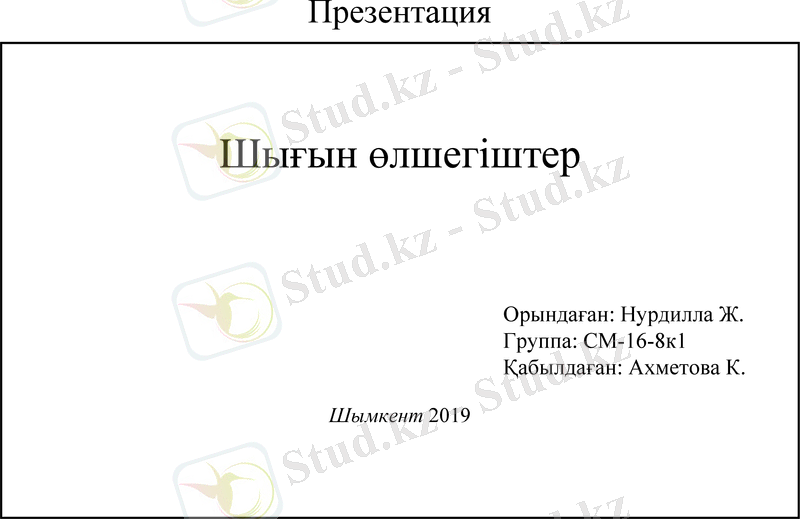

Шығын өлшегіштер

Презентация қосу

Презентация

Шығын өлшегіштер

Орындаған: Нурдилла Ж.
Группа: СМ-16-8к1
Қабылдаған: Ахметова К.

Шымкент 2019

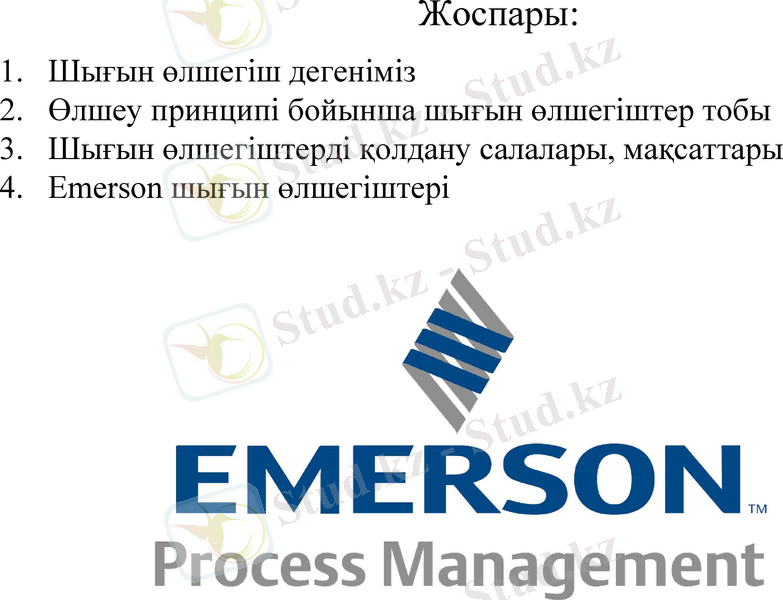

Жоспары:
1. Шығын өлшегіш дегеніміз
2. Өлшеу принципі бойынша шығын өлшегіштер тобы

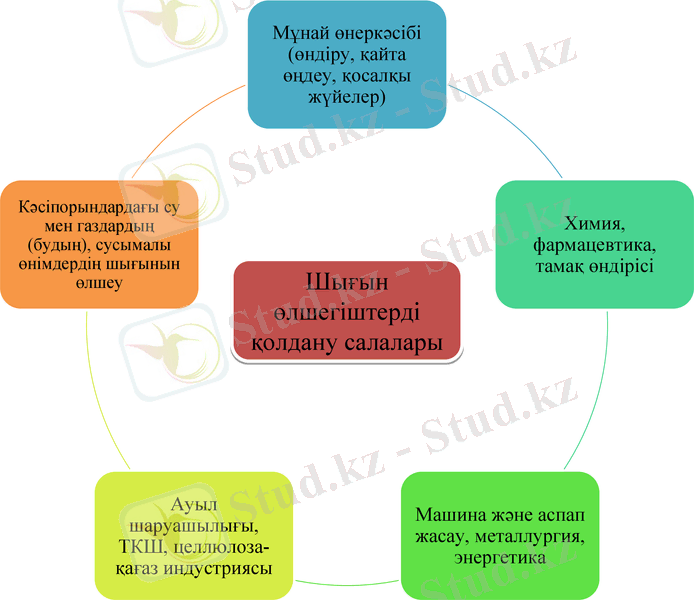

3. Шығын өлшегіштерді қолдану салалары, мақсаттары
4. Emerson шығын өлшегіштері

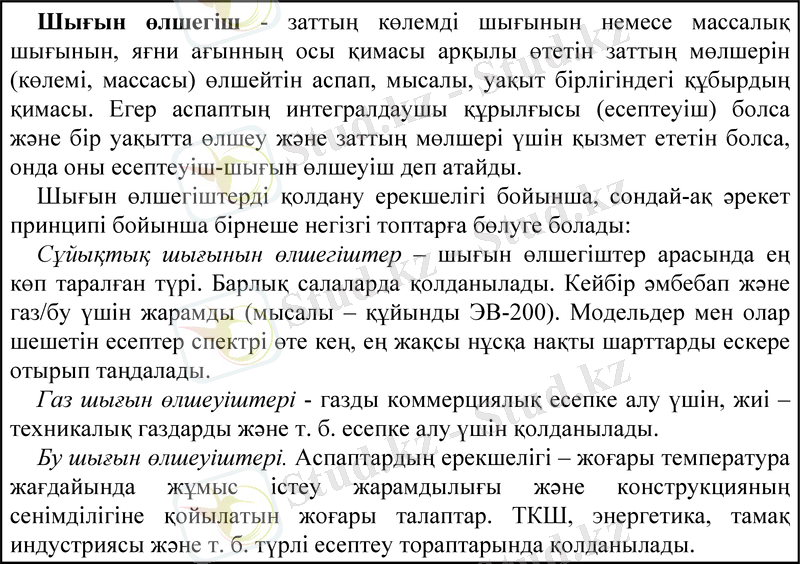

Шығын өлшегіш - заттың көлемді шығынын немесе массалық
шығынын, яғни ағынның осы қимасы арқылы өтетін заттың мөлшерін
(көлемі, массасы) өлшейтін аспап, мысалы, уақыт бірлігіндегі құбырдың
қимасы. Егер аспаптың интегралдаушы құрылғысы (есептеуіш) болса және
бір уақытта өлшеу және заттың мөлшері үшін қызмет ететін болса, онда
оны есептеуіш-шығын өлшеуіш деп атайды.
Шығын өлшегіштерді қолдану ерекшелігі бойынша, сондай-ақ әрекет
принципі бойынша бірнеше негізгі топтарға бөлуге болады:
Сұйықтық шығынын өлшегіштер – шығын өлшегіштер арасында ең
көп таралған түрі. Барлық салаларда қолданылады. Кейбір әмбебап және
газ/бу үшін жарамды (мысалы – құйынды ЭВ-200). Модельдер мен олар
шешетін есептер спектрі өте кең, ең жақсы нұсқа нақты шарттарды ескере
отырып таңдалады.
Газ шығын өлшеуіштері - газды коммерциялық есепке алу үшін, жиі –
техникалық газдарды және т. б. есепке алу үшін қолданылады.
Бу шығын өлшеуіштері. Аспаптардың ерекшелігі – жоғары температура
жағдайында жұмыс істеу жарамдылығы және конструкцияның
сенімділігіне қойылатын жоғары талаптар. ТКШ, энергетика, тамақ
индустриясы және т. б. түрлі есептеу тораптарында қолданылады.

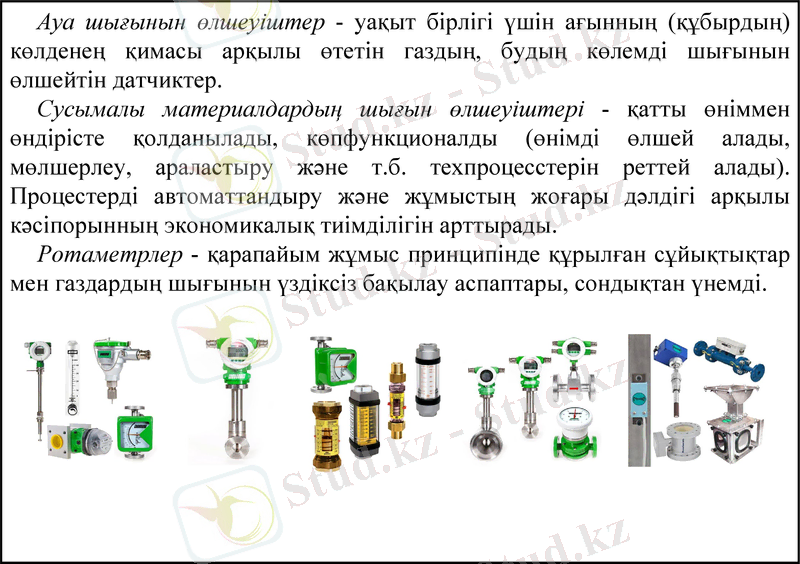

Ауа шығынын өлшеуіштер - уақыт бірлігі үшін ағынның (құбырдың)
көлденең қимасы арқылы өтетін газдың, будың көлемді шығынын
өлшейтін датчиктер.
Сусымалы материалдардың шығын өлшеуіштері - қатты өніммен
өндірісте қолданылады, көпфункционалды (өнімді өлшей алады,
мөлшерлеу, араластыру және т.б. техпроцесстерін реттей алады).
Процестерді автоматтандыру және жұмыстың жоғары дәлдігі арқылы
кәсіпорынның экономикалық тиімділігін арттырады.
Ротаметрлер - қарапайым жұмыс принципінде құрылған сұйықтықтар
мен газдардың шығынын үздіксіз бақылау аспаптары, сондықтан үнемді.

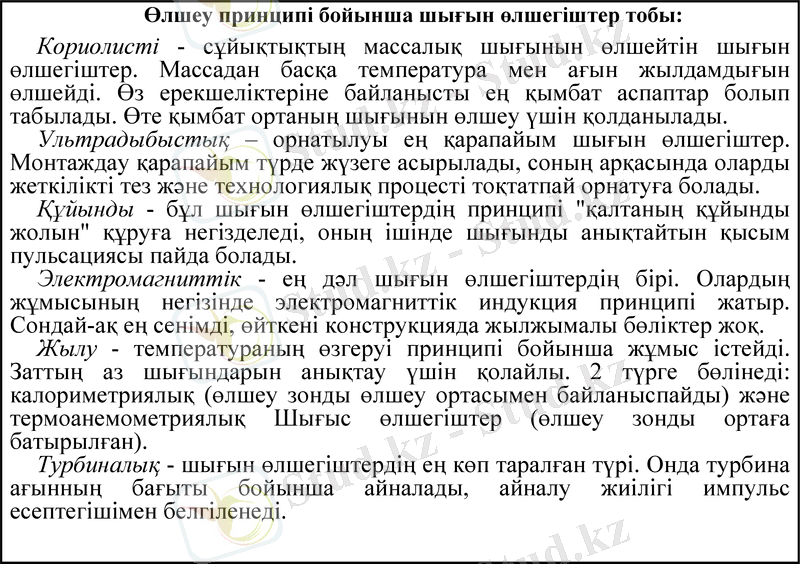

Өлшеу принципі бойынша шығын өлшегіштер тобы:
Кориолисті - сұйықтықтың массалық шығынын өлшейтін шығын өлшегіштер.
Массадан басқа температура мен ағын жылдамдығын өлшейді. Өз ерекшеліктеріне
байланысты ең қымбат аспаптар болып табылады. Өте қымбат ортаның шығынын
өлшеу үшін қолданылады.
Ультрадыбыстық – орнатылуы ең қарапайым шығын өлшегіштер. Монтаждау
қарапайым түрде жүзеге асырылады, соның арқасында оларды жеткілікті тез және
технологиялық процесті тоқтатпай орнатуға болады.
Құйынды - бұл шығын өлшегіштердің принципі "қалтаның құйынды жолын"
құруға негізделеді, оның ішінде шығынды анықтайтын қысым пульсациясы пайда
болады.
Электромагниттік - ең дәл шығын өлшегіштердің бірі. Олардың жұмысының
негізінде электромагниттік индукция принципі жатыр. Сондай-ақ ең сенімді,
өйткені конструкцияда жылжымалы бөліктер жоқ.
Жылу - температураның өзгеруі принципі бойынша жұмыс істейді. Заттың аз
шығындарын анықтау үшін қолайлы. 2 түрге бөлінеді: калориметриялық (өлшеу
зонды өлшеу ортасымен байланыспайды) және термоанемометриялық Шығыс
өлшегіштер (өлшеу зонды ортаға батырылған).
Турбиналық - шығын өлшегіштердің ең көп таралған түрі. Онда турбина ағынның
бағыты бойынша айналады, айналу жиілігі импульс есептегішімен белгіленеді.

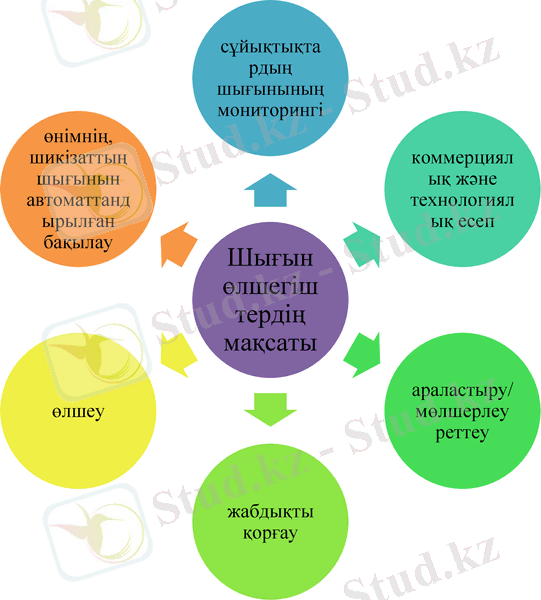

Шығын
өлшегіштерді
қолдану салалары

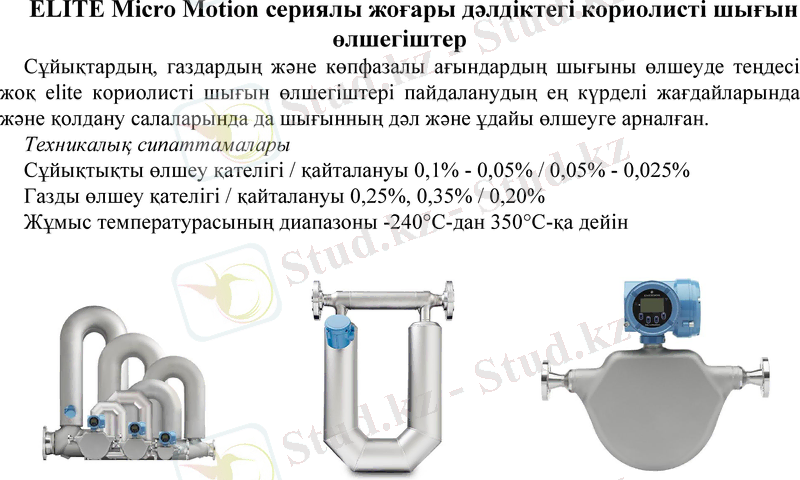

ELITE Micro Motion сериялы жоғары дәлдіктегі кориолисті шығын
өлшегіштер
Сұйықтардың, газдардың және көпфазалы ағындардың шығыны өлшеуде теңдесі
жоқ elite кориолисті шығын өлшегіштері пайдаланудың ең күрделі жағдайларында
және қолдану салаларында да шығынның дәл және ұдайы өлшеуге арналған.
Техникалық сипаттамалары
Сұйықтықты өлшеу қателігі / қайталануы 0,1% - 0,05% / 0,05% - 0,025%
Газды өлшеу қателігі / қайталануы 0,25%, 0,35% / 0,20%
Жұмыс температурасының диапазоны -240°C-дан 350°C-қа дейін

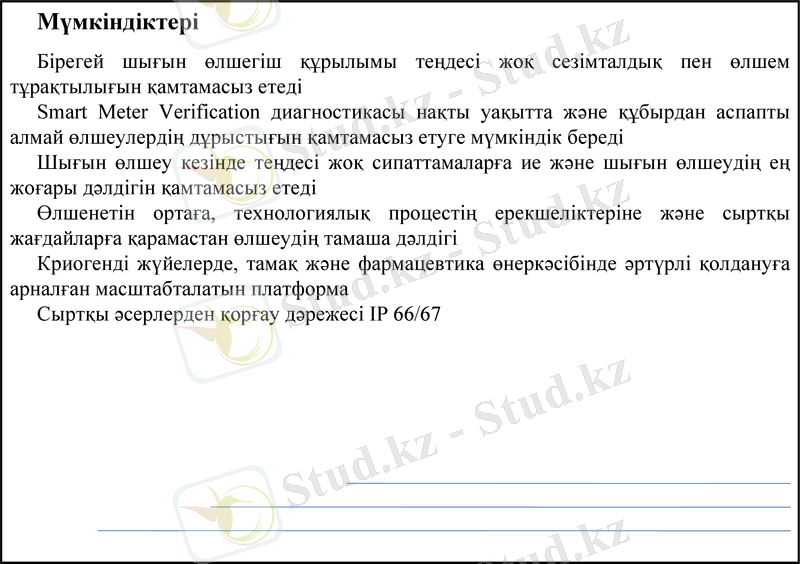

Мүмкіндіктері
Бірегей шығын өлшегіш құрылымы теңдесі жоқ сезімталдық пен өлшем
тұрақтылығын қамтамасыз етеді
Smart Meter Verification диагностикасы нақты уақытта және құбырдан аспапты
алмай өлшеулердің дұрыстығын қамтамасыз етуге мүмкіндік береді
Шығын өлшеу кезінде теңдесі жоқ сипаттамаларға ие және шығын өлшеудің ең
жоғары дәлдігін қамтамасыз етеді
Өлшенетін ортаға, технологиялық процестің ерекшеліктеріне және сыртқы
жағдайларға қарамастан өлшеудің тамаша дәлдігі
Криогенді жүйелерде, тамақ және фармацевтика өнеркәсібінде әртүрлі қолдануға
арналған масштабталатын платформа
Сыртқы әсерлерден қорғау дәрежесі IP 66/67

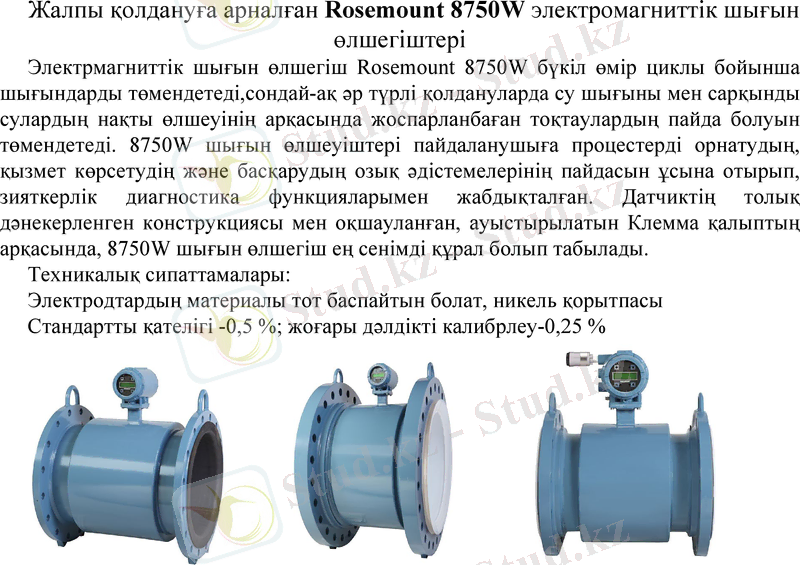

Жалпы қолдануға арналған Rosemount 8750W электромагниттік шығын
өлшегіштері
Электрмагниттік шығын өлшегіш Rosemount 8750W бүкіл өмір циклы бойынша
шығындарды төмендетеді,сондай-ақ әр түрлі қолдануларда су шығыны мен сарқынды
сулардың нақты өлшеуінің арқасында жоспарланбаған тоқтаулардың пайда болуын
төмендетеді. 8750W шығын өлшеуіштері пайдаланушыға процестерді орнатудың,
қызмет көрсетудің және басқарудың озық әдістемелерінің пайдасын ұсына отырып,
зияткерлік диагностика функцияларымен жабдықталған. Датчиктің толық
дәнекерленген конструкциясы мен оқшауланған, ауыстырылатын Клемма қалыптың
арқасында, 8750W шығын өлшегіш ең сенімді құрал болып табылады.
Техникалық сипаттамалары:
Электродтардың материалы тот баспайтын болат, никель қорытпасы
Стандартты қателігі -0,5 %; жоғары дәлдікті калибрлеу-0,25 %

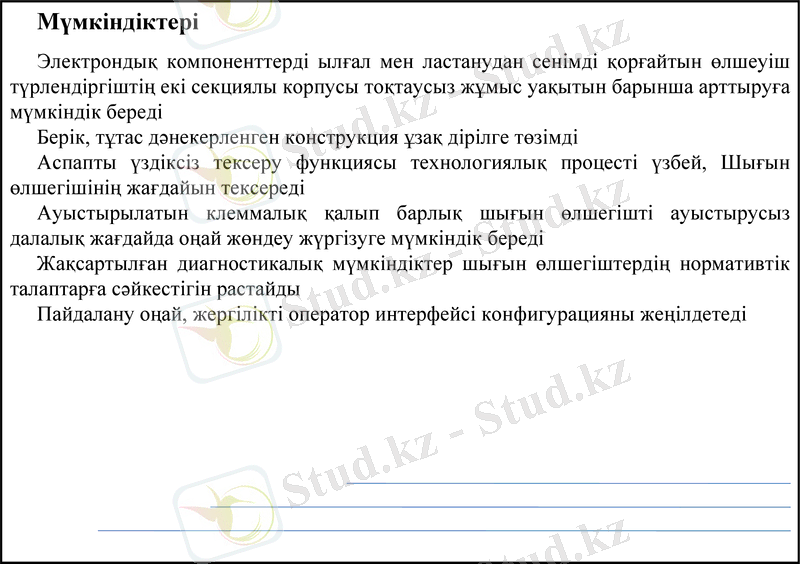

Мүмкіндіктері
Электрондық компоненттерді ылғал мен ластанудан сенімді қорғайтын өлшеуіш
түрлендіргіштің екі секциялы корпусы тоқтаусыз жұмыс уақытын барынша арттыруға
мүмкіндік береді
Берік, тұтас дәнекерленген конструкция ұзақ дірілге төзімді
Аспапты үздіксіз тексеру функциясы технологиялық процесті үзбей, Шығын
өлшегішінің жағдайын тексереді
Ауыстырылатын клеммалық қалып барлық шығын өлшегішті ауыстырусыз
далалық жағдайда оңай жөндеу жүргізуге мүмкіндік береді
Жақсартылған диагностикалық мүмкіндіктер шығын өлшегіштердің нормативтік
талаптарға сәйкестігін растайды
Пайдалану оңай, жергілікті оператор интерфейсі конфигурацияны жеңілдетеді

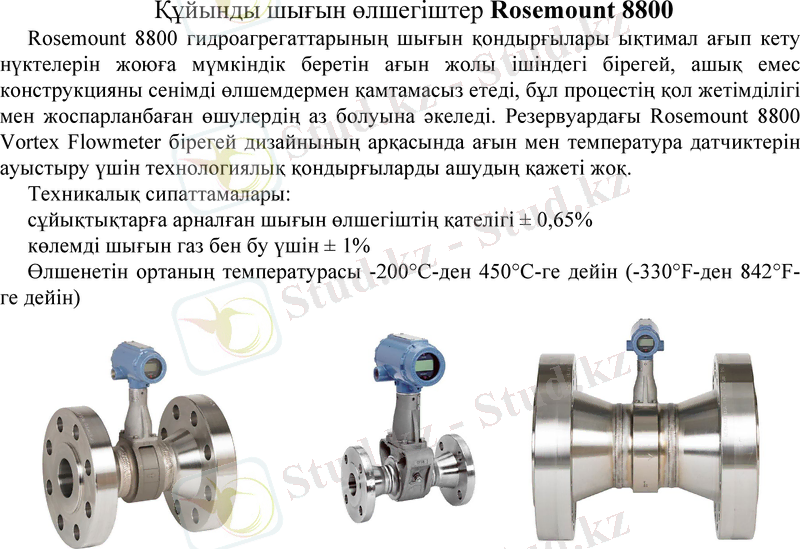

Құйынды шығын өлшегіштер Rosemount 8800
Rosemount 8800 гидроагрегаттарының шығын қондырғылары ықтимал ағып кету
нүктелерін жоюға мүмкіндік беретін ағын жолы ішіндегі бірегей, ашық емес
конструкцияны сенімді өлшемдермен қамтамасыз етеді, бұл процестің қол жетімділігі
мен жоспарланбаған өшулердің аз болуына әкеледі. Резервуардағы Rosemount 8800
Vortex Flowmeter бірегей дизайнының арқасында ағын мен температура датчиктерін
ауыстыру үшін технологиялық қондырғыларды ашудың қажеті жоқ.
Техникалық сипаттамалары:
сұйықтықтарға арналған шығын өлшегіштің қателігі ± 0,65%
көлемді шығын газ бен бу үшін ± 1%
Өлшенетін ортаның температурасы -200°C-ден 450°C-ге дейін (-330°F-ден 842°F-
ге дейін)
Мүмкіндіктері
Оқшауланған сенсоры бар бірегей дизайн герметикалықты бұзбай оны ауыстыруға
мүмкіндік береді
Жабдықтың техникалық дайындығын арттыру және тығыздауды талап етпейтін
және жылжымалы бөліктері жоқ ракодомер корпусының конструкциясының
арқасында ағу ықтимал орындарының ықтималдығын төмендету
Импульстік сызықтардың және ағын бөлігінің бәсеңдемейтін контрукциясының
болмауына байланысты техникалық қызмет көрсетуге арналған бос тұрып қалу мен
шығындарды төмендету
Салмағы бойынша теңдестірілген конструкцияны және бейімделген сандық өңдеу
сигналын пайдалану дірілге төзімділікті қамтамасыз етеді
Әрбір шығын өлшемінде бар стандартты кіріктірілген сигнал генераторы
электрониканы тексеруді жеңілдетеді
Барлық шығын өлшегіштер алдын ала реттеуден және гидростатикалық
сынақтардан өтеді, бұл оларды оңай құрастырылады және орнатуға толық дайын етеді
Пайдаланылған әдебиеттер:
1. https://ru.wikipedia.org
2. https://rusautomation.kz/rashodomery
3. https://ru.krohne.com/ru/pribory/izmerenie-raskhoda/raskhodomery/
4. http://www.tecnosnab.com/potok.htm
5. https://www.emerson.ru/ru-ru/automation/measurement-
instrumentation/flow-measurement
