Гидростатикалық деңгей өлшеуіш


Slide 1

Презентация

Гидростатикалық деңгей өлшеуіш

Шымкент 2019

Орындаған: Алмаз Н.

Группа: СМ-16-8к1

Қабылдаған: Ахметова К.

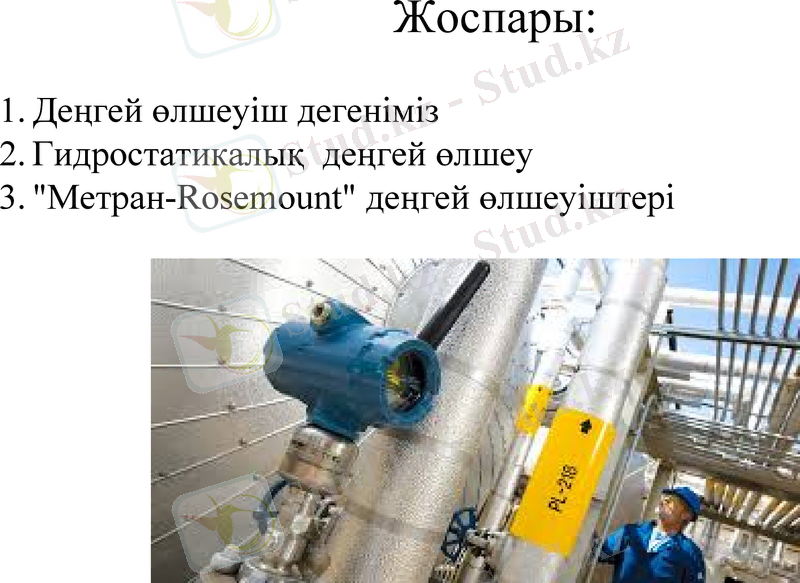

Slide 2

Жоспары:

Деңгей өлшеуіш дегеніміз

Гидростатикалық деңгей өлшеу

"Метран-Rosemount" деңгей өлшеуіштері

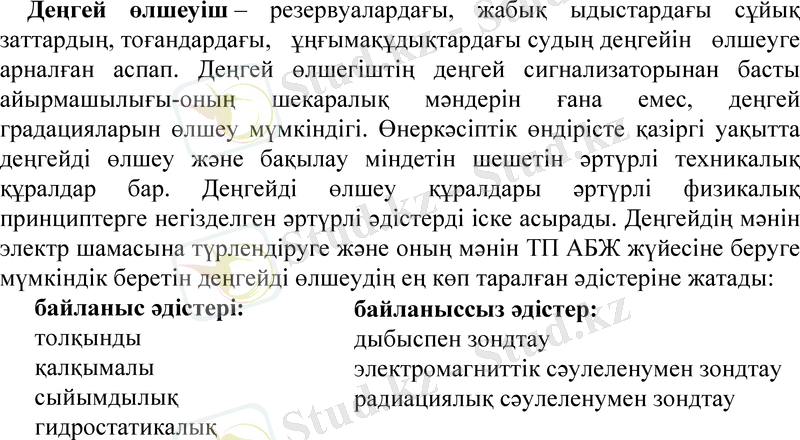

Slide 3

Деңгей өлшеуіш - резервуалардағы, жабық ыдыстардағы сұйық заттардың, тоғандардағы, ұңғымақұдықтардағы судың деңгейін өлшеуге арналған аспап. Деңгей өлшегіштің деңгей сигнализаторынан басты айырмашылығы-оның шекаралық мәндерін ғана емес, деңгей градацияларын өлшеу мүмкіндігі. Өнеркәсіптік өндірісте қазіргі уақытта деңгейді өлшеу және бақылау міндетін шешетін әртүрлі техникалық құралдар бар. Деңгейді өлшеу құралдары әртүрлі физикалық принциптерге негізделген әртүрлі әдістерді іске асырады. Деңгейдің мәнін электр шамасына түрлендіруге және оның мәнін ТП АБЖ жүйесіне беруге мүмкіндік беретін деңгейді өлшеудің ең көп таралған әдістеріне жатады:

байланыс әдістері:

толқынды

қалқымалы

сыйымдылық

гидростатикалық

байланыссыз әдістер:

дыбыспен зондтау

электромагниттік сәулеленумен зондтау

радиациялық сәулеленумен зондтау

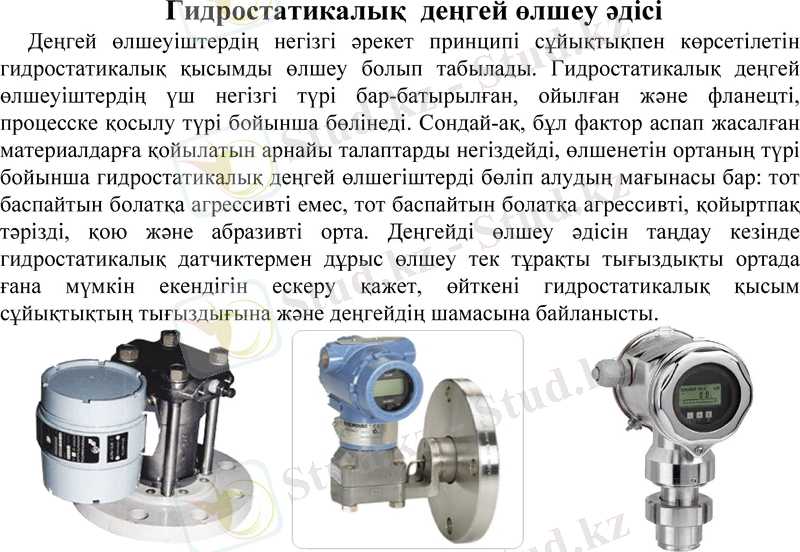

Slide 4

Гидростатикалық деңгей өлшеу әдісі

Деңгей өлшеуіштердің негізгі әрекет принципі сұйықтықпен көрсетілетін гидростатикалық қысымды өлшеу болып табылады. Гидростатикалық деңгей өлшеуіштердің үш негізгі түрі бар-батырылған, ойылған және фланецті, процесске қосылу түрі бойынша бөлінеді. Сондай-ақ, бұл фактор аспап жасалған материалдарға қойылатын арнайы талаптарды негіздейді, өлшенетін ортаның түрі бойынша гидростатикалық деңгей өлшегіштерді бөліп алудың мағынасы бар: тот баспайтын болатқа агрессивті емес, тот баспайтын болатқа агрессивті, қойыртпақ тәрізді, қою және абразивті орта. Деңгейді өлшеу әдісін таңдау кезінде гидростатикалық датчиктермен дұрыс өлшеу тек тұрақты тығыздықты ортада ғана мүмкін екендігін ескеру қажет, өйткені гидростатикалық қысым сұйықтықтың тығыздығына және деңгейдің шамасына байланысты.

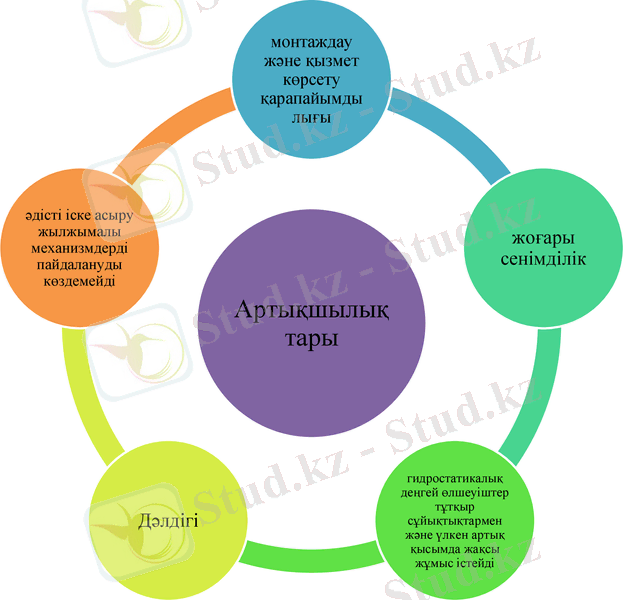

Slide 5 Slide 6

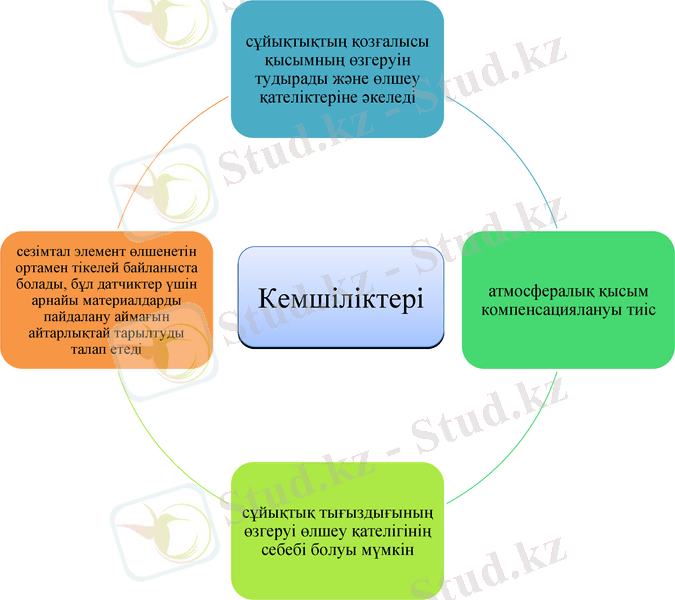

Кемшіліктері

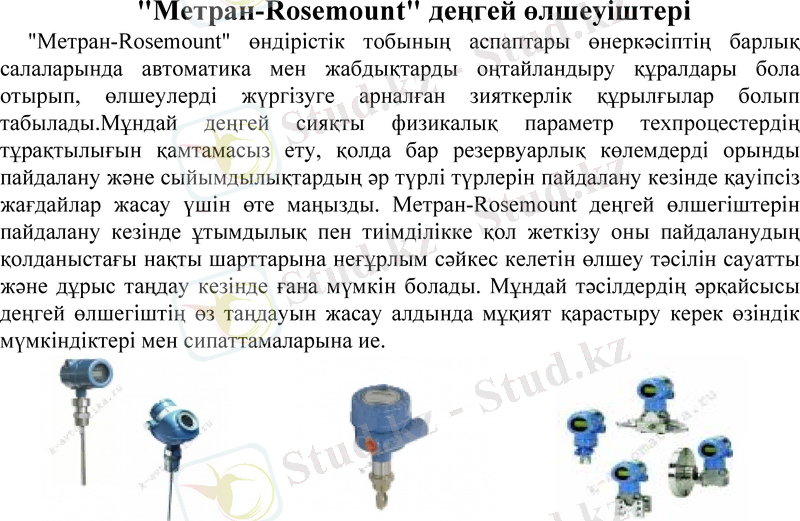

Slide 7

"Метран-Rosemount" деңгей өлшеуіштері

"Метран-Rosemount" өндірістік тобының аспаптары өнеркәсіптің барлық салаларында автоматика мен жабдықтарды оңтайландыру құралдары бола отырып, өлшеулерді жүргізуге арналған зияткерлік құрылғылар болып табылады. Мұндай деңгей сияқты физикалық параметр техпроцестердің тұрақтылығын қамтамасыз ету, қолда бар резервуарлық көлемдерді орынды пайдалану және сыйымдылықтардың әр түрлі түрлерін пайдалану кезінде қауіпсіз жағдайлар жасау үшін өте маңызды. Метран-Rosemount деңгей өлшегіштерін пайдалану кезінде ұтымдылық пен тиімділікке қол жеткізу оны пайдаланудың қолданыстағы нақты шарттарына неғұрлым сәйкес келетін өлшеу тәсілін сауатты және дұрыс таңдау кезінде ғана мүмкін болады. Мұндай тәсілдердің әрқайсысы деңгей өлшегіштің өз таңдауын жасау алдында мұқият қарастыру керек өзіндік мүмкіндіктері мен сипаттамаларына ие.

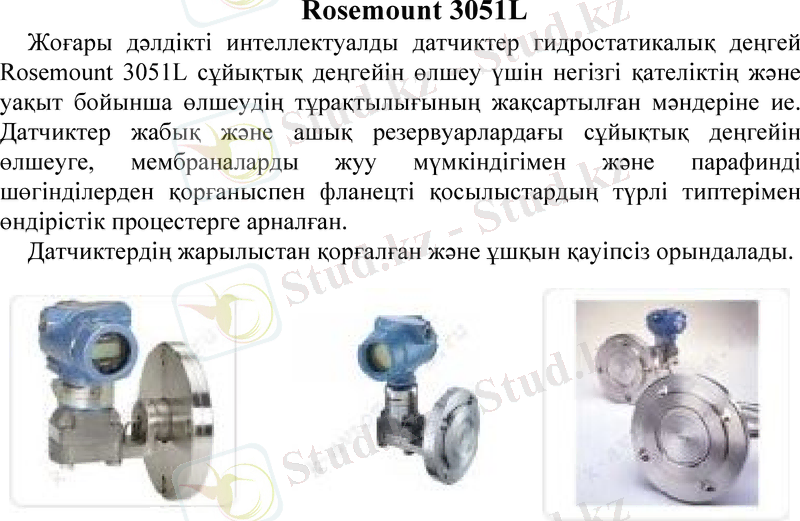

Slide 8

Rosemount 3051L

Жоғары дәлдікті интеллектуалды датчиктер гидростатикалық деңгей Rosemount 3051L сұйықтық деңгейін өлшеу үшін негізгі қателіктің және уақыт бойынша өлшеудің тұрақтылығының жақсартылған мәндеріне ие. Датчиктер жабық және ашық резервуарлардағы сұйықтық деңгейін өлшеуге, мембраналарды жуу мүмкіндігімен және парафинді шөгінділерден қорғаныспен фланецті қосылыстардың түрлі типтерімен өндірістік процестерге арналған.

Датчиктердің жарылыстан қорғалған және ұшқын қауіпсіз орындалады.

Slide 9

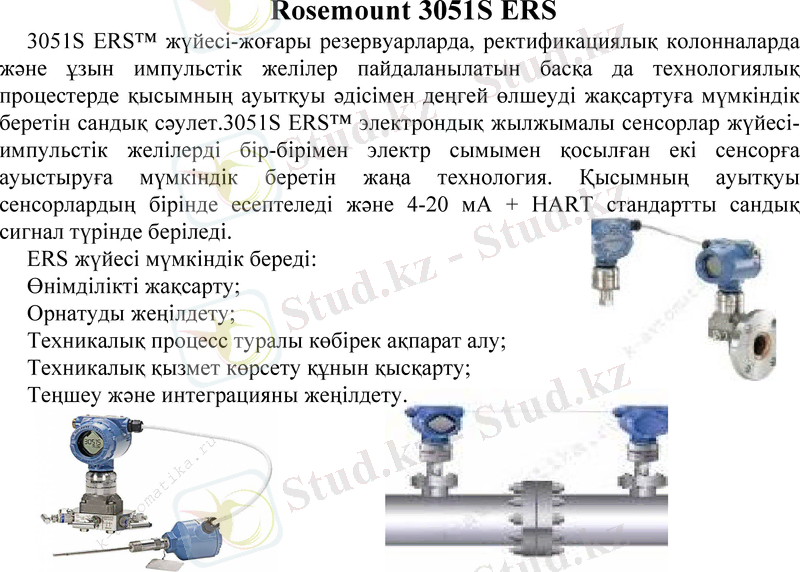

Rosemount 3051S ERS

3051S ERS™ жүйесі-жоғары резервуарларда, ректификациялық колонналарда және ұзын импульстік желілер пайдаланылатын басқа да технологиялық процестерде қысымның ауытқуы әдісімен деңгей өлшеуді жақсартуға мүмкіндік беретін сандық сәулет. 3051S ERS™ электрондық жылжымалы сенсорлар жүйесі-импульстік желілерді бір-бірімен электр сымымен қосылған екі сенсорға ауыстыруға мүмкіндік беретін жаңа технология. Қысымның ауытқуы сенсорлардың бірінде есептеледі және 4-20 мА + HART стандартты сандық сигнал түрінде беріледі.

ERS жүйесі мүмкіндік береді:

Өнімділікті жақсарту;

Орнатуды жеңілдету;

Техникалық процесс туралы көбірек ақпарат алу;

Техникалық қызмет көрсету құнын қысқарту;

Теңшеу және интеграцияны жеңілдету.

Slide 10

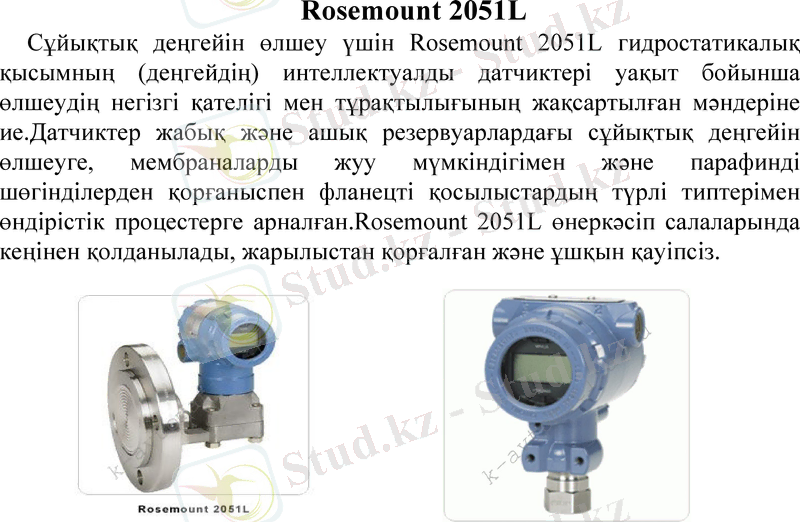

Rosemount 2051L

Сұйықтық деңгейін өлшеу үшін Rosemount 2051L гидростатикалық қысымның (деңгейдің) интеллектуалды датчиктері уақыт бойынша өлшеудің негізгі қателігі мен тұрақтылығының жақсартылған мәндеріне ие. Датчиктер жабық және ашық резервуарлардағы сұйықтық деңгейін өлшеуге, мембраналарды жуу мүмкіндігімен және парафинді шөгінділерден қорғаныспен фланецті қосылыстардың түрлі типтерімен өндірістік процестерге арналған. Rosemount 2051L өнеркәсіп салаларында кеңінен қолданылады, жарылыстан қорғалған және ұшқын қауіпсіз.

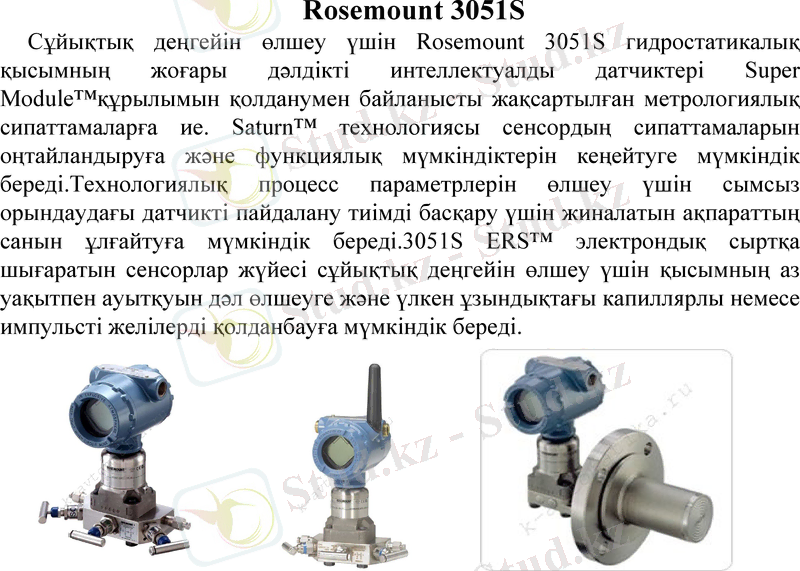

Slide 11

Rosemount 3051S

Сұйықтық деңгейін өлшеу үшін Rosemount 3051S гидростатикалық қысымның жоғары дәлдікті интеллектуалды датчиктері Super Module™құрылымын қолданумен байланысты жақсартылған метрологиялық сипаттамаларға ие. Saturn™ технологиясы сенсордың сипаттамаларын оңтайландыруға және функциялық мүмкіндіктерін кеңейтуге мүмкіндік береді. Технологиялық процесс параметрлерін өлшеу үшін сымсыз орындаудағы датчикті пайдалану тиімді басқару үшін жиналатын ақпараттың санын ұлғайтуға мүмкіндік береді. 3051S ERS™ электрондық сыртқа шығаратын сенсорлар жүйесі сұйықтық деңгейін өлшеу үшін қысымның аз уақытпен ауытқуын дәл өлшеуге және үлкен ұзындықтағы капиллярлы немесе импульсті желілерді қолданбауға мүмкіндік береді.

Slide 12

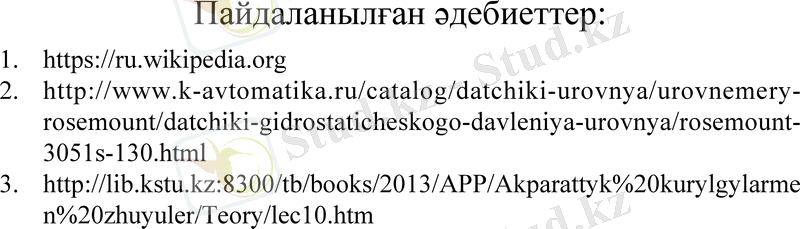

Пайдаланылған әдебиеттер:

https://ru. wikipedia. org

http://www. k-avtomatika. ru/catalog/datchiki-urovnya/urovnemery-rosemount/datchiki-gidrostaticheskogo-davleniya-urovnya/rosemount-3051s-130. html

http://lib. kstu. kz:8300/tb/books/2013/APP/Akparattyk%20kurylgylarmen%20zhuyuler/Teory/lec10. htm
