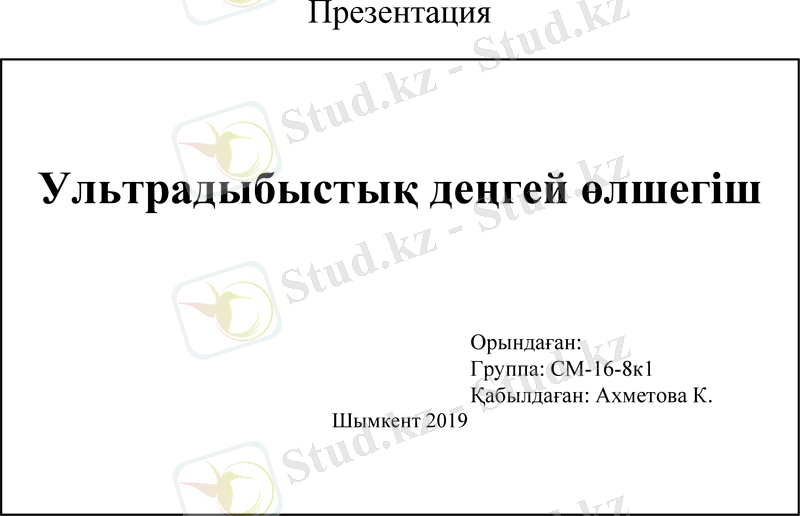

Презентация

Ультрадыбыстық деңгей өлшегіш

Орындаған:
Группа: СМ-16-8к1
Қабылдаған: Ахметова К.

Шымкент 2019

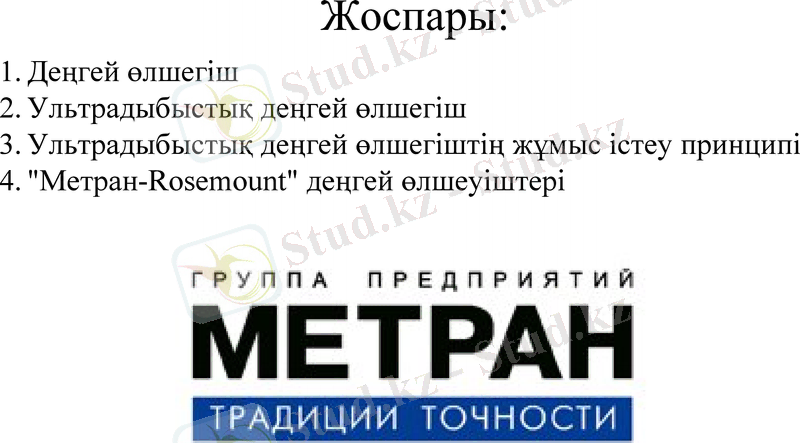

Жоспары:
1.Деңгей өлшегіш
2.Ультрадыбыстық деңгей өлшегіш
3.Ультрадыбыстық деңгей өлшегіштің жұмыс істеу
принципі
4."Метран-Rosemount" деңгей өлшеуіштері

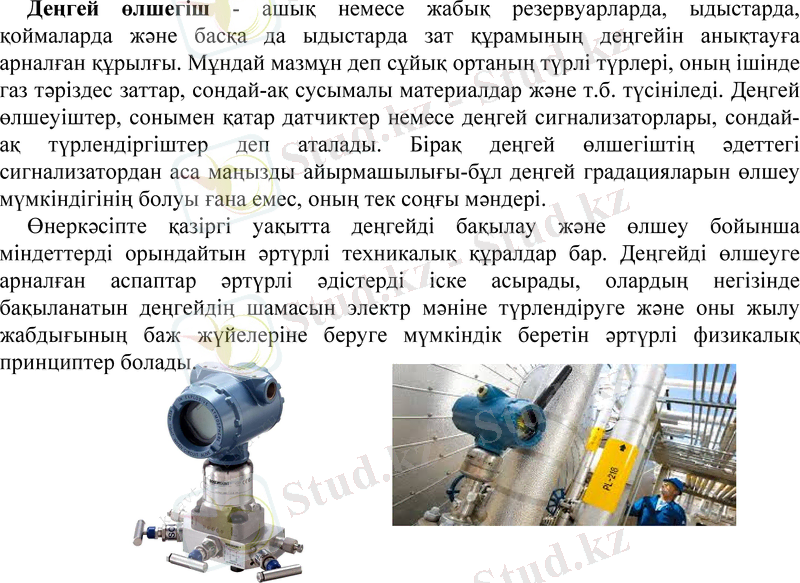

Деңгей өлшегіш - ашық немесе жабық резервуарларда, ыдыстарда,
қоймаларда және басқа да ыдыстарда зат құрамының деңгейін анықтауға
арналған құрылғы. Мұндай мазмұн деп сұйық ортаның түрлі түрлері, оның
ішінде газ тәріздес заттар, сондай-ақ сусымалы материалдар және т.б. түсініледі.
Деңгей өлшеуіштер, сонымен қатар датчиктер немесе деңгей сигнализаторлары,
сондай-ақ түрлендіргіштер деп аталады. Бірақ деңгей өлшегіштің әдеттегі
сигнализатордан аса маңызды айырмашылығы-бұл деңгей градацияларын өлшеу
мүмкіндігінің болуы ғана емес, оның тек соңғы мәндері.
Өнеркәсіпте қазіргі уақытта деңгейді бақылау және өлшеу бойынша
міндеттерді орындайтын әртүрлі техникалық құралдар бар. Деңгейді өлшеуге
арналған аспаптар әртүрлі әдістерді іске асырады, олардың негізінде
бақыланатын деңгейдің шамасын электр мәніне түрлендіруге және оны жылу
жабдығының баж жүйелеріне беруге мүмкіндік беретін әртүрлі физикалық
принциптер болады.

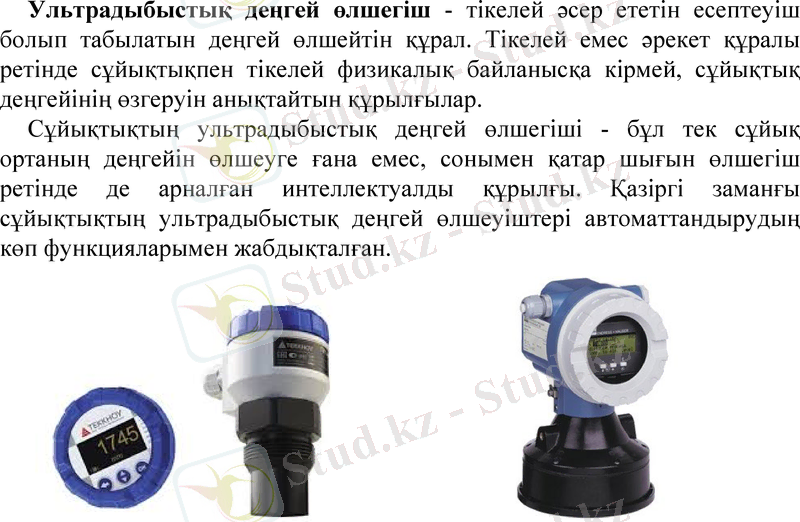

Ультрадыбыстық деңгей өлшегіш - тікелей әсер ететін есептеуіш
болып табылатын деңгей өлшейтін құрал. Тікелей емес әрекет құралы
ретінде сұйықтықпен тікелей физикалық байланысқа кірмей, сұйықтық
деңгейінің өзгеруін анықтайтын құрылғылар.
Сұйықтықтың ультрадыбыстық деңгей өлшегіші - бұл тек сұйық
ортаның деңгейін өлшеуге ғана емес, сонымен қатар шығын өлшегіш
ретінде де арналған интеллектуалды құрылғы. Қазіргі заманғы
сұйықтықтың ультрадыбыстық деңгей өлшеуіштері автоматтандырудың
көп функцияларымен жабдықталған.

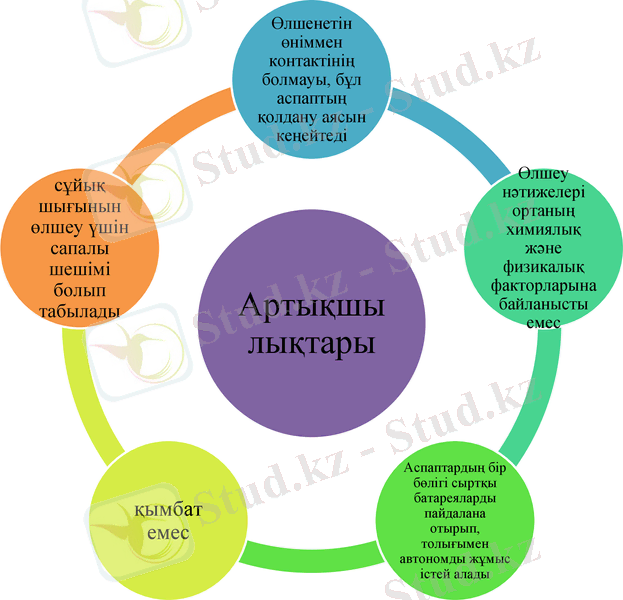

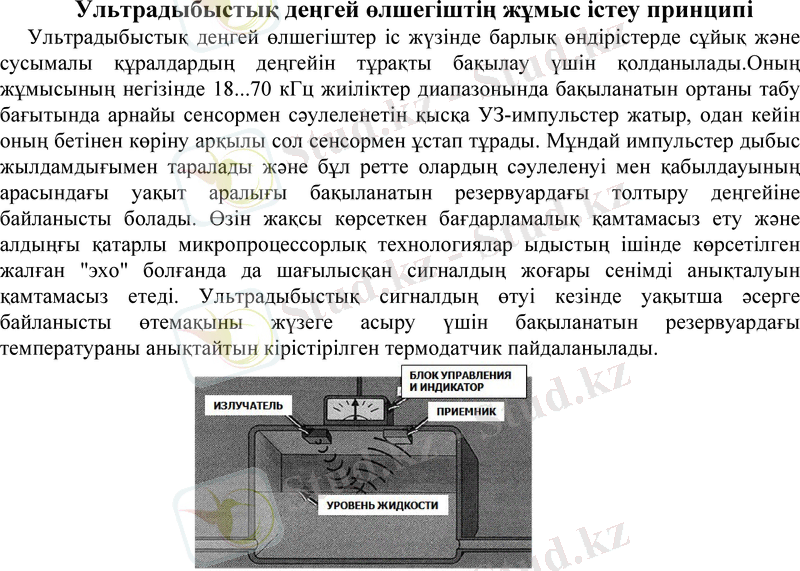

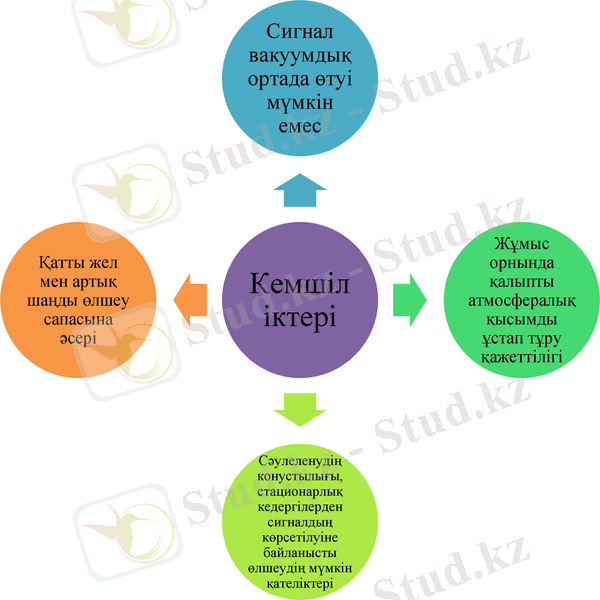

Ультрадыбыстық деңгей өлшегіштің жұмыс істеу принципі
Ультрадыбыстық деңгей өлшегіштер іс жүзінде барлық өндірістерде сұйық және
сусымалы құралдардың деңгейін тұрақты бақылау үшін қолданылады.Оның
жұмысының негізінде 18...70 кГц жиіліктер диапазонында бақыланатын ортаны табу
бағытында арнайы сенсормен сәулеленетін қысқа УЗ-импульстер жатыр, одан кейін
оның бетінен көріну арқылы сол сенсормен ұстап тұрады. Мұндай импульстер дыбыс
жылдамдығымен таралады және бұл ретте олардың сәулеленуі мен қабылдауының
арасындағы уақыт аралығы бақыланатын резервуардағы толтыру деңгейіне
байланысты болады. Өзін жақсы көрсеткен бағдарламалық қамтамасыз ету және
алдыңғы қатарлы микропроцессорлық технологиялар ыдыстың ішінде көрсетілген
жалған "эхо" болғанда да шағылысқан сигналдың жоғары сенімді анықталуын
қамтамасыз етеді. Ультрадыбыстық сигналдың өтуі кезінде уақытша әсерге
байланысты өтемақыны жүзеге асыру үшін бақыланатын резервуардағы
температураны анықтайтын кірістірілген термодатчик пайдаланылады.
Rosemount 3100 (модели 3101, 3102, 3105)
3100 сериялы Rosemount контактісіз ультрадыбыстық деңгей өлшегіштер сұйықтың
деңгейін және резервуарлардағы, қоймалардағы, ағынды шұңқырлардағы, демпферлік
резервуарлардағы сұйықтық бетіне дейінгі қашықтықты үздіксіз өлшеуді, сондай-ақ Ашық
арналар мен су жинағыштардағы көлем мен Шығысты есептеуді қамтамасыз етуге арналған.
Артықшылықтары:
-үздіксіз деңгей өлшеуді қамтамасыз ету үшін арзан және сенімді шешім;
-қарапайым пайдалануға беру және пайдалану;
-ортамен жанасатын жылжымалы бөліктер мен бөліктер;
-калибрлеу қажеттілігінің болмауы;
-ең аз бос тұрып қалу уақыты;
-стандартты жиынтықта конфигурациялауға арналған кіріктірілген дисплей мен
түймелердің болуы;
-құлақтандыру және бақылау үшін орнатылған екі реленің болуы;
-кірістірілген температура датчигінің болуы.
Rosemount 3100 (модели 3107, 3108)
3100 сериялы Rosemount контактісіз ультрадыбыстық деңгей өлшегіштер (3107,
3108 модельдер) резервуарлардағы, қоймалардағы, ағынды шұңқырлардағы,
демпферлік резервуарлардағы сұйықтық деңгейін және сұйықтық бетіне дейінгі
қашықтықты үздіксіз өлшеуді, сондай-ақ Ашық арналар мен су жинағыштардағы
көлем мен Шығысты есептеуді қамтамасыз етуге арналған.
Артықшылықтары:
-жылжымалы бөліктердің деңгейін контактісіз өлшеу;
-қарапайым және жылдам монтаждау және баптау;
-қызмет көрсетуге және пайдалануға беруге арналған ең аз шығындар;
-пластификацияланбаған ПВХ берік герметикалық корпус;
-PVDF коррозияға төзімді материалдан жасалған суланатын бөлшектер;
-қауіпті аймақтарда пайдалану үшін сертификаттау;
-автоматты температуралық компенсация.

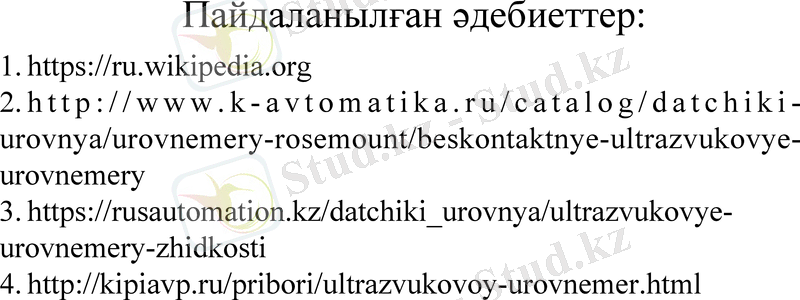

Пайдаланылған әдебиеттер:
1.https://ru.wikipedia.org
2.http://www.k-avtomatika.ru/catalog/datchiki-
urovnya/urovnemery-rosemount/beskontaktnye-ultrazvukovye-
urovnemery
3.https://rusautomation.kz/datchiki_urovnya/ultrazvukovye-
urovnemery-zhidkosti
4.http://kipiavp.ru/pribori/ultrazvukovoy-urovnemer.html
