ANSYS CFX программа пакеті

Презентация қосу

Жану камерасындағы әсерлесетін
ағыстарды модельдеудің қазіргі
заманғы компьютерлік
бағдарламаларына шолу:
FLOREAN CFX, FLUENT, STAR-CD, LS-
DYNA, ANSYS, ABAQUS, FlowVision,
MSC/NASTRAN, MSC/MARC,
MAGMASOFT бағдарламалары

Орындаған: Исмаил А.
Тексерген: Оспанова Ш.

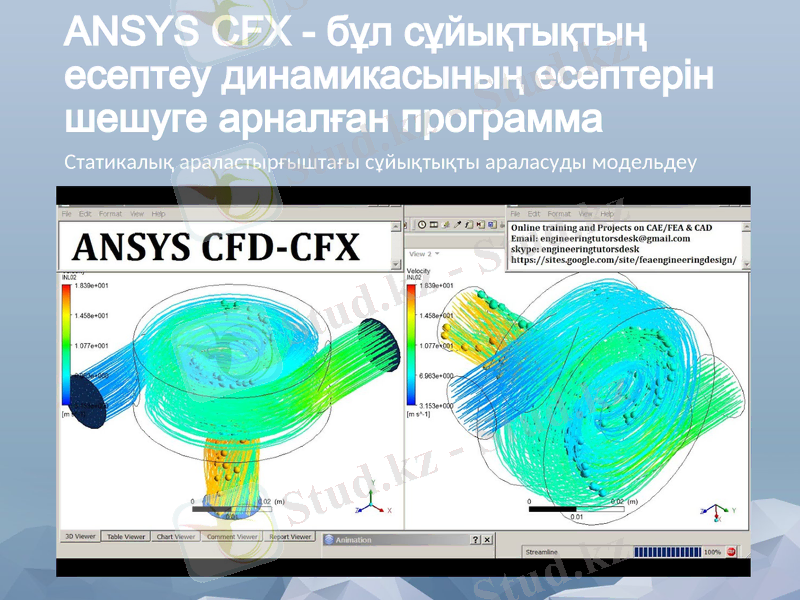

ANSYS CFX - бұл сұйықтықтың есептеу
динамикасының есептерін шешуге арналған
программа
Статикалық араластырғыштағы сұйықтықты араласуды модельдеу

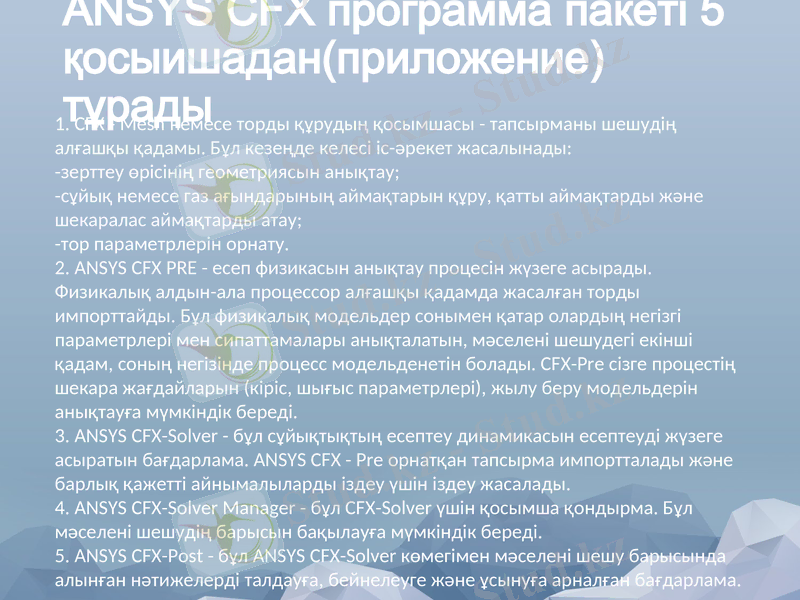

ANSYS CFX программа пакеті 5
қосыишадан(приложение) тұрады
1. CFX - Mesh немесе торды құрудың қосымшасы - тапсырманы шешудің
алғашқы қадамы. Бұл кезеңде келесі іс-әрекет жасалынады:
-зерттеу өрісінің геометриясын анықтау;
-сұйық немесе газ ағындарының аймақтарын құру, қатты аймақтарды және
шекаралас аймақтарды атау;
-тор параметрлерін орнату.
2. ANSYS CFX PRE - есеп физикасын анықтау процесін жүзеге асырады. Физикалық
алдын-ала процессор алғашқы қадамда жасалған торды импорттайды. Бұл
физикалық модельдер сонымен қатар олардың негізгі параметрлері мен
сипаттамалары анықталатын, мәселені шешудегі екінші қадам, соның негізінде
процесс модельденетін болады. CFX-Pre сізге процестің шекара жағдайларын
(кіріс, шығыс параметрлері), жылу беру модельдерін анықтауға мүмкіндік
береді.
3. ANSYS CFX-Solver - бұл сұйықтықтың есептеу динамикасын есептеуді жүзеге
асыратын бағдарлама. ANSYS CFX - Pre орнатқан тапсырма импортталады және
барлық қажетті айнымалыларды іздеу үшін іздеу жасалады.
4. ANSYS CFX-Solver Manager - бұл CFX-Solver үшін қосымша қондырма. Бұл
мәселені шешудің барысын бақылауға мүмкіндік береді.
5. ANSYS CFX-Post - бұл ANSYS CFX-Solver көмегімен мәселені шешу барысында
алынған нәтижелерді талдауға, бейнелеуге және ұсынуға арналған бағдарлама.

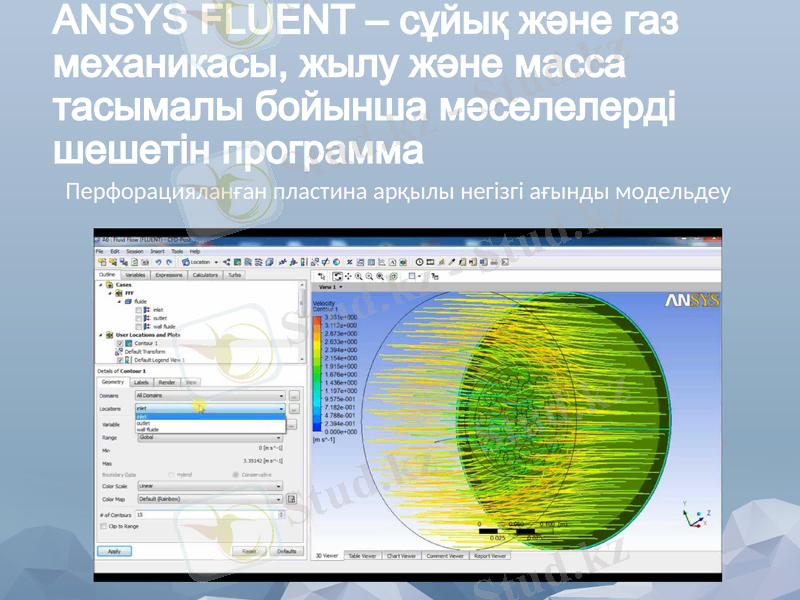

ANSYS FLUENT – сұйық және газ механикасы, жылу
және масса тасымалы бойынша мәселелерді
шешетін программа

Перфорацияланған пластина арқылы негізгі ағынды модельдеу

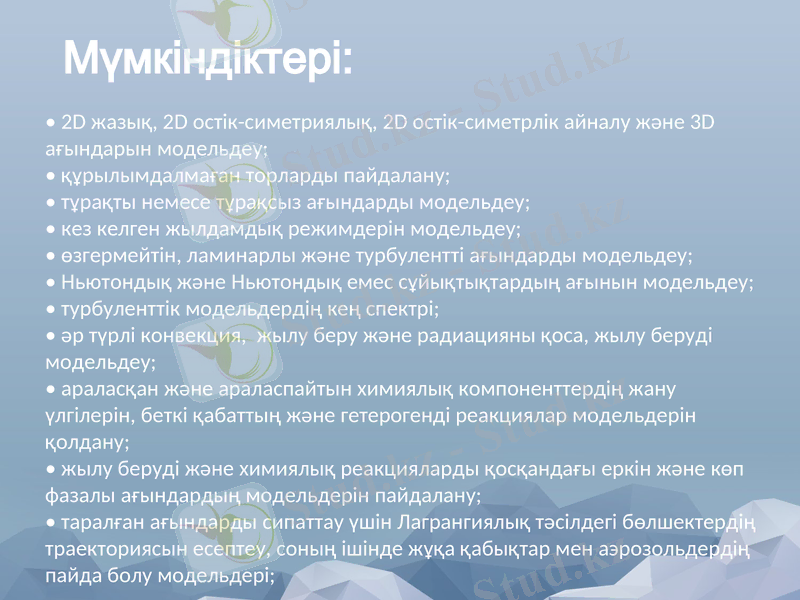

Мүмкіндіктері:
• 2D жазық, 2D остік-симетриялық, 2D остік-симетрлік айналу және 3D
ағындарын модельдеу;
• құрылымдалмаған торларды пайдалану;
• тұрақты немесе тұрақсыз ағындарды модельдеу;
• кез келген жылдамдық режимдерін модельдеу;
• өзгермейтін, ламинарлы және турбулентті ағындарды модельдеу;
• Ньютондық және Ньютондық емес сұйықтықтардың ағынын модельдеу;
• турбуленттік модельдердің кең спектрі;
• әр түрлі конвекция, жылу беру және радиацияны қоса, жылу беруді
модельдеу;
• араласқан және араласпайтын химиялық компоненттердің жану
үлгілерін, беткі қабаттың және гетерогенді реакциялар модельдерін
қолдану;
• жылу беруді және химиялық реакцияларды қосқандағы еркін және көп
фазалы ағындардың модельдерін пайдалану;
• таралған ағындарды сипаттау үшін Лагрангиялық тәсілдегі бөлшектердің
траекториясын есептеу, соның ішінде жұқа қабықтар мен аэрозольдердің
пайда болу модельдері;

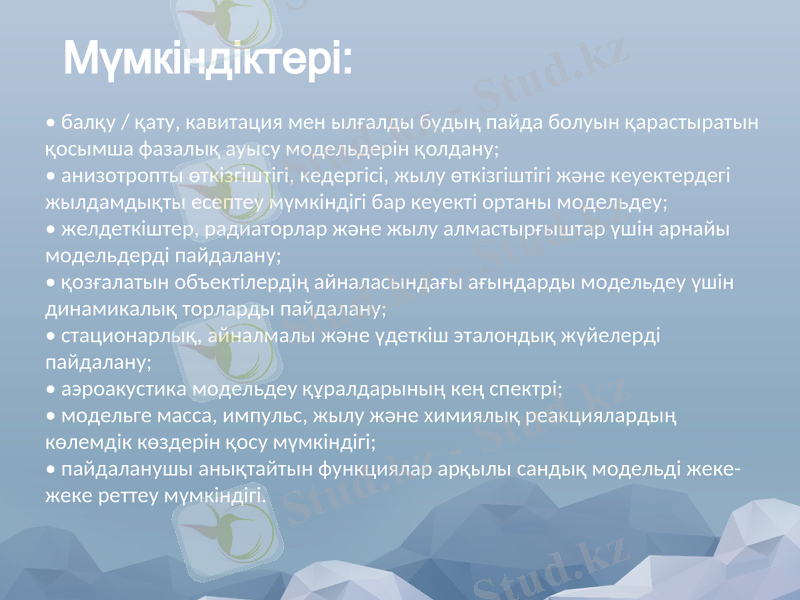

Мүмкіндіктері:
• балқу / қату, кавитация мен ылғалды будың пайда болуын қарастыратын
қосымша фазалық ауысу модельдерін қолдану;
• анизотропты өткізгіштігі, кедергісі, жылу өткізгіштігі және кеуектердегі
жылдамдықты есептеу мүмкіндігі бар кеуекті ортаны модельдеу;
• желдеткіштер, радиаторлар және жылу алмастырғыштар үшін арнайы
модельдерді пайдалану;
• қозғалатын объектілердің айналасындағы ағындарды модельдеу үшін
динамикалық торларды пайдалану;
• стационарлық, айналмалы және үдеткіш эталондық жүйелерді
пайдалану;
• аэроакустика модельдеу құралдарының кең спектрі;
• модельге масса, импульс, жылу және химиялық реакциялардың
көлемдік көздерін қосу мүмкіндігі;
• пайдаланушы анықтайтын функциялар арқылы сандық модельді жеке-
жеке реттеу мүмкіндігі.

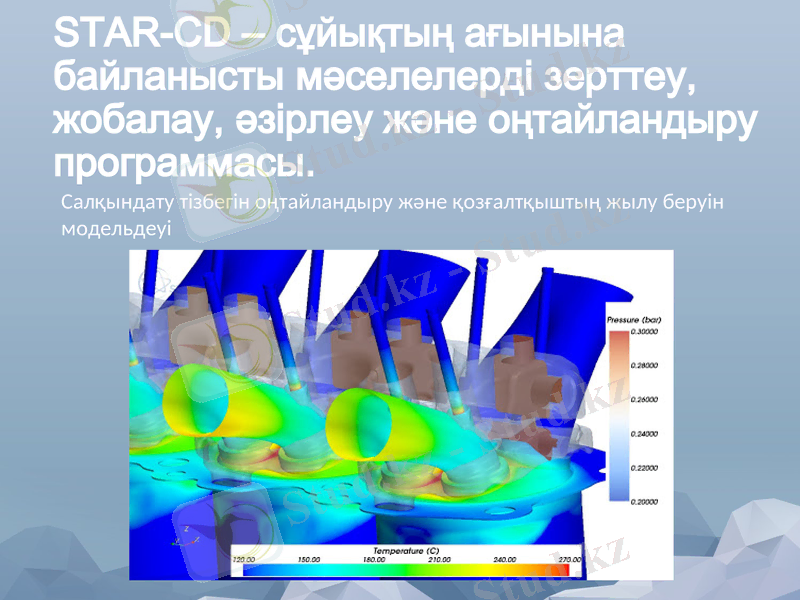

STAR-CD – сұйықтың ағынына байланысты
мәселелерді зерттеу, жобалау, әзірлеу және
оңтайландыру программасы.

Салқындату тізбегін оңтайландыру және қозғалтқыштың жылу беруін
модельдеуі

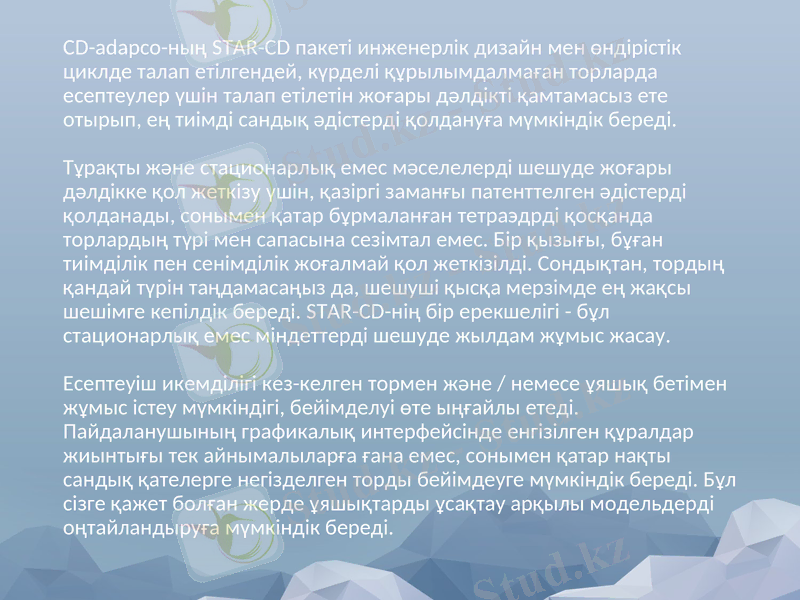

CD-adapco-ның STAR-CD пакеті инженерлік дизайн мен өндірістік
циклде талап етілгендей, күрделі құрылымдалмаған торларда
есептеулер үшін талап етілетін жоғары дәлдікті қамтамасыз ете
отырып, ең тиімді сандық әдістерді қолдануға мүмкіндік береді.

Тұрақты және стационарлық емес мәселелерді шешуде жоғары
дәлдікке қол жеткізу үшін, қазіргі заманғы патенттелген әдістерді
қолданады, сонымен қатар бұрмаланған тетраэдрді қосқанда
торлардың түрі мен сапасына сезімтал емес. Бір қызығы, бұған
тиімділік пен сенімділік жоғалмай қол жеткізілді. Сондықтан, тордың
қандай түрін таңдамасаңыз да, шешуші қысқа мерзімде ең жақсы
шешімге кепілдік береді. STAR-CD-нің бір ерекшелігі - бұл
стационарлық емес міндеттерді шешуде жылдам жұмыс жасау.

Есептеуіш икемділігі кез-келген тормен және / немесе ұяшық бетімен
жұмыс істеу мүмкіндігі, бейімделуі өте ыңғайлы етеді.
Пайдаланушының графикалық интерфейсінде енгізілген құралдар
жиынтығы тек айнымалыларға ғана емес, сонымен қатар нақты
сандық қателерге негізделген торды бейімдеуге мүмкіндік береді. Бұл
сізге қажет болған жерде ұяшықтарды ұсақтау арқылы модельдерді
оңтайландыруға мүмкіндік береді.

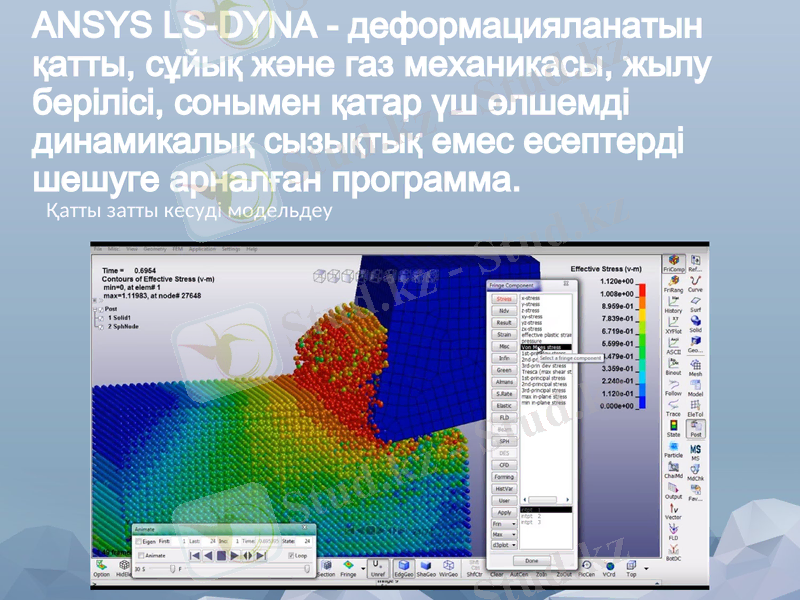

ANSYS LS-DYNA - деформацияланатын қатты,
сұйық және газ механикасы, жылу берілісі, сонымен
қатар үш өлшемді динамикалық сызықтық емес
есептерді шешуге арналған программа.
Қатты затты кесуді модельдеу

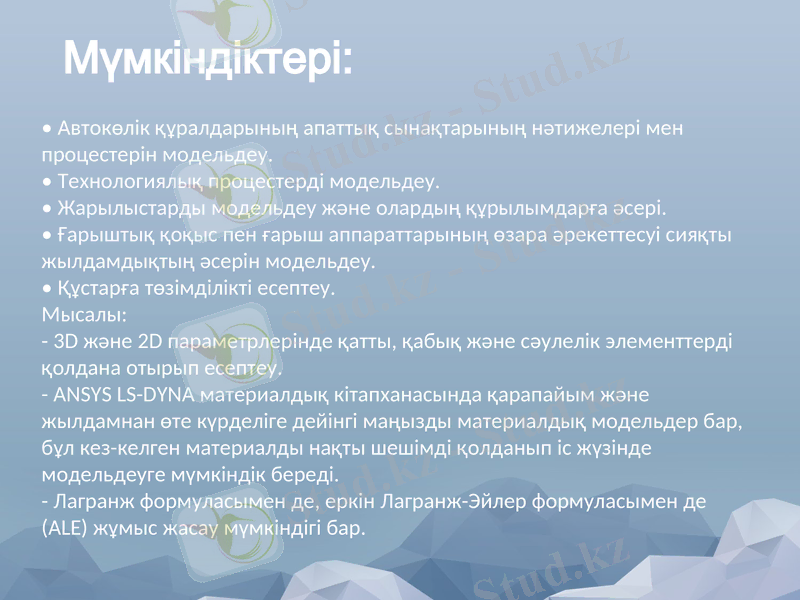

Мүмкіндіктері:
• Автокөлік құралдарының апаттық сынақтарының нәтижелері мен
процестерін модельдеу.
• Технологиялық процестерді модельдеу.
• Жарылыстарды модельдеу және олардың құрылымдарға әсері.
• Ғарыштық қоқыс пен ғарыш аппараттарының өзара әрекеттесуі сияқты
жылдамдықтың әсерін модельдеу.
• Құстарға төзімділікті есептеу.
Мысалы:
- 3D және 2D параметрлерінде қатты, қабық және сәулелік элементтерді
қолдана отырып есептеу.
- ANSYS LS-DYNA материалдық кітапханасында қарапайым және
жылдамнан өте күрделіге дейінгі маңызды материалдық модельдер бар,
бұл кез-келген материалды нақты шешімді қолданып іс жүзінде
модельдеуге мүмкіндік береді.
- Лагранж формуласымен де, еркін Лагранж-Эйлер формуласымен де
(ALE) жұмыс жасау мүмкіндігі бар.

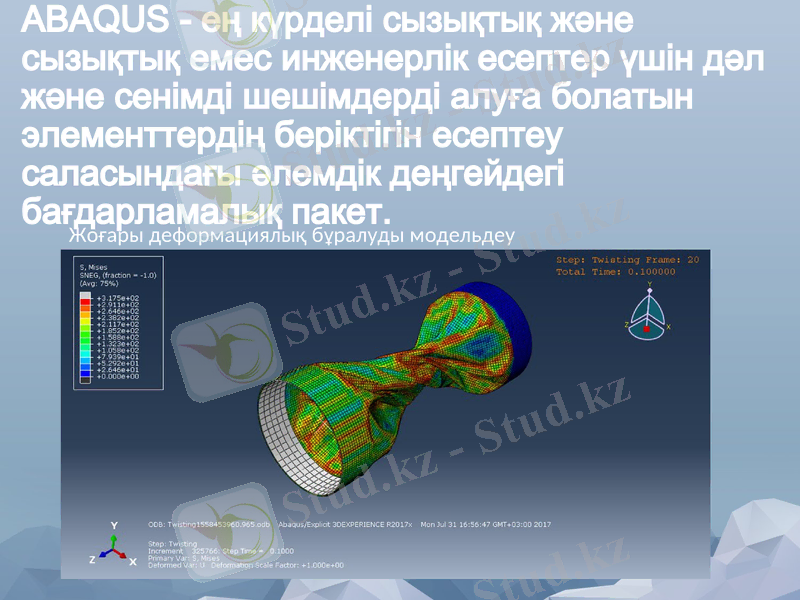

ABAQUS - ең күрделі сызықтық және сызықтық
емес инженерлік есептер үшін дәл және сенімді
шешімдерді алуға болатын элементтердің беріктігін
есептеу саласындағы әлемдік деңгейдегі
бағдарламалық пакет.
Жоғары деформациялық бұралуды модельдеу

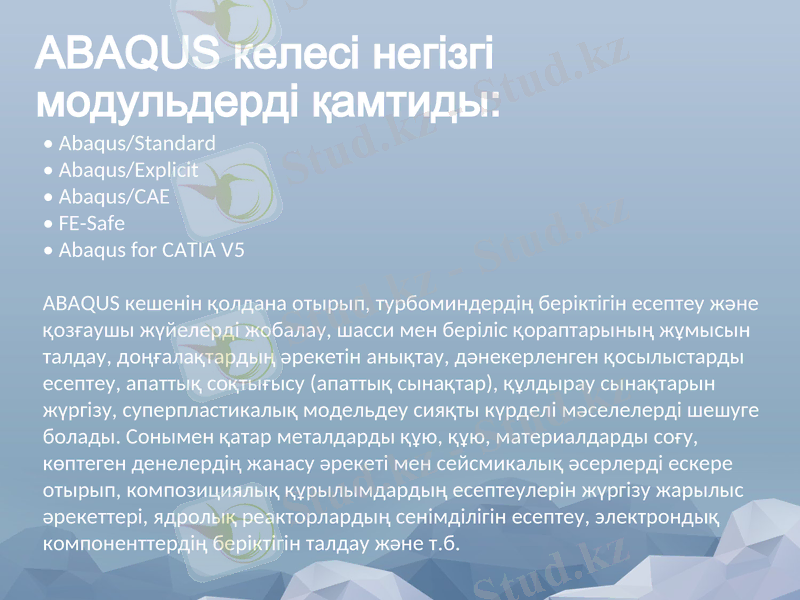

ABAQUS келесі негізгі модульдерді
қамтиды:
• Abaqus/Standard
• Abaqus/Explicit
• Abaqus/CAE
• FE-Safe
• Abaqus for CATIA V5

ABAQUS кешенін қолдана отырып, турбоминдердің беріктігін есептеу және
қозғаушы жүйелерді жобалау, шасси мен беріліс қораптарының жұмысын
талдау, доңғалақтардың әрекетін анықтау, дәнекерленген қосылыстарды
есептеу, апаттық соқтығысу (апаттық сынақтар), құлдырау сынақтарын
жүргізу, суперпластикалық модельдеу сияқты күрделі мәселелерді шешуге
болады. Сонымен қатар металдарды құю, құю, материалдарды соғу,
көптеген денелердің жанасу әрекеті мен сейсмикалық әсерлерді ескере
отырып, композициялық құрылымдардың есептеулерін жүргізу жарылыс
әрекеттері, ядролық реакторлардың сенімділігін есептеу, электрондық
компоненттердің беріктігін талдау және т.б.

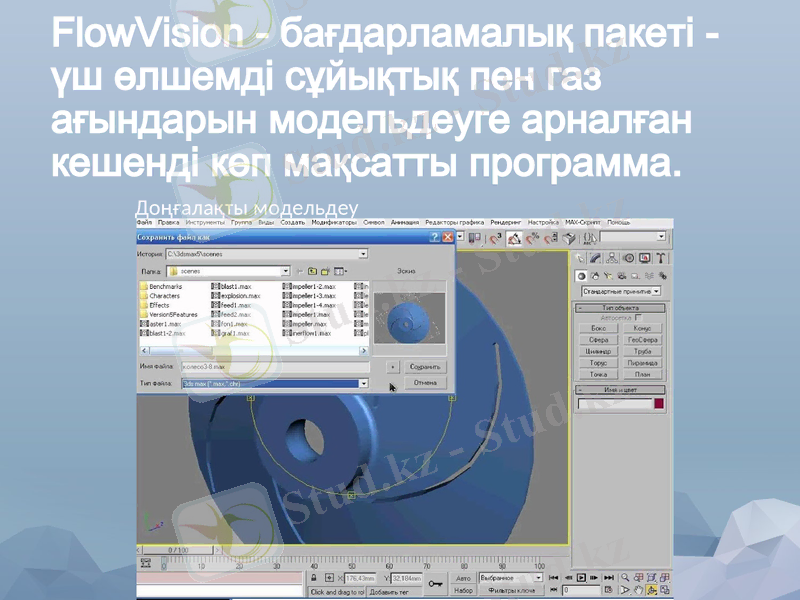

FlowVision - бағдарламалық пакеті - үш өлшемді
сұйықтық пен газ ағындарын модельдеуге арналған
кешенді көп мақсатты программа.

Доңғалақты модельдеу

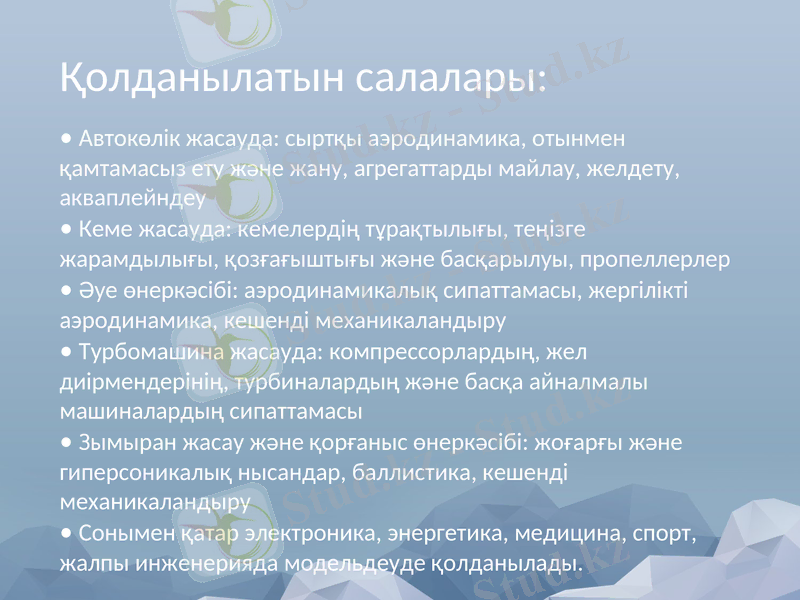

Қолданылатын салалары:
• Автокөлік жасауда: сыртқы аэродинамика, отынмен
қамтамасыз ету және жану, агрегаттарды майлау, желдету,
акваплейндеу
• Кеме жасауда: кемелердің тұрақтылығы, теңізге жарамдылығы,
қозғағыштығы және басқарылуы, пропеллерлер
• Әуе өнеркәсібі: аэродинамикалық сипаттамасы, жергілікті
аэродинамика, кешенді механикаландыру
• Турбомашина жасауда: компрессорлардың, жел
диірмендерінің, турбиналардың және басқа айналмалы
машиналардың сипаттамасы
• Зымыран жасау және қорғаныс өнеркәсібі: жоғарғы және
гиперсоникалық нысандар, баллистика, кешенді
механикаландыру
• Сонымен қатар электроника, энергетика, медицина, спорт,
жалпы инженерияда модельдеуде қолданылады.
MAGMASOFT - қалыптарға металл құюды,
кристалдану, кернеу және деформацияны есептеу,
құрылымды, перлит пен ферриттің таралуын және
басқа да көптеген процестерді модельдейтін программа.
Магма ағынын модельдеу
MAGMASOFT қолдану сізге мыналарға мүмкіндік береді:

- құюдың беріктілігі мен қатаюын оңтайландыру;
- қалыптардың температурасын есептеу;
- қақпа жүйесін оңтайландыру;
- құймалардың микро- және макроқұрылымын, қаттылығы мен
механикалық қасиеттерін болжау;
- қалдық кернеулер мен штаммдарды есептеу және азайту;
- жылу режимін модельдеу.
MAGMASOFT құю процесінің барлығына дерлік қолданылады, соның
ішінде:
жерге құю; салқын құю; күйдірілетін құймалар; жоғары қысымды құю
(бейтарап газ ортасында); төмен қысымды құю; сығымдап құю;
«Жартылай сұйық» штамптау - қысу процестері; автомобиль
доңғалақтарының құю (мамандандырылған модуль); DISA колбасыз
қалыптау желілеріне құю; бір немесе тұрақты түрдегі центрифугалалық
құю.
Қолданылған әдебиеттер:

https://supercomputer.susu.ru/users/instructio
ns/cfx_arch/

https://www.teplota.org.ua/2009-08-25-fluent
_gambit_ru.html

3 http://plmpedia.ru/wiki/STAR-CD

4 https://cae-expert.ru/product/ansys-ls-dyna

http://lvmflow.ru/liteinie-programmi/obzor-l
iteynyih-programm/magmasoft/
