Базистік элеватордың жобасы




Презентация қосу
Базистік
элеватордың жобасы
ҚР егін шаруашылығы

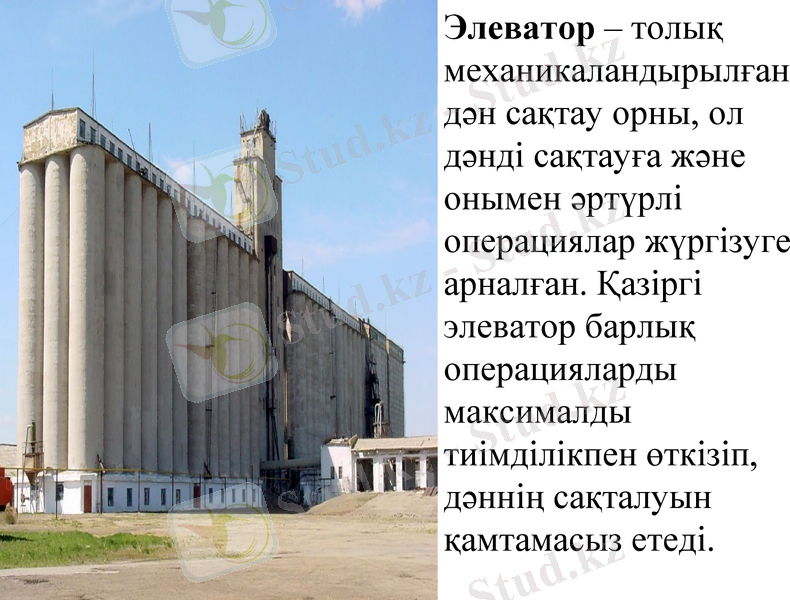

Элеватор – толық
механикаландырылған
дән сақтау орны, ол
дәнді сақтауға және
онымен әртүрлі
операциялар жүргізуге
арналған. Қазіргі
элеватор барлық
операцияларды
максималды
тиімділікпен өткізіп,
дәннің сақталуын
қамтамасыз етеді.

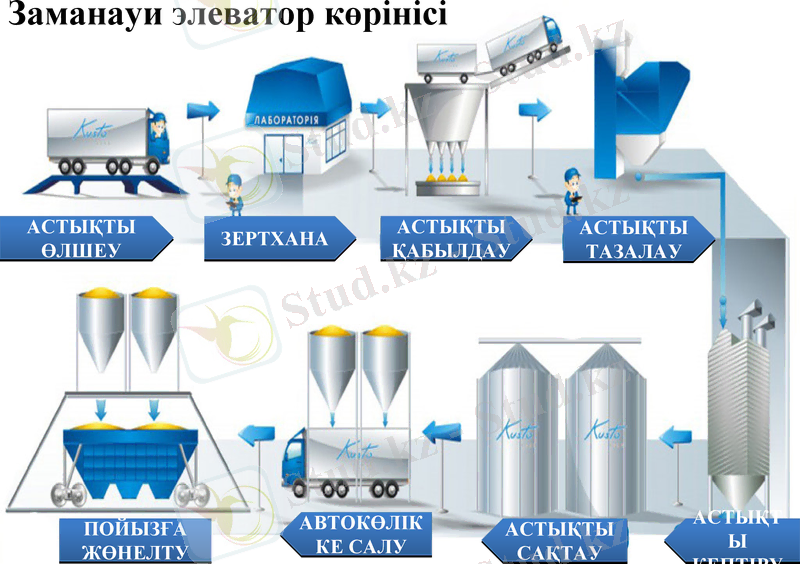

Заманауи элеватор көрінісі

АСТЫҚТЫ АСТЫҚТЫ АСТЫҚТЫ
ЗЕРТХАНА
ӨЛШЕУ ҚАБЫЛДАУ ТАЗАЛАУ

ПОЙЫЗҒА АВТОКӨЛІК АСТЫҚТЫ АСТЫҚТЫ
ЖӨНЕЛТУ КЕ САЛУ САҚТАУ КЕПТІРУ

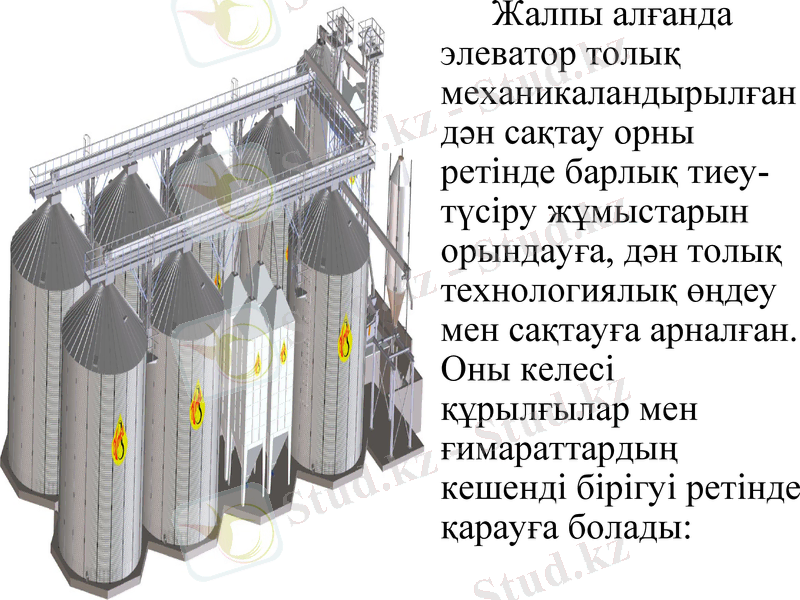

Жалпы алғанда
элеватор толық
механикаландырылған
дән сақтау орны
ретінде барлық тиеу-
түсіру жұмыстарын
орындауға, дән толық
технологиялық өңдеу
мен сақтауға арналған.
Оны келесі құрылғылар
мен ғимараттардың
кешенді бірігуі ретінде
қарауға болады:
6
• Аспирациялау және шаңды жою жүйесі.
• Қалдықтар цехі . 5
• әртүрлі көлік түрлері мен дән өңдеу
кәсіпорындарына жөнелтуге арналған 4
құрылғылар
• дәнді автомобильдерден, вагондардан және
кемелерден қабылдау құрылғылары
• көліктік және өзге жабдықтары бар силостық 2
корпус
• технологиялық көліктік жабдықтары бар 1
жұмыс ғимараты

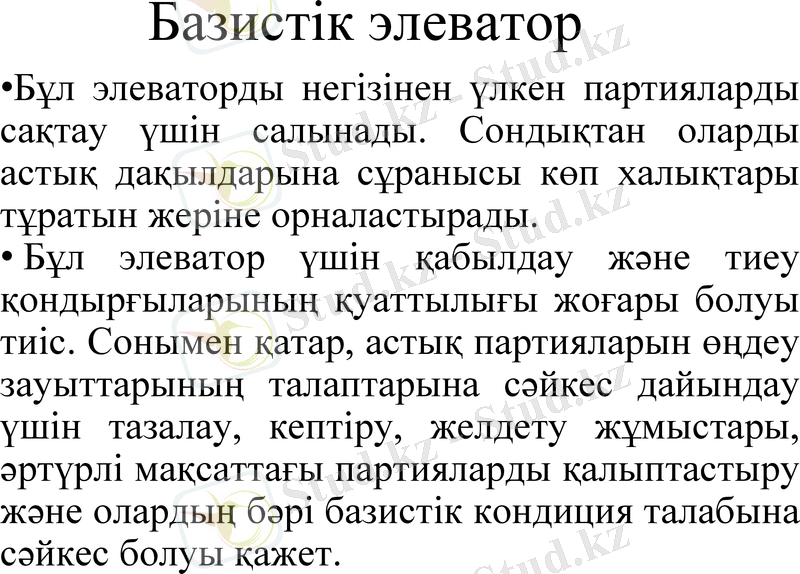

Базистік элеватор
• Бұл элеваторды негізінен үлкен партияларды
сақтау үшін салынады. Сондықтан оларды астық
дақылдарына сұранысы көп халықтары тұратын
жеріне орналастырады.
• Бұл элеватор үшін қабылдау және тиеу
қондырғыларының қуаттылығы жоғары болуы
тиіс. Сонымен қатар, астық партияларын өңдеу
зауыттарының талаптарына сәйкес дайындау
үшін тазалау, кептіру, желдету жұмыстары,
әртүрлі мақсаттағы партияларды қалыптастыру
және олардың бәрі базистік кондиция талабына
сәйкес болуы қажет.

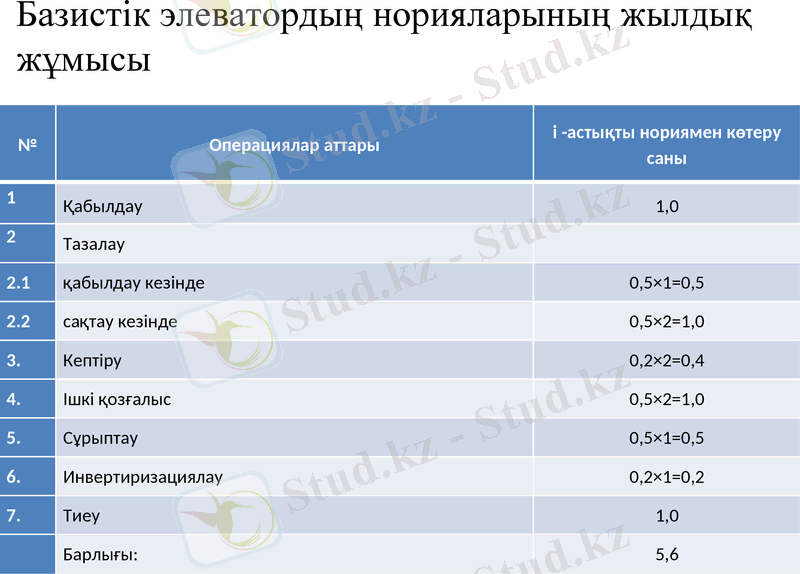

Базистік элеватордың норияларының жылдық
жұмысы
і -астықты нориямен көтеру
№ Операциялар аттары
саны

Қабылдау 1,0
Тазалау

2.1 қабылдау кезінде 0,5×1=0,5

2.2 сақтау кезінде 0,5×2=1,0

3. Кептіру 0,2×2=0,4

4. Ішкі қозғалыс 0,5×2=1,0

5. Сұрыптау 0,5×1=0,5

6. Инвертиризациялау 0,2×1=0,2

7. Тиеу 1,0

Барлығы: 5,6

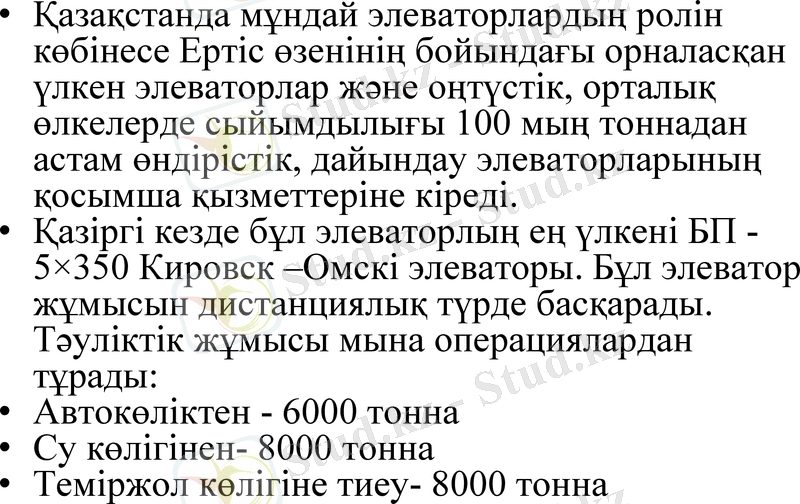

• Қазақстанда мұндай элеваторлардың ролін
көбінесе Ертіс өзенінің бойындағы орналасқан
үлкен элеваторлар және оңтүстік, орталық
өлкелерде сыйымдылығы 100 мың тоннадан астам
өндірістік, дайындау элеваторларының қосымша
қызметтеріне кіреді.
• Қазіргі кезде бұл элеваторлың ең үлкені БП -
5×350 Кировск –Омскі элеваторы. Бұл элеватор
жұмысын дистанциялық түрде басқарады.
Тәуліктік жұмысы мына операциялардан тұрады:
• Автокөліктен - 6000 тонна
• Су көлігінен- 8000 тонна
• Теміржол көлігіне тиеу- 8000 тонна

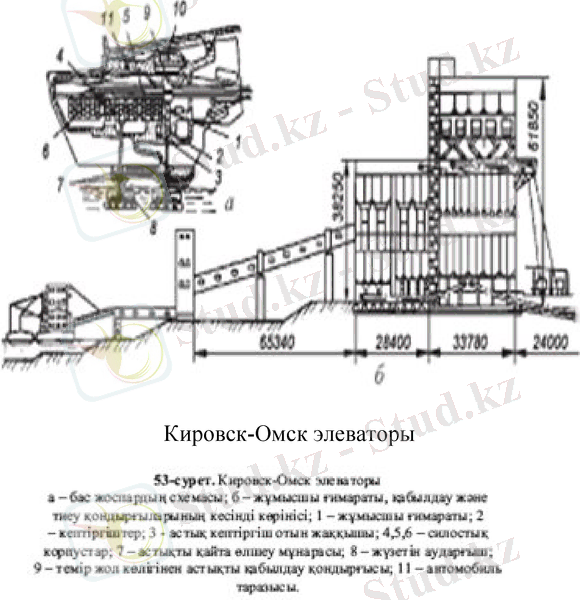

Кировск-Омск элеваторы

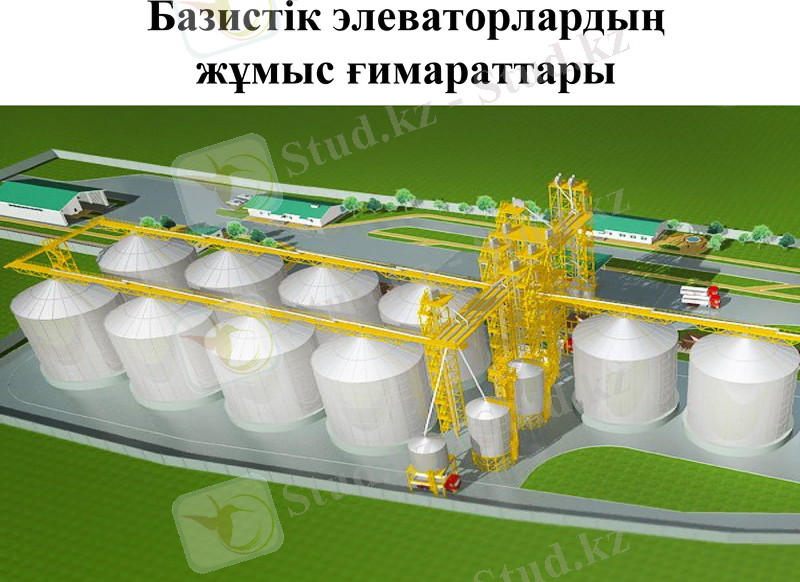

Базистік элеваторлардың
жұмыс ғимараттары

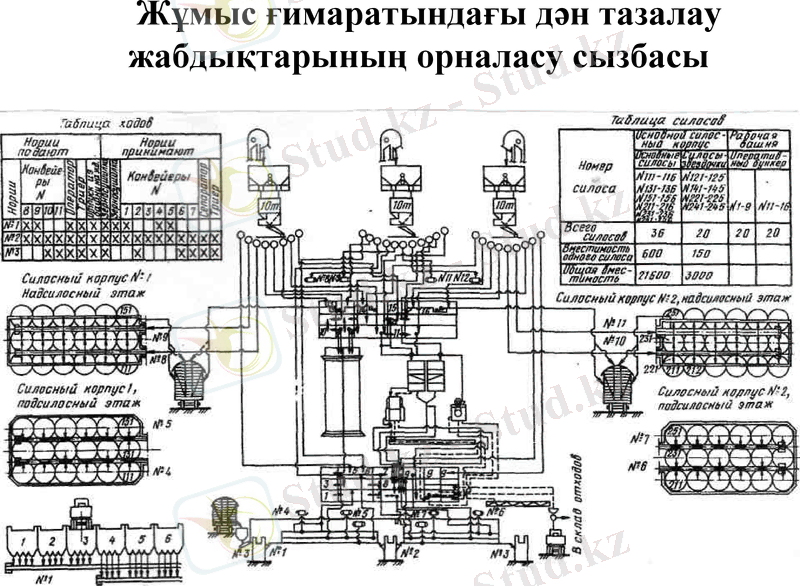

Жұмыс ғимаратындағы дән тазалау
жабдықтарының орналасу сызбасы

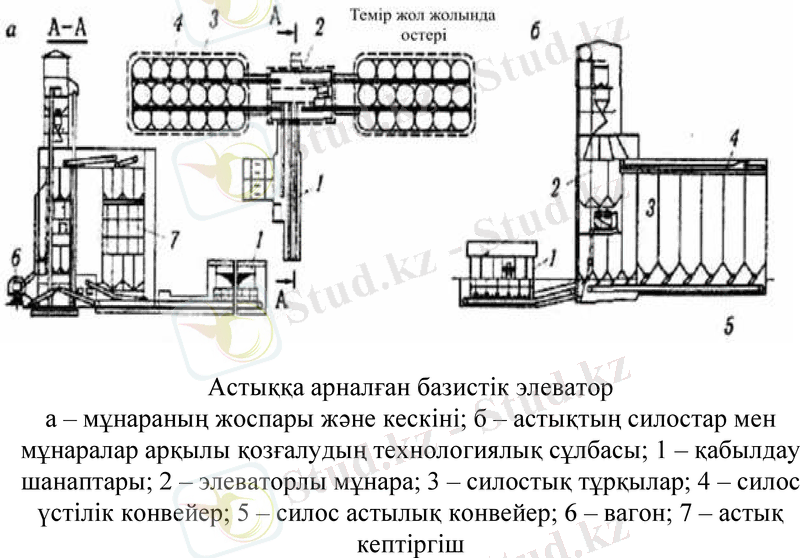

Астыққа арналған базистік элеватор
а – мұнараның жоспары және кескіні; б – астықтың силостар мен
мұнаралар арқылы қозғалудың технологиялық сұлбасы; 1 – қабылдау
шанаптары; 2 – элеваторлы мұнара; 3 – силостық тұрқылар; 4 – силос
үстілік конвейер; 5 – силос астылық конвейер; 6 – вагон; 7 – астық
кептіргіш
Назарларыңызға рахмет!
