М.Әуезов атындағы ОҚМУ колледжі

Вал бөлшектерінін дайындаудың технологиялық процесін
жобалау.

Орындаған: Абдулла Қамытжан
Қабылдаған : Тәліп Ақерке

Шымкент-2020.
Вал — машина мен механизмдердің айналдыру моментін жеткізуге және
онымен бірге айналатын бөлшектердің айналысын сүйемелдеуге арналған
машинаның бөлшег.Машина жасау ауыр өнеркәсіптің еңбек құралдарын, тұтыну
заттарын және қару-жарақ өнімдерін жасайтын негізгі саласы.

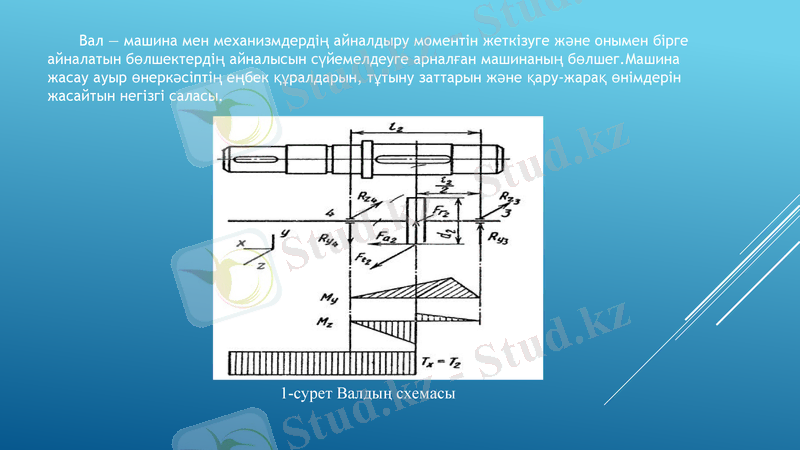

1-сурет Валдың схемасы

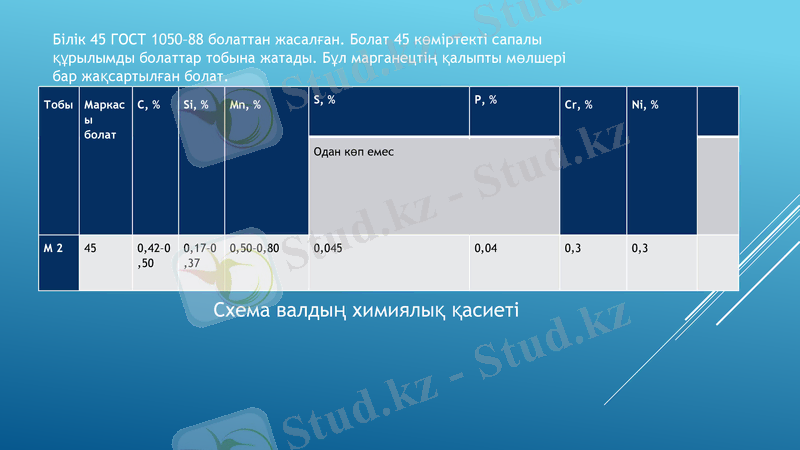

Білік 45 ГОСТ 1050–88 болаттан жасалған. Болат 45 көміртекті
сапалы құрылымды болаттар тобына жатады. Бұл марганецтің
қалыпты мөлшері бар жақсартылған болат.
Тоб Марк С, % Si, % Mn, % S, % P, % Cr, % Ni, %
ы асы
болат
Одан көп емес

М2 45 0,42– 0,17– 0,50–0,80 0,045 0,04 0,3 0,3
0,50 0,37

Схема валдың химиялық
қасиеті

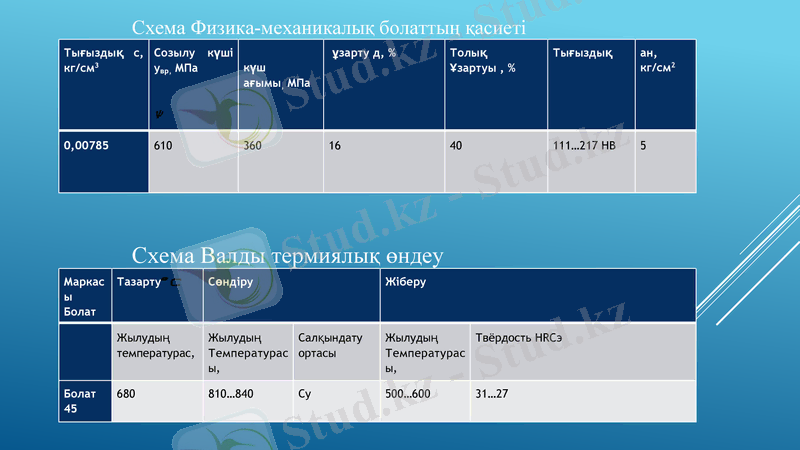

Схема Физика-механикалық болаттың қасиеті
Тығыздық Созылу ұзарту д, % Толық Тығыздық ан,
с, кг/см3 күші күш Ұзартуы , % кг/см2
увр, МПа ағымы, МП
а

0,00785 610 360 16 40 111…217 НВ 5

Схема Валды термиялық өндеу
Марк Тазарту Сөндіру Жіберу
асы
Болат

Жылудың Жылудың Салқындату Жылудың Твёрдость HRCэ
температура Температур ортасы Температур
с, асы, асы,

Болат 680 810…840 Су 500…600 31…27
Схема Валдың сызуы, дайындауы
Өлшем Номиналды мкм Сөндіру, мм Шеткі Дайындаман
Категориясы мөлшері, мм ауытқулар, мм ың көлемі,
мм

D1 25 0,63 2,0 29

D2 30 0,63 2,0 34

D3 40 10 2,0 44

D4 30 0,63 2,0 34

L1 58 10 2,0 60

L2 56 10 2,0 58

L3 85 10 2,0 85

L4 97 10 2,0 97

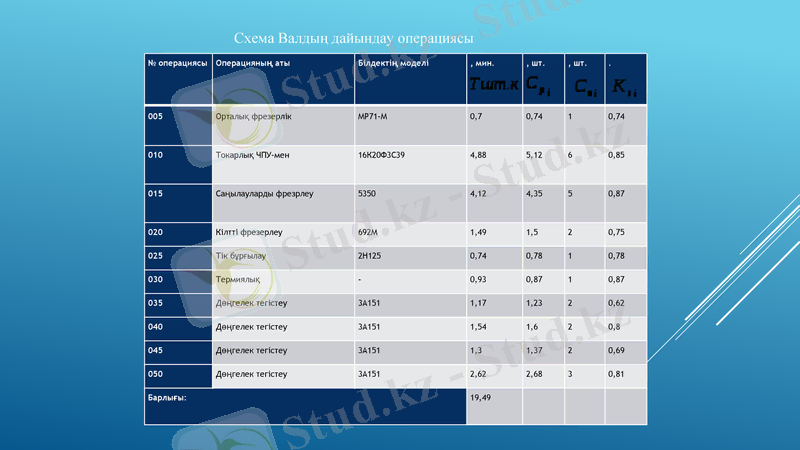

Схема Валдың дайындау операциясы
№ Операцияның аты Білдектің моделі , мин. , шт. , шт. .
операциясы

005 Орталық фрезерлік МР71-М 0,7 0,74 1 0,74

010 Токарлық ЧПУ-мен 16К20Ф3С39 4,88 5,12 6 0,85

015 Саңылауларды фрезрлеу 5350 4,12 4,35 5 0,87

020 Кілтті фрезерлеу 692М 1,49 1,5 2 0,75

025 Тік бұрғылау 2Н125 0,74 0,78 1 0,78

030 Термиялық - 0,93 0,87 1 0,87

035 Дөңгелек тегістеу 3А151 1,17 1,23 2 0,62

040 Дөңгелек тегістеу 3А151 1,54 1,6 2 0,8

045 Дөңгелек тегістеу 3А151 1,3 1,37 2 0,69

050 Дөңгелек тегістеу 3А151 2,62 2,68 3 0,81

Барлығы: 19,49

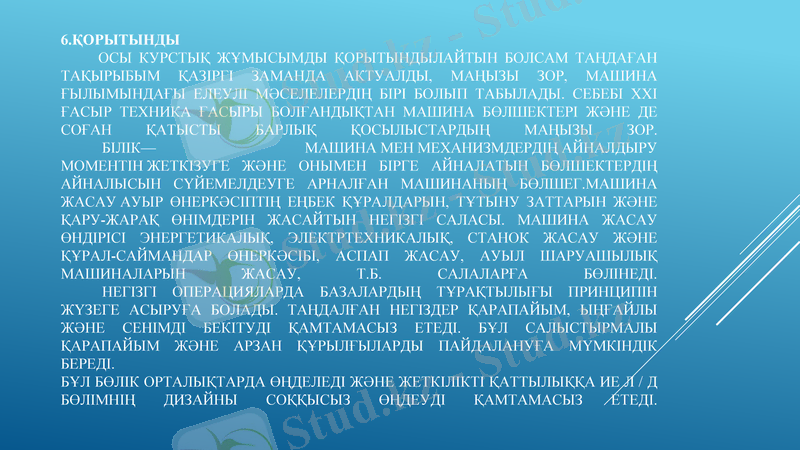

6.ҚОРЫТЫНДЫ
ОСЫ КУРСТЫҚ ЖҰМЫСЫМДЫ ҚОРЫТЫНДЫЛАЙТЫН БОЛСАМ ТАҢДАҒАН
ТАҚЫРЫБЫМ ҚАЗІРГІ ЗАМАНДА АКТУАЛДЫ, МАҢЫЗЫ ЗОР, МАШИНА ҒЫЛЫМЫНДАҒЫ
ЕЛЕУЛІ МӘСЕЛЕЛЕРДІҢ БІРІ БОЛЫП ТАБЫЛАДЫ. СЕБЕБІ XXI ҒАСЫР ТЕХНИКА ҒАСЫРЫ
БОЛҒАНДЫҚТАН МАШИНА БӨЛШЕКТЕРІ ЖӘНЕ ДЕ СОҒАН ҚАТЫСТЫ БАРЛЫҚ
ҚОСЫЛЫСТАРДЫҢ МАҢЫЗЫ ЗОР.
БІЛІК— МАШИНА МЕН МЕХАНИЗМДЕРДІҢ АЙНАЛДЫРУ МОМЕНТІН ЖЕТКІЗУГЕ
ЖӘНЕ ОНЫМЕН БІРГЕ АЙНАЛАТЫН БӨЛШЕКТЕРДІҢ АЙНАЛЫСЫН СҮЙЕМЕЛДЕУГЕ
АРНАЛҒАН МАШИНАНЫҢ БӨЛШЕГ.МАШИНА ЖАСАУ АУЫР ӨНЕРКӘСІПТІҢ ЕҢБЕК
ҚҰРАЛДАРЫН, ТҰТЫНУ ЗАТТАРЫН ЖӘНЕ ҚАРУ-ЖАРАҚ ӨНІМДЕРІН ЖАСАЙТЫН НЕГІЗГІ
САЛАСЫ. МАШИНА ЖАСАУ ӨНДІРІСІ ЭНЕРГЕТИКАЛЫҚ, ЭЛЕКТРТЕХНИКАЛЫҚ, СТАНОК
ЖАСАУ ЖӘНЕ ҚҰРАЛ-САЙМАНДАР ӨНЕРКӘСІБІ, АСПАП ЖАСАУ, АУЫЛ ШАРУАШЫЛЫҚ
МАШИНАЛАРЫН ЖАСАУ, Т.Б. САЛАЛАРҒА БӨЛІНЕДІ.
НЕГІЗГІ ОПЕРАЦИЯЛАРДА БАЗАЛАРДЫҢ ТҰРАҚТЫЛЫҒЫ ПРИНЦИПІН ЖҮЗЕГЕ
АСЫРУҒА БОЛАДЫ. ТАҢДАЛҒАН НЕГІЗДЕР ҚАРАПАЙЫМ, ЫҢҒАЙЛЫ ЖӘНЕ СЕНІМДІ
БЕКІТУДІ ҚАМТАМАСЫЗ ЕТЕДІ. БҰЛ САЛЫСТЫРМАЛЫ ҚАРАПАЙЫМ ЖӘНЕ АРЗАН
ҚҰРЫЛҒЫЛАРДЫ ПАЙДАЛАНУҒА МҮМКІНДІК БЕРЕДІ.
БҰЛ БӨЛІК ОРТАЛЫҚТАРДА ӨҢДЕЛЕДІ ЖӘНЕ ЖЕТКІЛІКТІ ҚАТТЫЛЫҚҚА ИЕ Л / Д
БӨЛІМНІҢ ДИЗАЙНЫ СОҚҚЫСЫЗ ӨҢДЕУДІ ҚАМТАМАСЫЗ ЕТЕДІ.

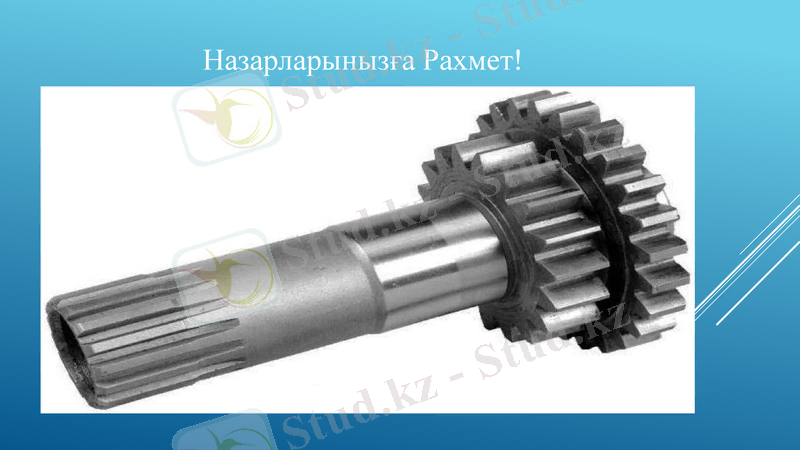

Назарларынызға Рахмет!
