М.Әуезов атындағы ОҚМУ колледжі

Вал бөлшектерінін дайындаудың технологиялық процесін
жобалау.

Орындаған: Абдулла Қамытжан
Қабылдаған : Тәліп Ақерке

Шымкент-2020.
Вал — машина мен механизмдердің айналдыру моментін жеткізуге және
онымен бірге айналатын бөлшектердің айналысын сүйемелдеуге арналған
машинаның бөлшег.Машина жасау ауыр өнеркәсіптің еңбек құралдарын, тұтыну
заттарын және қару-жарақ өнімдерін жасайтын негізгі саласы.

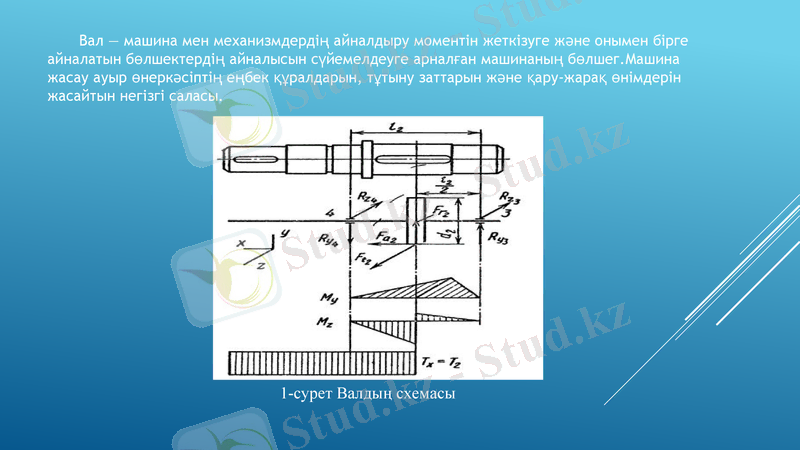

1-сурет Валдың схемасы

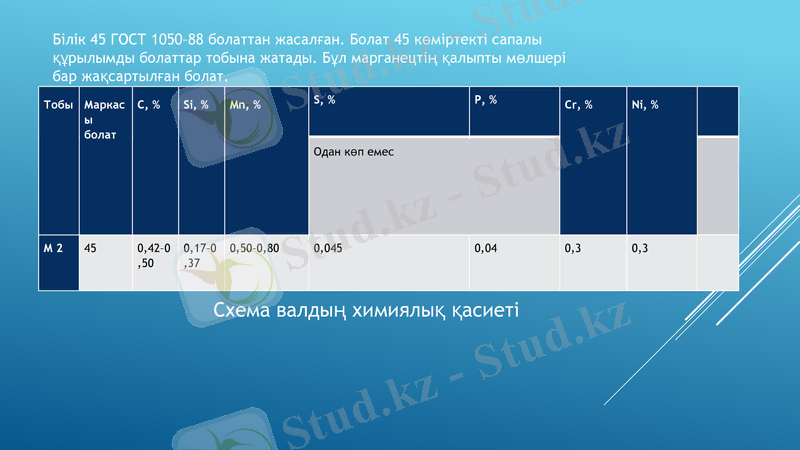

Білік 45 ГОСТ 1050–88 болаттан жасалған. Болат 45 көміртекті
сапалы құрылымды болаттар тобына жатады. Бұл марганецтің
қалыпты мөлшері бар жақсартылған болат.
Тоб Марк С, % Si, % Mn, % S, % P, % Cr, % Ni, %
ы асы
болат
Одан көп емес

М2 45 0,42– 0,17– 0,50–0,80 0,045 0,04 0,3 0,3
0,50 0,37

Схема валдың химиялық
қасиеті

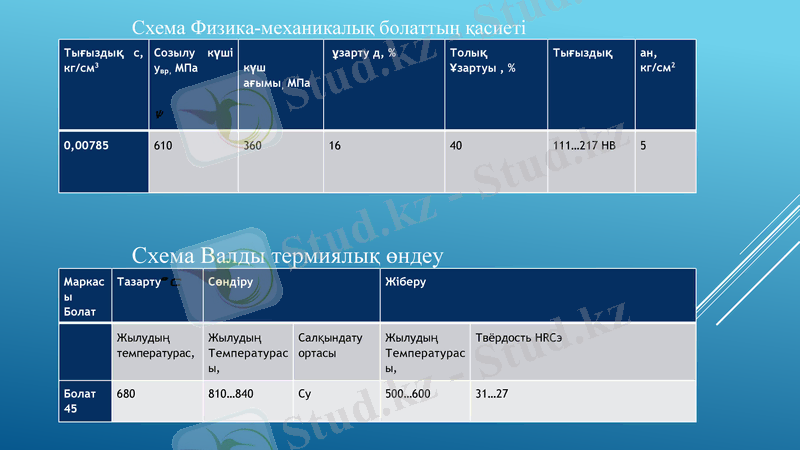

Схема Физика-механикалық болаттың қасиеті
Тығыздық Созылу ұзарту д, % Толық Тығыздық ан,
с, кг/см3 күші күш Ұзартуы , % кг/см2
увр, МПа ағымы, МП
а

0,00785 610 360 16 40 111…217 НВ 5

Схема Валды термиялық өндеу
Марк Тазарту Сөндіру Жіберу
асы
Болат

Жылудың Жылудың Салқындату Жылудың Твёрдость HRCэ
температура Температур ортасы Температур
с, асы, асы,

Болат 680 810…840 Су 500…600 31…27

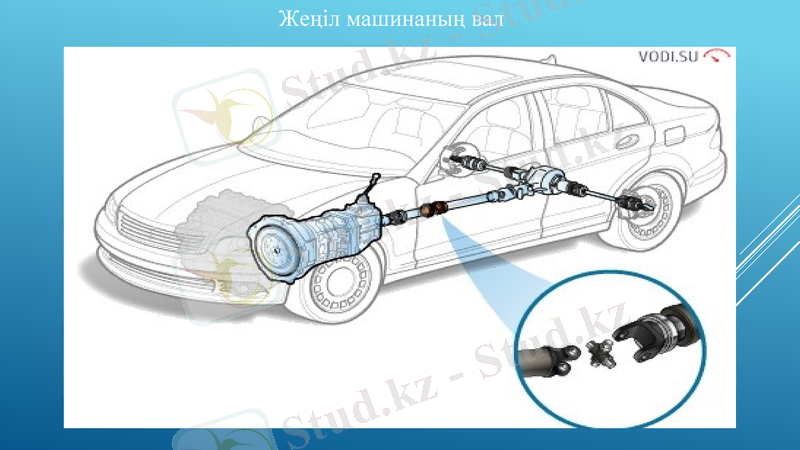

Жеңіл машинаның вал

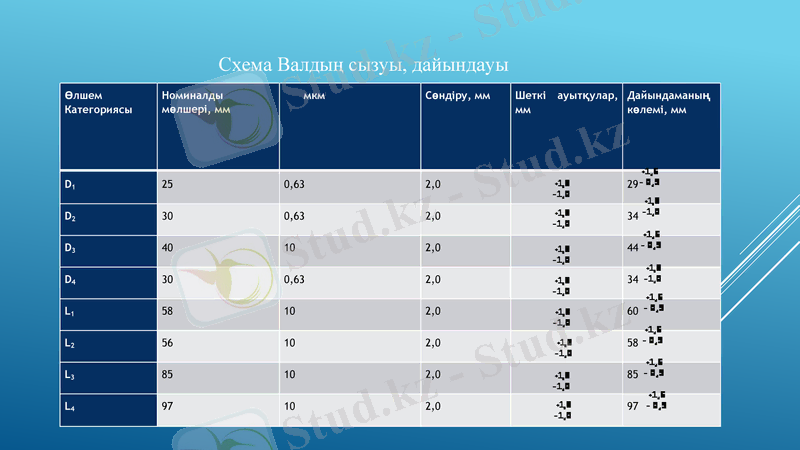

Схема Валдың сызуы, дайындауы
Өлшем Номиналды мкм Сөндіру, мм Шеткі Дайындаман
Категориясы мөлшері, мм ауытқулар, мм ың көлемі,
мм

D1 25 0,63 2,0 29

D2 30 0,63 2,0 34

D3 40 10 2,0 44

D4 30 0,63 2,0 34

L1 58 10 2,0 60

L2 56 10 2,0 58

L3 85 10 2,0 85

L4 97 10 2,0 97

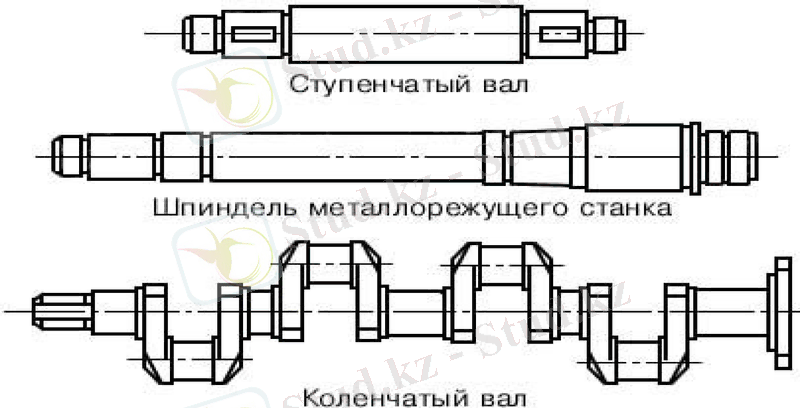

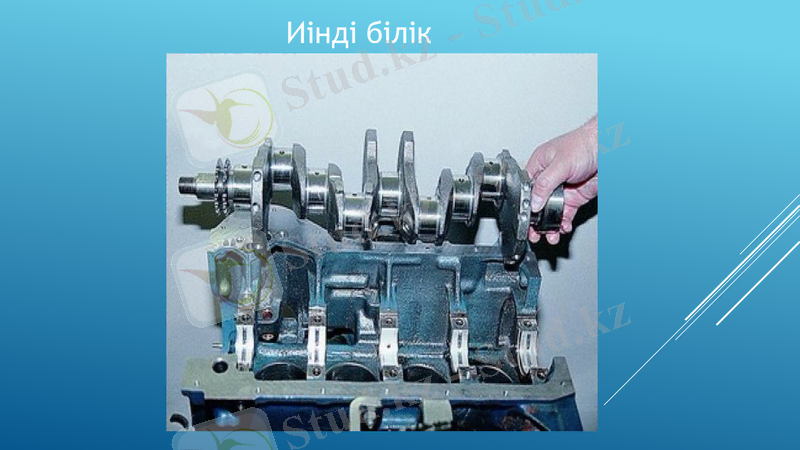

Иінді білік

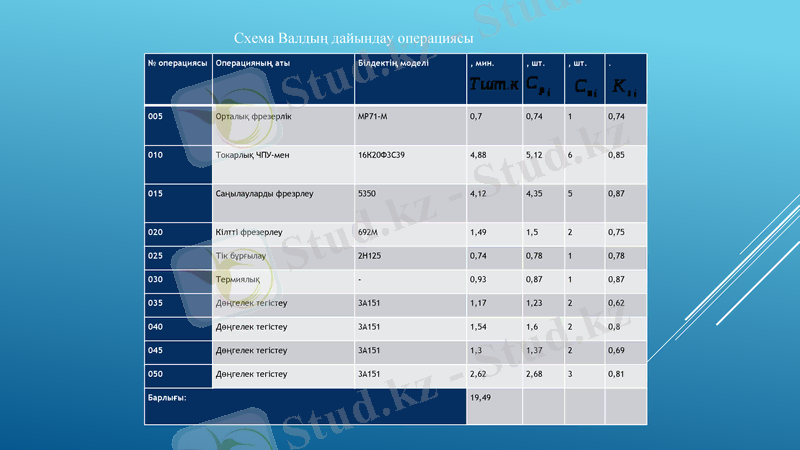

Схема Валдың дайындау операциясы
№ Операцияның аты Білдектің моделі , мин. , шт. , шт. .
операциясы

005 Орталық фрезерлік МР71-М 0,7 0,74 1 0,74

010 Токарлық ЧПУ-мен 16К20Ф3С39 4,88 5,12 6 0,85

015 Саңылауларды фрезрлеу 5350 4,12 4,35 5 0,87

020 Кілтті фрезерлеу 692М 1,49 1,5 2 0,75

025 Тік бұрғылау 2Н125 0,74 0,78 1 0,78

030 Термиялық - 0,93 0,87 1 0,87

035 Дөңгелек тегістеу 3А151 1,17 1,23 2 0,62

040 Дөңгелек тегістеу 3А151 1,54 1,6 2 0,8

045 Дөңгелек тегістеу 3А151 1,3 1,37 2 0,69

050 Дөңгелек тегістеу 3А151 2,62 2,68 3 0,81

Барлығы: 19,49

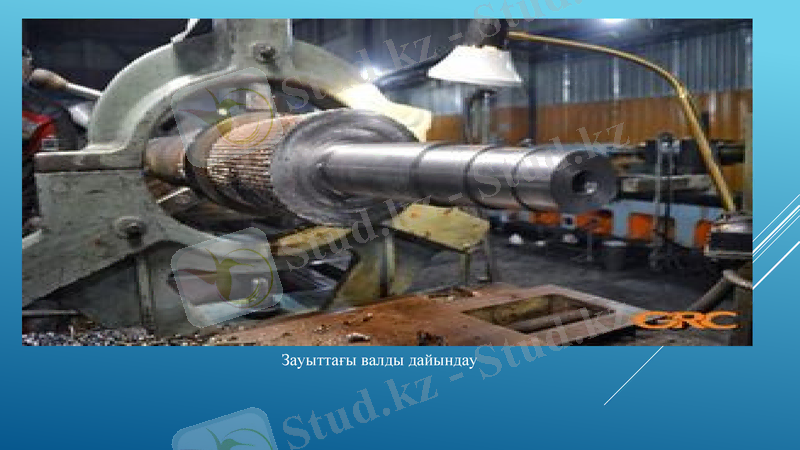

Зауыттағы валды дайындау

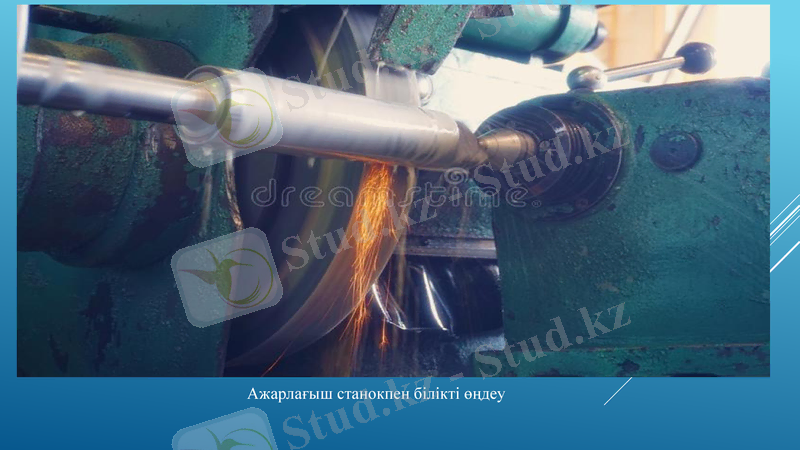

Ажарлағыш станокпен білікті өңдеу

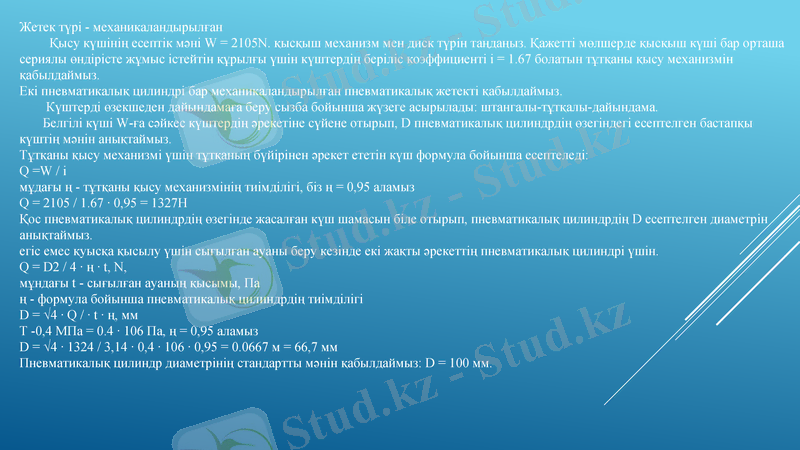

Жетек түрі - механикаландырылған
Қысу күшінің есептік мәні W = 2105N. қысқыш механизм мен диск түрін таңдаңыз. Қажетті мөлшерде қысқыш күші бар орташа
сериялы өндірісте жұмыс істейтін құрылғы үшін күштердің беріліс коэффициенті i = 1.67 болатын тұтқаны қысу механизмін
қабылдаймыз.
Екі пневматикалық цилиндрі бар механикаландырылған пневматикалық жетекті қабылдаймыз.
Күштерді өзекшеден дайындамаға беру сызба бойынша жүзеге асырылады: штангалы-тұтқалы-дайындама.
Белгілі күші W-ға сәйкес күштердің әрекетіне сүйене отырып, D пневматикалық цилиндрдің өзегіндегі есептелген бастапқы
күштің мәнін анықтаймыз.
Тұтқаны қысу механизмі үшін тұтқаның бүйірінен әрекет ететін күш формула бойынша есептеледі:
Q =W / i
мұдағы ң - тұтқаны қысу механизмінің тиімділігі, біз ң = 0,95 аламыз
Q = 2105 / 1.67 · 0,95 = 1327H
Қос пневматикалық цилиндрдің өзегінде жасалған күш шамасын біле отырып, пневматикалық цилиндрдің D есептелген диаметрін
анықтаймыз.
егіс емес қуысқа қысылу үшін сығылған ауаны беру кезінде екі жақты әрекеттің пневматикалық цилиндрі үшін.
Q = D2 / 4 · ң · t, N,
мұндағы t - сығылған ауаның қысымы, Па
ң - формула бойынша пневматикалық цилиндрдің тиімділігі
D = √4 · Q / · t · ң, мм
T -0,4 МПа = 0.4 · 106 Па, ң = 0,95 аламыз
D = √4 · 1324 / 3,14 · 0,4 · 106 · 0,95 = 0.0667 м = 66,7 мм
Пневматикалық цилиндр диаметрінің стандартты мәнін қабылдаймыз: D = 100 мм.

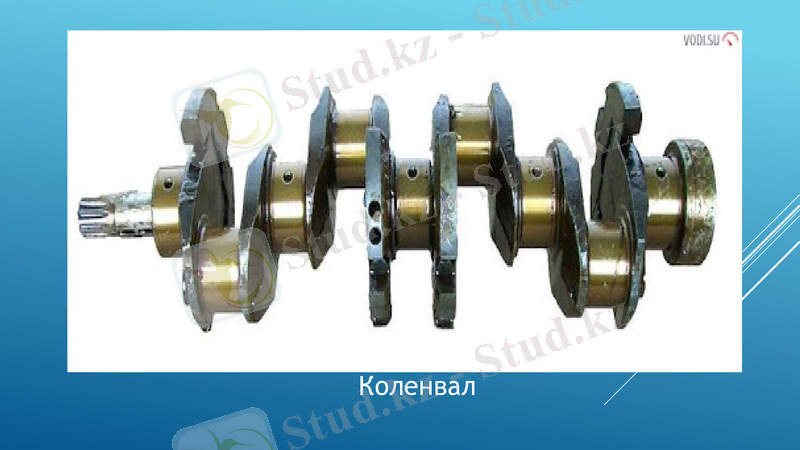

Коленвал

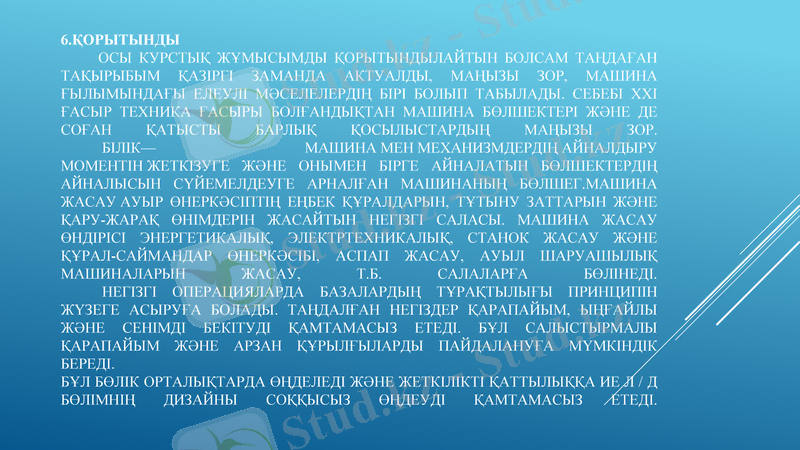

6.ҚОРЫТЫНДЫ
ОСЫ КУРСТЫҚ ЖҰМЫСЫМДЫ ҚОРЫТЫНДЫЛАЙТЫН БОЛСАМ ТАҢДАҒАН
ТАҚЫРЫБЫМ ҚАЗІРГІ ЗАМАНДА АКТУАЛДЫ, МАҢЫЗЫ ЗОР, МАШИНА ҒЫЛЫМЫНДАҒЫ
ЕЛЕУЛІ МӘСЕЛЕЛЕРДІҢ БІРІ БОЛЫП ТАБЫЛАДЫ. СЕБЕБІ XXI ҒАСЫР ТЕХНИКА ҒАСЫРЫ
БОЛҒАНДЫҚТАН МАШИНА БӨЛШЕКТЕРІ ЖӘНЕ ДЕ СОҒАН ҚАТЫСТЫ БАРЛЫҚ
ҚОСЫЛЫСТАРДЫҢ МАҢЫЗЫ ЗОР.
БІЛІК— МАШИНА МЕН МЕХАНИЗМДЕРДІҢ АЙНАЛДЫРУ МОМЕНТІН ЖЕТКІЗУГЕ
ЖӘНЕ ОНЫМЕН БІРГЕ АЙНАЛАТЫН БӨЛШЕКТЕРДІҢ АЙНАЛЫСЫН СҮЙЕМЕЛДЕУГЕ
АРНАЛҒАН МАШИНАНЫҢ БӨЛШЕГ.МАШИНА ЖАСАУ АУЫР ӨНЕРКӘСІПТІҢ ЕҢБЕК
ҚҰРАЛДАРЫН, ТҰТЫНУ ЗАТТАРЫН ЖӘНЕ ҚАРУ-ЖАРАҚ ӨНІМДЕРІН ЖАСАЙТЫН НЕГІЗГІ
САЛАСЫ. МАШИНА ЖАСАУ ӨНДІРІСІ ЭНЕРГЕТИКАЛЫҚ, ЭЛЕКТРТЕХНИКАЛЫҚ, СТАНОК
ЖАСАУ ЖӘНЕ ҚҰРАЛ-САЙМАНДАР ӨНЕРКӘСІБІ, АСПАП ЖАСАУ, АУЫЛ ШАРУАШЫЛЫҚ
МАШИНАЛАРЫН ЖАСАУ, Т.Б. САЛАЛАРҒА БӨЛІНЕДІ.
НЕГІЗГІ ОПЕРАЦИЯЛАРДА БАЗАЛАРДЫҢ ТҰРАҚТЫЛЫҒЫ ПРИНЦИПІН ЖҮЗЕГЕ
АСЫРУҒА БОЛАДЫ. ТАҢДАЛҒАН НЕГІЗДЕР ҚАРАПАЙЫМ, ЫҢҒАЙЛЫ ЖӘНЕ СЕНІМДІ
БЕКІТУДІ ҚАМТАМАСЫЗ ЕТЕДІ. БҰЛ САЛЫСТЫРМАЛЫ ҚАРАПАЙЫМ ЖӘНЕ АРЗАН
ҚҰРЫЛҒЫЛАРДЫ ПАЙДАЛАНУҒА МҮМКІНДІК БЕРЕДІ.
БҰЛ БӨЛІК ОРТАЛЫҚТАРДА ӨҢДЕЛЕДІ ЖӘНЕ ЖЕТКІЛІКТІ ҚАТТЫЛЫҚҚА ИЕ Л / Д
БӨЛІМНІҢ ДИЗАЙНЫ СОҚҚЫСЫЗ ӨҢДЕУДІ ҚАМТАМАСЫЗ ЕТЕДІ.

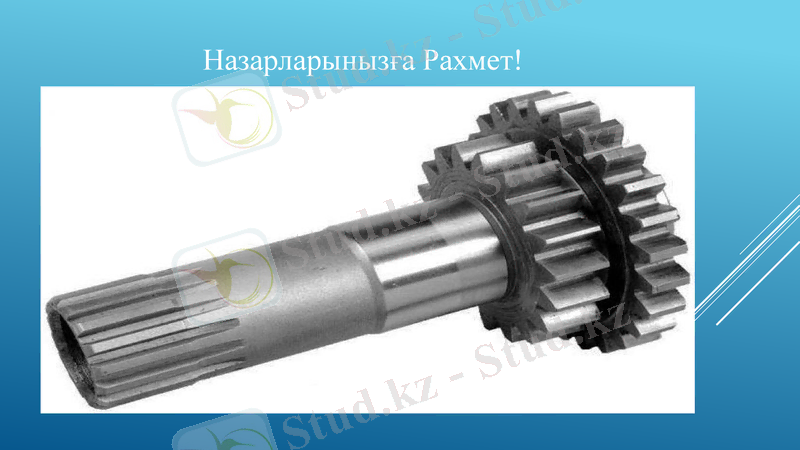

Назарларынызға Рахмет!
