Арналы рециркуляциялық жылытқышы бар туннельді пештер
Презентация қосу
Арналы рециркуляциялық
жылытқышы бар туннельді пештер
Жоспар
Арналы рециркуляциялық жылытқышы бар туннельді пештердің турлері

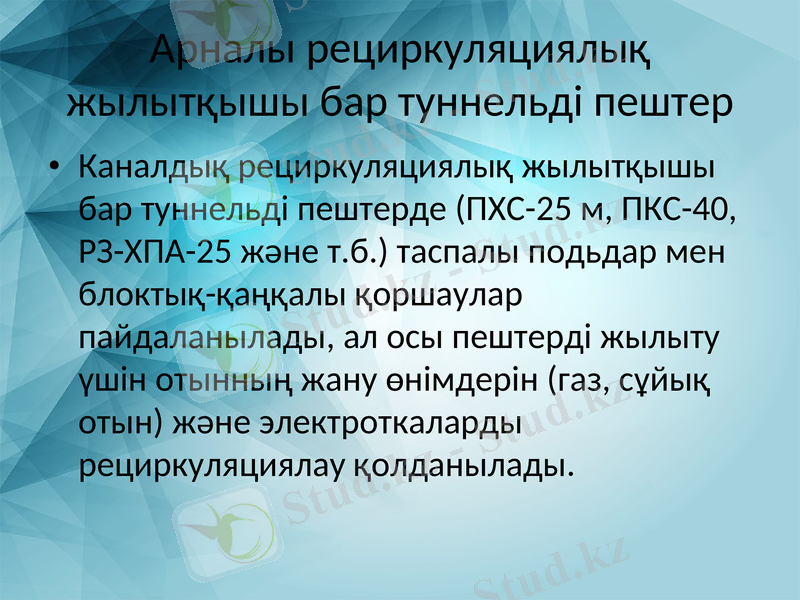

Арналы рециркуляциялық
жылытқышы бар туннельді пештер
• Каналдық рециркуляциялық жылытқышы
бар туннельді пештерде (ПХС-25 м, ПКС-40,
РЗ-ХПА-25 және т.б.) таспалы подьдар мен
блоктық-қаңқалы қоршаулар
пайдаланылады, ал осы пештерді жылыту
үшін отынның жану өнімдерін (газ, сұйық
отын) және электроткаларды
рециркуляциялау қолданылады.

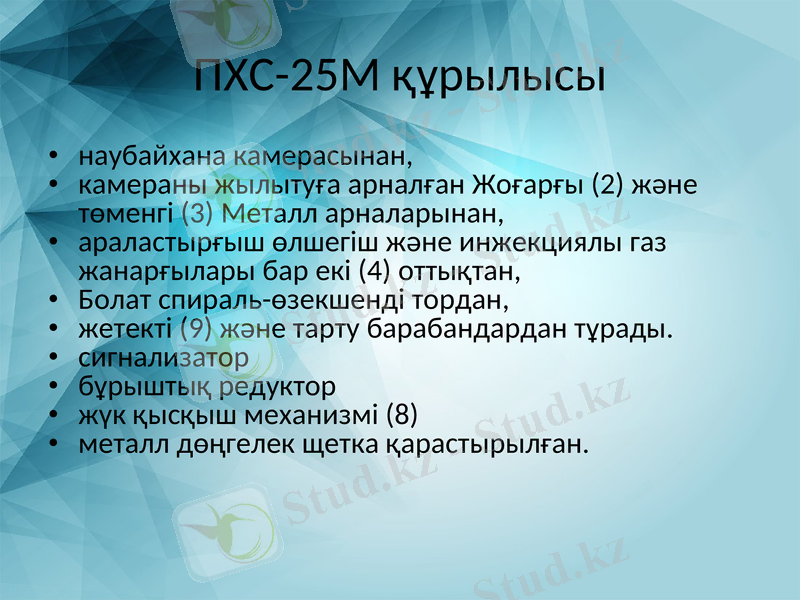

ПХС-25М құрылысы
• наубайхана камерасынан,
• камераны жылытуға арналған Жоғарғы (2) және төменгі (3)
Металл арналарынан,
• араластырғыш өлшегіш және инжекциялы газ жанарғылары
бар екі (4) оттықтан,
• Болат спираль-өзекшенді тордан,
• жетекті (9) және тарту барабандардан тұрады.
• сигнализатор
• бұрыштық редуктор
• жүк қысқыш механизмі (8)
• металл дөңгелек щетка қарастырылған.

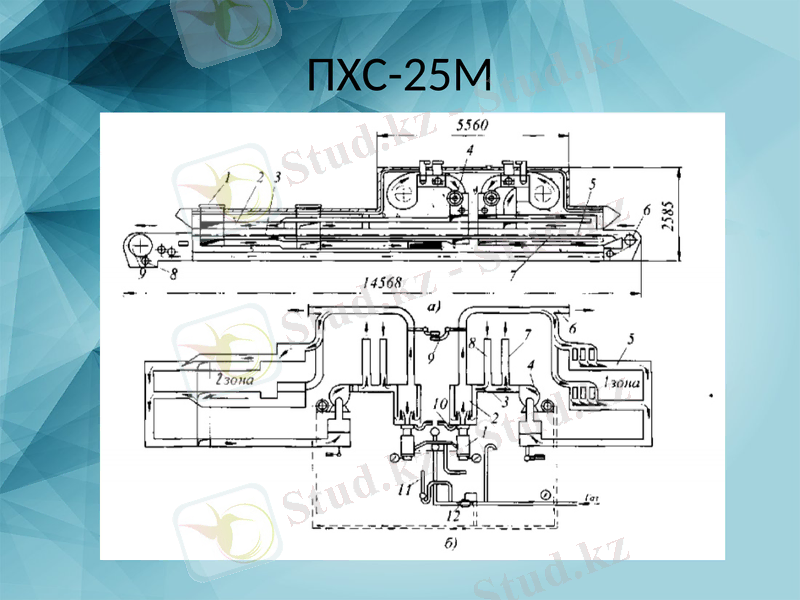

ПХС-25М
Конвейерді

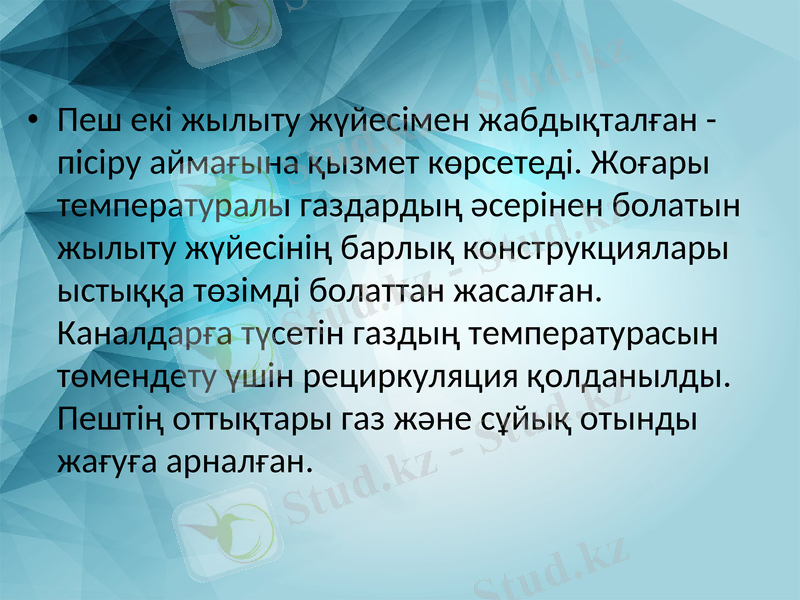

• Пеш екі жылыту жүйесімен жабдықталған -
пісіру аймағына қызмет көрсетеді. Жоғары
температуралы газдардың әсерінен болатын
жылыту жүйесінің барлық конструкциялары
ыстыққа төзімді болаттан жасалған.
Каналдарға түсетін газдың температурасын
төмендету үшін рециркуляция қолданылды.
Пештің оттықтары газ және сұйық отынды
жағуға арналған.

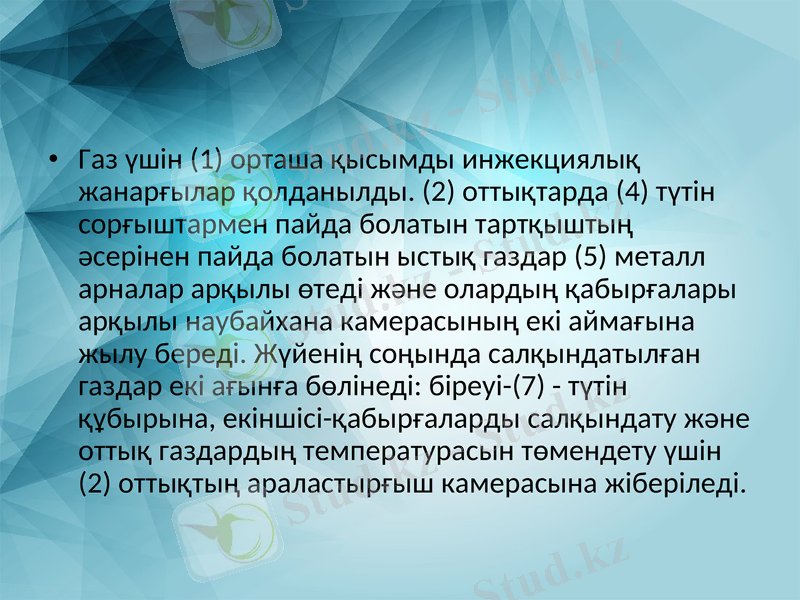

• Газ үшін (1) орташа қысымды инжекциялық
жанарғылар қолданылды. (2) оттықтарда (4) түтін
сорғыштармен пайда болатын тартқыштың әсерінен
пайда болатын ыстық газдар (5) металл арналар
арқылы өтеді және олардың қабырғалары арқылы
наубайхана камерасының екі аймағына жылу береді.
Жүйенің соңында салқындатылған газдар екі ағынға
бөлінеді: біреуі-(7) - түтін құбырына, екіншісі-
қабырғаларды салқындату және оттық газдардың
температурасын төмендету үшін (2) оттықтың
араластырғыш камерасына жіберіледі.

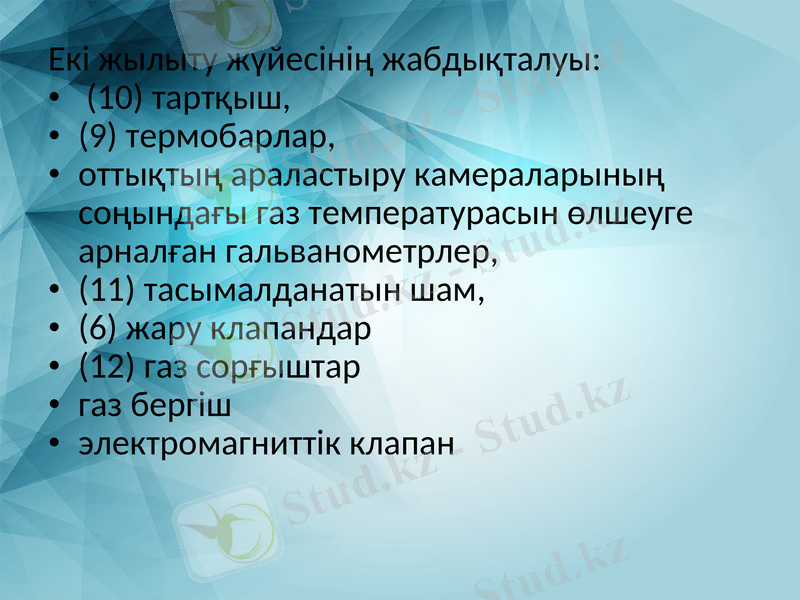

Екі жылыту жүйесінің жабдықталуы:
• (10) тартқыш,
• (9) термобарлар,
• оттықтың араластыру камераларының
соңындағы газ температурасын өлшеуге
арналған гальванометрлер,
• (11) тасымалданатын шам,
• (6) жару клапандар
• (12) газ сорғыштар
• газ бергіш
• электромагниттік клапан

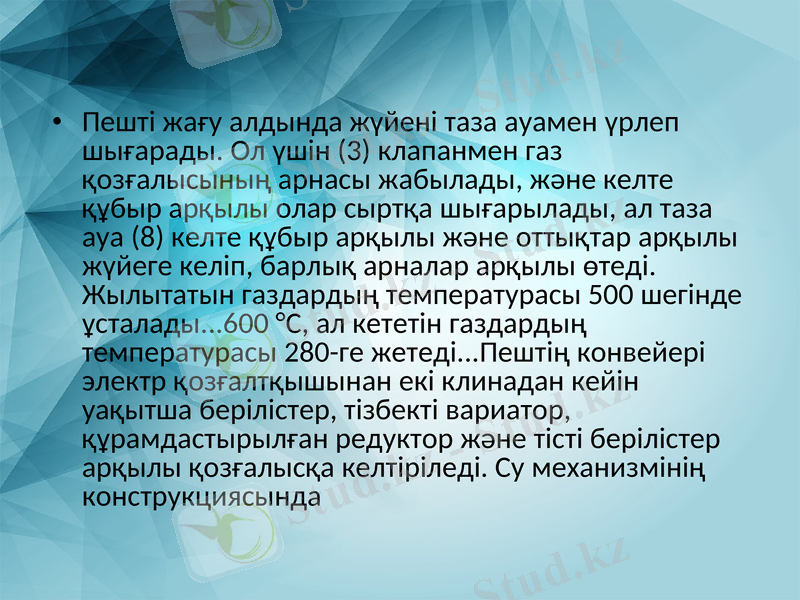

• Пешті жағу алдында жүйені таза ауамен үрлеп шығарады.
Ол үшін (3) клапанмен газ қозғалысының арнасы
жабылады, және келте құбыр арқылы олар сыртқа
шығарылады, ал таза ауа (8) келте құбыр арқылы және
оттықтар арқылы жүйеге келіп, барлық арналар арқылы
өтеді. Жылытатын газдардың температурасы 500 шегінде
ұсталады...600 °С, ал кететін газдардың температурасы 280-
ге жетеді...Пештің конвейері электр қозғалтқышынан екі
клинадан кейін уақытша берілістер, тізбекті вариатор,
құрамдастырылған редуктор және тісті берілістер арқылы
қозғалысқа келтіріледі. Су механизмінің конструкциясында

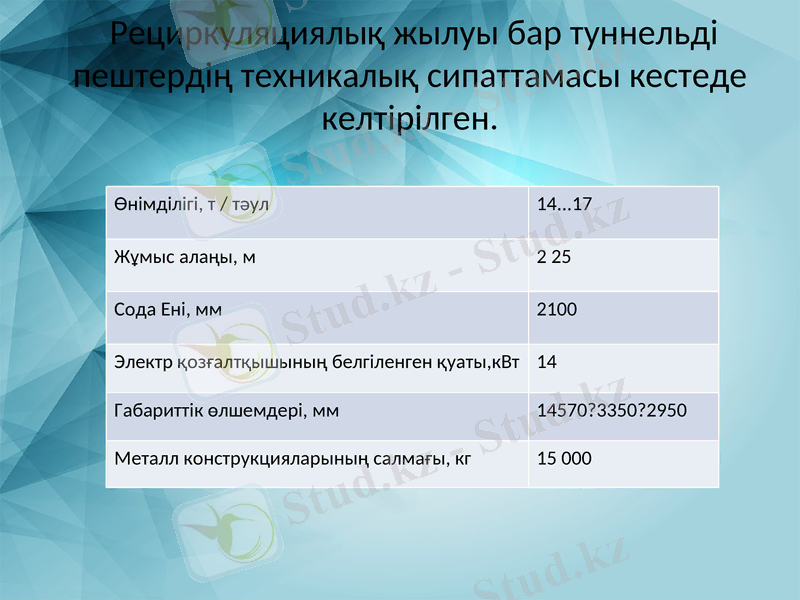

Рециркуляциялық жылуы бар туннельді
пештердің техникалық сипаттамасы кестеде
келтірілген.
Өнімділігі, т / тәул 14...17
Жұмыс алаңы, м 2 25
Сода Ені, мм 2100
Электр қозғалтқышының белгіленген қуаты,кВт 14
Габариттік өлшемдері, мм 14570?3350?2950
Металл конструкцияларының салмағы, кг 15 000
Назарларыңызға
Рахмет
