САҚИНА ТОПОЛОГИЯСЫ

Презентация қосу

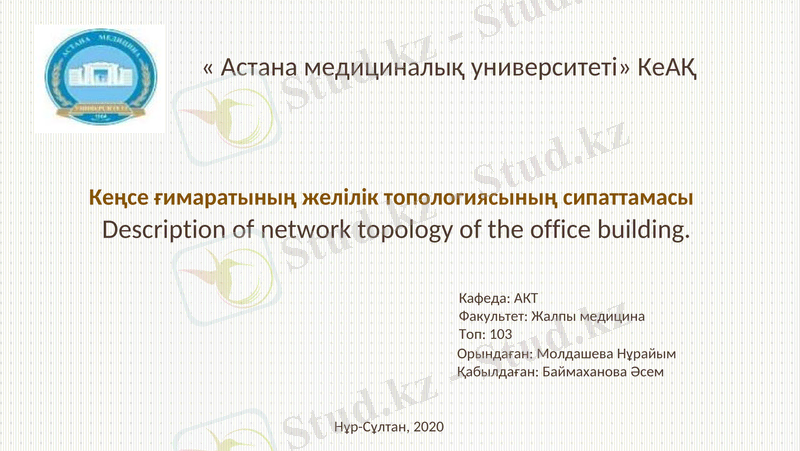

« Астана медициналық университеті» КеАҚ

Кеңсе ғимаратының желілік топологиясының сипаттамасы
Description of network topology of the office building.

Кафеда: АКТ
Факультет: Жалпы медицина
Топ: 103
Орындаған: Молдашева Нұрайым
Қабылдаған: Баймаханова Әсем

Нұр-Сұлтан, 2020

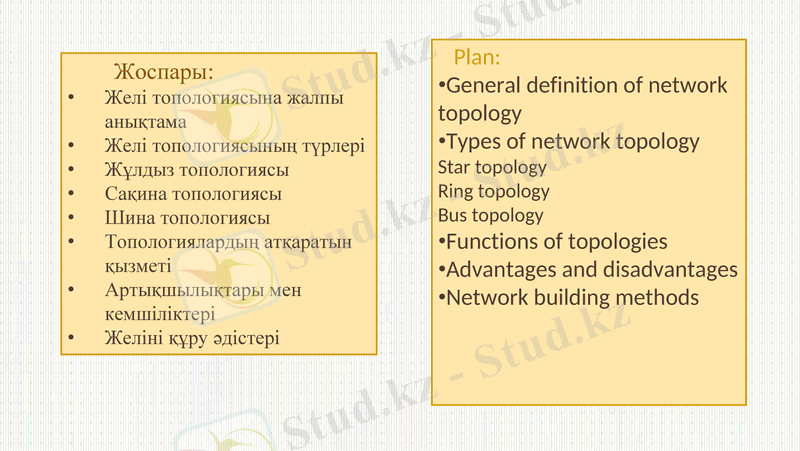

Plan:
Жоспары:
• Желі топологиясына жалпы
•General definition of network
анықтама topology
• Желі топологиясының түрлері •Types of network topology
• Жұлдыз топологиясы Star topology
• Сақина топологиясы Ring topology
• Шина топологиясы Bus topology
• Топологиялардың атқаратын •Functions of topologies
қызметі •Advantages and disadvantages
• Артықшылықтары мен •Network building methods
кемшіліктері
• Желіні құру әдістері

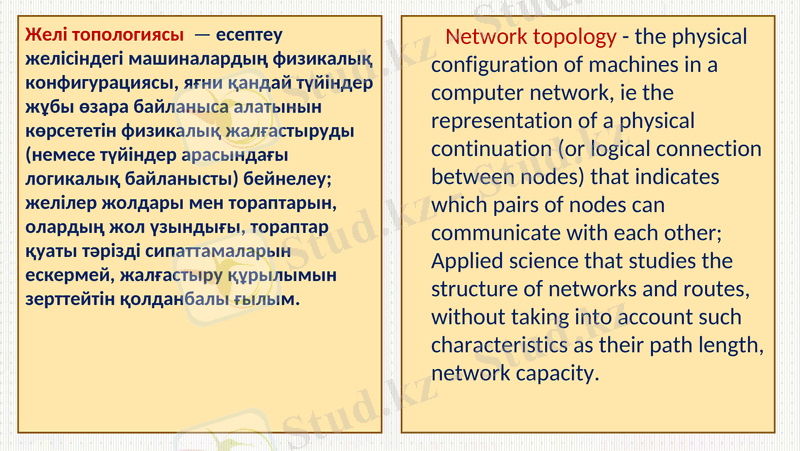

Желі топологиясы — есептеу Network topology - the physical
желісіндегі машиналардың физикалық configuration of machines in a
конфигурациясы, яғни қандай түйіндер
computer network, ie the
жұбы өзара байланыса алатынын
көрсететін физикалық жалғастыруды representation of a physical
(немесе түйіндер арасындағы continuation (or logical connection
логикалық байланысты) бейнелеу; between nodes) that indicates
желілер жолдары мен тораптарын, which pairs of nodes can
олардың жол үзындығы, тораптар communicate with each other;
қуаты тәрізді сипаттамаларын
Applied science that studies the
ескермей, жалғастыру құрылымын
зерттейтін қолданбалы ғылым. structure of networks and routes,
without taking into account such
characteristics as their path length,
network capacity.
САҚИНА
ШИНА
ШИНА ЖҰЛДЫЗША
ТОПОЛОГИЯС ТОПОЛОГИЯС ТОПОЛОГИЯС
Ы Ы
Ы Ы

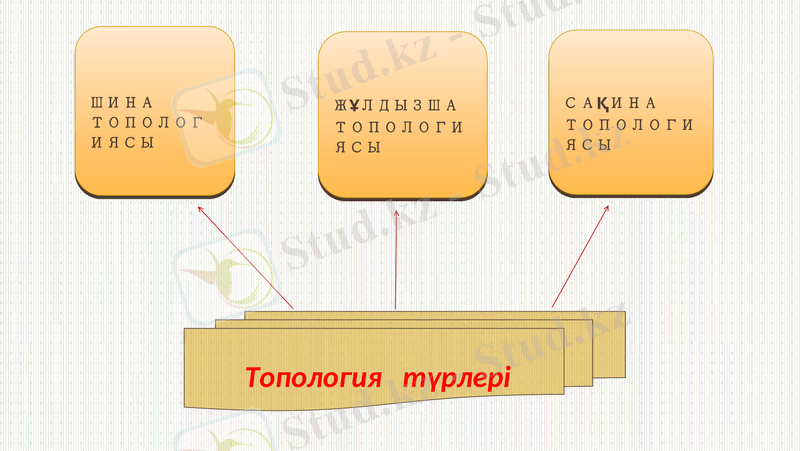

Топология түрлері

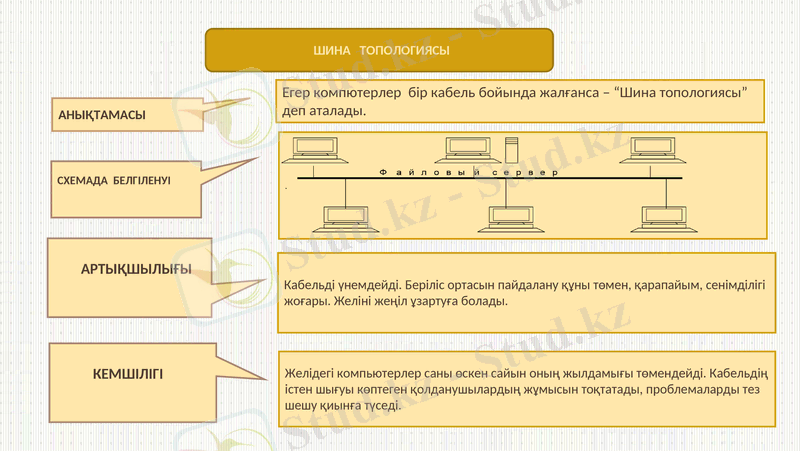

ШИНА ТОПОЛОГИЯСЫ

Егер компютерлер бір кабель бойында жалғанса – “Шина топологиясы”
АНЫҚТАМАСЫ деп аталады.

Ф а й л о в ы й с е р в е р
СХЕМАДА БЕЛГІЛЕНУІ .

АРТЫҚШЫЛЫҒЫ
Кабельді үнемдейді. Беріліс ортасын пайдалану құны төмен, қарапайым, сенімділігі
жоғары. Желіні жеңіл ұзартуға болады.

КЕМШІЛІГІ Желідегі компьютерлер саны өскен сайын оның жылдамығы төмендейді. Кабельдің
істен шығуы көптеген қолданушылардың жұмысын тоқтатады, проблемаларды тез
шешу қиынға түседі.

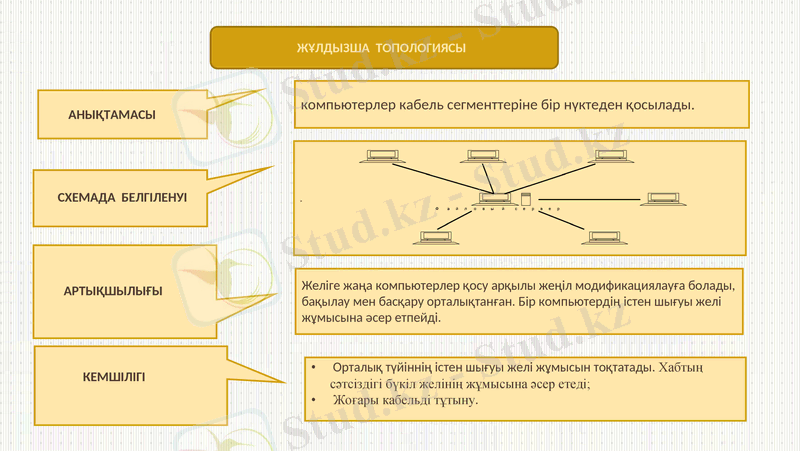

ЖҰЛДЫЗША ТОПОЛОГИЯСЫ

компьютерлер кабель сегменттеріне бір нүктеден қосылады.
АНЫҚТАМАСЫ

СХЕМАДА БЕЛГІЛЕНУІ .
Ф а й л о в ы й с е р в е р

АРТЫҚШЫЛЫҒЫ Желіге жаңа компьютерлер қосу арқылы жеңіл модификациялауға болады,
бақылау мен басқару орталықтанған. Бір компьютердің істен шығуы желі
жұмысына әсер етпейді.

• Орталық түйіннің істен шығуы желі жұмысын тоқтатады. Хабтың
КЕМШІЛІГІ сәтсіздігі бүкіл желінің жұмысына әсер етеді;
• Жоғары кабельді тұтыну.

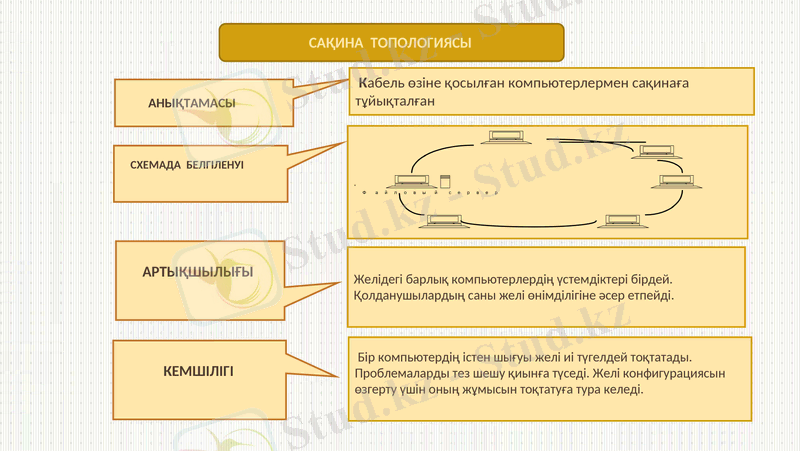

САҚИНА ТОПОЛОГИЯСЫ

Кабель өзіне қосылған компьютерлермен сақинаға
АНЫҚТАМАСЫ тұйықталған

СХЕМАДА БЕЛГІЛЕНУІ
.
Ф а й л о в ы й с е р в е р

АРТЫҚШЫЛЫҒЫ Желідегі барлық компьютерлердің үстемдіктері бірдей.
Қолданушылардың саны желі өнімділігіне әсер етпейді.

Бір компьютердің істен шығуы желі иі түгелдей тоқтатады.
КЕМШІЛІГІ Проблемаларды тез шешу қиынға түседі. Желі конфигурациясын
өзгерту үшін оның жұмысын тоқтатуға тура келеді.

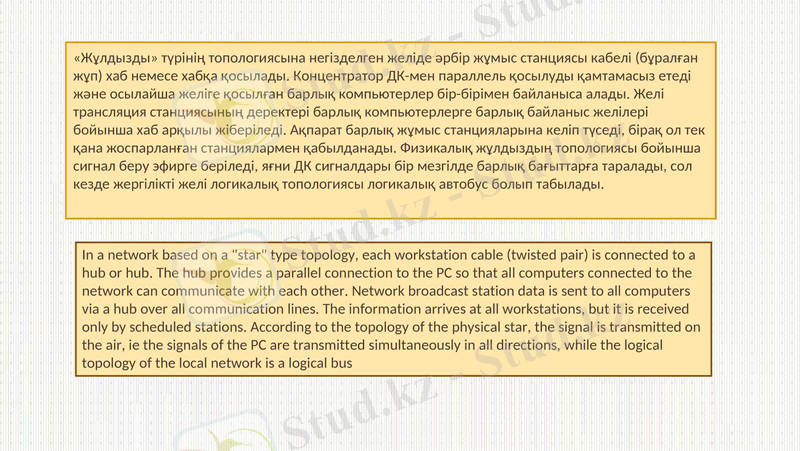

«Жұлдызды» түрінің топологиясына негізделген желіде әрбір жұмыс станциясы кабелі (бұралған
жұп) хаб немесе хабқа қосылады. Концентратор ДК-мен параллель қосылуды қамтамасыз етеді
және осылайша желіге қосылған барлық компьютерлер бір-бірімен байланыса алады. Желі
трансляция станциясының деректері барлық компьютерлерге барлық байланыс желілері
бойынша хаб арқылы жіберіледі. Ақпарат барлық жұмыс станцияларына келіп түседі, бірақ ол тек
қана жоспарланған станциялармен қабылданады. Физикалық жұлдыздың топологиясы бойынша
сигнал беру эфирге беріледі, яғни ДК сигналдары бір мезгілде барлық бағыттарға таралады, сол
кезде жергілікті желі логикалық топологиясы логикалық автобус болып табылады.

In a network based on a "star" type topology, each workstation cable (twisted pair) is connected to a
hub or hub. The hub provides a parallel connection to the PC so that all computers connected to the
network can communicate with each other. Network broadcast station data is sent to all computers
via a hub over all communication lines. The information arrives at all workstations, but it is received
only by scheduled stations. According to the topology of the physical star, the signal is transmitted on
the air, ie the signals of the PC are transmitted simultaneously in all directions, while the logical
topology of the local network is a logical bus

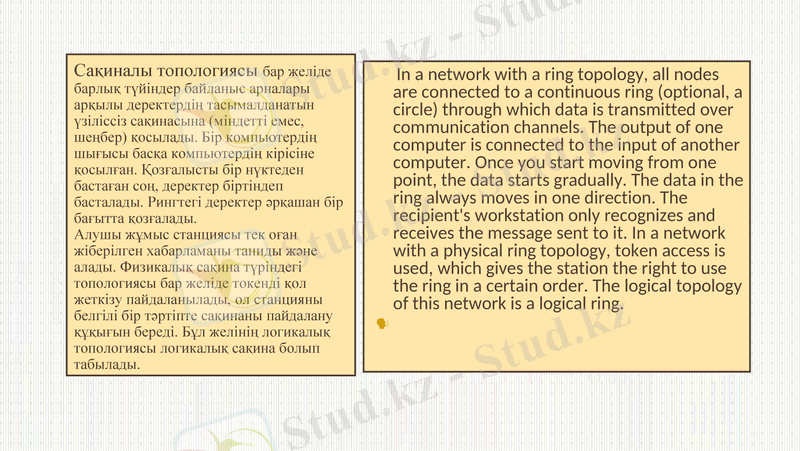

Сақиналы топологиясы бар желіде In a network with a ring topology, all nodes are
барлық түйіндер байланыс арналары арқылы
connected to a continuous ring (optional, a circle)
деректердің тасымалданатын үзіліссіз
сақинасына (міндетті емес, шеңбер) through which data is transmitted over
қосылады. Бір компьютердің шығысы басқа communication channels. The output of one
компьютердің кірісіне қосылған. computer is connected to the input of another
Қозғалысты бір нүктеден бастаған соң, computer. Once you start moving from one point,
деректер біртіндеп басталады. Рингтегі the data starts gradually. The data in the ring always
деректер әрқашан бір бағытта қозғалады.
moves in one direction. The recipient's workstation
Алушы жұмыс станциясы тек оған
жіберілген хабарламаны таниды және алады. only recognizes and receives the message sent to it.
Физикалық сақина түріндегі топологиясы In a network with a physical ring topology, token
бар желіде токенді қол жеткізу access is used, which gives the station the right to
пайдаланылады, ол станцияны белгілі бір use the ring in a certain order. The logical topology
тәртіпте сақинаны пайдалану құқығын of this network is a logical ring.
береді. Бұл желінің логикалық топологиясы
логикалық сақина болып табылады.
Шина топологиясының артықшылықтары:

• кабельді тұтыну айтарлықтай төмендеді;
• түйіндердің біреуі сәтсіздікке желінің жұмысына әсер етпейді;
• желіні конфигурациялау және конфигурациялау оңай;
• Желі жеке компоненттердің ақауларына төзімді.
•
Желілік автобус топологиясының кемшіліктері:
• кабельдің үзілуі бүкіл желінің жұмысына әсер етуі мүмкін;
• кабель ұзындығы және жұмыс станцияларының саны;
• Кабельдік коннекторларға қатысты проблемалардың салдарынан желінің
сенімділігі жеткіліксіз;
• Арна абоненттерінің арасына бөлінуіне байланысты төмен өнімділік.
ТОПОЛОГИЯЛАР

“ЖҰЛДЫЗША-ШИНА” ЖҰЛДЫЗША-САҚИНА “

«Жұлдызша-сақина» топологиясының «жұлдызша-шина»
топологиясынан айырмашылығы концентраторлар
бас концентратордың негізінде жұлдызша құрайды.
"Star-tire" of the topology "Star-ring"
Unlike the topology of hubs
forms a star at the base of the main concentrator
Назар қойып тыңдағандарыңыз
үшін көп рахмет!!!

Thank you for your attention!
