ДИОДТАР
Орындаған: Батырхан Марал
Тексерген: Сатаев Лесбек

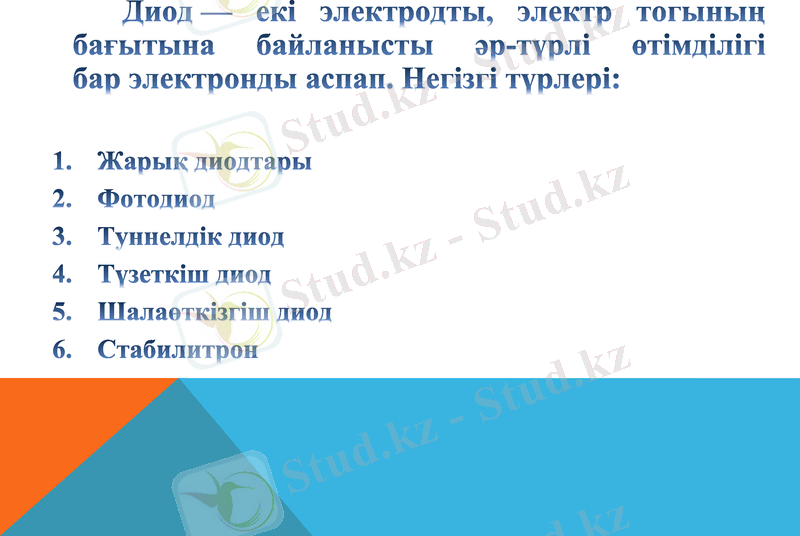

Диод — екі электродты, электр тогының бағытына
байланысты әр-түрлі өтімділігі
бар электронды аспап. Негізгі түрлері:

1. Жарық диодтары
2. Фотодиод
3. Туннелдік диод
4. Түзеткіш диод
5. Шалаөткізгіш диод
6. Стабилитрон

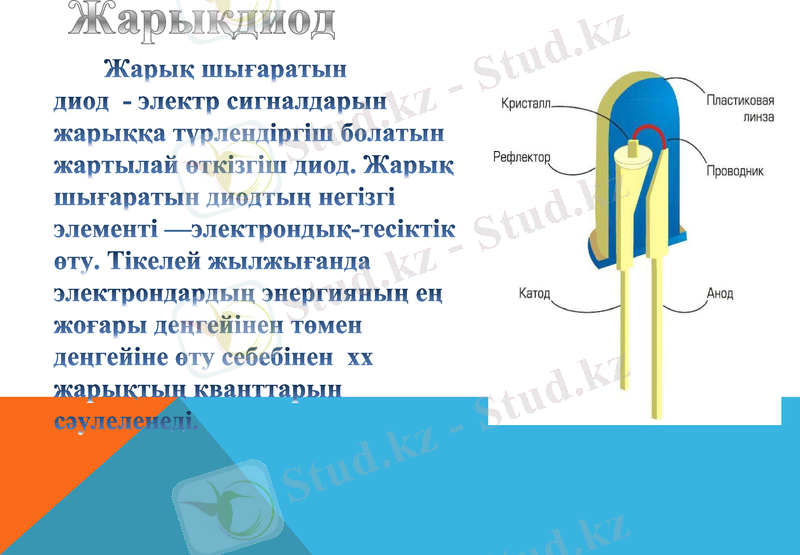

Жарықдиод
Жарық шығаратын диод
- электр сигналдарын жарыққа
түрлендіргіш болатын жартылай
өткізгіш диод. Жарық шығаратын
диодтың негізгі элементі —
электрондық-тесіктік өту. Тікелей
жылжығанда электрондардың
энергияның ең жоғары деңгейінен
төмен деңгейіне өту себебінен хх
жарықтың кванттарын
сәулеленеді.

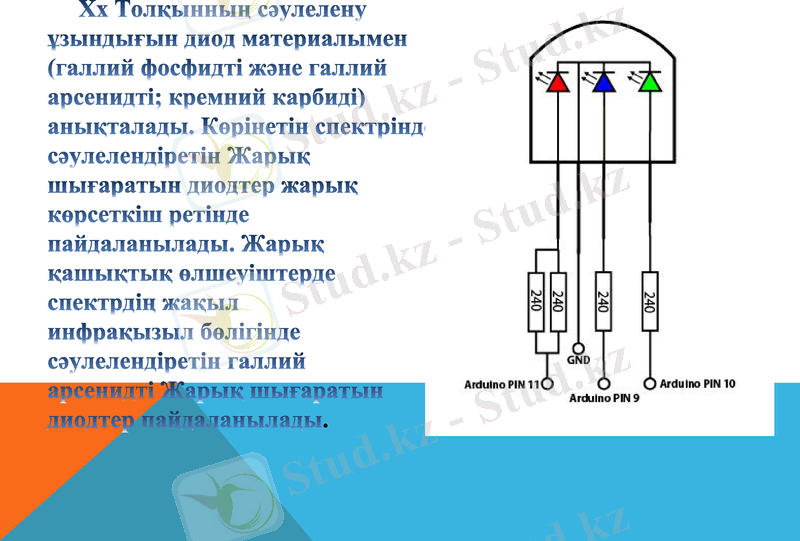

Хх Толқынның сәулелену
ұзындығын диод материалымен
(галлий фосфидті және галлий
арсенидті; кремний карбиді)
анықталады. Көрінетін спектрінде
сәулелендіретін Жарық
шығаратын диодтер жарық
көрсеткіш ретінде
пайдаланылады. Жарық
қашықтық өлшеуіштерде
спектрдің жақыл
инфрақызыл бөлігінде
сәулелендіретін галлий
арсенидті Жарық шығаратын
диодтер пайдаланылады.

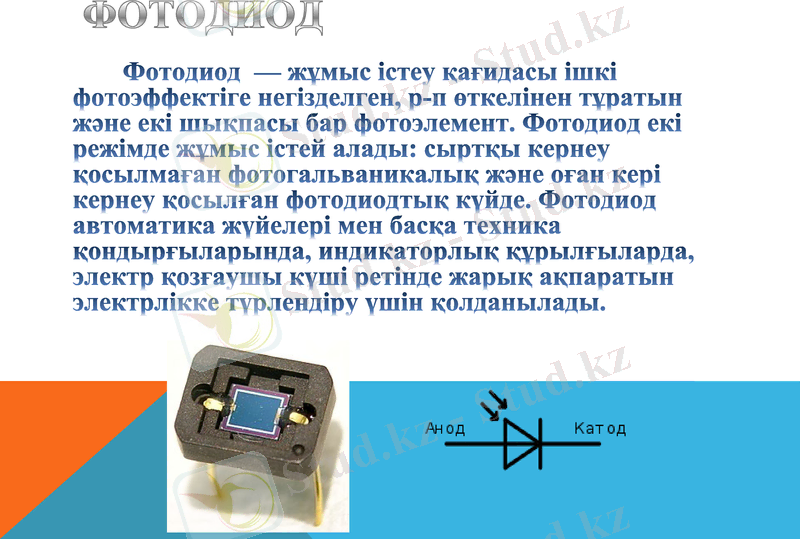

ФОТОДИОД
Фотодиод — жұмыс істеу қағидасы ішкі
фотоэффектіге негізделген, р-п өткелінен тұратын және екі
шықпасы бар фотоэлемент. Фотодиод екі режімде жұмыс істей
алады: сыртқы кернеу қосылмаған фотогальваникалық және
оған кері кернеу қосылған фотодиодтық күйде. Фотодиод
автоматика жүйелері мен басқа техника қондырғыларында,
индикаторлық құрылғыларда, электр қозғаушы күші ретінде
жарық ақпаратын электрлікке түрлендіру үшін қолданылады.

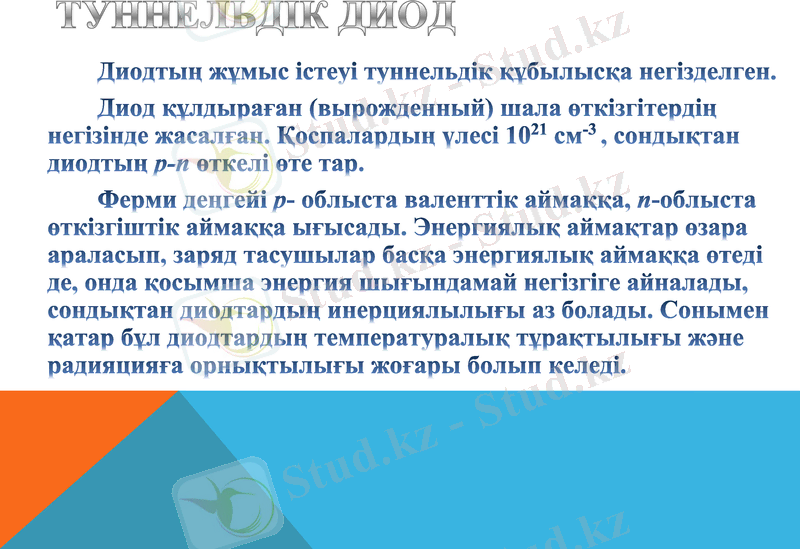

ТУННЕЛЬДІК ДИОД
Диодтың жұмыс істеуі туннельдік құбылысқа негізделген.
Диод құлдыраған (вырожденный) шала өткізгітердің негізінде
жасалған. Қоспалардың үлесі 1021 см-3 , сондықтан диодтың р-
n өткелі өте тар.
Ферми деңгейі р- облыста валенттік аймаққа, n-облыста
өткізгіштік аймаққа ығысады. Энергиялық аймақтар өзара
араласып, заряд тасушылар басқа энергиялық аймаққа өтеді де,
онда қосымша энергия шығындамай негізгіге айналады,
сондықтан диодтардың инерциялылығы аз болады. Сонымен
қатар бұл диодтардың температуралық тұрақтылығы және
радияцияға орнықтылығы жоғары болып келеді.

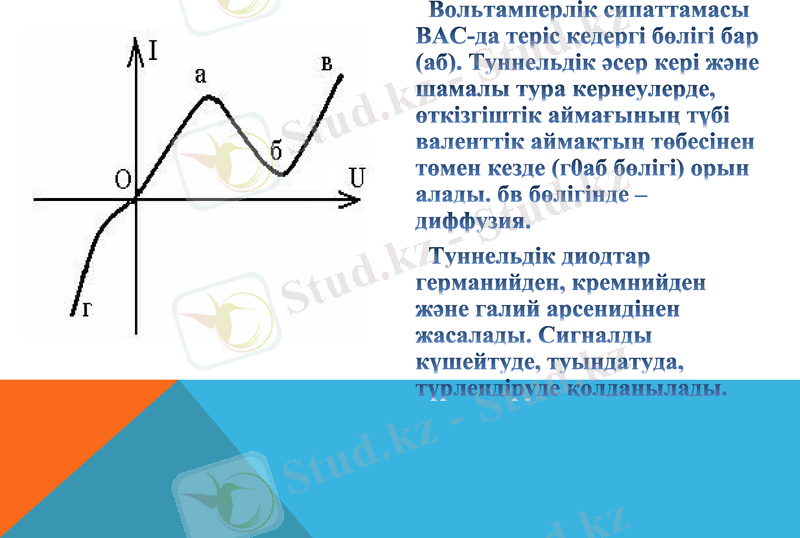

Вольтамперлік сипаттамасы
ВАС-да теріс кедергі бөлігі бар
(аб). Туннельдік әсер кері және
шамалы тура кернеулерде,
өткізгіштік аймағының түбі
валенттік аймақтың төбесінен
төмен кезде (г0аб бөлігі) орын
алады. бв бөлігінде – диффузия.
Туннельдік диодтар
германийден, кремнийден және
галий арсенидінен жасалады.
Сигналды күшейтуде,
туындатуда, түрлендіруде
қолданылады.

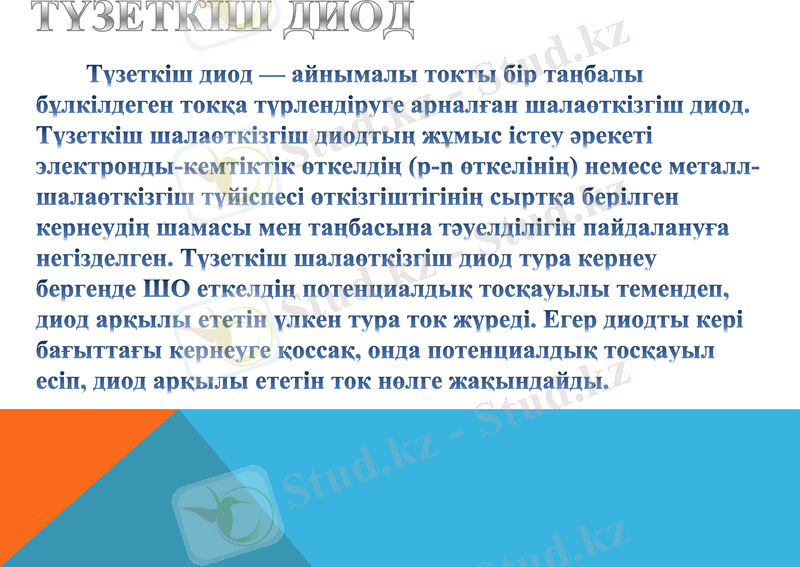

ТҮЗЕТКІШ ДИОД
Түзеткіш диод — айнымалы токты бір таңбалы
бұлкілдеген токқа түрлендіруге арналған шалаөткізгіш диод.
Түзеткіш шалаөткізгіш диодтың жұмыс істеу әрекеті
электронды-кемтіктік өткелдің (р-n өткелінің) немесе металл-
шалаөткізгіш түйіспесі өткізгіштігінің сыртқа берілген
кернеудің шамасы мен таңбасына тәуелділігін пайдалануға
негізделген. Түзеткіш шалаөткізгіш диод тура кернеу бергеңде
ШО еткелдің потенциалдық тосқауылы темендеп, диод
арқылы ететін үлкен тура ток жүреді. Егер диодты кері
бағыттағы кернеуге қоссақ, онда потенциалдық тосқауыл
есіп, диод арқылы ететін ток нөлге жақындайды.

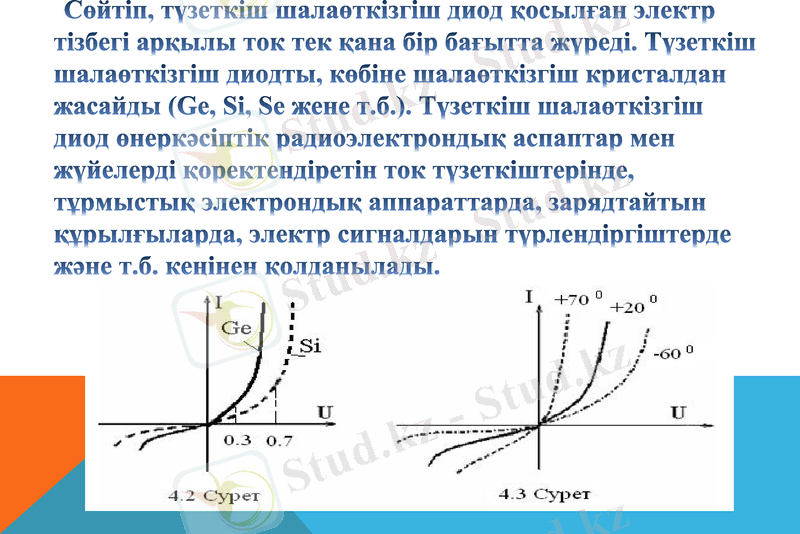

Сөйтіп, түзеткіш шалаөткізгіш диод қосылған электр
тізбегі арқылы ток тек қана бір бағытта жүреді. Түзеткіш
шалаөткізгіш диодты, көбіне шалаөткізгіш кристалдан
жасайды (Ge, Si, Se жене т.б.). Түзеткіш шалаөткізгіш диод
өнеркәсіптік радиоэлектрондық аспаптар мен жүйелерді
қоректендіретін ток түзеткіштерінде, тұрмыстық
электрондық аппараттарда, зарядтайтын құрылғыларда,
электр сигналдарын түрлендіргіштерде және т.б. кеңінен
қолданылады.

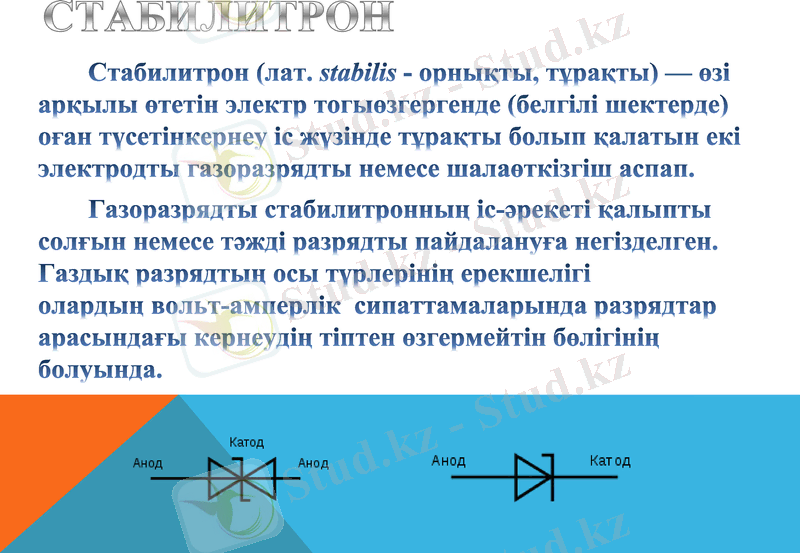

СТАБИЛИТРОН
Стабилитрон (лат. stabilis - орнықты, тұрақты) — өзі
арқылы өтетін электр тогыөзгергенде (белгілі шектерде)
оған түсетінкернеу іс жүзінде тұрақты болып қалатын екі
электродты газоразрядты немесе шалаөткізгіш аспап.
Газоразрядты стабилитронның іс-әрекеті қалыпты
солғын немесе тәжді разрядты пайдалануға негізделген.
Газдық разрядтың осы түрлерінің ерекшелігі
олардың вольт-амперлік сипаттамаларында разрядтар
арасындағы кернеудің тіптен өзгермейтін бөлігінің
болуында.

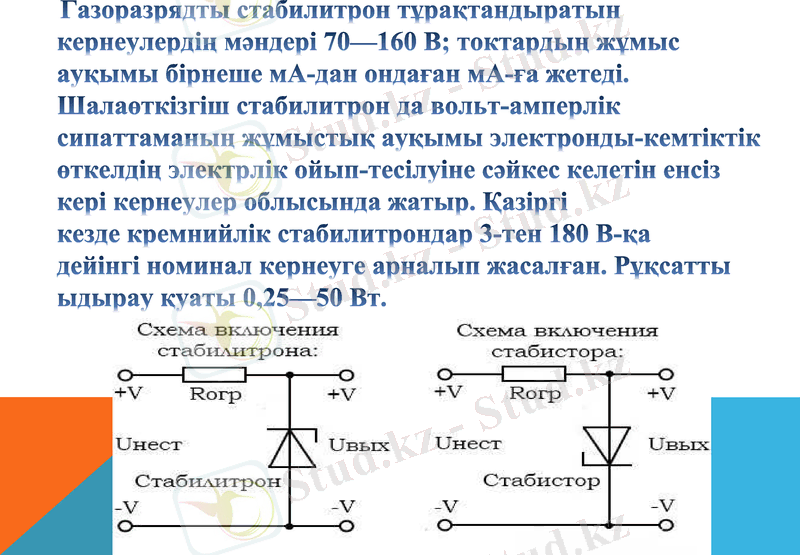

Газоразрядты стабилитрон тұрақтандыратын
кернеулердің мәндері 70—160 В; токтардың жұмыс
ауқымы бірнеше мА-дан ондаған мА-ға жетеді.
Шалаөткізгіш стабилитрон да вольт-амперлік
сипаттаманың жұмыстық ауқымы электронды-кемтіктік
өткелдің электрлік ойып-тесілуіне сәйкес келетін енсіз
кері кернеулер облысында жатыр. Қазіргі
кезде кремнийлік стабилитрондар 3-тен 180 В-қа
дейінгі номинал кернеуге арналып жасалған. Рұқсатты
ыдырау қуаты 0,25—50 Вт.
Назарларыңызға рахмет
