Желілерде қолданылатын технологиялар

Презентация қосу

Желілерде
қолданылатын
технологиялар

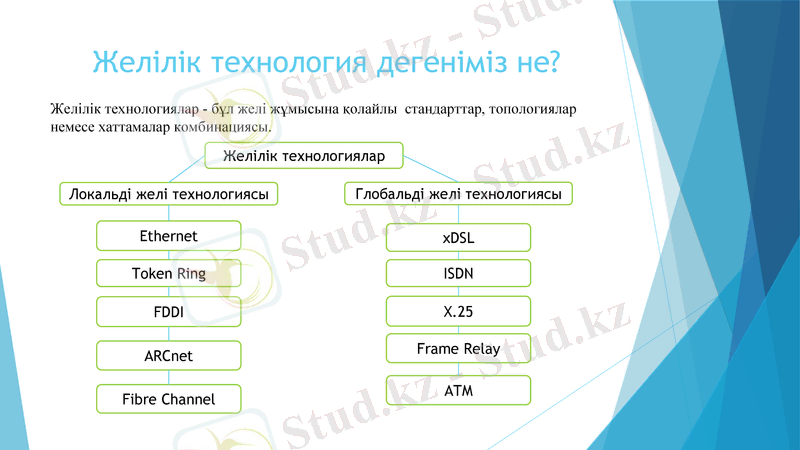

Желілік технология дегеніміз не?
Желiлiк технологиялар - бұл желi жұмысына қолайлы стандарттар, топологиялар
немесе хаттамалар комбинациясы.
Желілік
технологиялар
Локальді желі Глобальді желі
технологиясы технологиясы

Ethernet xDSL

Token Ring ISDN

FDDI X.25

ARCnet Frame Relay

ATM
Fibre Channel

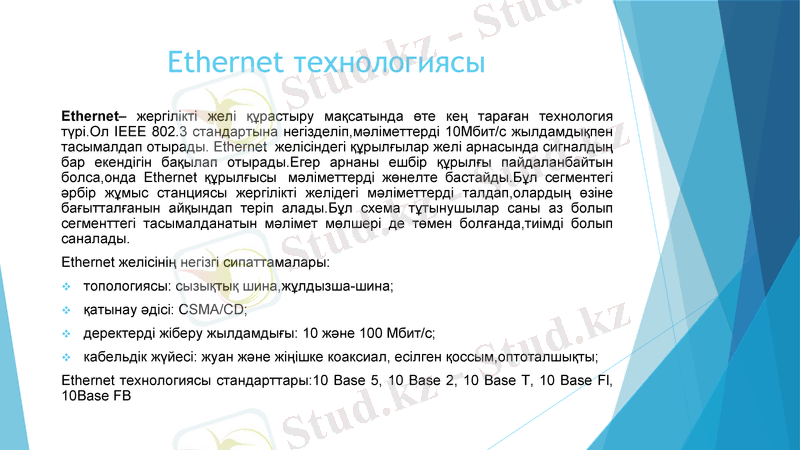

Ethernet технологиясы
Ethernet– жергілікті желі құрастыру мақсатында өте кең тараған технология түрі.Ол
ІЕЕЕ 802.3 стандартына негізделіп,мәліметтерді 10Мбит/с жылдамдықпен тасымалдап
отырады. Ethernet желісіндегі құрылғылар желі арнасында сигналдың бар екендігін
бақылап отырады.Егер арнаны ешбір құрылғы пайдаланбайтын болса,онда Ethernet
құрылғысы мәліметтерді жөнелте бастайды.Бұл сегментегі әрбір жұмыс станциясы
жергілікті желідегі мәліметтерді талдап,олардың өзіне бағытталғанын айқындап теріп
алады.Бұл схема тұтынушылар саны аз болып сегменттегі тасымалданатын мәлімет
мөлшері де төмен болғанда,тиімді болып саналады.
Ethernet желісінің негізгі сипаттамалары:
топологиясы: сызықтық шина,жұлдызша-шина;
қатынау әдісі: CSMA/CD;
деректерді жіберу жылдамдығы: 10 және 100 Мбит/с;
кабельдік жүйесі: жуан және жіңішке коаксиал, есілген қоссым,оптоталшықты;
Ethernet технологиясы стандарттары:10 Base 5, 10 Base 2, 10 Base T, 10 Base Fl, 10Base
FB

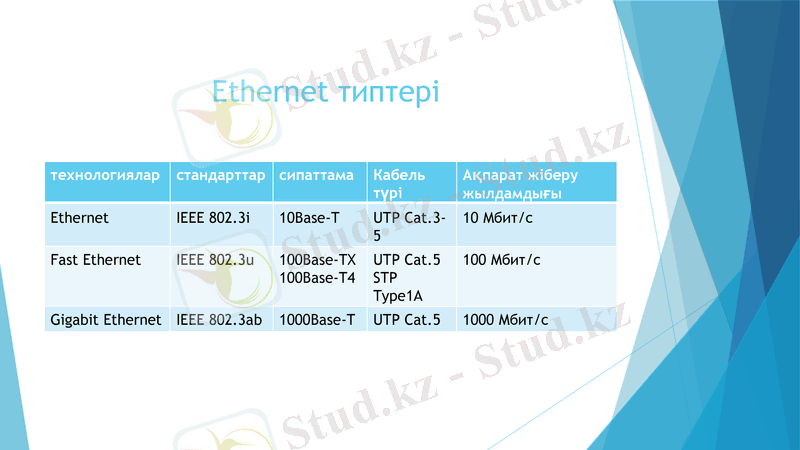

Ethernet типтері

технологиял стандартт сипаттам Кабель Ақпарат жіберу
ар ар а түрі жылдамдығы
Ethernet IEEE 802.3i 10Base-T UTP 10 Мбит/с
Cat.3-5
Fast Ethernet IEEE 802.3u 100Base- UTP Cat.5 100 Мбит/с
TX STP
100Base- Type1A
T4
Gigabit IEEE 1000Base- UTP Cat.5 1000 Мбит/с
Ethernet 802.3ab T

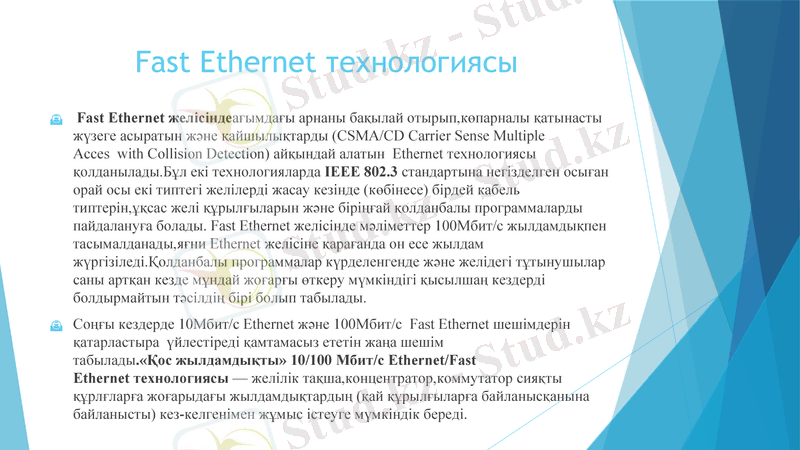

Fast Ethernet технологиясы
Fast Ethernet желісіндеағымдағы арнаны бақылай отырып,көпарналы қатынасты
жүзеге асыратын және қайшылықтарды (CSMA/CD Carrier Sense Multiple Acces
with Collision Detection) айқындай алатын Ethernet технологиясы қолданылады.Бұл
екі технологияларда ІЕЕЕ 802.3 стандартына негізделген осыған орай осы екі
типтегі желілерді жасау кезінде (көбінесе) бірдей кабель типтерін,ұқсас желі
құрылғыларын және біріңғай қолданбалы программаларды пайдалануға болады.
Fast Ethernet желісінде мәліметтер 100Мбит/с жылдамдықпен тасымалданады,яғни
Ethernet желісіне қарағанда он есе жылдам жүргізіледі.Қолданбалы программалар
күрделенгенде және желідегі тұтынушылар саны артқан кезде мұндай жоғарғы
өткеру мүмкіндігі қысылшаң кездерді болдырмайтын тәсілдің бірі болып табылады.
Соңғы кездерде 10Мбит/с Ethernet және 100Мбит/с Fast Ethernet шешімдерін
қатарластыра үйлестіреді қамтамасыз ететін жаңа шешім
табылады.«Қос жылдамдықты» 10/100 Мбит/с Ethernet/Fast
Ethernet технологиясы — желілік тақша,концентратор,коммутатор сияқты
құрлғларға жоғарыдағы жылдамдықтардың (қай құрылғыларға байланысқанына
байланысты) кез-келгенімен жұмыс істеуге мүмкіндік береді.

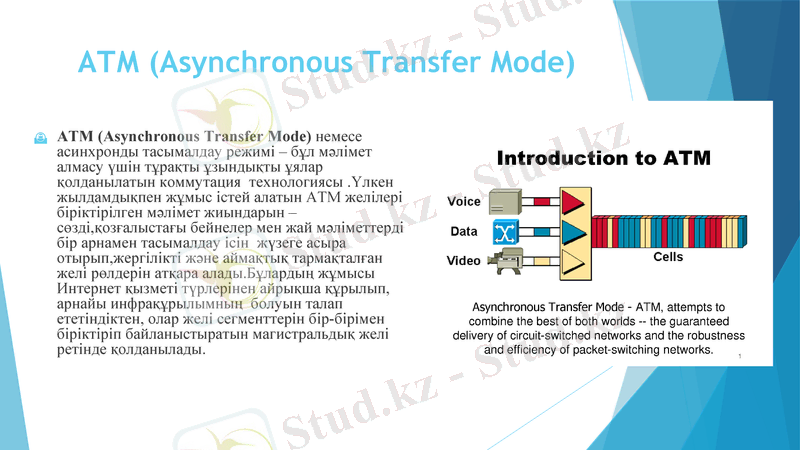

АТМ (Asynchronous Transfer
Mode)
АТМ (Asynchronous Transfer Mode) немесе
асинхронды тасымалдау режимі – бұл мәлімет алмасу
үшін тұрақты ұзындықты ұялар қолданылатын
коммутация технологиясы .Үлкен жылдамдықпен
жұмыс істей алатын АТМ желілері біріктірілген
мәлімет жиындарын – сөзді,қозғалыстағы бейнелер
мен жай мәліметтерді бір арнамен тасымалдау ісін
жүзеге асыра отырып,жергілікті және аймақтық
тармақталған желі рөлдерін атқара алады.Бұлардың
жұмысы Интернет қызметі түрлерінен айрықша
құрылып, арнайы инфрақұрылымның болуын талап
ететіндіктен, олар желі сегменттерін бір-бірімен
біріктіріп байланыстыратын магистральдық желі
ретінде қолданылады.

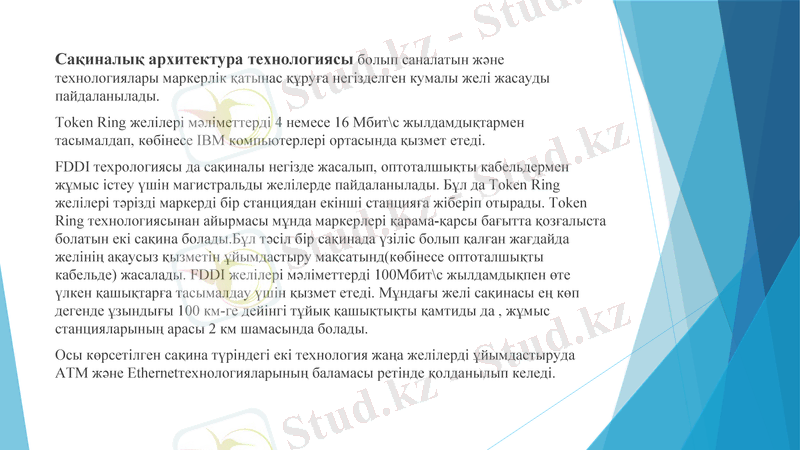

Сақиналық архитектура технологиясы болып саналатын және
технологиялары маркерлік қатынас құруға негізделген кумалы желі жасауды
пайдаланылады.
Token Ring желілері мәліметтерді 4 немесе 16 Мбит\с жылдамдықтармен
тасымалдап, көбінесе IBM компьютерлері ортасында қызмет етеді.
FDDI техрологиясы да сақиналы негізде жасалып, оптоталшықты кабельдермен
жұмыс істеу үшін магистральды желілерде пайдаланылады. Бұл да Token Ring
желілері тәрізді маркерді бір станциядан екінші станцияға жіберіп отырады. Token
Ring технологиясынан айырмасы мұнда маркерлері қарама-қарсы бағытта қозғалыста
болатын екі сақина болады.Бұл тәсіл бір сақинада үзіліс болып қалған жағдайда
желінің ақаусыз қызметін ұйымдастыру мақсатынд(көбінесе оптоталшықты
кабельде) жасалады. FDDI желілері мәліметтерді 100Мбит\с жылдамдықпен өте
үлкен қашықтарға тасымалдау үшін қызмет етеді. Мұндағы желі сақинасы ең көп
дегенде ұзындығы 100 км-ге дейінгі тұйық қашықтықты қамтиды да , жұмыс
станцияларының арасы 2 км шамасында болады.
Осы көрсетілген сақина түріндегі екі технология жаңа желілерді ұйымдастыруда
АТМ және Ethernetтехнологияларының баламасы ретінде қолданылып келеді.

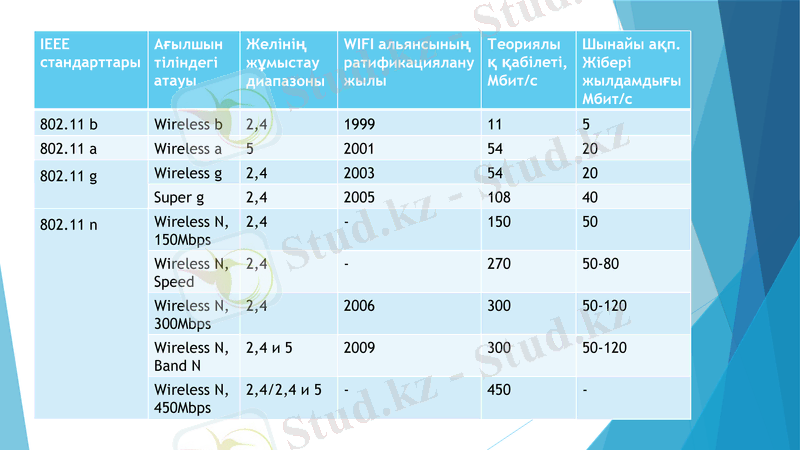

IEEE Ағылшы Желінің WIFI Теориял Шынайы
стандартта н жұмыста альянсының ық ақп. Жібері
ры тіліндегі у ратификациял қабілеті, жылдамды
атауы диапазон ану жылы Мбит/с ғыМбит/с
ы
802.11 b Wireless b 2,4 1999 11 5
802.11 a Wireless a 5 2001 54 20
802.11 g Wireless g 2,4 2003 54 20
Super g 2,4 2005 108 40
802.11 n Wireless 2,4 - 150 50
N,
150Mbps
Wireless 2,4 - 270 50-80
N,
Speed
Wireless 2,4 2006 300 50-120
N,
300Mbps
Wireless 2,4 и 5 2009 300 50-120
N,
Band N
Сипаттама Ethernet Token Ring FDDI
Биттік жылдамдығы 10 Мбит/с 16 Мбит/с 100 Мбит/с
топология Шина/Жулдыз Жұлдыз/Сақина Қос сақина
кабель Қалың ж/е жұқа Экрандалған ж/е Опто-талшықты, 5
коаксиаль, 3 экрандалмаған есілген санаттағы экрандалған
санаттағы есілген орам, опто-талшық есілген орам
орам, опто-талшық

Желінің максимальді 2500 м 4000 м 200 км
ұзындығы

Желі түйіндерінің 2500 м 100 м 2 км
арасындағы максимальді
ұзындығы

Түіндердің максимальді 1024 260(экрандалған 500 (1000 біріктіру)
саны есілген орам),72
(экрандалмаған есілген
орам)

Тоқтап қалудан кейін анықталмаған Белсенді монитор Қалпына келтіруден
қалпына келуі кейінгі таратуды
жүзеге асыру
