Тізбекті жинаңыздар және шамның кернеуін өлшеңіздер

Презентация қосу

Электр кернеуі
Вольтметр
8.4.3.2 электр сұлбаларын графикалық бейнелеуде
электр тізбектерінің шартты белгілерін қолдану
және олардың маңызын түсіндіру
8.4.3.4 кернеудің физикалық мағынасын ашу және
формуласын есептер шығаруда қолдану

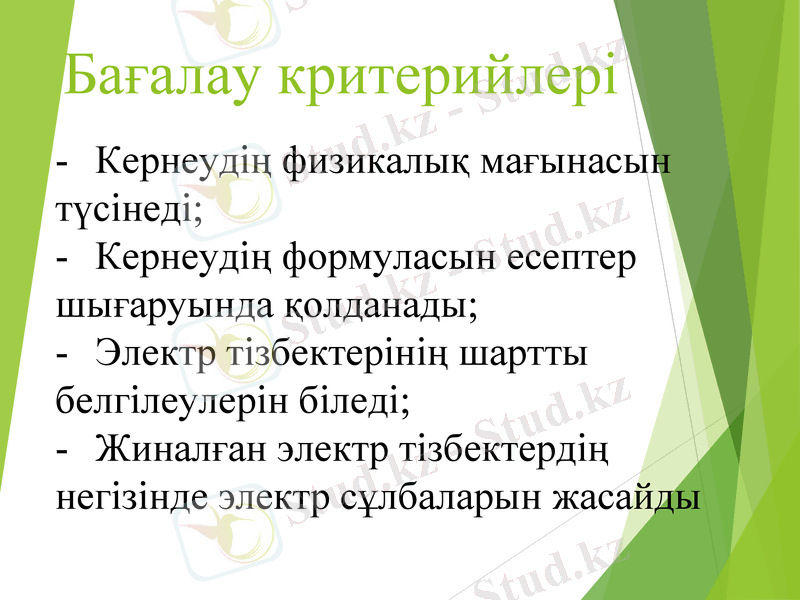

Бағалау критерийлері
- Кернеудің физикалық мағынасын
түсінеді;
- Кернеудің формуласын есептер
шығаруында қолданады;
- Электр тізбектерінің шартты
белгілеулерін біледі;
- Жиналған электр тізбектердің
негізінде электр сұлбаларын жасайды

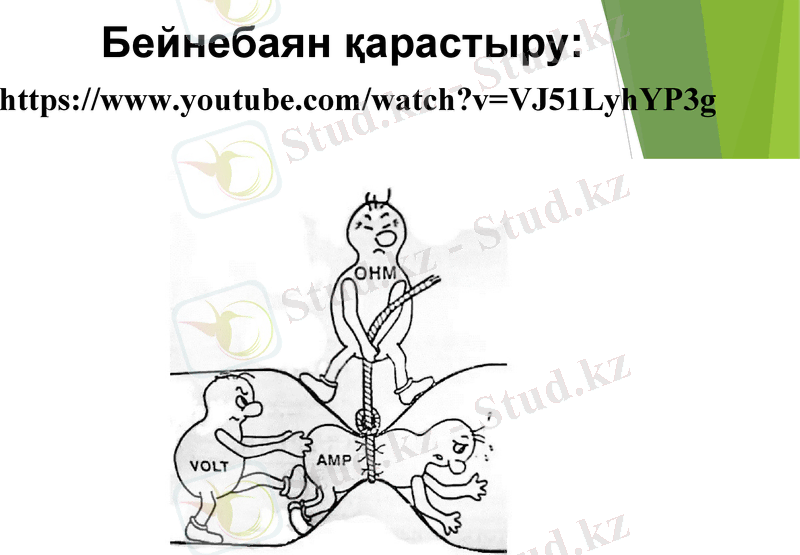

Бейнебаян қарастыру:
https://www.youtube.com/watch?v=VJ51LyhYP3g

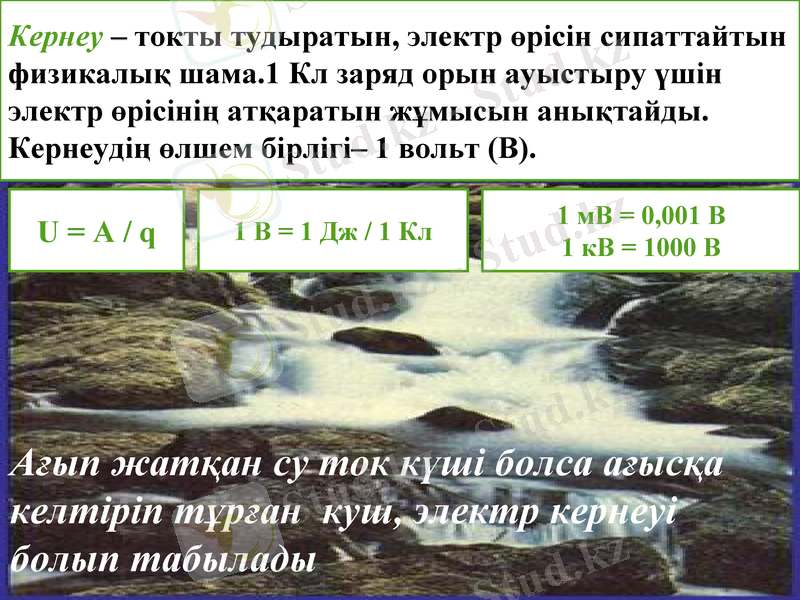

Кернеу – токты тудыратын, электр өрісін сипаттайтын
физикалық шама.1 Кл заряд орын ауыстыру үшін
электр өрісінің атқаратын жұмысын анықтайды.
Кернеудің өлшем бірлігі– 1 вольт (В).

1 мВ = 0,001 В
U=A/q 1 В = 1 Дж / 1 Кл
1 кВ = 1000 В

Ағып жатқан су ток күші болса ағысқа
келтіріп тұрған куш, электр кернеуі
болып табылады

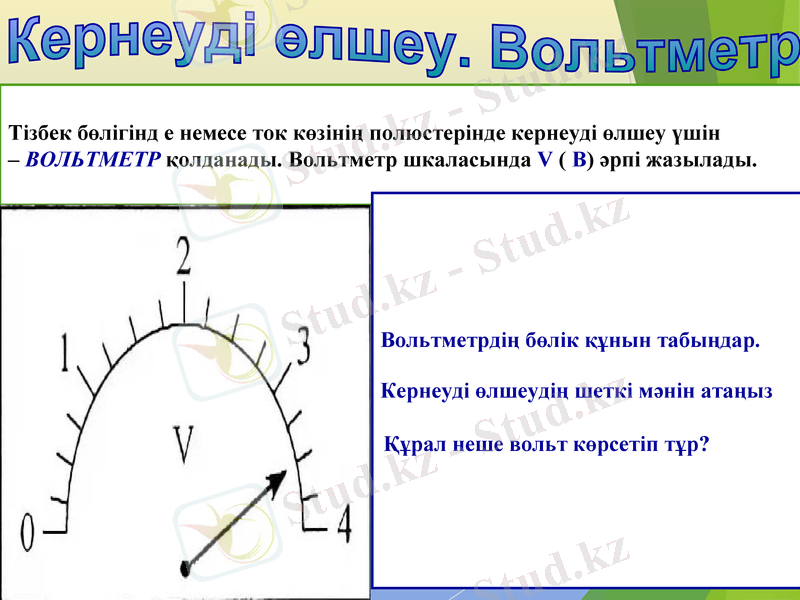

Тізбек бөлігінд е немесе ток көзінің полюстерінде кернеуді өлшеу үшін
– ВОЛЬТМЕТР қолданады. Вольтметр шкаласында V ( В) әрпі жазылады.

1.Вольтметрдің бөлік құнын табыңдар.

2.Кернеуді өлшеудің шеткі мәнін атаңыз

3. Құрал неше вольт көрсетіп тұр?

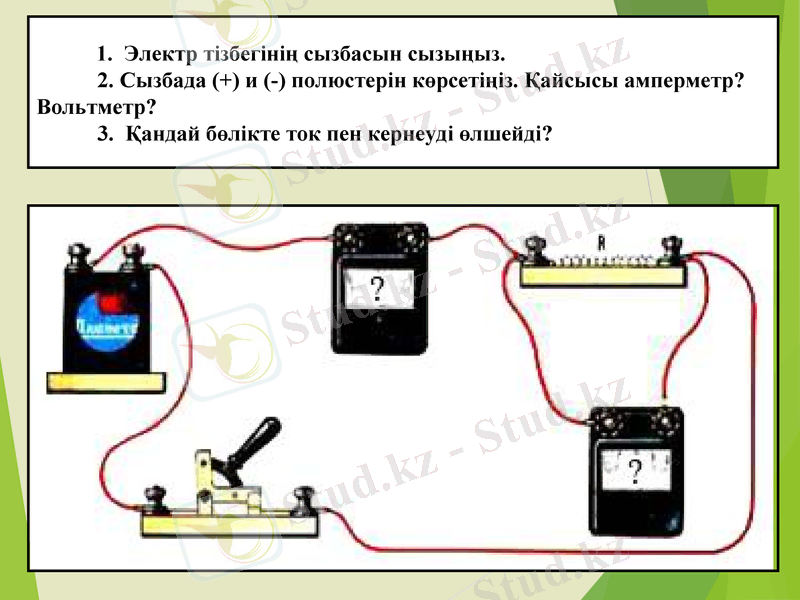

1. Электр тізбегінің сызбасын сызыңыз.
2. Сызбада (+) и (-) полюстерін көрсетіңіз. Қайсысы амперметр?
Вольтметр?
3. Қандай бөлікте ток пен кернеуді өлшейді?

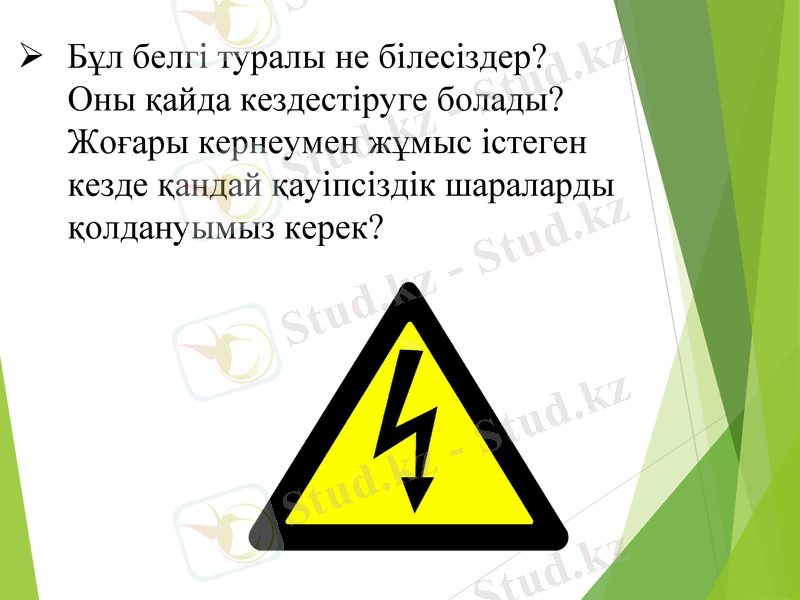

Бұл белгі туралы не білесіздер?
Оны қайда кездестіруге болады?
Жоғары кернеумен жұмыс істеген
кезде қандай қауіпсіздік шараларды
қолдануымыз керек?

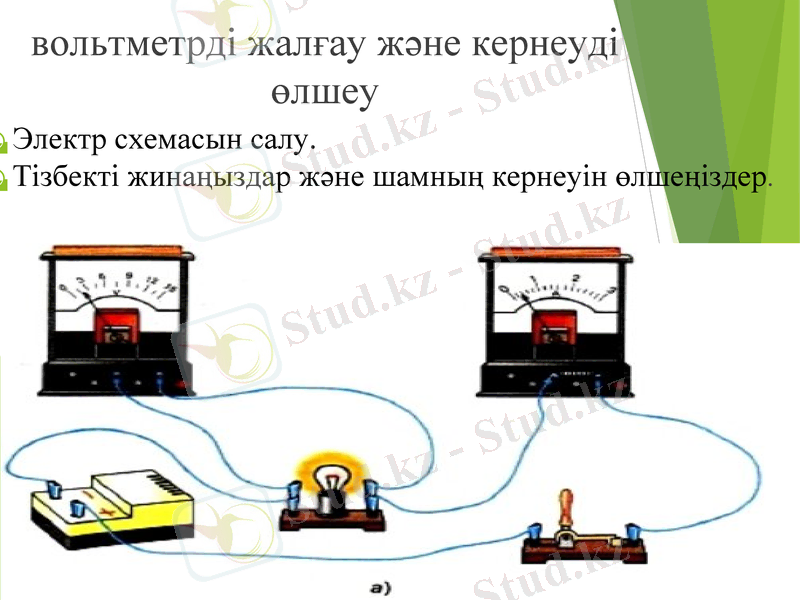

вольтметрді жалғау және кернеуді
өлшеу
Электр схемасын салу.
Тізбекті жинаңыздар және шамның кернеуін
өлшеңіздер.
Тапсырма – 1

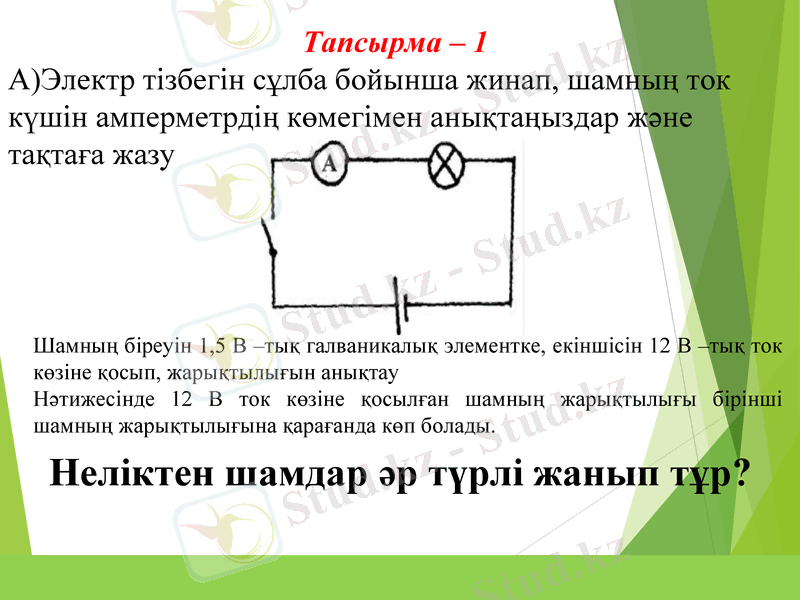

А)Электр тізбегін сұлба бойынша жинап, шамның ток
күшін амперметрдің көмегімен анықтаңыздар және
тақтаға жазу

Шамның біреуін 1,5 В –тық галваникалық элементке, екіншісін 12 В –тық ток
көзіне қосып, жарықтылығын анықтау
Нәтижесінде 12 В ток көзіне қосылған шамның жарықтылығы бірінші
шамның жарықтылығына қарағанда көп болады.

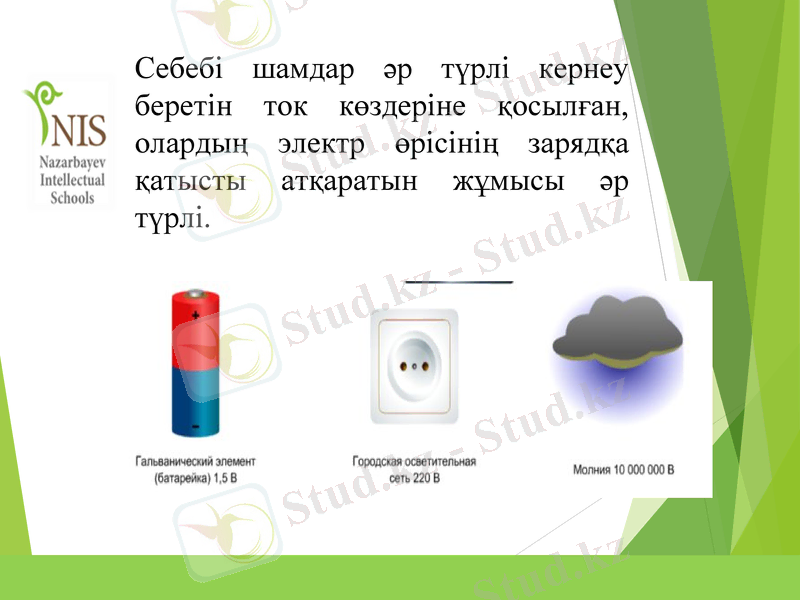

Неліктен шамдар әр түрлі жанып тұр?
Себебі шамдар әр түрлі кернеу
беретін ток көздеріне қосылған,
олардың электр өрісінің зарядқа
қатысты атқаратын жұмысы әр
түрлі.

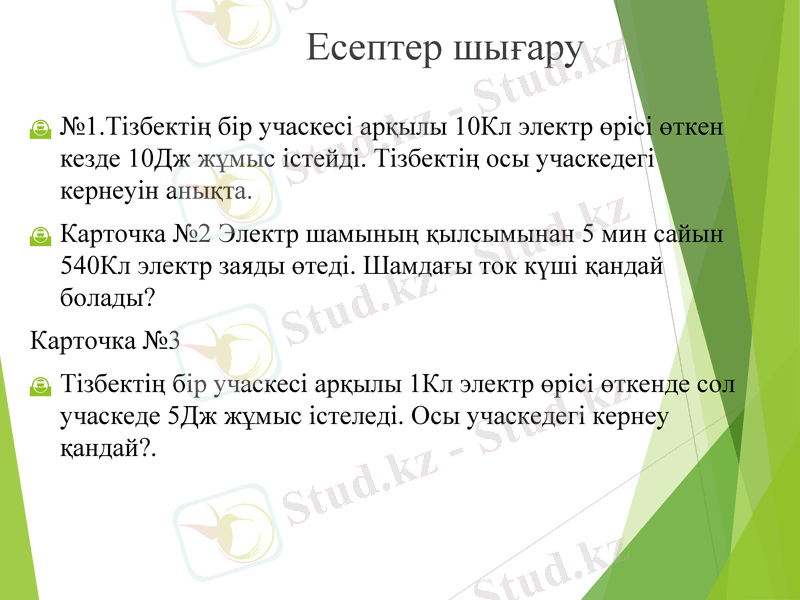

Есептер шығару
№1.Тізбектің бір учаскесі арқылы 10Кл электр өрісі өткен
кезде 10Дж жұмыс істейді. Тізбектің осы учаскедегі
кернеуін анықта.
Карточка №2 Электр шамының қылсымынан 5 мин сайын
540Кл электр заяды өтеді. Шамдағы ток күші қандай
болады?
Карточка №3
Тізбектің бір учаскесі арқылы 1Кл электр өрісі өткенде сол
учаскеде 5Дж жұмыс істеледі. Осы учаскедегі кернеу
қандай?.

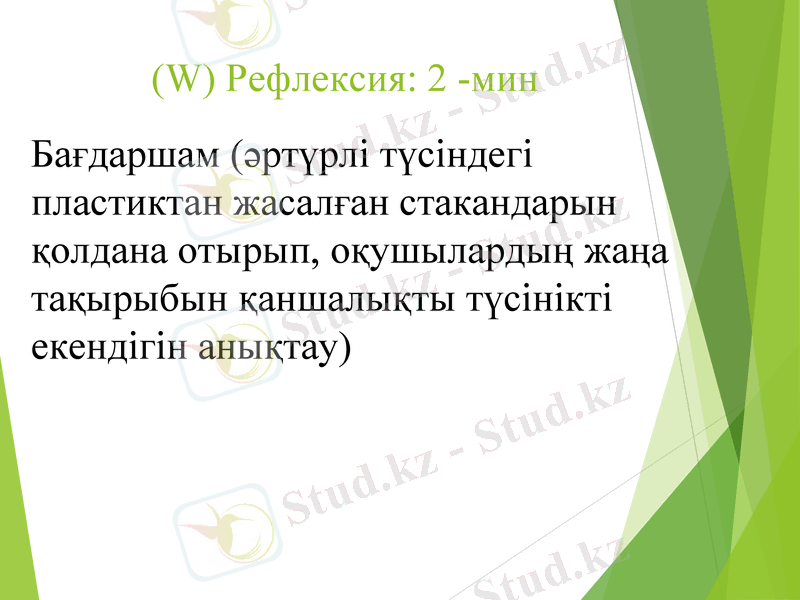

(W) Рефлексия: 2 -мин
Бағдаршам (әртүрлі түсіндегі
пластиктан жасалған стакандарын
қолдана отырып, оқушылардың жаңа
тақырыбын қаншалықты түсінікті
екендігін анықтау)
