Жамбыл политехникалық жоғары колледжі
«Компьютерлік техниканы пайдалану
және қызмет көрсету» пәні
Тақырыбы: Аналық тақта компоненттерін талдау
арнайы пән оқытушысы: Жакипбекова Р.
К.
аба

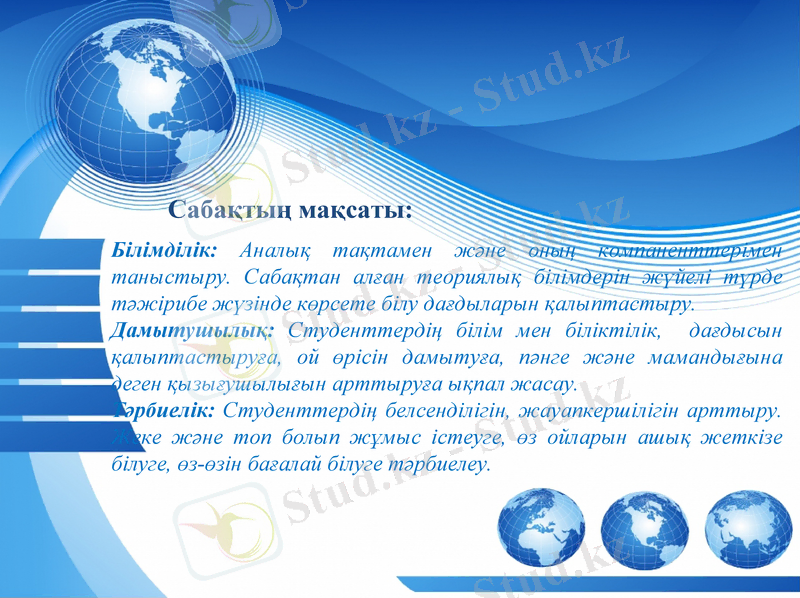

Сабақтың мақсаты:
Білімділік: Аналық тақтамен және оның компаненттерімен
таныстыру. Сабақтан алған теориялық білімдерін жүйелі түрде
тәжірибе жүзінде көрсете білу дағдыларын қалыптастыру.
Дамытушылық: Студенттердің білім мен біліктілік, дағдысын
қалыптастыруға, ой өрісін дамытуға, пәнге және мамандығына
деген қызығушылығын арттыруға ықпал жасау.
Тәрбиелік: Студенттердің белсенділігін, жауапкершілігін арттыру.
Жеке және топ болып жұмыс істеуге, өз ойларын ашық жеткізе
білуге, өз-өзін бағалай білуге тәрбиелеу.

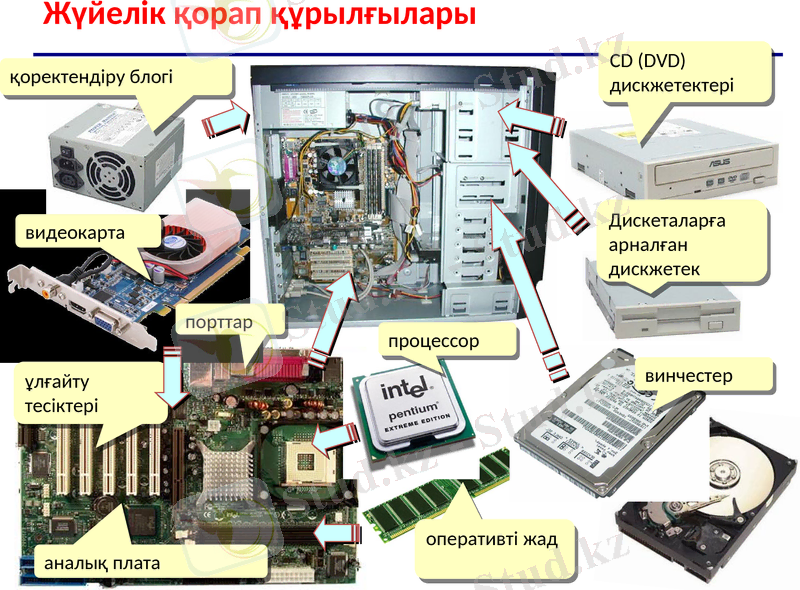

Жүйелік қорап құрылғылары
СD
СD (DVD)
(DVD)
қоректендіру
қоректендіру блогі
блогі дискжетектері
дискжетектері
Дискеталарға
Дискеталарға
видеокарта
видеокарта арналған
арналған
дискжетек
дискжетек
порттар
порттар
процессор
процессор
ұлғайту винчестер
винчестер
ұлғайту
тесіктері
тесіктері
оперативті
оперативті жад
жад
аналық
аналық плата
плата 3

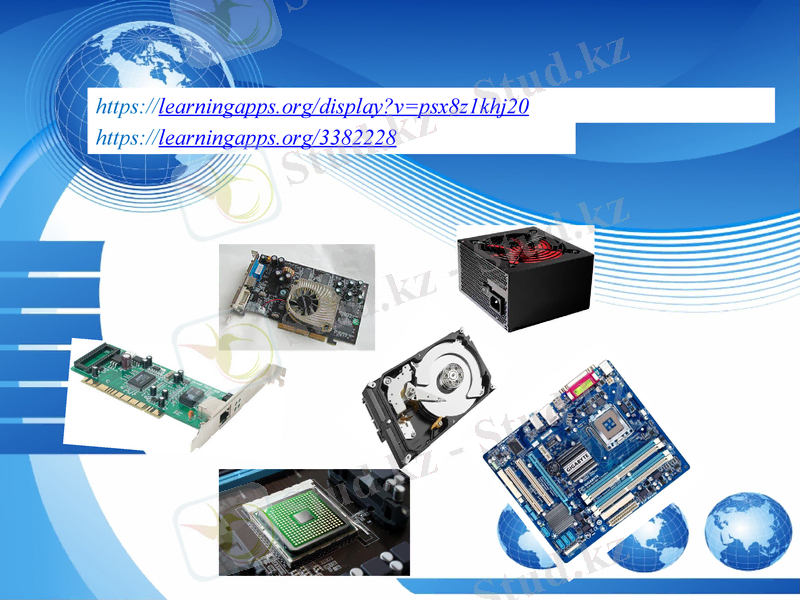

https://learningapps.org/display?v=psx8z1khj20
https://learningapps.org/3382228
аба

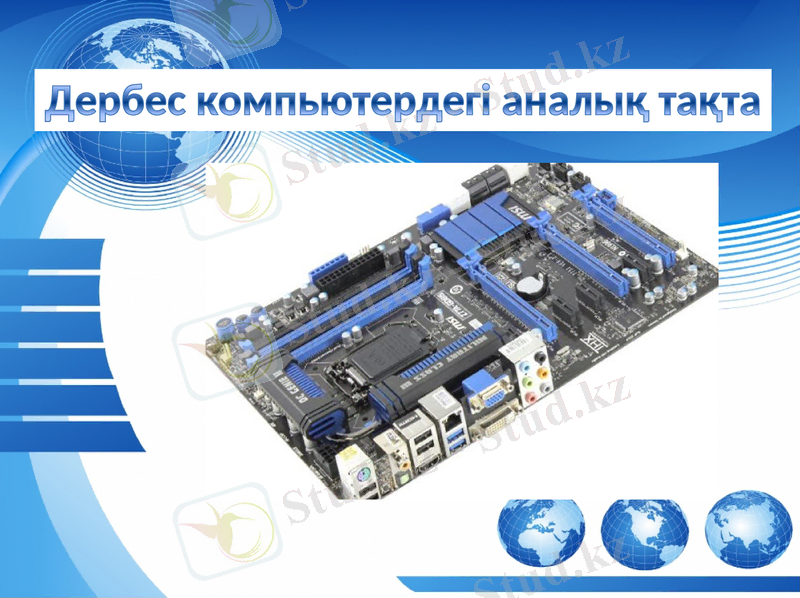

Дербес компьютердегі аналық тақта
аба

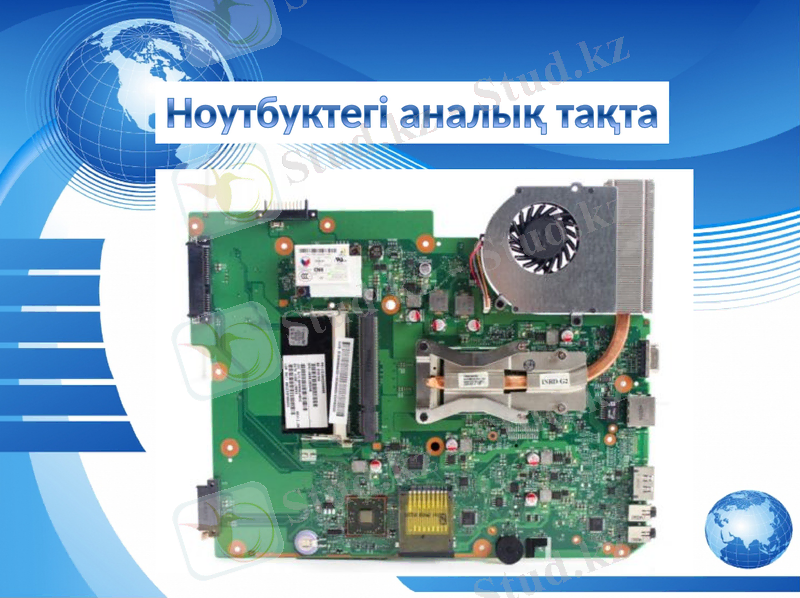

Ноутбуктегі аналық тақта
аба аналық тақта

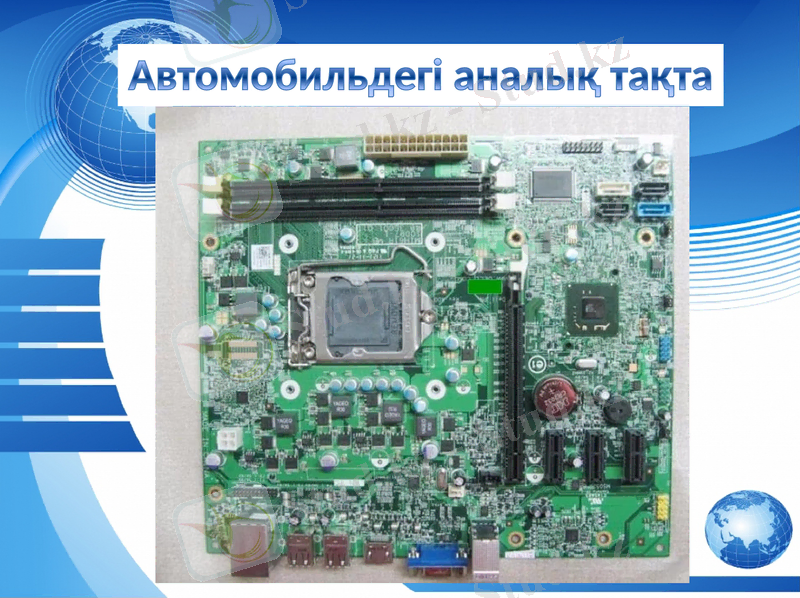

Автомобильдегі
аба

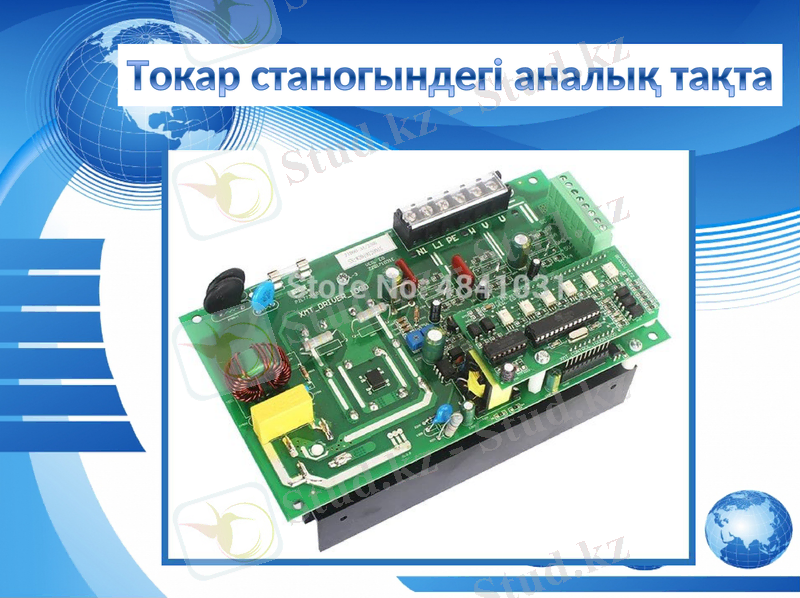

Токар станогындегі аналық тақта
аба

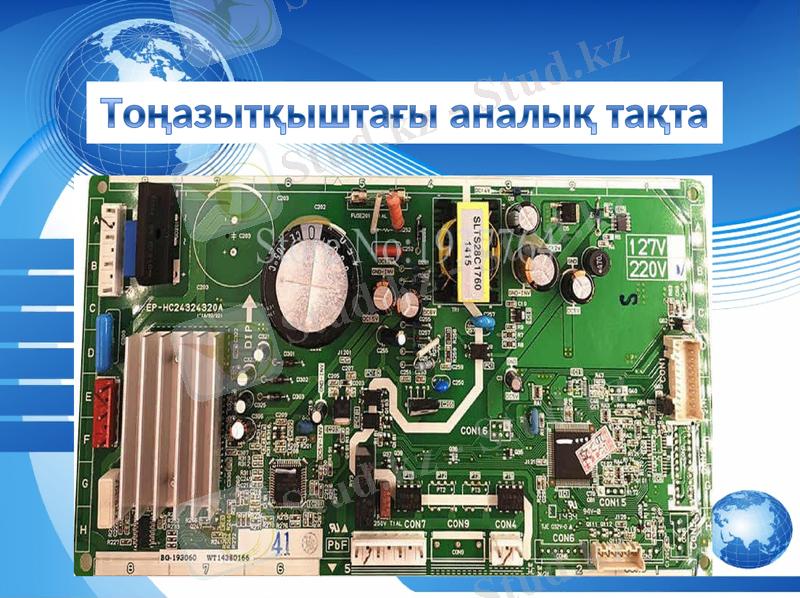

Тоңазытқыштағы аналық тақта
аба

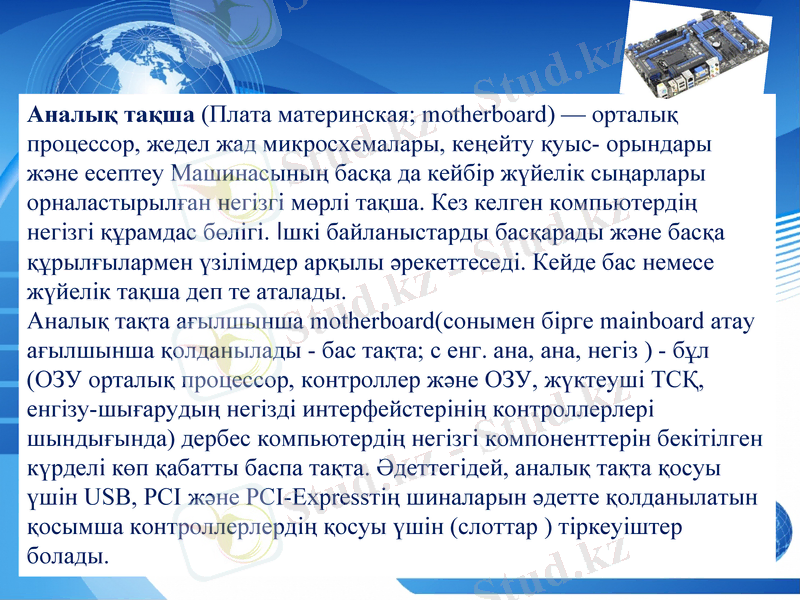

Аналық тақша (Плата материнская; motherboard) — орталық
процессор, жедел жад микросхемалары, кеңейту қуыс- орындары
және есептеу Машинасының басқа да кейбір жүйелік сыңарлары
орналастырылған негізгі мөрлі тақша. Кез келген компьютердің негізгі
құрамдас бөлігі. Ӏшкі байланыстарды басқарады және басқа
құрылғылармен үзілімдер арқылы әрекеттеседі. Кейде бас немесе
жүйелік тақша деп те аталады.
Аналық тақта ағылшынша motherboard(сонымен бiрге mainboard атау
ағылшынша қолданылады - бас тақта; с енг. ана, ана, негiз ) - бұл (ОЗУ
орталық процессор, контроллер және ОЗУ, жүктеушi ТСҚ, енгiзу-
шығарудың негiздi интерфейстерiнiң контроллерлерi шындығында)
дербес компьютердiң негiзгi компоненттерiн бекiтiлген күрделi көп
қабатты баспа тақта. Әдеттегiдей, аналық тақта қосуы үшiн USB, PCI
және PCI-Expressтiң шиналарын әдетте қолданылатын қосымша
контроллерлердiң қосуы үшiн (слоттар ) тiркеуiштер болады.

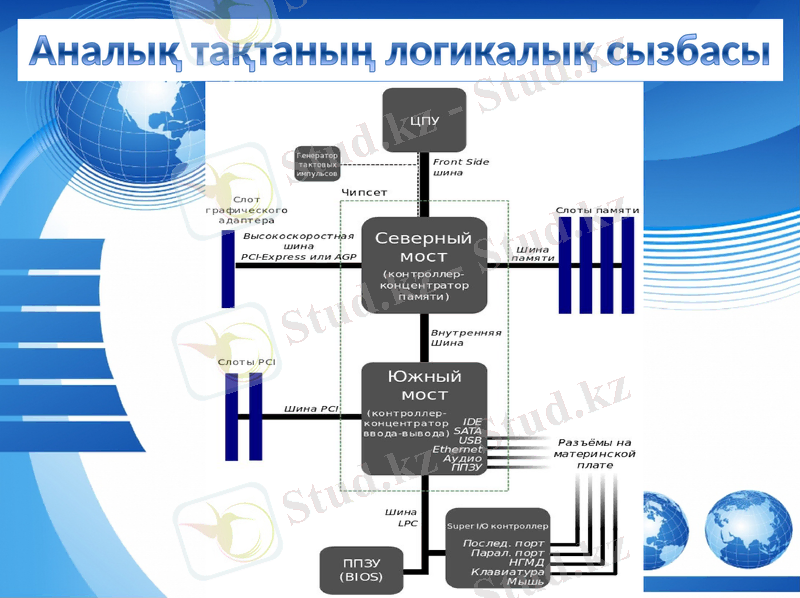

Аналық тақтаның логикалық сызбасы
аба

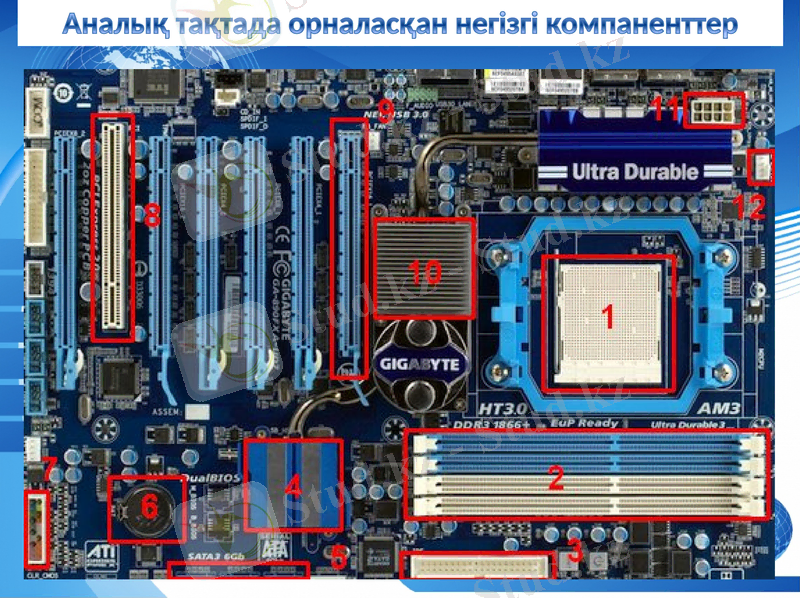

Аналық тақтада орналасқан негізгі компаненттер
аба

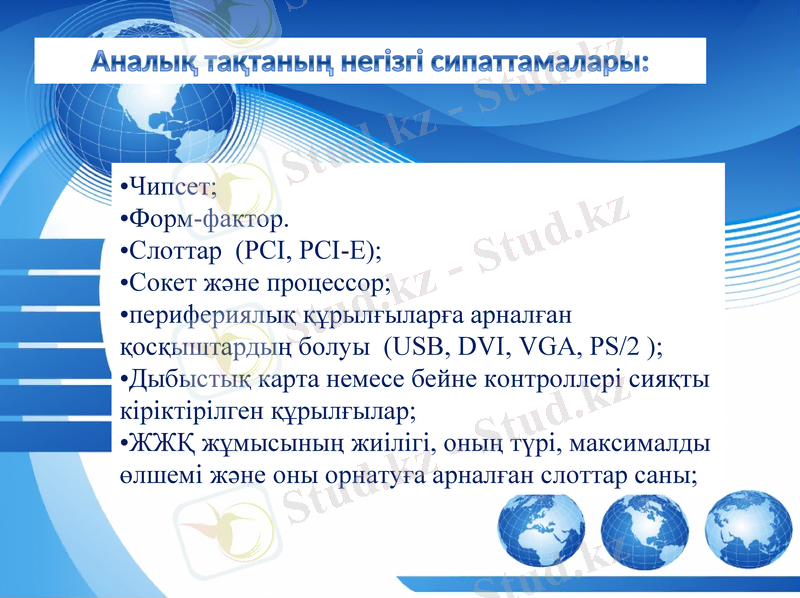

Аналық тақтаның негізгі сипаттамалары:
аба
•Чипсет;
•Форм-фактор.
•Слоттар (PCI, PCI-E);
•Сокет және процессор;
•перифериялық құрылғыларға арналған
қосқыштардың болуы (USB, DVI, VGA, PS/2 );
•Дыбыстық карта немесе бейне контроллері сияқты
кіріктірілген құрылғылар;
•ЖЖҚ жұмысының жиілігі, оның түрі, максималды
өлшемі және оны орнатуға арналған слоттар саны;
аба

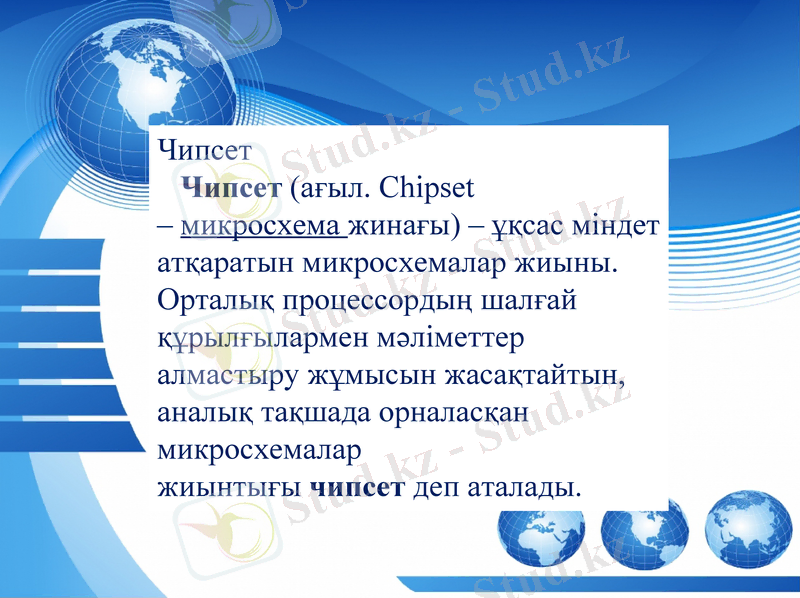

Чипсет
Чипсет (ағыл. Chipset
– микросхема жинағы) – ұқсас міндет
атқаратын микросхемалар жиыны.
Орталық процессордың шалғай
құрылғылармен мәліметтер
алмастыру жұмысын жасақтайтын,
аналық тақшада орналасқан
микросхемалар
жиынтығы чипсет деп аталады.

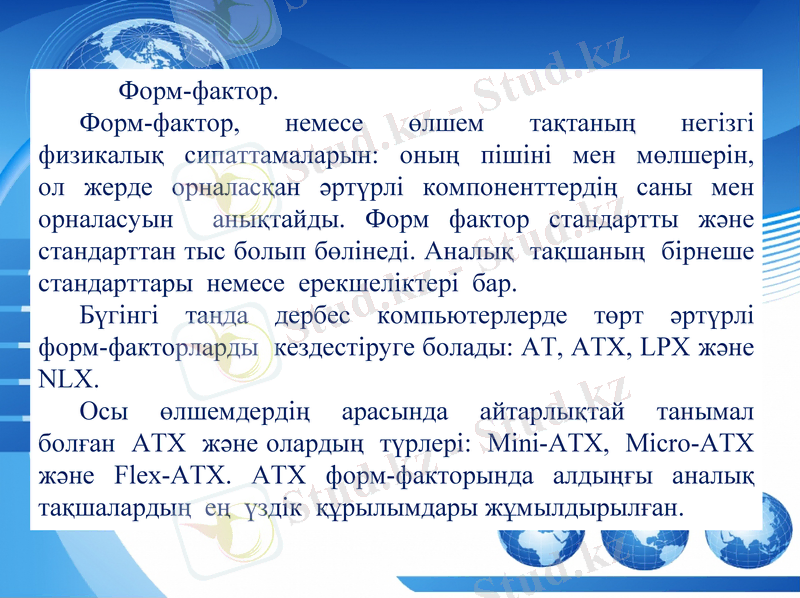

Форм-фактор. аба
Форм-фактор, немесе өлшем тақтаның негізгі
физикалық сипаттамаларын: оның пішіні мен мөлшерін,
ол жерде орналасқан әртүрлі компоненттердің саны мен
орналасуын анықтайды. Форм фактор стандартты және
стандарттан тыс болып бөлінеді. Аналық тақшаның бірнеше
стандарттары немесе ерекшеліктері бар.
Бүгінгі таңда дербес компьютерлерде төрт әртүрлі
форм-факторларды кездестіруге болады: AT, ATX, LPX және
NLX.
Осы өлшемдердің арасында айтарлықтай танымал
болған АТХ және олардың түрлері: Mini-ATX, Micro-ATX
және Flex-ATX. АТХ форм-факторында алдыңғы аналық
тақшалардың ең үздік құрылымдары жұмылдырылған.
аба

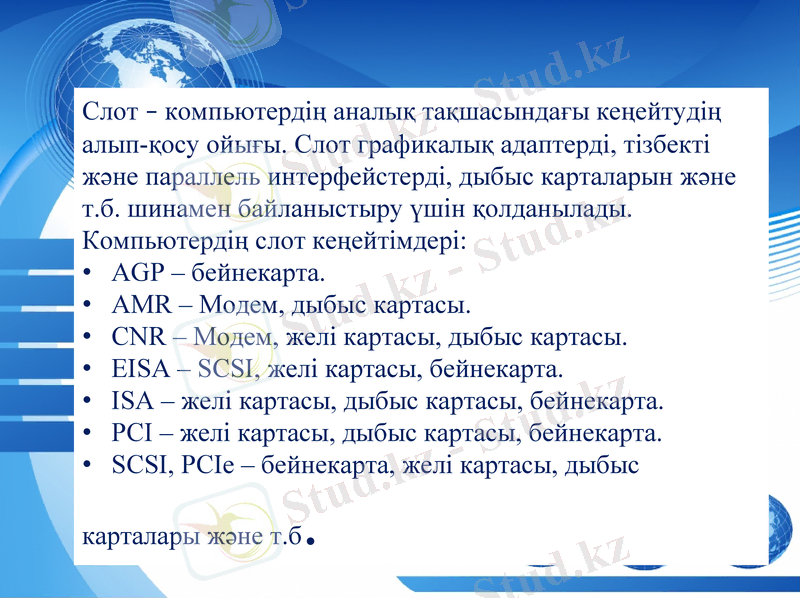

Слот – компьютердің аналық тақшасындағы кеңейтудің
алып-қосу ойығы. Слот графикалық адаптерді, тізбекті
және параллель интерфейстерді, дыбыс карталарын және
т.б. шинамен байланыстыру үшін қолданылады.
Компьютердің слот кеңейтімдері:
• AGP – бейнекарта.
• AMR – Модем, дыбыс картасы.
• CNR – Модем, желі картасы, дыбыс картасы.
• EISA – SCSI, желі картасы, бейнекарта.
• ISA – желі картасы, дыбыс картасы, бейнекарта.
• PCI – желі картасы, дыбыс картасы, бейнекарта.
• SCSI, PCIe – бейнекарта, желі картасы, дыбыс
карталары және т.б .
аба
Аналық тақтада орналасқан негізгі
компаненттерді жинақта
https://learningapps.org/display?v=pmk781q5t20
аба
Үй жұмысы
“Аналық тақтаның шығу тарихы
және даму сатылары”
тақырыбында презентация
дайындаңыздар
