ЕМЕС схемасының ақиқаттық кестесі ЕМЕС схемасы

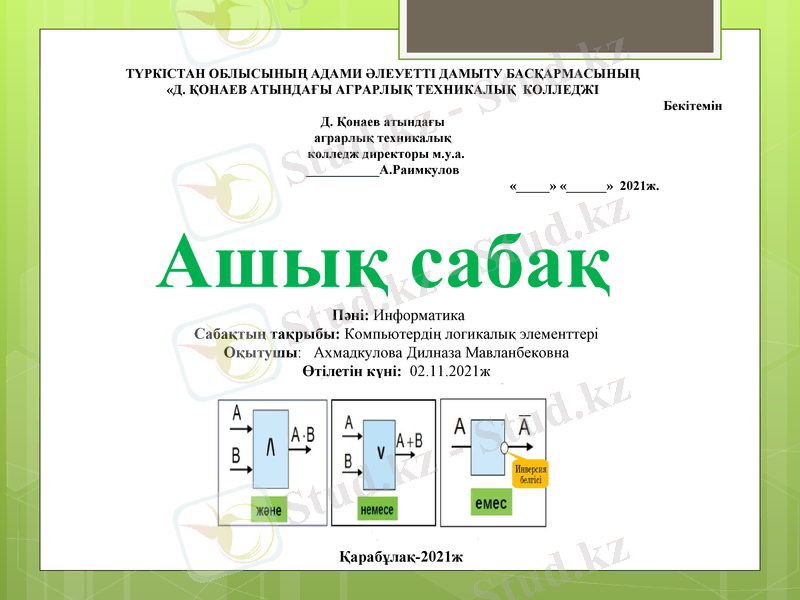

ТҮРКІСТАН ОБЛЫСЫНЫҢ АДАМИ ӘЛЕУЕТТІ ДАМЫТУ БАСҚАРМАСЫНЫҢ
«Д. ҚОНАЕВ АТЫНДАҒЫ АГРАРЛЫҚ ТЕХНИКАЛЫҚ КОЛЛЕДЖІ
Бекітемін
Д. Қонаев атындағы
аграрлық техникалық
колледж директоры м. у. а.
А. Раимкулов
«» «» 2021ж.
Ашық сабақ
Пәні: Информатика
Сабақтың тақрыбы: Компьютердің логикалық элементтері
Оқытушы: Ахмадкулова Дилназа Мавланбековна
Өтілетін күні: 02. 11. 2021ж
Тобы: Асл 9-211
Қарабұлақ-2021ж

Қош келдіңіздер!
Асл 9-211 тобы


Үй жұмысын тексеру

Пікір
деп ақиқат немесе жалған екенін тұжырымдауға болатын, мағынасы бойынша аяқталған сөйлемді айтамыз.
жоқ
иә
иә
жоқ
Логика
- пікірлер және олардың байланыстары туралы ғылым
Логиканың негізін салушы -
ағылшын математигі
Джордж Буль. Ол логикалық алгебраның атасы.
Формальды, ықтималдық, математикалық, диалектикалық
Ақиқат және жалған
Астана - Қазақстанның астанасы. Сканер - компьютер экранында берілгендерді қағазға басатын құрылғы
2+5>11 3+5=2*4
Конъюнкция
Дизъюнкция
Инверсия
А
В
А және В
жоқ
жоқ
жоқ
ия
ия
жоқ
ия
ия
А
В
А және В
жоқ
жоқ
жоқ
ия
ия
жоқ
ия
ия

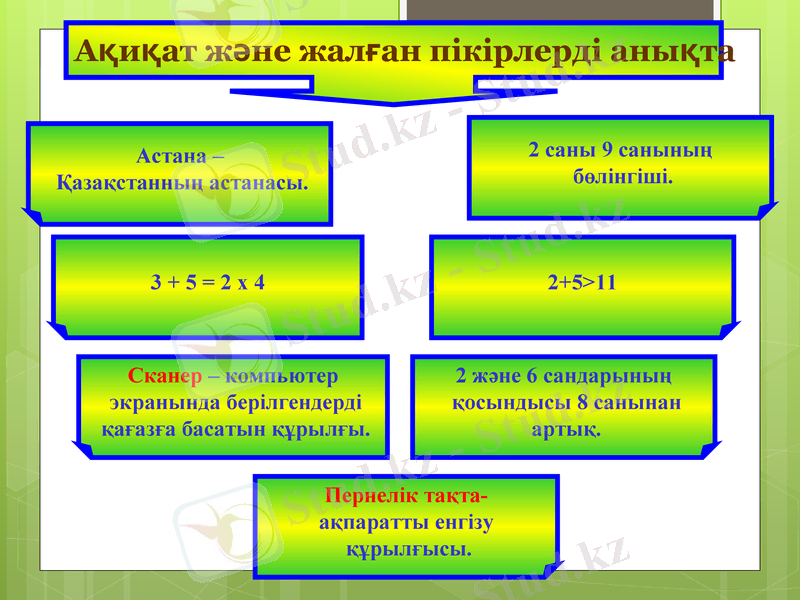

Ақиқат және жалған пікірлерді анықта
Астана -
Қазақстанның астанасы.
2 саны 9 санының
бөлінгіші.
3 + 5 = 2 х 4
2+5>11
Сканер - компьютер
экранында берілгендерді
қағазға басатын құрылғы.
2 және 6 сандарының
қосындысы 8 санынан
артық.
Пернелік тақта-
ақпаратты енгізу
құрылғысы.

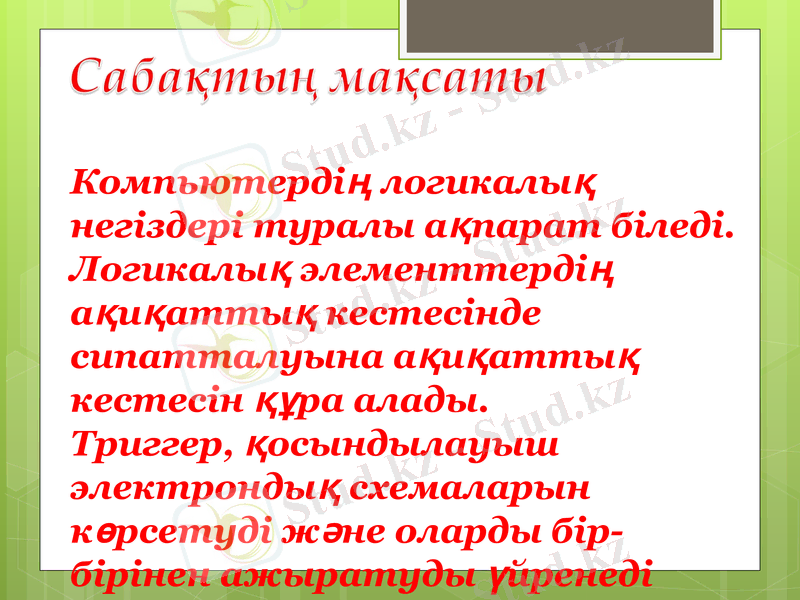

Компьютердің логикалық негіздері туралы ақпарат біледі.
Логикалық элементтердің ақиқаттық кестесінде сипатталуына ақиқаттық кестесін құра алады.
Триггер, қосындылауыш электрондық схемаларын көрсетуді және оларды бір-бірінен ажыратуды үйренеді

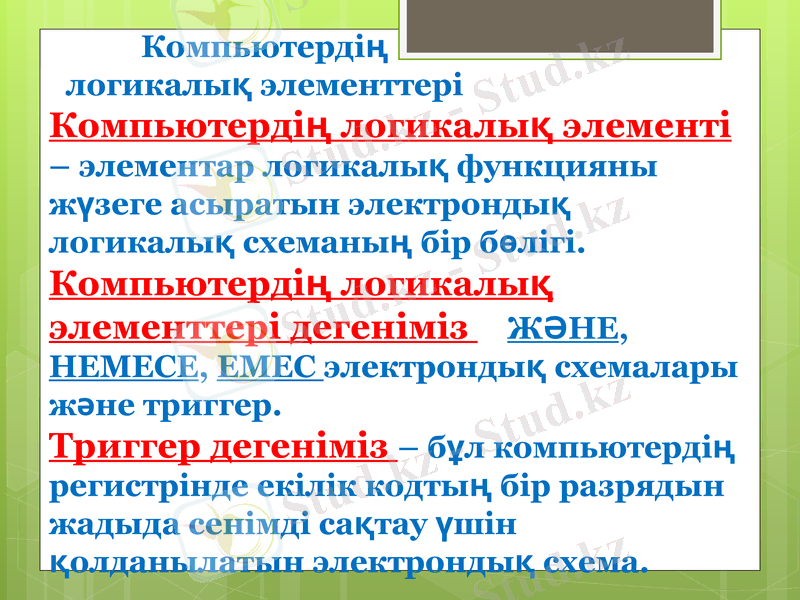

Компьютердің
логикалық элементтері
Компьютердің логикалық элементі - элементар логикалық функцияны жүзеге асыратын электрондық логикалық схеманың бір бөлігі.
Компьютердің логикалық элементтері дегеніміз - ЖӘНЕ, НЕМЕСЕ, ЕМЕС электрондық схемалары және триггер.
Триггер дегеніміз - бұл компьютердің регистрінде екілік кодтың бір разрядын жадыда сенімді сақтау үшін қолданылатын электрондық схема.

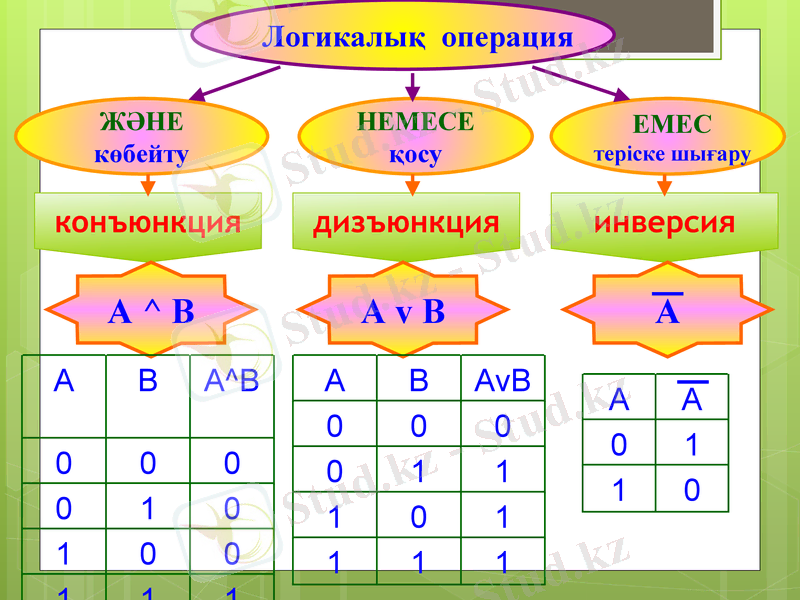

А
В
А^B
0
0
0
0
1
0
1
0
0
1
1
1
А
В
АvB
0
0
0
0
1
1
1
0
1
1
1
1

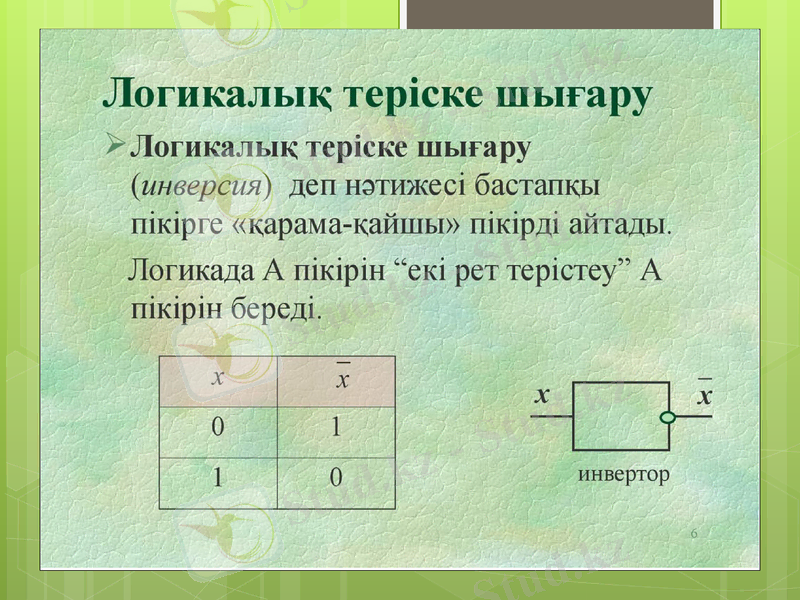

А
A
0
1
1
0

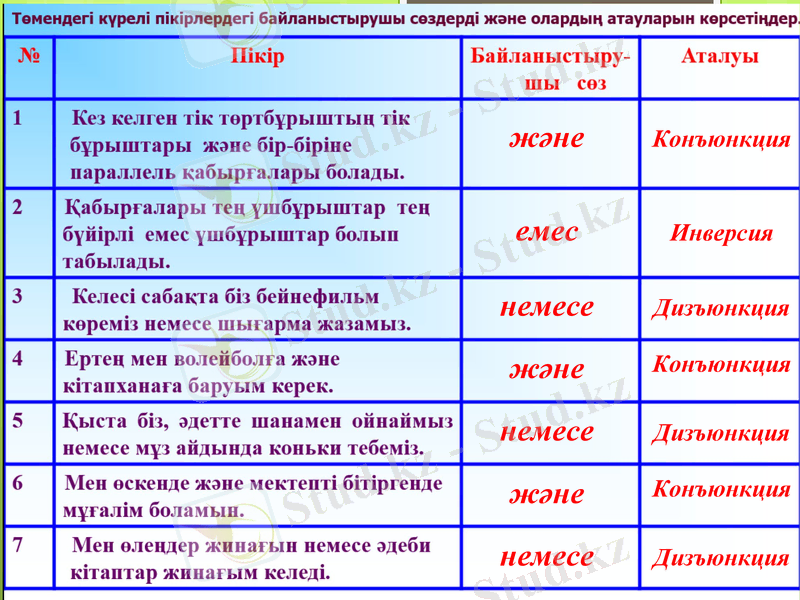

және
емес
немесе
немесе
және
және
немесе
Конъюнкция
Дизъюнкция
Инверсия
Дизъюнкция
Дизъюнкция
Конъюнкция
Конъюнкция

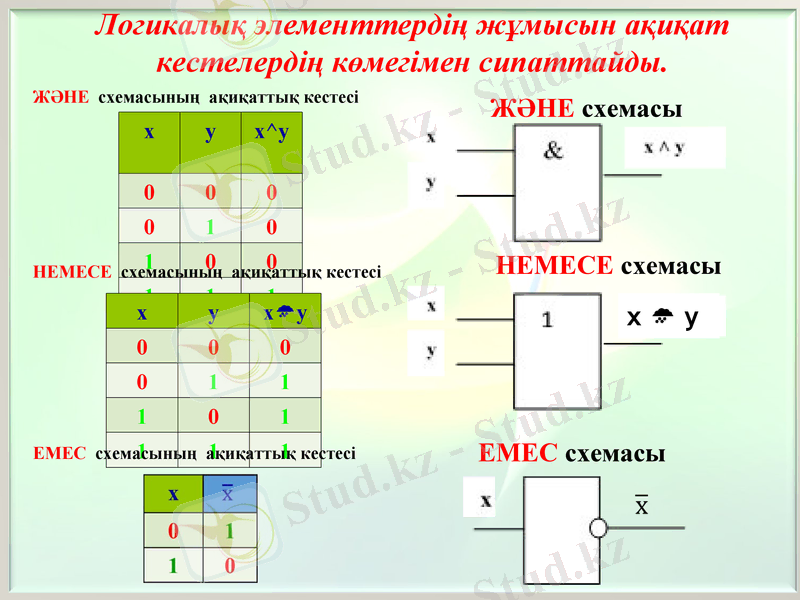

Логикалық элементтердің жұмысын ақиқат
кестелердің көмегімен сипаттайды.

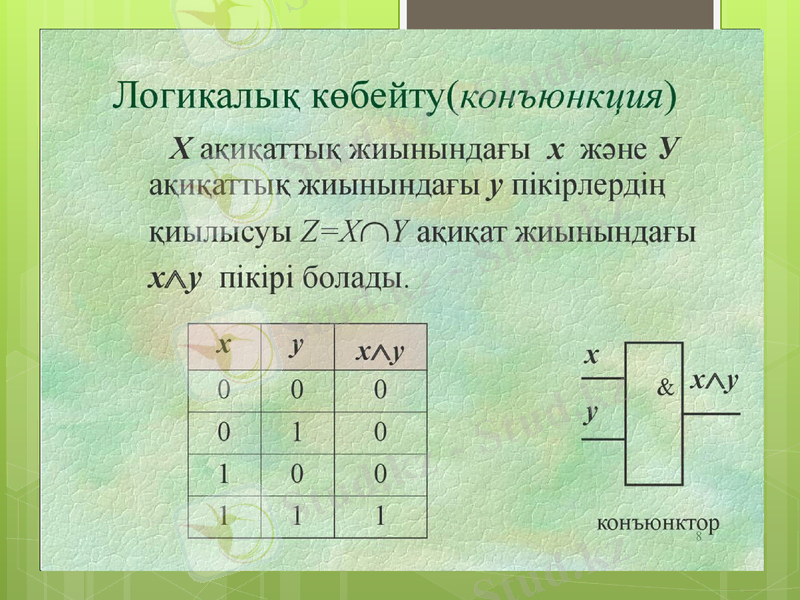

ЖӘНЕ схемасының ақиқаттық кестесі
ЖӘНЕ схемасы
х
у
х^у
0
0
0
0
1
0
1
0
0
1
1
1

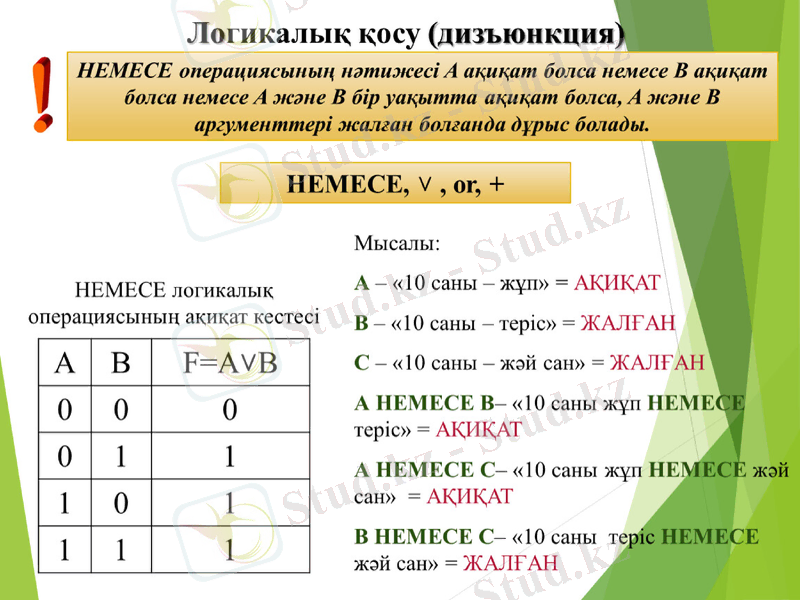

НЕМЕСЕ схемасының ақиқаттық кестесі
НЕМЕСЕ схемасы
х
у
ху
0
0
0
0
1
1
1
0
1
1
1
1
ЕМЕС схемасының ақиқаттық кестесі
ЕМЕС схемасы
х у

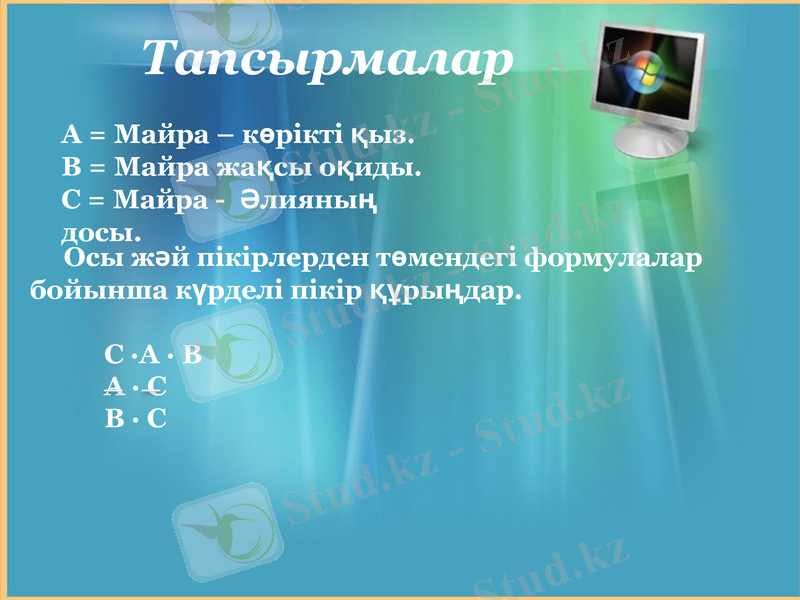

А = Майра - көрікті қыз.
В = Майра жақсы оқиды.
С = Майра - Әлияның досы.
Тапсырмалар
Осы жәй пікірлерден төмендегі формулалар бойынша күрделі пікір құрыңдар.
С ·А · В
А · С
В · С

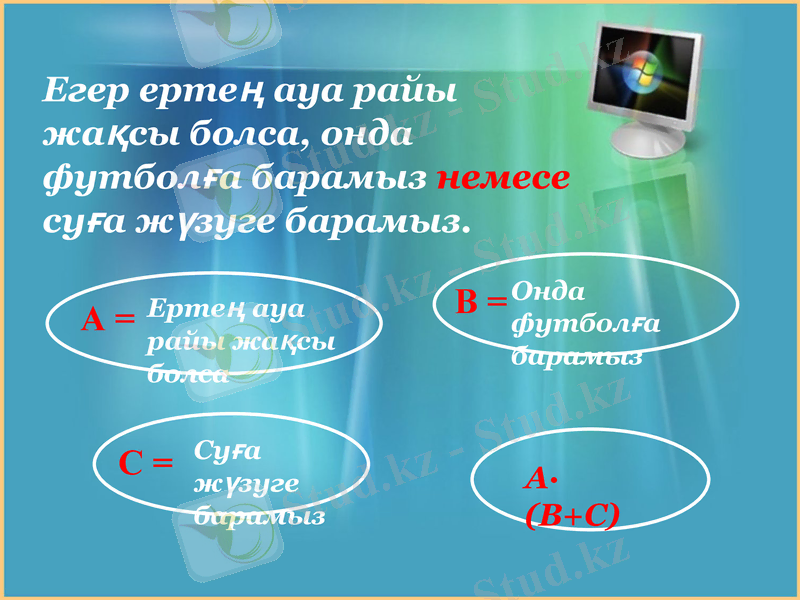

Егер ертең ауа райы жақсы болса, онда футболға барамыз немесе суға жүзуге барамыз.
А =
B =
C =
Ертең ауа райы жақсы болса
Онда футболға барамыз
Суға жүзуге барамыз
A· (B+C)

Логикалық айнымалының саны -
Ақиқат кестесіндегі жол саны -
Формуладағы логикалық операцияның саны -
Бағандар саны -

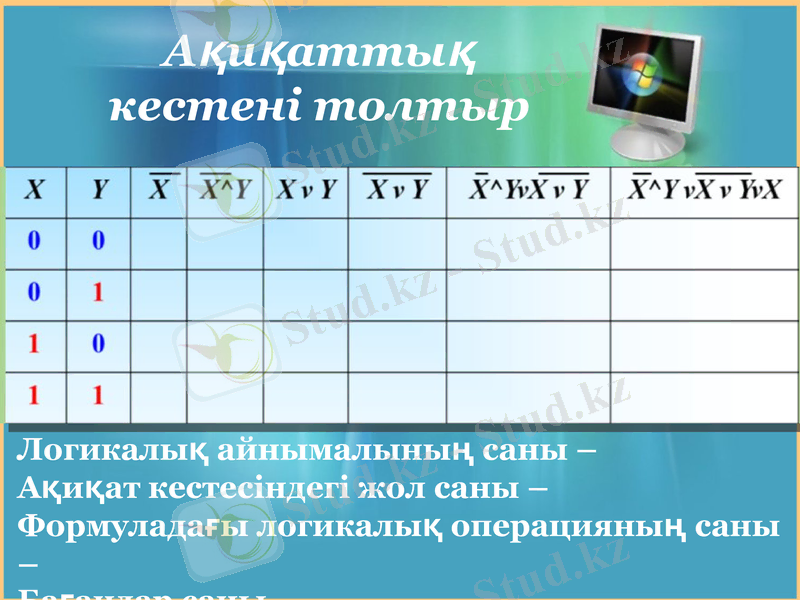

Ақиқаттық кестені толтыр

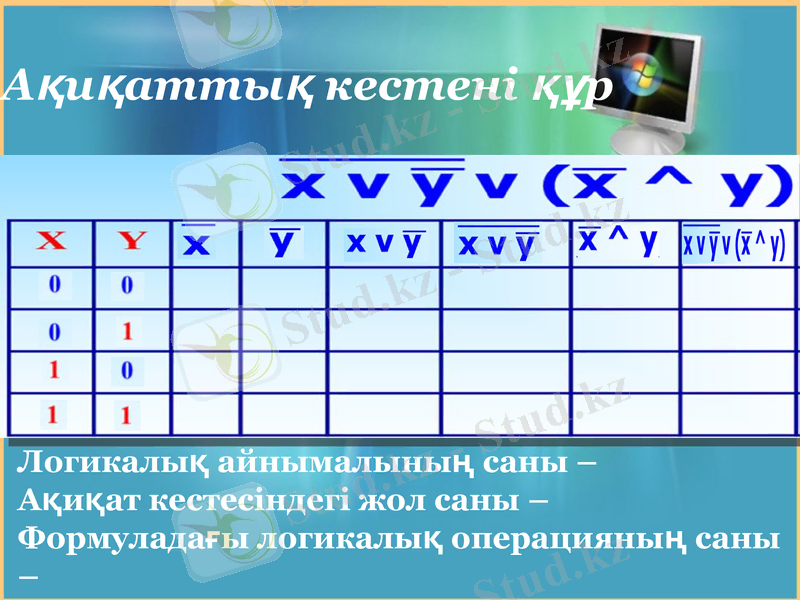

Ақиқаттық кестені құр
Логикалық айнымалының саны -
Ақиқат кестесіндегі жол саны -
Формуладағы логикалық операцияның саны -
Бағандар саны -

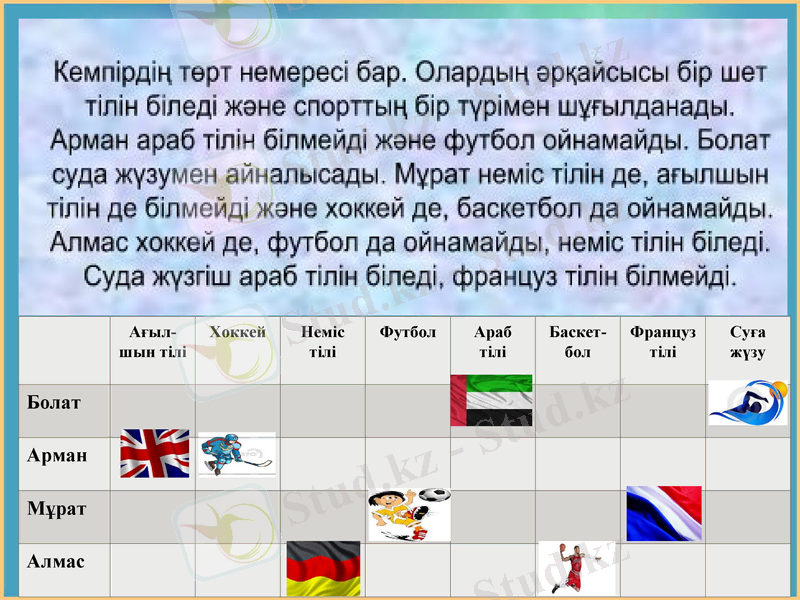

Ағыл-шын тілі
Хоккей
Неміс тілі
Футбол
Араб
тілі
Баскет-бол
Француз тілі
Суға жүзу
Болат
Арман
Мұрат
Алмас

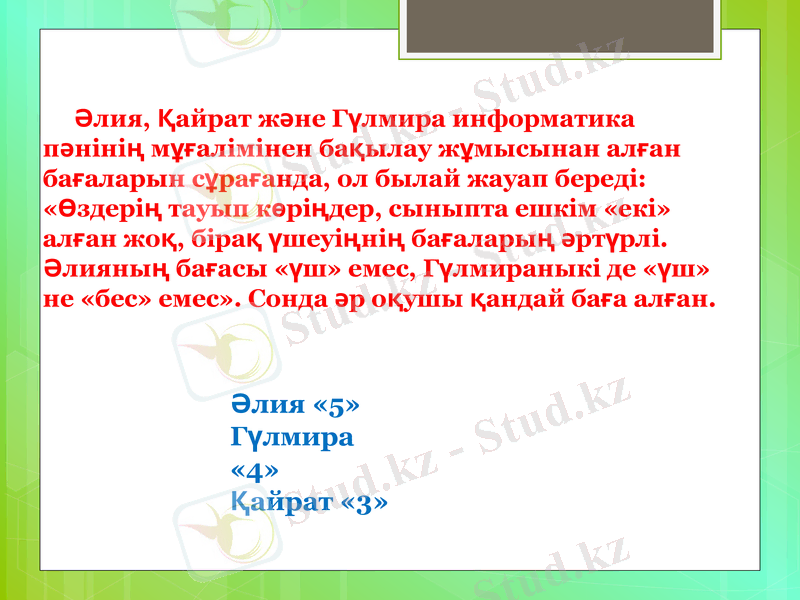

Әлия, Қайрат және Гүлмира информатика пәнінің мұғалімінен бақылау жұмысынан алған бағаларын сұрағанда, ол былай жауап береді: «Өздерің тауып көріңдер, сыныпта ешкім «екі» алған жоқ, бірақ үшеуіңнің бағаларың әртүрлі. Әлияның бағасы «үш» емес, Гүлмираныкі де «үш» не «бес» емес». Сонда әр оқушы қандай баға алған.
Әлия «5»
Гүлмира «4»
Қайрат «3»

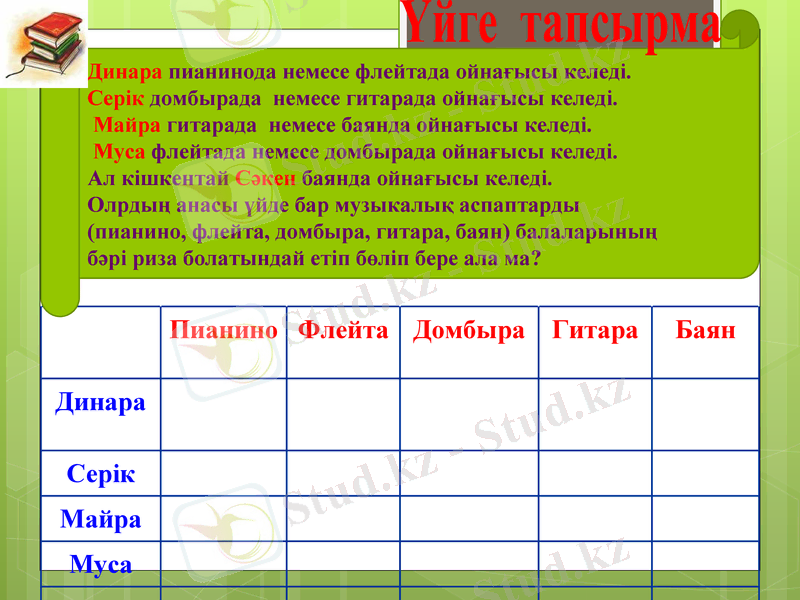

Пианино
Флейта
Домбыра
Гитара
Баян
Динара
Серік
Майра
Муса
Сәкен
Динара пианинода немесе флейтада ойнағысы келеді.
Серік домбырада немесе гитарада ойнағысы келеді.
Майра гитарада немесе баянда ойнағысы келеді.
Муса флейтада немесе домбырада ойнағысы келеді.
Ал кішкентай Сәкен баянда ойнағысы келеді.
Олрдың анасы үйде бар музыкалық аспаптарды
(пианино, флейта, домбыра, гитара, баян) балаларының
бәрі риза болатындай етіп бөліп бере ала ма?
Үйге тапсырма
