ДИОД ЖӘНЕ ОНЫҢ
ТҮРЛЕРІ.

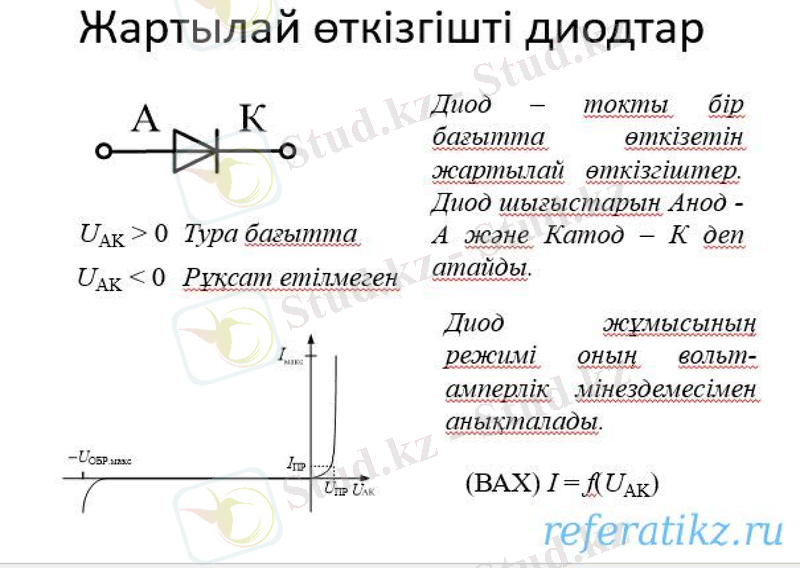

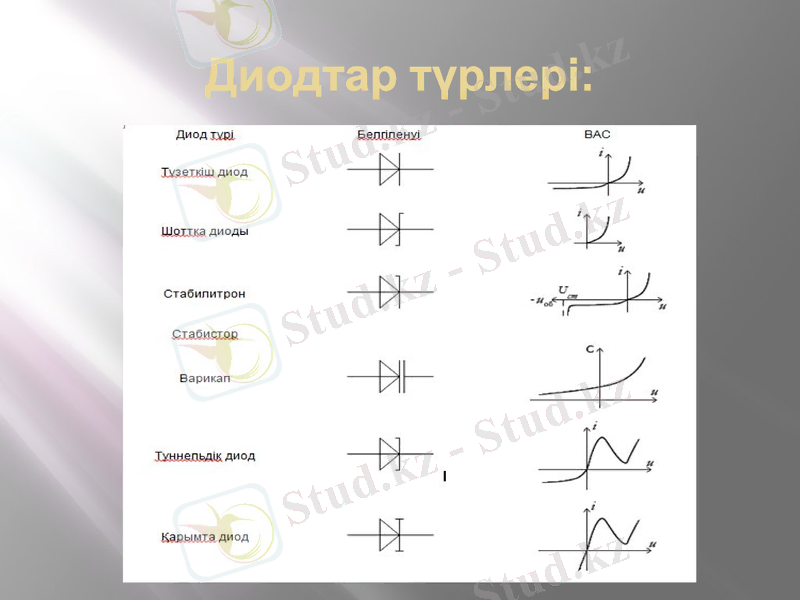

Диодтар түрлері:
Түзеткiш диодтар
Конструктивтi түзеткiш диодтар
жазықтық және нүктелiкке жiктеледi.
Pnның арқасында үлкен ауданының
жазықтық диодтары – өткел үлкен
тоқтардың түзетуi үшiн қолданылады.
Нүктелiк диодтарды алады өткелдiң
ауданын айғыздаймын және аз
тоқтардың түзетуi үшiн арналған.
Жартылай өткiзгiш диодты шартты
график түрiнде белгi 2.2,а -шi сурет
елестеткен.

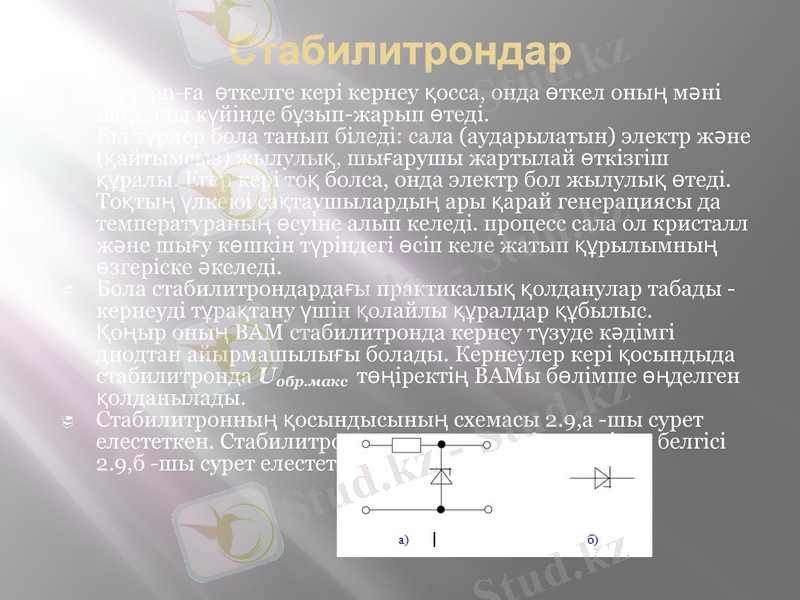

Стабилитрондар
Егер pn-ға өткелге керi кернеу қосса, онда өткел оның мәнi
нақтылы күйiнде бұзып-жарып өтедi.
Екi түрлер бола танып бiледi: сала (аударылатын) электр және
(қайтымсыз) жылулық, шығарушы жартылай өткiзгiш құралы.
Егер керi тоқ болса, онда электр бол жылулық өтедi. Тоқтың
үлкеюi сақтаушылардың ары қарай генерациясы да
температураның өсуiне алып келедi. процесс сала ол кристалл
және шығу көшкiн түрiндегi өсiп келе жатып құрылымның
өзгерiске әкеледi.
Бола стабилитрондардағы практикалық қолданулар табады -
кернеудi тұрақтану үшiн қолайлы құралдар құбылыс.
Қоңыр оның ВАМ стабилитронда кернеу түзуде кәдiмгi диодтан
айырмашылығы болады. Кернеулер керi қосындыда
стабилитронда Uобр.макс төңiректiң ВАМы бөлiмше өңделген
қолданылады.
Стабилитронның қосындысының схемасы 2.9,а -шы сурет
елестеткен. Стабилитронның шартты график түрiнде белгiсi
2.9,б -шы сурет елестетер едi

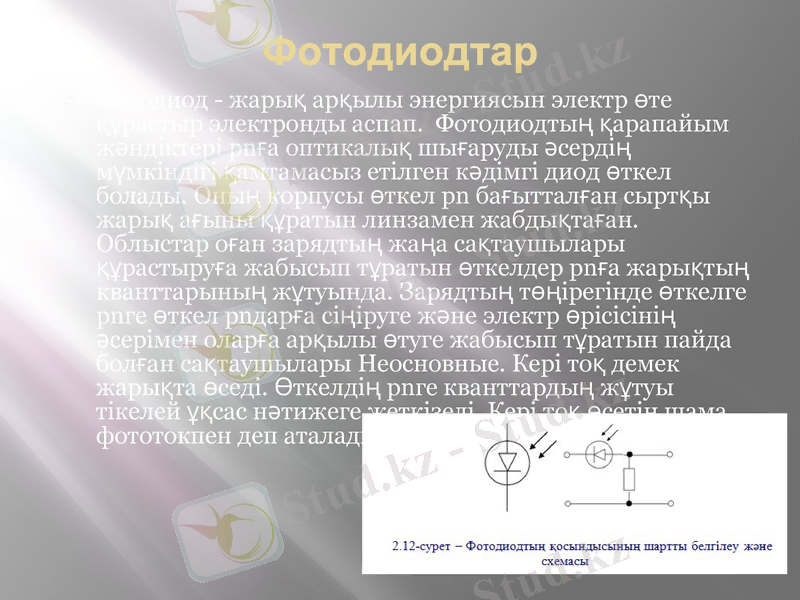

Фотодиодтар
Фотодиод - жарық арқылы энергиясын электр өте құрастыр
электронды аспап. Фотодиодтың қарапайым жәндiктерi
pnға оптикалық шығаруды әсердiң мүмкiндiгi қамтамасыз
етiлген кәдiмгi диод өткел болады. Оның корпусы өткел pn
бағытталған сыртқы жарық ағыны құратын линзамен
жабдықтаған.
Облыстар оған зарядтың жаңа сақтаушылары құрастыруға
жабысып тұратын өткелдер pnға жарықтың кванттарының
жұтуында. Зарядтың төңiрегiнде өткелге pnге өткел
pnдарға сiңiруге және электр өрiсiсiнiң әсерiмен оларға
арқылы өтуге жабысып тұратын пайда болған
сақтаушылары Неосновные. Керi тоқ демек жарықта өседi.
Өткелдiң pnге кванттардың жұтуы тiкелей ұқсас нәтижеге
жеткiзедi. Керi тоқ өсетiн шама фототокпен деп аталады.

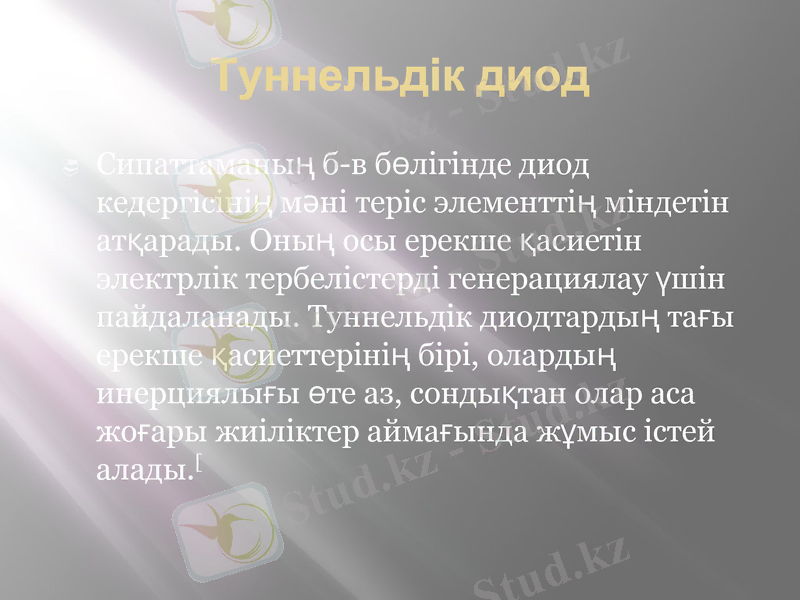

Туннельдік диод
Сипаттаманың б-в бөлігінде диод
кедергісінің мәні теріс элементтің
міндетін атқарады. Оның осы ерекше
қасиетін электрлік тербелістерді
генерациялау үшін пайдаланады.
Туннельдік диодтардың тағы ерекше
қасиеттерінің бірі, олардың
инерциялығы өте аз, сондықтан олар
аса жоғары жиіліктер аймағында
жұмыс істей алады.[

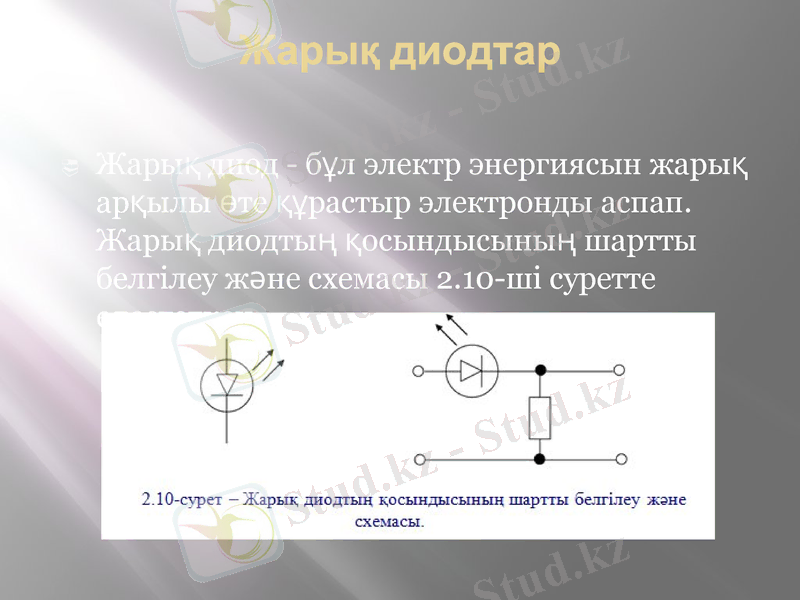

Жарық диодтар

Жарық диод - бұл электр энергиясын
жарық арқылы өте құрастыр
электронды аспап. Жарық диодтың
қосындысының шартты белгiлеу және
схемасы 2.10-ші суретте елестеткен.

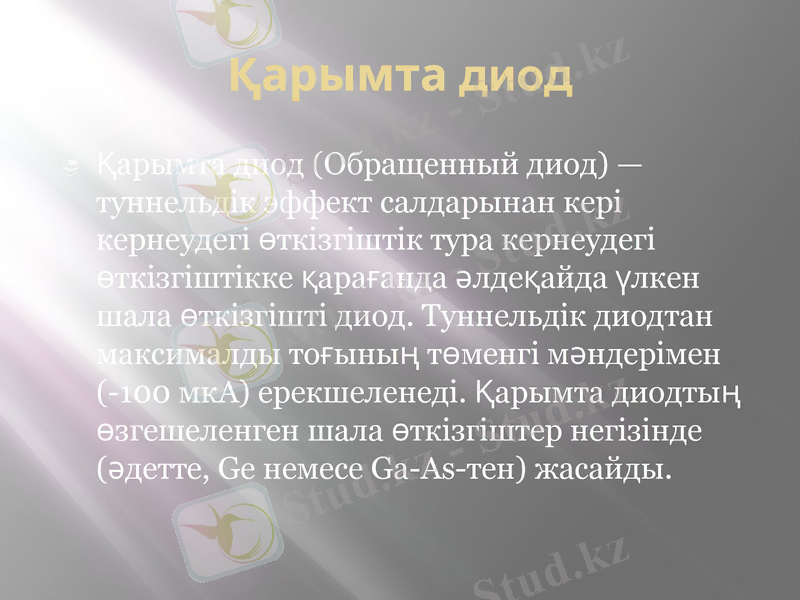

Қарымта диод
Қарымта диод (Обращенный диод) —
туннельдік эффект салдарынан кері
кернеудегі өткізгіштік тура кернеудегі
өткізгіштікке қарағанда әлдеқайда
үлкен шала өткізгішті диод.
Туннельдік диодтан максималды
тоғының төменгі мәндерімен (-100
мкА) ерекшеленеді. Қарымта диодтың
өзгешеленген шала өткізгіштер
негізінде (әдетте, Ge немесе Ga-As-
тен) жасайды.

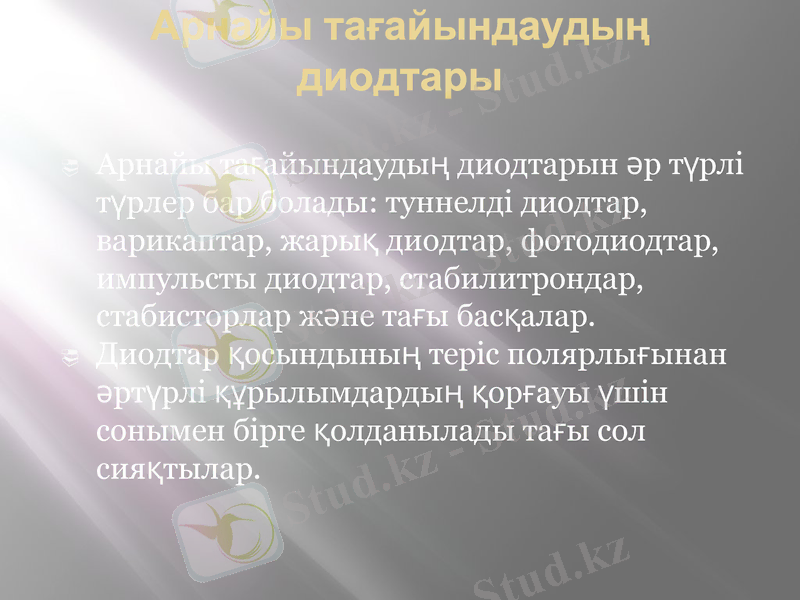

Арнайы тағайындаудың диодтары

Арнайы тағайындаудың диодтарын әр
түрлi түрлер бар болады: туннелдi
диодтар, варикаптар, жарық диодтар,
фотодиодтар, импульсты диодтар,
стабилитрондар, стабисторлар және
тағы басқалар.
Диодтар қосындының терiс
полярлығынан әртүрлi
құрылымдардың қорғауы үшiн
сонымен бiрге қолданылады тағы сол
сияқтылар.

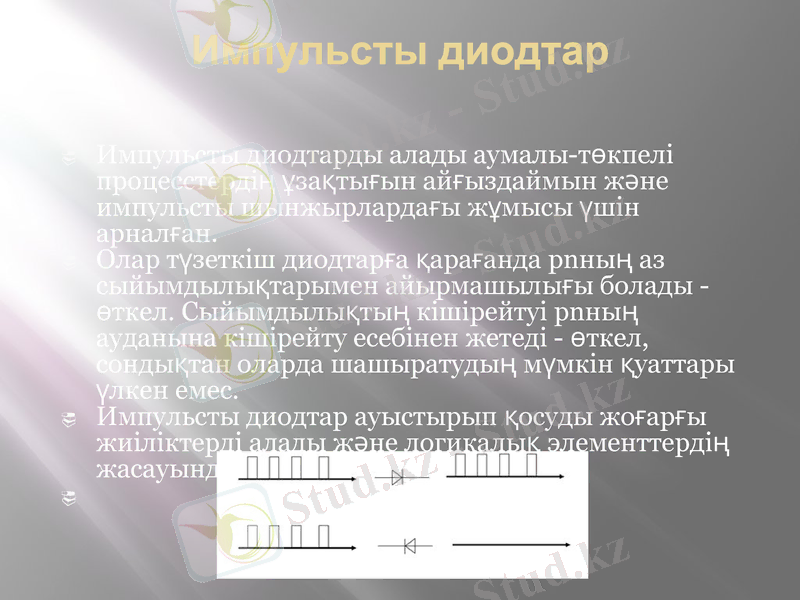

Импульсты диодтар

Импульсты диодтарды алады аумалы-төкпелi
процесстердiң ұзақтығын айғыздаймын және
импульсты шынжырлардағы жұмысы үшiн арналған.
Олар түзеткiш диодтарға қарағанда pnның аз
сыйымдылықтарымен айырмашылығы болады - өткел.
Сыйымдылықтың кiшiрейтуi pnның ауданына кiшiрейту
есебiнен жетедi - өткел, сондықтан оларда
шашыратудың мүмкiн қуаттары үлкен емес.
Импульсты диодтар ауыстырып қосуды жоғарғы
жиiлiктердi алады және логикалық элементтердiң
жасауында қолданылады.

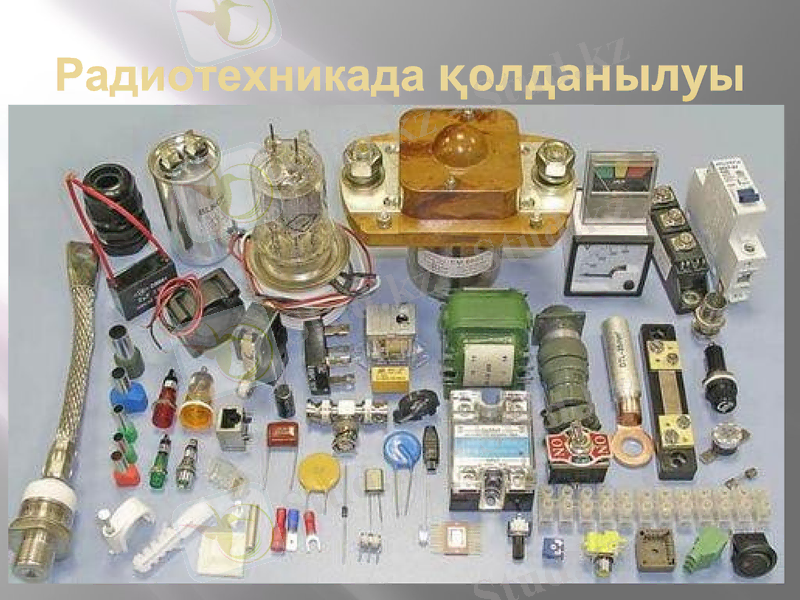

Радиотехникада
қолданылуы

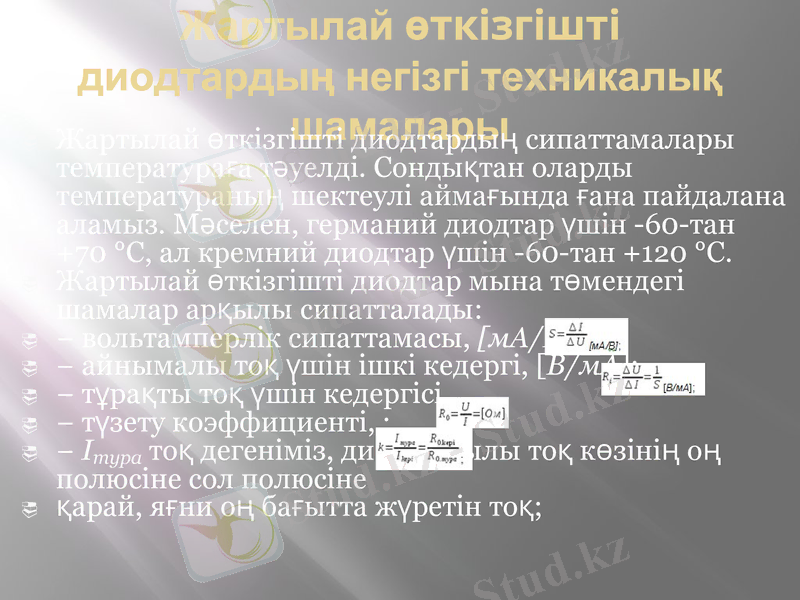

Жартылай өткізгішті диодтардың
негізгі техникалық шамалары
Жартылай өткізгішті диодтардың сипаттамалары
температураға тәуелді. Сондықтан оларды
температураның шектеулі аймағында ғана пайдалана
аламыз. Мәселен, германий диодтар үшін -60-тан +70
°С, ал кремний диодтар үшін -60-тан +120 °С.
Жартылай өткізгішті диодтар мына төмендегі
шамалар арқылы сипатталады:
− вольтамперлік сипаттамасы, [мА/В];
− айнымалы тоқ үшін ішкі кедергі, [В/мА];
− тұрақты тоқ үшін кедергісі,
− түзету коэффициенті, ;
− Iтура тоқ дегеніміз, диод арқылы тоқ көзінің оң
полюсіне сол полюсіне
қарай, яғни оң бағытта жүретін тоқ;

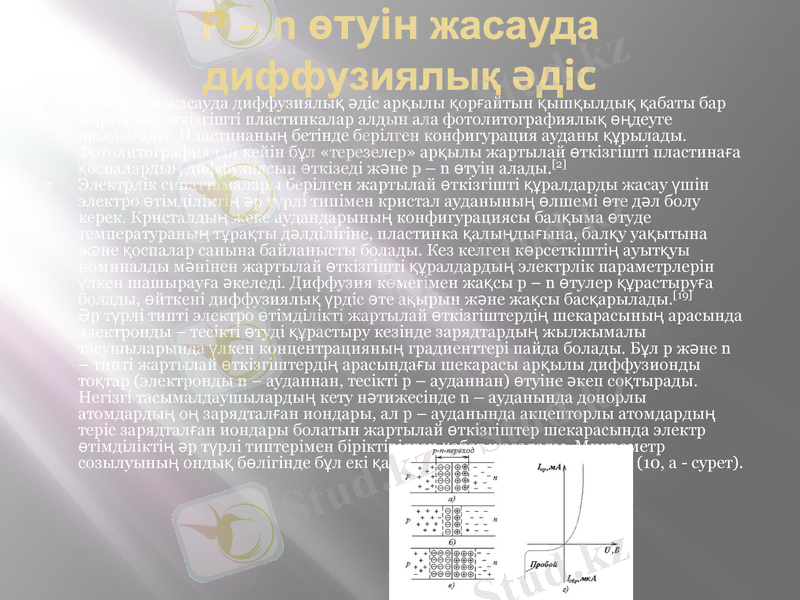

P – n өтуін жасауда диффузиялық әдіс
p – n өтуін жасауда диффузиялық әдіс арқылы қорғайтын қышқылдық қабаты бар
жартылай өткізгішті пластинкалар алдын ала фотолитографиялық өңдеуге шалдығады.
Пластинаның бетінде берілген конфигурация ауданы құрылады. Фотолитографиядан кейін
бұл «терезелер» арқылы жартылай өткізгішті пластинаға қоспалардың диффузиясын
өткізеді және p – n өтуін алады.[2]
Электрлік сипаттамалары берілген жартылай өткізгішті құралдарды жасау үшін электро
өтімділіктің әр түрлі типімен кристал ауданының өлшемі өте дәл болу керек. Кристалдың
жеке аудандарының конфигурациясы балқыма өтуде температураның тұрақты дәлділігіне,
пластинка қалыңдығына, балқу уақытына және қоспалар санына байланысты болады. Кез
келген көрсеткіштің ауытқуы номиналды мәнінен жартылай өткізгішті құралдардың
электрлік параметрлерін үлкен шашырауға әкеледі. Диффузия көмегімен жақсы p – n
өтулер құрастыруға болады, өйткені диффузиялық үрдіс өте ақырын және жақсы
басқарылады.[19]
Әр түрлі типті электро өтімділікті жартылай өткізгіштердің шекарасының арасында
электронды – тесікті өтуді құрастыру кезінде зарядтардың жылжымалы тасушыларында
үлкен концентрацияның градиенттері пайда болады. Бұл p және n – типті жартылай
өткізгіштердің арасындағы шекарасы арқылы диффузионды тоқтар (электронды n –
ауданнан, тесікті p – ауданнан) өтуіне әкеп соқтырады. Негізгі тасымалдаушылардың кету
нәтижесінде n – ауданында донорлы атомдардың оң зарядталған иондары, ал p –
ауданында акцепторлы атомдардың теріс зарядталған иондары болатын жартылай
өткізгіштер шекарасында электр өтімділіктің әр түрлі типтерімен біріктірілген қабат
жасалады. Микрометр созылуының ондық бөлігінде бұл екі қабат p – n өтуі болып
табылады. (10, а - сурет).

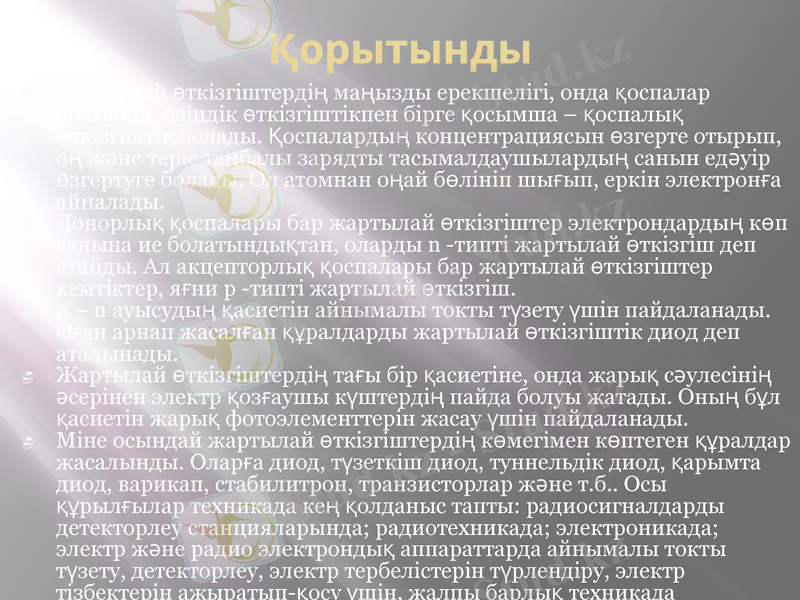

Қорытынды
Жартылай өткізгіштердің маңызды ерекшелігі, онда қоспалар болғанда,
өзіндік өткізгіштікпен бірге қосымша – қоспалық өткізгіштік болады.
Қоспалардың концентрациясын өзгерте отырып, оң және теріс таңбалы
зарядты тасымалдаушылардың санын едәуір өзгертуге болады. Ол атомнан
оңай бөлініп шығып, еркін электронға айналады.
Донорлық қоспалары бар жартылай өткізгіштер электрондардың көп санына
ие болатындықтан, оларды n -типті жартылай өткізгіш деп атайды. Ал
акцепторлық қоспалары бар жартылай өткізгіштер кемтіктер, яғни p -типті
жартылай өткізгіш.
p – n ауысудың қасиетін айнымалы токты түзету үшін пайдаланады. Оған
арнап жасалған құралдарды жартылай өткізгіштік диод деп аталынады.
Жартылай өткізгіштердің тағы бір қасиетіне, онда жарық сәулесінің әсерінен
электр қозғаушы күштердің пайда болуы жатады. Оның бұл қасиетін жарық
фотоэлементтерін жасау үшін пайдаланады.
Міне осындай жартылай өткізгіштердің көмегімен көптеген құралдар
жасалынды. Оларға диод, түзеткіш диод, туннельдік диод, қарымта диод,
варикап, стабилитрон, транзисторлар және т.б.. Осы құрылғылар техникада
кең қолданыс тапты: радиосигналдарды детекторлеу станцияларында;
радиотехникада; электроникада; электр және радио электрондық
аппараттарда айнымалы токты түзету, детекторлеу, электр тербелістерін
түрлендіру, электр тізбектерін ажыратып-қосу үшін, жалпы барлық техникада
қолданылады.
Пайдаланылған әдебиеттер
тізімі
1. Рывкин С.М. Фотоэлектрические явления в полупроводниках. – М.:
Физматгиз, 1963.
2. Элементарный учебник физики. Т. 2. Электричество и
магнетизм/Под ред. Г.С. Ландсберга. – М.: Наука, 1967.
3. Сахаров Д.И., Блудов М.И. Физика для техникумов. – М.: Наука,
1967.
4. Маделунг О. Физика полупроводниковых соединений элементов ІІІ
и V групп. – М.: Мир, 1967.
5. Жданов Л.С., Маранджян В.А. Курс физики для средних
специальных учебных заведений. Ч. 2. Электричество. Оптика.
Атомная физика. – М.: Наука, 1968.
6. Блудов М.И. Физика жайлы әңгімелер. 2 бөлім. – Алматы: Мектеп,
1969.
7. Цидильковский И.М. Электроны и дырки в полупроводниках. – М.:
Наука, 1972.
8. Тамм И.Е. Основы теории электричества. – М.: Наука, 1976.
9. Зеегер К. Физика полупроводников. – М.: Мир, 1977.
10. Ансельм А.И. Введение в теорию полупроводников. – М.: Наука,
1978.
