Д. Қонаев атындағы аграрлық техникалық
колледжі

Презентация
Тақырып :Іс-тәжірибе. Диагностика өткізуге арналған
жалпы нұсқаулар

2021-2022 оқу жылы

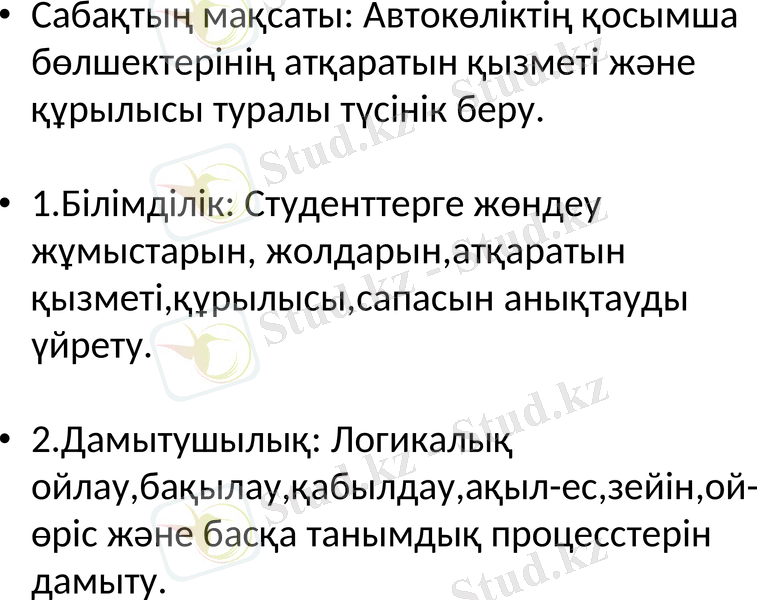

• Сабақтың мақсаты: Автокөліктің қосымша
бөлшектерінің атқаратын қызметі және
құрылысы туралы түсінік беру.

• 1.Білімділік: Студенттерге жөндеу
жұмыстарын, жолдарын,атқаратын
қызметі,құрылысы,сапасын анықтауды
үйрету.

• 2.Дамытушылық: Логикалық
ойлау,бақылау,қабылдау,ақыл-ес,зейін,ой-
өріс және басқа танымдық процесстерін
дамыту.

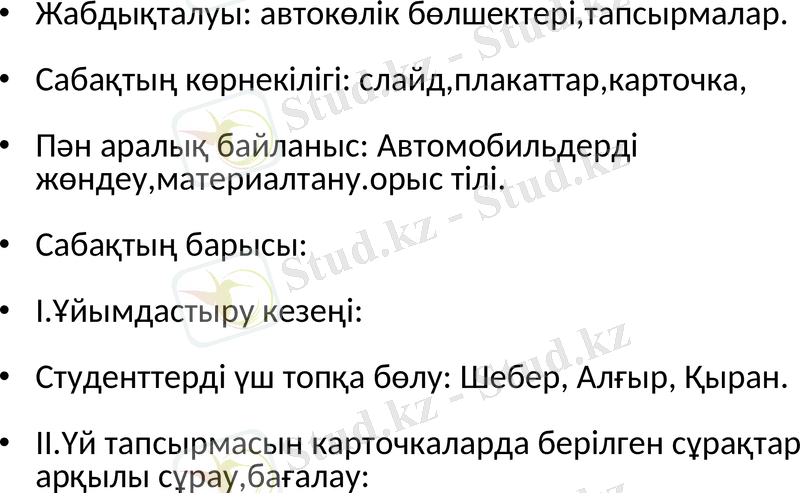

• Жабдықталуы: автокөлік бөлшектері,тапсырмалар.

• Сабақтың көрнекілігі: слайд,плакаттар,карточка,

• Пән аралық байланыс: Автомобильдерді жөндеу,материалтану.орыс
тілі.

• Сабақтың барысы:

• I.Ұйымдастыру кезеңі:

• Студенттерді үш топқа бөлу: Шебер, Алғыр, Қыран.

• II.Үй тапсырмасын карточкаларда берілген сұрақтар арқылы
сұрау,бағалау:

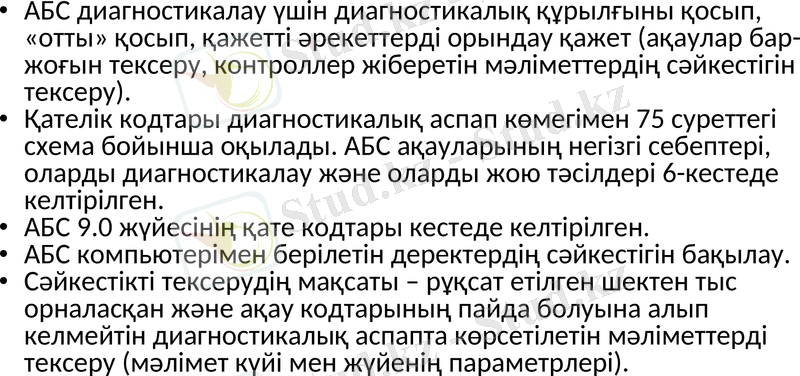

• AБС диагностикалау үшін диагностикалық құрылғыны қосып, «отты»
қосып, қажетті әрекеттерді орындау қажет (ақаулар бар-жоғын
тексеру, контроллер жіберетін мәліметтердің сәйкестігін тексеру).

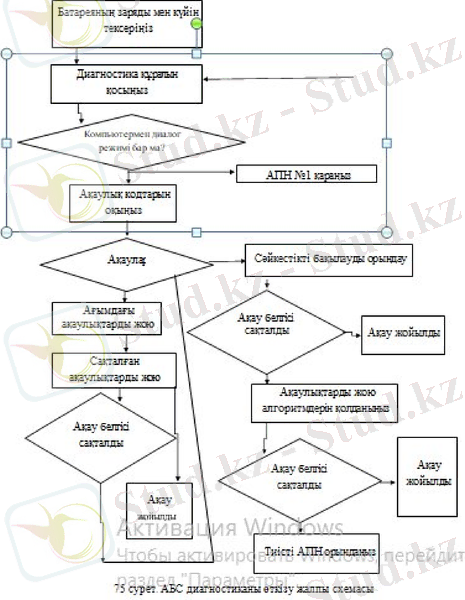

• Қателік кодтары диагностикалық аспап көмегімен 75 суреттегі схема
бойынша оқылады. AБС ақауларының негізгі себептері, оларды
диагностикалау және оларды жою тәсілдері 6-кестеде келтірілген.
• АБС 9.0 жүйесінің қате кодтары кестеде келтірілген.
• AБС компьютерімен берілетін деректердің сәйкестігін бақылау.
• Сәйкестікті тексерудің мақсаты – рұқсат етілген шектен тыс
орналасқан және ақау кодтарының пайда болуына алып келмейтін
диагностикалық аспапта көрсетілетін мәліметтерді тексеру (мәлімет
күйі мен жүйенің параметрлері).

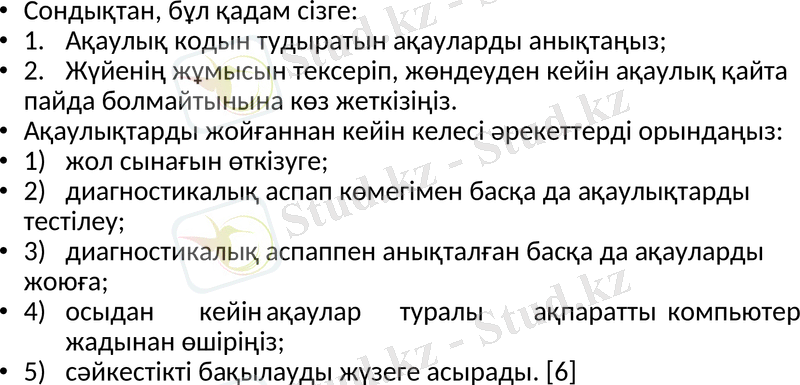

• Сондықтан, бұл қадам сізге:
• 1. Ақаулық кодын тудыратын ақауларды анықтаңыз;
• 2. Жүйенің жұмысын тексеріп, жөндеуден кейін ақаулық қайта
пайда болмайтынына көз жеткізіңіз.
• Ақаулықтарды жойғаннан кейін келесі әрекеттерді орындаңыз:
• 1) жол сынағын өткізуге;
• 2) диагностикалық аспап көмегімен басқа да ақаулықтарды
тестілеу;
• 3) диагностикалық аспаппен анықталған басқа да ақауларды
жоюға;
• 4) осыдан кейінақаулартуралы ақпараттыкомпьютер жадынан
өшіріңіз;
• 5) сәйкестікті бақылауды жүзеге асырады. [6]

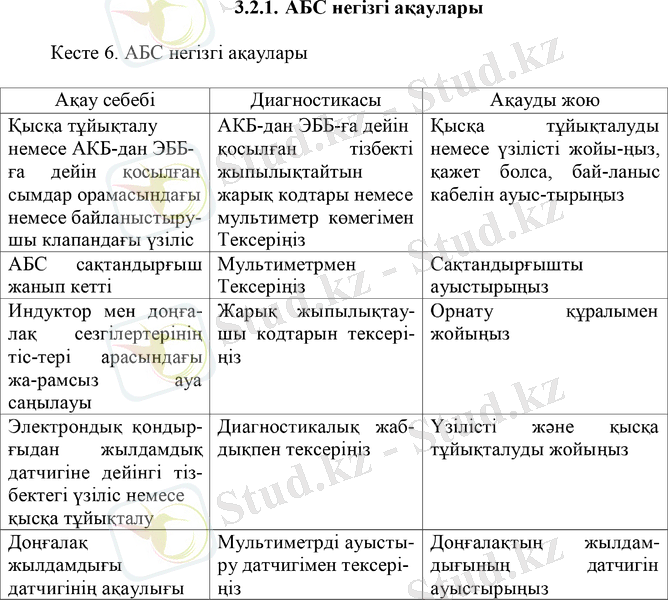

3.2.1. AБС негізгі ақаулары

Кесте 6. AБС негізгі ақаулары

Ақау себебі Диагностикасы Ақауды жою
Қысқа тұйықталу АКБ-дан ЭББ-ға дейін Қысқа тұйықталуды
немесе АКБ-дан ЭББ- қосылған тізбекті немесе үзілісті жойы-ңыз,
ға дейін қосылған жыпылықтайтын қажет болса, бай-ланыс
сымдар орамасындағы жарық кодтары немесе кабелін ауыс-тырыңыз
немесе байланыстыру- мультиметр көмегімен
шы клапандағы үзіліс Тексеріңіз
АБС сақтандырғыш Мультиметрмен Сақтандырғышты
жанып кетті Тексеріңіз ауыстырыңыз
Индуктор мен доңға- Жарық жыпылықтау- Орнату құралымен
лақ сезгілертерінің шы кодтарын тексері- жойыңыз
тіс-тері арасындағы ңіз
жа-рамсыз ауа
саңылауы
Электрондық қондыр- Диагностикалық жаб- Үзілісті және қысқа
ғыдан жылдамдық дықпен тексеріңіз тұйықталуды жойыңыз
датчигіне дейінгі тіз-
бектегі үзіліс немесе
қысқа тұйықталу
Доңғалақ Мультиметрді ауысты- Доңғалақтың жылдам-
жылдамдығы ру датчигімен тексері- дығының датчигін
датчигінің ақаулығы ңіз ауыстырыңыз
Климатты басқару кез-келген автокөлігі үшін пайдалы және тиімді құрылғы.
Бұл салонда ыңғайлылықтың жоғары деңгейін қамтамасыз етеді, бірақ
әдеттегі кондиционерден айырмашылығы - жабдықтың жұмыс режимдерін
реттеу қажеттілігін азайтады

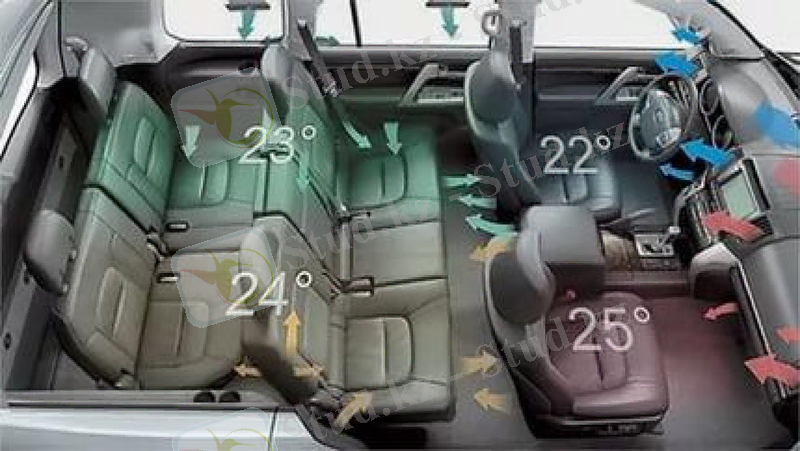

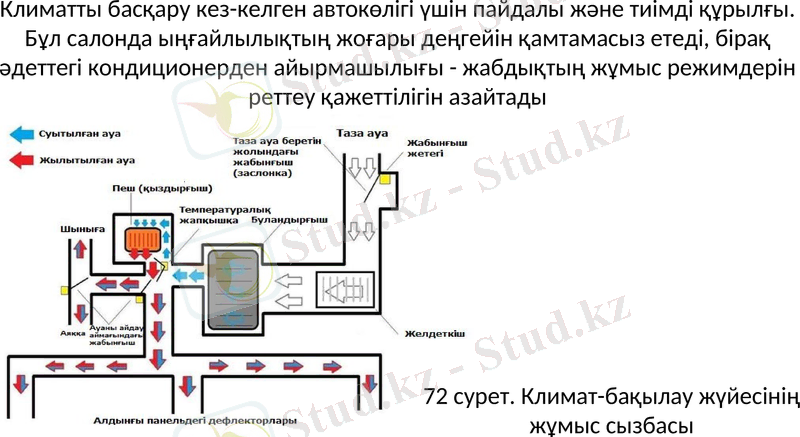

72 сурет. Климат-бақылау жүйесінің
жұмыс сызбасы

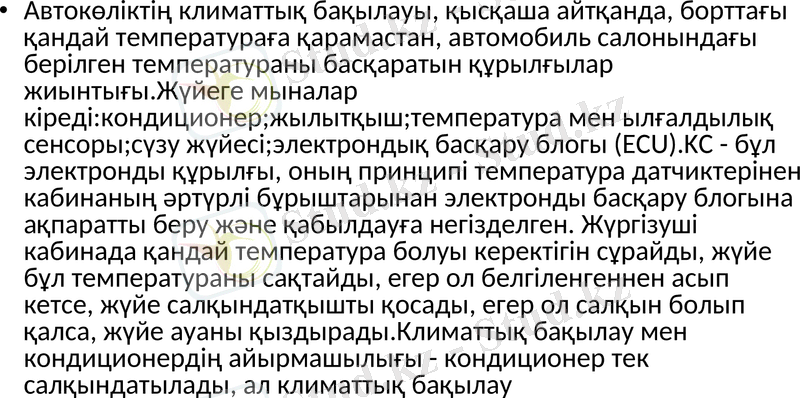

• Автокөліктің климаттық бақылауы, қысқаша айтқанда, борттағы қандай
температураға қарамастан, автомобиль салонындағы берілген
температураны басқаратын құрылғылар жиынтығы.Жүйеге мыналар
кіреді:кондиционер;жылытқыш;температура мен ылғалдылық
сенсоры;сүзу жүйесі;электрондық басқару блогы (ECU).KC - бұл
электронды құрылғы, оның принципі температура датчиктерінен
кабинаның әртүрлі бұрыштарынан электронды басқару блогына
ақпаратты беру және қабылдауға негізделген. Жүргізуші кабинада
қандай температура болуы керектігін сұрайды, жүйе бұл
температураны сақтайды, егер ол белгіленгеннен асып кетсе, жүйе
салқындатқышты қосады, егер ол салқын болып қалса, жүйе ауаны
қыздырады.Климаттық бақылау мен кондиционердің айырмашылығы
- кондиционер тек салқындатылады, ал климаттық бақылау

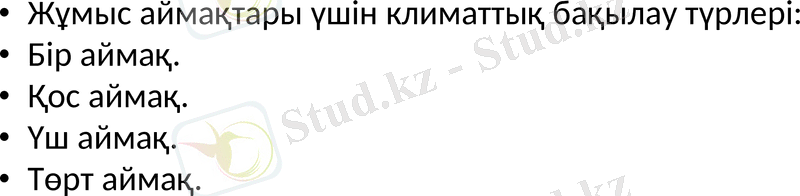

• Жұмыс аймақтары үшін климаттық бақылау түрлері:
• Бір аймақ.
• Қос аймақ.
• Үш аймақ.
• Төрт аймақ.

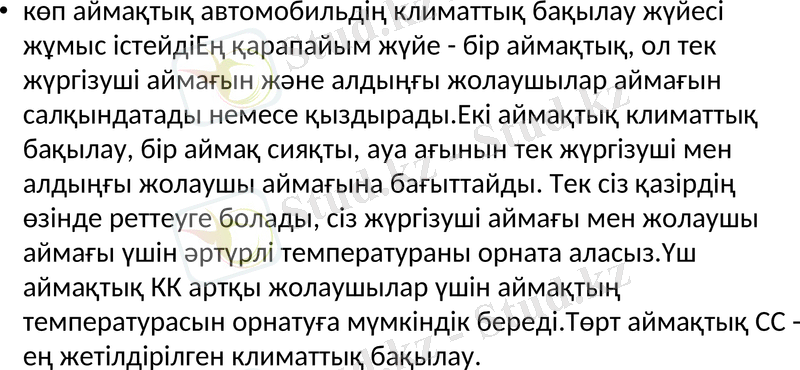

• көп аймақтық автомобильдің климаттық бақылау жүйесі
жұмыс істейдіЕң қарапайым жүйе - бір аймақтық, ол тек
жүргізуші аймағын және алдыңғы жолаушылар аймағын
салқындатады немесе қыздырады.Екі аймақтық климаттық
бақылау, бір аймақ сияқты, ауа ағынын тек жүргізуші мен
алдыңғы жолаушы аймағына бағыттайды. Тек сіз қазірдің
өзінде реттеуге болады, сіз жүргізуші аймағы мен жолаушы
аймағы үшін әртүрлі температураны орната аласыз.Үш
аймақтық КК артқы жолаушылар үшін аймақтың
температурасын орнатуға мүмкіндік береді.Төрт аймақтық CC -
ең жетілдірілген климаттық бақылау.

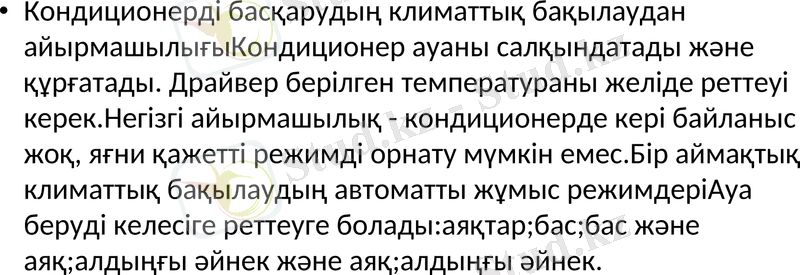

• Кондиционерді басқарудың климаттық бақылаудан
айырмашылығыКондиционер ауаны салқындатады және
құрғатады. Драйвер берілген температураны желіде реттеуі
керек.Негізгі айырмашылық - кондиционерде кері байланыс
жоқ, яғни қажетті режимді орнату мүмкін емес.Бір аймақтық
климаттық бақылаудың автоматты жұмыс режимдеріАуа
беруді келесіге реттеуге болады:аяқтар;бас;бас және
аяқ;алдыңғы әйнек және аяқ;алдыңғы әйнек.

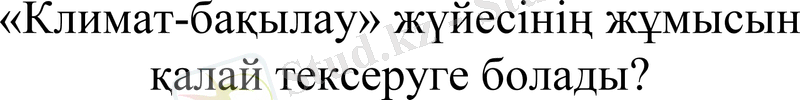

«Климат-бақылау» жүйесінің жұмысын
қалай тексеруге болады?
