КІРІСПЕ
Әрлеу жұмыстары ғимаратты салу және қайта жаңарту кезінде құрылыс жүргізуде ең көп еңбекті қажет ететін жұмыстардың бірі болып табылады. Ол ғимаратты салған кездегі жалпы еңбек сыйымдылығының 25-30% құрайды. Ғимарат құрылысы туралы жалпы жұмыс барысы және оны аяқтау жұмыстарының барысы орындалу сапасына байланысты қалыптасады. Жоғары сапалы әрлеу бұл ғимаратта тұратын адамдарға жайлылық, ғимарат қасбетінің сәулеттік ресімделуіне әр береді. Әрлеу жұмыстарының кез келген түрлерін орындау үшін жоғары білікті жұмысшылар талап етіледі. Әрлеудің алуан түрлілігіне орай жұмысшылардың шеберлігі де жан-жақты болуы тиіс. Жоғары білікті әрлеуші-маман әсіресе ғимараттың ішкі құрылысын әрлеген кезде түсті пайдалана білуі маңызды; ғимараттың мақсаты мен жарыққа қарай орналасуын есепке алып, түс пен жарықтың жайлы әсерін қалыптастырып, олардың үйлесуі үшін түрлі материалдарды қолданып, жұмыстарды сапалы атқаруы тиіс. Әрі ғимараттарды әрлеу жұмыстарының көп бөлігі қолмен атқарылатындықтан күрделі еңбекті қажет ететін жұмыс болып табылады.
Әрлеу жұмыстарын жүргізудің еңбек сыйымдылығы негіздер мен қолданылатын құрамдарды дайындаудан ғана емес, әрлеушінің (сылақшы, тасшы-өңдеуші, әктеуші) біліктілігі мен білімінен, оның сапалы жұмыс істей білуінен, механикаландырылған да, жұмысты қолмен істеуде де оның тиімді тәсілдерін қолдана білуі қажет. Негізді сапасыз дайындауды беткі жағын жоғары сапалы әрлеумен теңгеруге болмайды.
Әрлеу жұмыстарын орындаудың негізгі талаптарының бірі әр жаққан сылақ пен бояу қабатының қатуы үшін, сондай-ақ ылғалды үрдістерді орындаған кезде белгілі бір қалыңдық қабатын жаққан кезде технологиялық үзілісті сақтау болып табылады. Бұл талаптарды сақтамау әрлеу сапасының нашарлауына және әрленген жамылғының түсіп қалу ықтималдығына алып келеді.
Сол немесе өзге де жағдайларда қандай құрамдар немесе құрылымдарды қолдану қажеттігін ажырата алмау әрленген жамылғыны пайдалануға жарамсыз етуі мүмкін.
Сылақ, қаптау, әктеу жұмыстарын жүргізген кезде әр жаққан қабаттың жабысу (адгезия) беріктігі (күші) олардың негізден ажырап түсіп қалуының алдын алу үшін алдыңғымен бірдей немесе сәл аз болуы тиіс.
Сылақ және әктеу құрамдарын жағудың механикаландырылған тәсілі кезінде жұмыс сапасы ерітінді сорғысы, сырлағыш пульт, бояу бүріккіш-тапанша және басқа да техникалармен жұмыс істей білуіне байланысты. Сонымен бірге, бүріккішті қай бұрышқа, қандай арақашықтыққа қоюын білуі қажет. Бұл сылақты, сырлауды сапалы орындауға әрі ерітінді мен сырдың шашылуына жол бермеуге ықпал етеді.
Жұмысты жоғары сапалы орындау (қарапайым әрлеумен салыстырғанда) орындалу сапасына талап неғұрлым жоғары болғандықтан жұмыс едәуір күрделене түседі.
Көркем әрлеуді осы жұмысты жүргізудің қағидасын зерделеген, қандай аспаптар мен тәсілдерді қолдануды, оларды қалай пайдалануды білетін жоғары білікті шебер ғана орындай алады.
Заманауи әрлеу үрдістері екі түрге бөлінеді: сұйық жағдайда жағатын құрамдарды қолданумен - дымқыл, декоративті тақта және желімдегіш қабатты қолданбай, олардың бекіту элементтерімен бекіткішті пайдаланумен - құрғақ. Бекіту элементтерін қолдану әрлеу жұмыстарының еңбек сыйымдылығын күрт төмендетуге мүмкіндік береді.

ӘРЛЕУ ЖҰМЫСТАРЫ. ҚАСБЕТТЕР МЕН ІШКІ
КӨРІНІСТЕРДІ ӘРЛЕУ ҮШІН ТАС ТӨСЕУ ҚҰРАЛЫ

Әрлеу жұмыстары туралы қысқаша мәлімет

Әрлеу үрдістері дымқыл (сұйық түрде жағылатын құрамды қолданып) және құрғақ (бекіту элементтерін қолданып (жабыстырылатын қабаттың орнына) негізбен тақталар мен панелдерді біріктіру үшін) екі түріне бөлінеді.
Әрлеу жұмыстарына сылақ, әктеу, түсқағаз жапсыру, шынылау, қаптау, оның ішінде мотаждау-әрлеу жұмыстары, сондай-ақ еден жамылғысын орнату жұмыстары жатады. Сылақ және оның құрамына кіретін альфрейлі әшекейлеу, түсқағаз жапсыру жұмыстарын әктеуші орындайды. Оған сондай-ақ терезе жақтауларын әйнектеу жұмыстары да кіреді.
Сылақ жұмыстары ішкі және сыртқы болып бөлінеді. Оларды қалыпты (дәстүрлі) декоративті және арнайы сылақ ерітінділерін қолданып, жүргізеді. Тауарлық ерітінділер бетон зауыттарынан немесе ерітінді тораптарынан жеткізіледі. Сылақшы құрылыс алаңында құрғақ қоспа немесе оның компоненттерінен ерітінді дайындайды.
Қалыпты сылақ жамылғысы ұсақ материалдардан (кірпіш, сирек жағдайда қож бетон) ғимараттың қабырғасының бұзылуынан қорғайды. Олар ғимараттың ішкі және сыртқы беттерін сырлау немесе әрлеу үшін дайындалған негіз болып табылады.
Орындау сапасы бойынша қарапайым, жақсартылған және жоғары сапалы сылақ болып бөлінеді. Ең күрделісі жақсартылған және жоғары сапалы сылақ жамылғыларын жағу жұмыстары болып табылады. Жоғары сапалы сылақ жамылғыларына ең жоғары талап қойылады.
Аты айтып тұрғандай, декоративті сылақ дайын әрлеумен декоративті жамылғыны алуға мүмкіндік береді. Бір уақытта олар қарапайым сылақ сияқты қабырғаны қираудан қорғайды.

Арнайы сылақ тиісті толтырғыштармен түрлі сылақ құрамдарын қолдана отырып, рентген сәулелері мен басқа да әсерлерден гидро, дыбыс, жылу оқшаулағыш және қорғаныс жамылғыларын орнатуға мүмкіндік береді.
Майлау жұмыстары лак сыр құрамдарын қолданып, орындалады. Бұл ішкі көрініс пен қасбеттерді беттік соңғы әрлеу. Жаңа сырларды қолдану әдемі әрлеп қана қоймай, майлау жұмыстарының еңбек сыйымдылығын да азайтады. Әрлеудің кейбір түрлері (бағалы ағаш түрінен, аэрография әдісімен әшекейлеу, трафарет бойынша) жоғары сапалы болып табылады.
Майлау жұмыстары майлау, альфрейлік, монументтідекоративті жұмыстарды қамтиды. Майлаушылар түсқағаз жапсыру және ішінара әйнектеу жұмыстарын орындайды. Орындау шартына қарай майлау жұмыстары ішкі және сыртқы деп бөлінеді.
Байланыстырғыш түрі бойынша оның еріткіші су және сусыз майлау құрамына бөлінеді. Сулы түріне эмульсия және сумен ерітілетін басқа құрамдар жатады, сусыз түріне - еріткіштегі сырлар жатады. Кендірмай қосылған дәстүрлі сырдан басқа еріткіштерде синтетикалық сусыз эмульсиялар да болады.
Сырлау кезінде негіз дайындау, оларды грунттау, бекіту және жамылғыларды (альфрейлі және монументті-көркемдеу жұмыстары) ықтимал әрлеумен сырлау жұмыстары жүргізіледі. Сырлау қарапайым, жақсартылған және жоғары сапамен орындалатын жоғары сапалы (бұл ретте операция саны ұлғаяды) болып бөлінеді.
Түсқағаз жапсыру жұмыстары қағаз түсқағаздар мен синтетикалық қабықша материалдарды қолданумен жүргізіледі. Бұл әрлеу жұмыстары тек үй-жайлардың ішкі жағында ғана орындалады.
Әйнектеу жұмыстары терезе ойықтарын толтыру кезінде шынының түрлерін (көрме әйнегін қоса алғанда) пайдалана отырып жүргізеді. Бұл жұмыстардан әрлеушілер (майлаушылар) терезе жақтауындағы әйнекті ауыстыруда ғана жүргізеді.
Қаптау жұмыстары оларды ерітінділер мен маситкалармен жапсыру арқылы декоративті тақта мен плиткаларды қолдану арқылы орындалады. Мұндай жамылғы ұзаққа жетеді. Қаптау жұмыстарына монтаждау-әрлеу жұмыстары да жатады. Оларды тақталар мен плиткаларды қолданумен орындайды. Алайда желімделетін қабаттың орнына оларды негізбен біріктіретін өздігінен оятын бұранданы пайдаланады.
Қаптау монтаждау-әрлеу құрғақ әдістері кезінде ірі көлемді табақтардан, тақталар мен беттік әрлеу қабатымен панельдерден құрастырмалы жамылғы орната отырып, бекіткіш элементтерін қолданады. Сондай-ақ, декоративті түрлі енсіз жұқа тақтайшаларын және басқа да шағын ұзын ағаш және платмассалы элементтер қолданады.

Әрлеу жамылғыларының түрлері әрлеу нұсқаларының каталогында берілген. Майлау жұмыстарын жүргізген кезде сырды таңдауда колер кітапшасының (альбомы) септігі зор. Себебі сулы құрам кебу кезінде түсін жоғалтады. Колер кітапшасында сулы құрамнан майлау құрамының нақты түсі мен олардың рецептері келтірілген.
Соңғы уақытта мұндай альбомдар сусыз, негізінен синтетикалық сырларды шығара бастады. Мұндай альбомдар арқылы нақты түсті айқындап қана қоймай, сырлардың үйлесімін көрсете отырып келтірілген олардың реңктерін таңдауға болады.

.

1.2. Қасбет әрлеуге арналған сатылар

Сатыны ғимараттың қасбетін әрлеген кезде қолданады және анда-санда бір қабатты өнеркәсіптік ғимараттар цехына әрлеу жүргізген кезде ішкі жұмыстарда қолданылады. Заманауи сатылар құрастырмалы-ағытпалы құрылмалардан металл, ригелді, құбырлы болып табылады. Ригелді сатылар тік бағаннан және жазық бойлық рамадан тұрады. Кейде сатылардың қапталына көлденең рамалар орнатылады. Жинақы сатыны міндетті түрде ғимараттың қабырғасына бекітеді. Ригелді саты құбырлыға қарағанда барынша үнемді.
Құбырлы сатылардың құрылымы және өнеркәсіптік құрылыс жобасы әзірлеген сатылардан ерекшеленбейді. (1.1-сурет) әмбебап болат құбырлы құрылымы 60 м (ғимараттардың конфигурациясы мен жергілікті жердің бедерінен тыс) дейін биік ғимараттардың қасбеттерін әрлеуге арналған. Олар тік болат құбырлы бағандардан, көлденең ригелден, бойлық байланыстар мен тірек кебісінен
тұрады. Сатылар элементтері металл құюлы немесе таңбаланған қамыттармен біріктіріледі. Сатылардың басқа да құрылымдарындағы сияқты төсем де тақта арасындағы саңылау 10 мм аспайтын тұтас түзу еденмен жасалады. Тақтайдың шеттерін кемі 200 мм тірекпен жабады; алынбалы тақтайлармен жабылған төсемнен қабырғаға дейінгі аралық 100 мм-ден аспайды. Биіктігі 1 м таяныш 1,1 мм жоғары орналасқан барлық төсемдерге орнатылады. Қосымша қорғаныс төсемін жер деңгейінен 6 м астам биіктікке орнатады.
Бұл сатыларда әр қабаттың биіктігі 2 м құрайды; төсемнің ені - 1,8 м; қабырға бойы баған арасындағы қашықтық - 2,5 м дейін, қабырғаға қарай - 1,4 м бастап; әр монтаждау элементінің массасы - 34,9 келі; сатының максималды рұқсат берілген жүктемесі - 2 000 Н (200 келі). Бұл сатылардың артықшылығы ондағы жүктеме мүмкіндігі үш жікқабаттан болуынан.

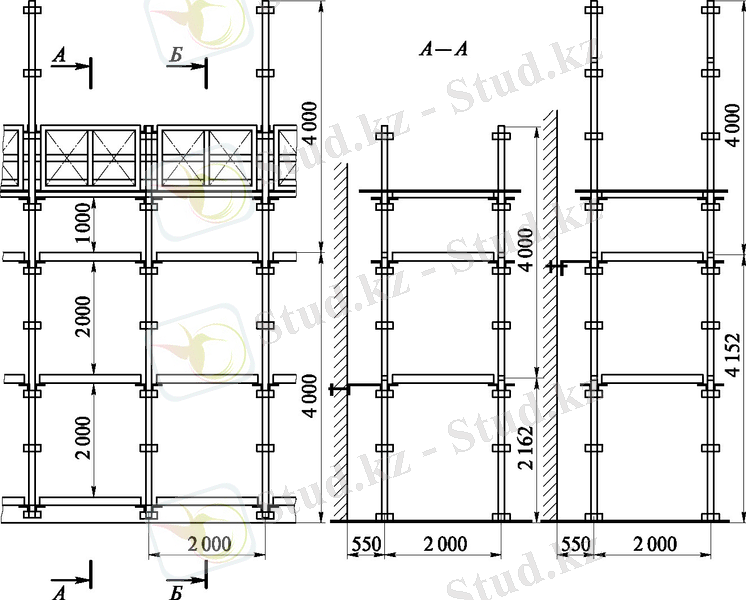

1-сурет. Құбыры сатылар құрылымының мүкәммал болат құбырлы сатысы
Бірінші вертикалында адамдардың болуына рұқсат етілмейді, екі аралық төсем болған кезде рұқсат етіледі. Үлгі сызбадан жаңылған кезде жаңа сызба бойынша сатылардың орналастыру есебі жүргізіледі. Саты құрылымы жекелеген элементтерден жылжымалы мінбе және мұнараға арналған мінбе жинауға мүмкіндік береді.

Қасбет әрлеуге арналған өздігінен көтерілетін мінбе және құрылыс ккөтергіштер
Өздігінен көтерілетін мінбе. Олар қасбетті әрлеу үшін пайдаланылады. Олардың бағаны түзу тығыз негізге орнатылады да ғимарат қабырғасына кронштейнмен немесе арнайы тіректермен бекітіледі.
Әмбебап өздігінен көтерілетін мінбе (ӘӨМ) қабырғаға бекітілетін құрастырмалы-ағытпалы баған (жоғарыдан қысқартылған ұзындығы 800 м және типтік ұзындығы 1 600 м) секцияларынан тұрады. Олар баған арасына орналастырылатын тартпамен ферма түрінде платформамен жарақталады. Бұл мінбе күрделі конфигурациямен ғимараттарды әрлеген кезде жылжымалы консольдармен жарақталуы мүмкін. Орнын ауыстырған кезде оларды жеке секцияларға бөлшектейді.
Платформа төрткілдеш бойынша көтеріліп, түсіріледі. Олар 9дан 12 м дейінгі аралықты құрайды. Көтеру басқару пультімен 4,55 ммин. жылдамдықпен жүзеге асырылады; көтеру биіктігі - 40 м; негізгі платформаға максималды жүктеме - 2 000 Н (200 келіс), жылжымалы консольмен жабдықтаған кезде - 1 000 Н; электр қозғалтқышының қуаты - 10 кВт, мінбе Масса - 8 500 келі.
Өздігінен көтерілетін мінбе 1-100-300 100 м-ге дейін биіктікке көтеруді жүзеге асырады. Олар платформаны орналастыру үшін құрастырмалы-ағытпалы бағанмен, сондай-ақ баған секциясын биіктету және демонтаждау үшін шығырмен және тізбектеле жабдықталады. Баған қабырғасына әр 7 м сайын кронштейнмен бекітіледі.
1 000х6 000 мм көлеммен 5,75 ммин. жылдамдықпен 300 келі салмақпен жүк көтеріледі. Мінбе қуаты 1,5 кВт электр қозғалтқышымен ЛЭФ 1-500 шығырмен жабдықталған; жалпы
Масса - 5 750 кг (әр секцияның Масса - 55 кг).
Құрылыс көтергіштері. Жүк көтергіштері жүктерді көтеруге, жүк-жолаушылар көтергіші жүктер мен адамдарды көтеруге арналған.
Көтергіштер жылжымалы және стационарлық болып бөлінеді. Жылжымалы көтергіштерді 9 м-ге дейін биіктік кезінде қолданады. Оларды алдын ала ажыратпай тығыз бояу қабатымен жазық алаң бойынша жылжытады. Стационарлық көтергіштерді міндетті түрде ғимаратқа бекітеді. Көтеру биіктігі 150 м жетуі мүмкін.
Орнын ауыстырған кезде олдарды жеке секцияға бөлшектейді. Барлық көтергіштер жүк діңгегімен, тірек рамаларымен, алдыңғы блокпен және электр жабдықтарымен, платформалармен, кабиналармен немесе жүк арбаларымен, сондай-ақ электр қозғалтқыштарымен жабдықталған.
Жылжымалы діңгекті жүк көтергіші ТП-3А (1.2, а-сурет) 0,5 мс жылдамдықпен 9 м дейін биіктікке 500 келіге дейін салмақпен жүк көтеруге қолданылады. 6 жазық жүк арбасы 2 жылжымалы тірек рамасында орнатылған. Ол қуаты 3,7 кВт электр қозғалтқышымен шығыр көмегімен блок арқылы діңгек үстіне тасталған 5 қанатпен орналасады. Көтергіштің өзі 2 жылжымалы тірек рамасында автокөлік көмегімен немесе қолмен жылжытылады. Көтергіш Масса - 860 келі.
Стационарлық діңгек жүк көтергіші ТП-5 алдыңғы блок пен тірек рамасымен діңгектен тұрады. Ол оны қабырғаға бекіту үшін жүк шығырымен, қабырға тіректерімен, сондай-ақ терезе жақтауына 500 келі салмақпен материал беру үшін траверспен жабдықталған. Бұл траверске көлденеңінен 3,5 м-ге орналасады.

1.2-сурет. Діңгек жүк көтергіштері:
а - жылжымалы ТП-3А; б - стационарлық МГП-1000: 1 - резеңке дөңгелек;
2 - жылжымалы тірек рамасы; 3 - электр қозғалтқыш; 4 - жазық жүк діңгегі;
5 - қанат; 6 - жазық жүк арбасы; 7 - рама; 8 - резервтік барабанмен қарсы салмақ; 9 - басы; 10 - кран жебесі; 11 - діңгек; 12 - жүк көтергіш кабина; 13 - қоршау; 14 - тірек; 15 - ғимарат
Стационарлық діңгек жүк көтергіші МГП-1000 (1.2, б-сурет) 11 діңгекпен 7 тірек рамасынан, резервтік барабанмен 8 қарсы салмақтан, материалды көтеру үшін 10 жебемен кран үшін негіз болып табылатын 9 бастан, сондай-ақ 12 жүк көтергіш кабинадан және 13 қоршаудан тұрады. 14 тірек көтергішті 15 ғимаратқа бекіту үшін қызмет етеді. Көтергіш қуаты 26 кВт электр қозғалтқышымен жабдықталған.
1000 келі салмақпен жүк көтеруге арналған жебе мен 2 500х1 500 мм көлемді кабинамен лифт адамдар мен жүктерді 150 м биіктікке көтеруге мүмкіндік береді; лифттің қозғалыс жылдамдығы - 0,7 мс.
ТП-4, ТП-7, ТП-9, ТП-12, ТП-14 жүк көтергіштерінің және ПГС-800-16 жүк-жолаушылар көтергішінің техникалық сипаттамасы 1.1 кестесінде келтірілген.
Көрсеткіштер
ТП-4
ТП-7
ТП-9
ТП-12
ТП-14
ПГС-
800-16
Жүк көтергіштік, Н
3 000
5 000
5 000
5 000
5 000
8 000
Көтеру биіктігі, м
17
27
17
27
50
80
жазық бойынша жүк орналастыру алшақтығы, м
2,8
-
1,3
1,3
3,0
-
Көтеру жылдамдығы,
мс
0,500
0,367
0,367
0,367
0,500
0,610
Электр қозғалтқышының қуаты, кВт
3,0
3,0
3,7
3,7
8,5
16,0
платформаның кабинаның габаритті көлемі (ұзындығы х ені), мм:
1,5х
1,0
-

1,5х1, 0
1,5х 0,9
1,45х0,6 8
3,1х1,5

Масса, келі
1 600
2 200
1 700
2 200
6 000
10 00

1.1-кесте
ТП-4, ТП-7, ТП-9,ТП-12, ТП-14 жүк көтергіштері және ПГС-800-16 жүкжолаушылар көтергішінің техникалық сипаттамасы
1.4. Қасбет әрлеуге арналған мұнаралар мен люлькалар

Мұнаралар. Мұнаралар жылжымалы және өздігінен жүретін болады. Олар материалдар мен жүкті 32,5 м биіктікке көтеру үшін арналған. Мұнаралардың шағын, бірақ маневрлі алаңы бар.
Жылжымалы өздігінен көтерілетін мұнара ВО-10,6-12 (1.3, асурет) биіктігі 18 м дейін ғимаратты әрлеуге арналған. Ол 2 діңгекбаған құрастырылған пневматикалық бағытта 1 өздігінен жүретін арбадан тұрады. Олардың арасына 5 000 Н жүк көтергіштікпен 3 платформа орналасады. 4 ммин жылдамдықпен көтерудің минималды биіктігі 1,25 м, максималды - 10,6 м құрайды. Мұнара қуаты 1,8 кВт электр қозғалтқышымен жабдықталған.

Мұнараның габаритті көлемі - 4 076х3 230
х1 1600 мм, Масса - 2 200 келі.
Топсалы өздігінен жүретін екі секциялы мұнара-люлька Ш2 СВ18 биіктігі 18 м-ге дейін ғимаратты әрлеуге арналған. Ол люлька құрастырылып, топсалы бекітілген дөңгелекті арбадан тұрады. Мұнараның жұмыс шығымы 16,2 м биіктікке көтерген кезде 4 м дейін, 1 м биіктікке көтерген кезде 9 м дейін.

1.3-сурет. Өздігінен көтергіш мұнаралар мен люлькалар:
а - ВО-10,6-12 жылжымалы мұн
ара; б - бір орындық люлька ЛОС-80-120: 1 - арба; 2 - діңгек-бағандар; 3 - платформа; 4 - жүк арқанын тарту теңгеруші жүк; 5 - сақтандырғыш арқанын тарту теңгеруші жүк; 6 - сақтандырғыш арқан; 7 - жүк арқаны; 8 - қармағыш; 9 - люлька; 10 - шығыр; 11 - биіктікті шектегіш
Мұнара-люльканың жүк көтергіштігі 1 500 Н; толық биіктікке көтеру уақыты (16,2 м) - 160 с; Масса - 7 500 келі.
Люлькалар. Оларды икемді арқанға іледі; көтеру және түсіру үшін қос тежегішпен шығыр қолданылады. Люлькада орнатылған шығырлар олармен жұмыс істеп жатқан майлаушы, сылақшы немесе әрлеушілердің өздері көтеріп, түсіруіне мүмкіндік береді.
Қауіпсіз жұмыс үшін люлькалар жерге тұйықталған, ал аспа құрылымы қармағыш және биіктікті шектегішпен жабдықталған. Қолданыстағы шығырлар екі түрге бөлінеді: қолмен және электр қозғалтқышымен.

Люлька блоктары ернеу немесе шатырдан қабырғадан шығарылатын консольге бекітіледі. Консоль адамдармен және материалдармен люлькадан тиісті жүктемеге есептелген. Консоль құрылымдары мен олардың бекітілуі жобада көрсетіледі.
Бір орындық өздігінен көтергіш люлька ЛОС-80-120 (1.3, бсурет) металл құбырлардан пісірілген құрылымын қамтиды. Көтерген және түсірген кезде ол екі дөңгелегімен ғимарат қабырғасына сүйенеді.
9 люлькада электр магнитті қалыпты және дискілік тежеуішпен 10 үйкелісті-барабандық электрлік шығыр орнатылған. Авариялық түсіру алынатын тұтқа көмегімен қолмен шығыр барабанын айналдыру арқылы жүзеге асырылады.
11 биіктікті шектеуші ол максималды биіктікке (80 м) жеткен кезде автоматты түрде шығырды ажыратады. Орталықтан тепкіш 8 қармағыш оны көтерудің максималды жылдамдығын (5,5 ммин) асырған кезде люльканың қозғалысын тежеуге мүмкіндік береді.
Люлька жүк және сақтандырғыш арқанмен тірек консоліне ілінеді. Қармағыш арқылы сақтандырғыш қанаты келесі шетімен, ал жүк арқаны шығыр барабаны арқылы 5 және тиісінше 4 теңгеруші жүкке тарту үшін ілінеді.
Люльканың жүк көтергіштігі - 1 200 Н (120 келіс); Масса - 158 келі.
Өздігінен көтергіш люлька ЛС-15-250 орталықтан тепкіш қармағыштармен қолмен түсіру мүмкіндігімен екі электр шығырымен жабдықталған, қауіпсіз жұмыс электр магнитті және дискілік тежегіштермен қамтамасыз етіледі.
Люльканың жүк көтергіштігі - 2 500 Н; Электр қозғалтқышының қуаты - 0,6 кВт; көтергіш жылдамдығы - 8 ммин.
Люлькалардың техникалық сипаттамасы 1.2-кестеде келтірілген.
Люлькаларды ілуге арналған консольдер. Бұл консольдер Массана, жүк көтергіштігіне және люльканың орналасуына (ернеуде қабырғада, еңісті немесе жазық шатырда) қарай жобаға сәйкес әзірленеді және белгіленеді. Жобада консолді қалай бекіту қажеттігі де көрсетіледі. Одан әрі келтірілген консоль құрылымдары консольдің басқа нұсқаларынан қағидатты ерекшеленбейді.
Мәскеу тұрғын үй басқармасының мүкәммал конструкция
консолі (1.4, а-сурет) еңісті шатырда люлькаларды ілуге арналған. Оның айналмалы шығымы бар; теңгеруші жүкті қолдану оны қосымша бекітусіз орнатуға мүмкіндік береді. Консоль тірек жастықта орналасқан күшейтілген консольдік арқалықтан (қос таврлы) тұрады. Тірек жастығын ғимарат қабырғасына, бекіту торабын (өкшелік) шатырға орнатады. Люльканы ілу үшін көтергіш болат арқан консольдің тесігіне бекітіледі, сақтандырғыш арқанды айналмалы тесік арқылы түсіріп, оны да консольге бекітеді.

1.2-кесте
Люлькалардың техникалық сипаттамасы

Көрсеткіштер
ЛС-80-250
ЛОС-100-120
ЛЭ-52-220
ЛЭ-30-250
ТП-11
ЛЭ-100-300
ЛЭ-100-500
Л-100-600
Максималды жүктеме, Н
2 500
1200
2 200
2 500
3 000
3 000
5 000
6 000

80
100
52
32
100
100
100
100
Люльканы көтеру
биіктігі, м

Люльканы көтеру

жылдамдығы, ммин: электр

4,40

5,50

8,00

8,00

5,50

5,50

5,75

4,35
қозғалтқышы кезінде қолмен келтіргенде
0,8
0,8
-
0,8
0,8
0,8
-
0,8
Электр қозғалтқышының қуаты, кВт
U
0,8
0,6
1,2
0,9
0,8
0,9
1.1
Габаритті көлемі (ұзындығы х ені), м
4x1
1,34x1,00
4,00x0,85
4,97x0,85
4,41x0,97
4,00x0,85
5,85х1,00
6,3х1,0
Масса, келі
550
165
500
490
400
400
690
760

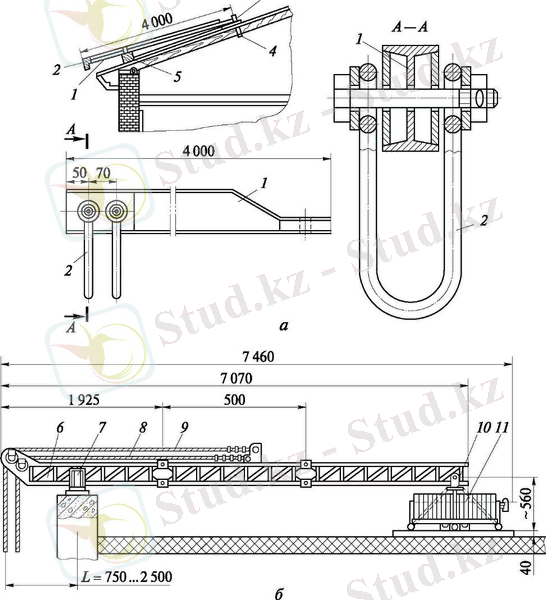

1.4-сурет. Құрылым люлькаларын ілу үшін консольдер:
а - Мәскеу тұрғын үй басқармасы; б - Мосстрой АКБ; 1, 6 - консольдік арқалық; 2 - тесік; 3 - өкшелік; 4 - бұранда; 5 - тірек жастығы; 7 - алдыңғы тірек; 8 - сақтандырғыш арқан; 9 - жүк арқаны; 10 - артқы тірек; 11 - теңгеруші жүк
Консолдың максималды ұзындығы 1300 мм; алдыңғы тірекке максималды жүктеме 7 500 Н, артқы - 2 ... жалғасы
