Кіріспе
Сыдыра жыртқыштар
Сыдыра жырту деп топырақ бетін аз тереңдікке өңдеуді айтады. Оны топырақты қопсыту, өсімдік қалдықтары мен зиянкестердің және арамшөптердің тұқымдарын топыраққа сіңіру үшін жүргізіледі.
Сыдыра жыртуда дискілік және түрендік сыдыра жыртқыштар қолданылады. Дискілік сыдыра жыртқыштың жұмыс органы диаметрі 450мм сфералық дискілер, ал түрендікі - алым ені 25см қайырмалы корпус.
Дискілі сыдыра жыртқыштарының шабуыл бұрышы 30 -350 болады, сонда олар жер қыртысын жақсы кесіп қопсытады. Сыдыра жыртқыштардың жұмыс сапасына дискілердің қайралуы өте үлкен әсер етеді.
Дискілі сыдыра жыртқыштармен астық дақылдары өскен және тамырсабақты арамшөптер көп тараған танаптарды өңдейді. Жүгері және күнбағыс өсірілген және тамырөркенді арамшөптер көп жайылған танаптарды түренді сыдыра жыртқыштармен өңдейді.
Дискілі сыдыра жыртқышпен топырақты 4-10см тереңдікте, ал түрендімен 6-12см тереңдікте өңдейді. Өңдеу тереңдігінің ауытқуы +2см аспауы керек.

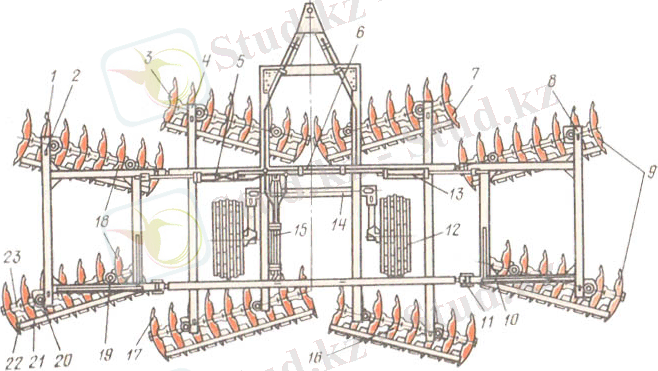

ЛДГ 5 А дискілі сыдыра жыртқышы.

Ол рамадан, секциялық штангалардан, штангалардан, гидравликалық басқару механизмінен, аккумулятор бөлімдерінен, экстремалды және орта дөңгелектерден, қабаттасатын бөлімнен, қысым жолақтарынан, эквалайзерден және тіректерден тұрады. Құрылғы қозғалғанда, сфералық дискілер айналады, топырақ қабатын дақылдың қалдықтарымен кесіп тастаңыз, оны ұсақтап, өңделген қабатты тегістеңіз, ішінара орап, жағына қарай жылжытыңыз. Бумен тазарту үшін ағартқышты пайдалану кезінде жұмыс жағдайына байланысты 15 және 20 градус бұрыштары қолданылады. Топырақтың ластануына байланысты егін жинау 30 және 35 градус шабуыл бұрыштарында жүзеге асырылады. Жұмыс маршрутпен ұйымдастырылған

ЛДГ 10 сыдыра жыртқышы

Өңделетін, өңделіп өңделетін және 4 тереңдікке дейін өңдеуге арналған ... Дәнді және басқа дақылдарды жинағаннан кейін 10 см. Оны жұптарға күтім жасау үшін, сонымен қатар жерді жыртып алғаннан кейін қабаттарды кесуге және блоктарды ұсатуға арналған бір реттік тырма пайдалануға болады. Бұйрыққа сәйкес ол эквалайзермен, жалпақ немесе сфералық дискілермен толтырылады. Машинаның дизайны сізге шабуылдың бұрышын 15, 20, 30 және 35 градусқа қоюға мүмкіндік береді. Негізгі агрегаттар: рамка, жүретін доңғалақтар, оң және сол жақ бөліктердің жолақтары, сол және оң жақ арбалар, тартпа, диск секциялары және гидравликалық басқару механизмі.

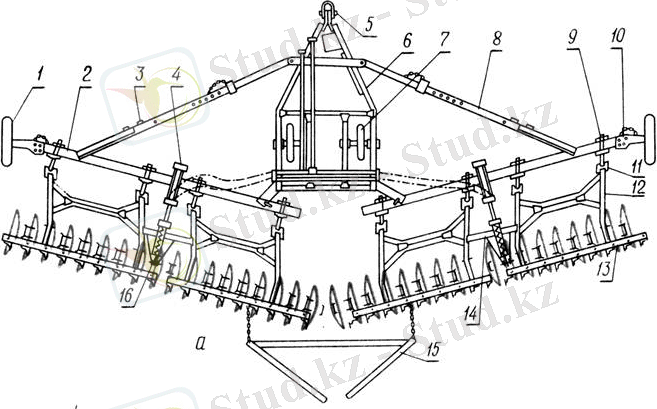

Тіркемелі дискілі ЛДГ-5А сыдыра жыртқышы рамадан 6, дискілік батареялары бекітілген брустардан 2 және оларды көтеру механизмінен тұрады. Секция рамкадан 12 және батареядан 13 құралады. Батарея 15 сыдыра жыртқыштың ортасына келетін танап жолағын өңдеу үшін солға қарай жылжытылған.
Брустар 2 рамаға тартқыштар 3,8 арқылы топсалы бекітіліп, екі өздігінен бағытталатын доңғалақтарға орнатылған. Тартқыштардың 3,8 ұзындығын өзгерту арқылы дискілердің шабуыл бұрышын 30 ...350 өзгертуге болады. ЛДГ-5А тырма орнына қолдағанда шабуыл бұрышын 15 ...250 дейін кішірейтіледі.
Батареялар рамкасын төмендеткіштер тесіктеріне алмастырып бекітуге болады. Егер рамканы сырғаның 19 төменгі тесігіне бекітсе, дискілер топыраққа тереңдейді. Төмендеткіштің болтын 18 бұрай отырып, рамканың құлақшасын көтеруге немесе түсіруге болады. Төмендеткішті батареяның барлық дискілерінің бір тереңдікке қоюға пайдаланады.
Сыдыра жыртқышты МТЗ-80 және Т-40 тракторларымен агрегаттайды. ЛДГ-10А, ЛДГ-15А және ЛДГ-20 дискілік сыдыра жыртқыштарының құрылысы ЛДГ-5А сыдыра жыртқышының құрылысына ұқсас.
Жоғарыда айтылған сыдыра жыртқыштар дискілерін көтеріп түсіру үшін секцияны гидравликалық көтеру механизмімен жабдықталған (27б сурет). Әрбір секция рамкамен 12 төмендеткіштің 11 сырғасына екі нүктеде топсалы бекітіліп және екі штанга 21 арқылы рычагтарға 22 асылады, ал рычагтар секцияның түтігіне 14 бекітілген.
Өңдеу тереңдігін гидроцилиндр штогының жүрісін және серіппелердің 25 қысылуын өзгерту арқылы реттейді. Сонымен қатар механикалық құрамы ауыр топырақта өңдеу тереңдігін дискілер шабуыл бұрышын өзгертумен және балласт қоюмен реттейді.
Жартылай аспалы түренді ППЛ-10-25 соқа - сыдыра жыртқыш тамыр сабақты және тамыр өркенді арамшөптер кең тараған танапты 12 см-ге дейін топырақты дән себер алдында және сүр жерді өңдеуге меншікті кедергісі 6 Н см2 топырақты 16-18см тереңдікте жыртуға арналған. Соқа - сыдыра жыртқышты тарту күші 3 класты тракторлармен сүйретеді.
Сыдыра жыртқыштың рамасы өзара топсалы бекітілген екі секциядан тұрады, алдыңғы 2 тіркеме құралымен 16 және артқы секция 5 (28 сурет). Рамада алым ені 25см жартылай винттік он корпус бекітілген. Алдыңғы секцияға екі жүріс доңғалақты 3 иінді кіндік 4 орнатылған. Жұмыс жағдайында оң жүріс доңғалақ өңделген танап бетінен жоғары, ал сол доңғалақ рама центріне тірек болады. Алдыңғы және артқы секциялар жұмыс барысында тірек доңғалақтарымен қозғалады.
Доңғалақтардың осылай орналасуы сыдыра жыртқыштың жер бедеріне жақсы икемделуіне, біркелкі өңдеу тереңдігін және тұрақты корпус алымын қамтамасыз етеді. Өңдеу тереңдігін 3 және 17 доңғалақтарды түсіріп-көтеру арқылы реттейді. Жүріс доңғалақтарының 3 жағдайын штурвалды 8 бұраумен өзгертеді.
Гидроцилиндр 14 корпусы бос жүріс тізгініне топсалы, ал штогы екіиінді рычагқа 13 бекітілген. Рычагтың төменгі иіні тартқыш 11 арқылы кронштейнге 10 қосылған, ал кронштейн кіндікке 4 орнатылған. Артқы секцияны көтеруге көтерілу механизмімен байланысқан штанга 6 арналған. Артқы секцияны бөліп алып, алдыңғыны жеке құрал ретінде пайдалануға болады.
жыртуда дискілік және түрендік сыдыра жыртқыштар қолданылады. Дискілік сыдыра жыртқыштың жұмыс органы диаметрі 450мм сфералық дискілер, ал түрендікі - алым ені 25см қайырмалы корпус.
Дискілі сыдыра жыртқыштарының шабуыл бұрышы 30 -350 болады, сонда олар жер қыртысын жақсы кесіп қопсытады. Сыдыра жыртқыштардың жұмыс сапасына дискілердің қайралуы өте үлкен әсер етеді.
Дискілі сыдыра жыртқыштармен астық дақылдары өскен және тамырсабақты арамшөптер көп тараған танаптарды өңдейді. Жүгері және күнбағыс өсірілген және тамырөркенді арамшөптер көп жайылған танаптарды түренді сыдыра жыртқыштармен өңдейді.
Дискілі сыдыра жыртқышпен топырақты 4-10см тереңдікте, ал түрендімен 6-12см тереңдікте өңдейді. Өңдеу тереңдігінің ауытқуы +2см аспауы керек.
Тіркемелі дискілі ЛДГ-5А сыдыра жыртқышы рамадан 6 (28 сурет ), дискілік батареялары бекітілген брустардан 2 және оларды көтеру механизмінен тұрады. Секция рамкадан 12 және батареядан 13 құралады. Батарея 15 сыдыра жыртқыштың ортасына келетін танап жолағын өңдеу үшін солға қарай жылжытылған.
Брустар 2 рамаға тартқыштар 3,8 арқылы топсалы бекітіліп, екі өздігінен бағытталатын доңғалақтарға орнатылған. Тартқыштардың 3,8 ұзындығын өзгерту арқылы дискілердің шабуыл бұрышын 30 ...350 өзгертуге болады. ЛДГ-5А тырма орнына қолдағанда шабуыл бұрышын 15 ...250 дейін кішірейтіледі.
Батареялар рамкасын төмендеткіштер тесіктеріне алмастырып бекітуге болады. Егер рамканы сырғаның 19 төменгі тесігіне бекітсе, дискілер топыраққа тереңдейді. Төмендеткіштің болтын 18 бұрай отырып, рамканың құлақшасын көтеруге немесе түсіруге болады. Төмендеткішті батареяның барлық дискілерінің бір тереңдікке қоюға пайдаланады.
Сыдыра жыртқышты МТЗ-80 және Т-40 тракторларымен агрегаттайды. ЛДГ-10А, ЛДГ-15А және ЛДГ-20 дискілік сыдыра жыртқыштарының құрылысы ЛДГ-5А сыдыра жыртқышының құрылысына ұқсас.
Жоғарыда айтылған сыдыра жыртқыштар дискілерін көтеріп түсіру үшін секцияны гидравликалық көтеру механизмімен жабдықталған (27б сурет). Әрбір секция рамкамен 12 төмендеткіштің 11 сырғасына екі нүктеде топсалы бекітіліп және екі штанга 21 арқылы рычагтарға 22 асылады, ал рычагтар секцияның түтігіне 14 бекітілген.
Өңдеу тереңдігін гидроцилиндр штогының жүрісін және серіппелердің 25 қысылуын өзгерту арқылы реттейді. Сонымен қатар механикалық құрамы ауыр топырақта өңдеу тереңдігін дискілер шабуыл бұрышын өзгертумен және балласт қоюмен реттейді.
Жартылай аспалы түренді ППЛ-10-25 соқа - сыдыра жыртқыш тамыр сабақты және тамыр өркенді арамшөптер кең тараған танапты 12 см-ге дейін топырақты дән себер алдында және сүр жерді өңдеуге меншікті кедергісі 6 Н см2 топырақты 16-18см тереңдікте жыртуға арналған. Соқа - сыдыра жыртқышты тарту күші 3 класты тракторлармен сүйретеді.
Сыдыра жыртқыштың рамасы өзара топсалы бекітілген екі секциядан тұрады, алдыңғы 2 тіркеме құралымен 16 және артқы секция 5 (28 сурет). Рамада алым ені 25см жартылай винттік он корпус бекітілген. Алдыңғы секцияға екі жүріс доңғалақты 3 иінді кіндік 4 орнатылған. Жұмыс жағдайында оң жүріс доңғалақ өңделген танап бетінен жоғары, ал сол доңғалақ рама центріне тірек болады. Алдыңғы және артқы секциялар жұмыс барысында тірек доңғалақтарымен қозғалады.

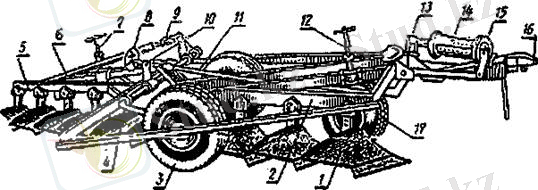

ППЛ-10-25 түренді сыдыра жыртқышы

1-корпус, 2 және 5 - рама секциялары, 3 және 17 доңғалақтар, 4-кіндік, 6 - штанга, 7 және 12 өңдеу тереңдігін реттеуіш, 8 - штурвал, 9 - жүктегіш, 10 - кронштейн, 11- тартқыш, 13 - рычаг, 14 - гидроцилиндр, 15-тізгін, 16 - тіркеме құрылғы.
Түренді соқа-сыдыра жыртқыш ППЛ-10-25.

Доңғалақтардың осылай орналасуы сыдыра жыртқыштың жер бедеріне жақсы икемделуіне, біркелкі өңдеу тереңдігін және тұрақты корпус алымын қамтамасыз етеді. Өңдеу тереңдігін 3 және 17 доңғалақтарды түсіріп-көтеру арқылы реттейді. Жүріс доңғалақтарының 3 жағдайын штурвалды 8 бұраумен өзгертеді.
Гидроцилиндр 14 корпусы бос жүріс тізгініне топсалы, ал штогы екіиінді рычагқа 13 бекітілген. Рычагтың төменгі иіні тартқыш 11 арқылы кронштейнге 10 қосылған, ал кронштейн кіндікке 4 орнатылған. Артқы секцияны көтеруге көтерілу механизмімен байланысқан штанга 6 арналған. Артқы секцияны бөліп алып, алдыңғыны жеке құрал ретінде пайдалануға болады.
ЛДГ-5 сыдыра жыртқышы бөлек агрегаттық гидрожүйесі бар Беларусь тракторының барлық түрімен агрегатталады. Ол рамадан екі оң жақ және екі сол жақ секциядан, брустардан, секциялардан доңғалақтардан гидробасқару механизімен тегістегіштен және реттелетін төмендеткіштерден тұрады. Сыдыра жыртқыш рамасы екі ортаңқы доңғалаққа орнатылған және пісіріліп жасалған тіркеу тетігінен, тірек сыдырығынан, доңғалақтар брустарынан тұрады. Брустар секциялары (Сол жақ) төрт қырлы түтіктен, сол жақ жартылай остен, штырлардан және тіректерден тұрады. Брусқа гидроцилиндрдің кронштейні пісірілген. Брустың ұшына цапфасына шеткі доңғалақ орнатылатын сол жақ жартылай ось жиналған. Брустың шабылу бұрышын 35 градус қоятын тұрақты тірегі бар, сондай-ақ брустың шабуыл бұрышын 30,20,15 градуста өзгеретін алмастырылмалы тірегі де бар. ПЛДГ -5 сыдыра жыртқышын көлбеулігі 6 градустан аспайтын сүдігерлер мен парларда қар суын тоқтатып, оны бір келкі тарататын шұңқырлар жасауға қолданады.

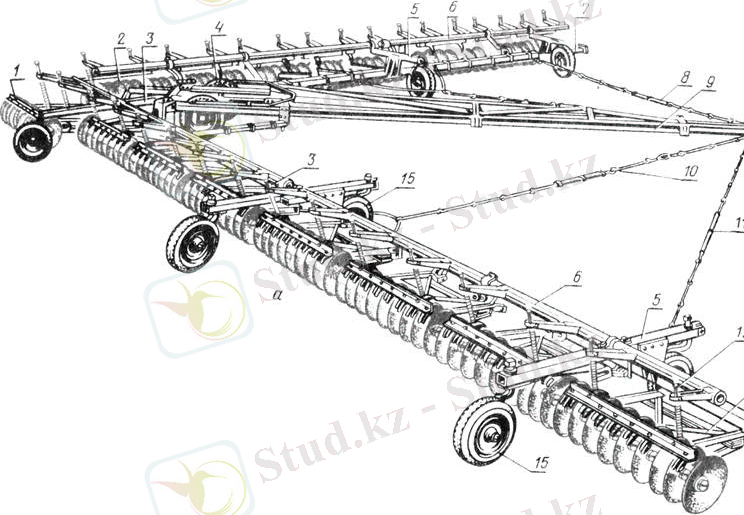

ЛДГ - 10 дискілі гидрофицияланған сыдыра жыртқыш астық дақылдары жиналған егістіктерді төрт - он сантиметр етіп сыдыра жыртуға арналған.
БДТ 7 сыдыра жыртқышы
