1. Класс диаграммасы

Класс диаграммасы - статикалық диаграмма. Ол қолданбаның статикалық көрінісін білдіреді. Класстық диаграмма тек жүйенің әртүрлі аспектілерін визуализациялау, сипаттау және құжаттау үшін ғана емес, сондай-ақ, бағдарламалық жасақтаманың қолданылатын кодын жасау үшін қолданылады.

Класс схемасы сыныптың атрибуттары мен операцияларын, сонымен қатар жүйеде қолданылатын шектеулерді сипаттайды. Сынып диаграммалары объектілі-бағдарланған жүйелерді модельдеуде кеңінен қолданылады, себебі олар объектілі-бағытталған тілдермен тікелей салыстырылатын UML диаграммалары.

Класс диаграммасы сыныптар, интерфейстер, қауымдастықтар, бірлесіп жұмыс істеу және шектеулер жиынтығын көрсетеді. Ол сондай-ақ құрылымдық диаграмма ретінде белгілі.

Класс диаграммасының мақсаты - қолданбаның статикалық көрінісін модельдеу. Класстық диаграммалар - объектілі-бағытталған тілдермен тікелей байланыстырылатын жалғыз схемалар және құрылыс кезінде кеңінен қолданылған. UML диаграммалары, белсенді диаграмма сияқты, дәйектілік диаграммасы бағдарламаның реті ағымын ғана бере алады, бірақ сынып диаграммасы сәл өзгеше болады. Бұл кодер қауымдастығындағы ең танымал UML диаграммасы. Класстардың диаграммасының мақсаты ретінде - Қолданбаның статикалық көрінісін талдау және құрастыру.

Класс диаграммасы статикалық диаграмма болып табылады және ол жүйенің статистикалық көрінісін моделдеу үшін пайдаланылады. Статикалық көрініс жүйенің сөздік қорын сипаттайды. Класстық схема компонент пен орналастыру диаграммалары үшін негіз ретінде қарастырылады. Класс диаграммалары жүйенің тұрақты көрінісін бейнелеу үшін ғана емес, сонымен қатар кез келген жүйенің кері және кері жобалау үшін орындалатын кодты жасау үшін де қолданылады. Әдетте, UML диаграммалары кез келген объектілі-бағдарланған бағдарламалау тілдерімен тікелей салыстырылмайды, бірақ сынып диаграммасы - бұл ерекшелік.

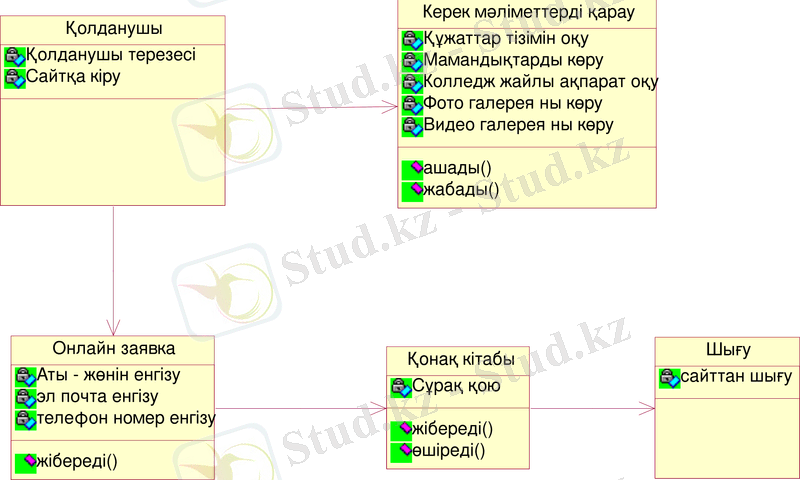

1. 1 - сурет. Класс диаграммасы қолданушы беті.

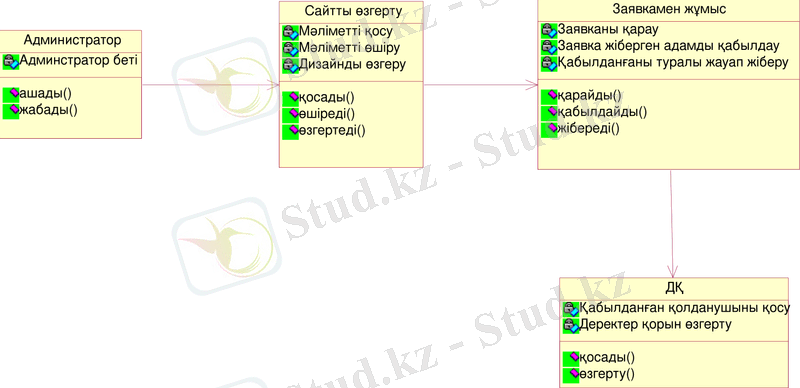

1. 2 - сурет. Класс диаграммасы администратор беті.

Қорытындылай келе класс диаграммасы uml тіліндегі диаграммалардың бірі болып табылады. Осы диаграммада мен өзімнің администратор және қолданушы диаграммаларын жасадым. Бұл диаграмманың мақсаты- қолданбаның статикалық көрінісін модельдеу талдау және құрастыру болып табылады. Класс диаграммасы Java, C ++ сияқты объектілі-бағытталған тілдермен салыстыруды анық көрсетеді. Көбіне класс диаграммасы құрылыс мақсаттары үшін қолданылады.
