Оталдырудың контактілі - транзисторлы жүйесінің сызбасы

Сабақтың тақырыбы: Контактті транзисторлы от алдыру жүйесі
Топтар
Аэл 9-191

Сабақ өтетін күн
10.11.2020

САБАҚ БАРЫСЫ
І Ұйымдастыру бөлімі:
А) <<Топтық>> ашылған чатқа кіру;
Б) Чатқа оқытушы өзінің пәнін кесте бойынша жариялау;
В) Оқушылардың чатқа қосылғанын тексеру, қадағалау;
Г) Өтетін сабақтың тақырыбын чатқа жазу;
ІІ Үй тапсырмасын тексеру
А) Өткен тақырып бойынша үй тапсырмасын сұрау;
Б) Орындалған үй тапсырмаларын чат арқылы электронды қабылдау
В) Студенттерге үй тапсырмасынан сұрақтар қою;
Оталдыру жүйесіне қалай техникалық қызмет көрсетіледі?
Оталдыру жүйесін күтуде қандай жұмыстар атқарылады?
Оталдыру жүйесін ақауларын атаңыз?
Оталдыру жүйесіне қандай техникалық қызмет көрсету түрлері бар?
Г) Студенттерден ауызша түрде қабылдау;
ІІІ Жаңа оқу материалын баяндау (Электронды түрде: мәтін, сурет, видео)

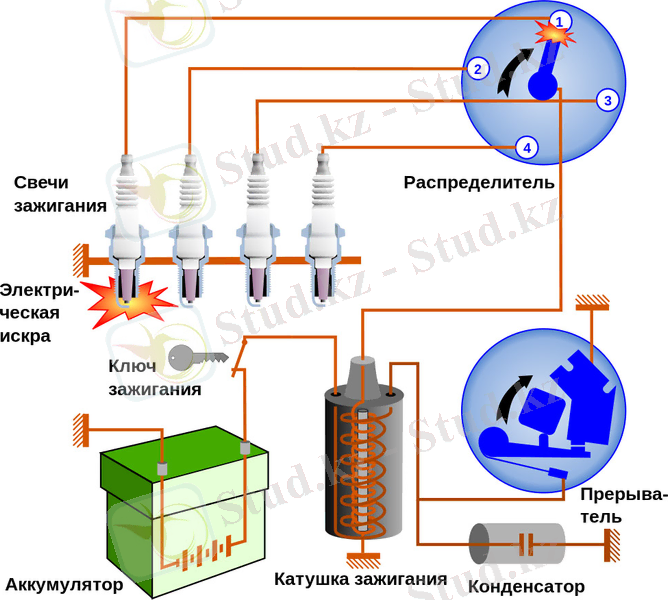

Оталудың контактілі-транзисторлы жүйесі
Автомобильдерде транзисторларды колданатын отал - дыру жүйесін пайдаланады, ол батареямен оталудан күрделірек болғанмен, бірқатар артықшылықтары бар.
Оталудың контактілі-транзисторлы жүйесінің (4.8-сурет) кәдімгі батареялық оталудан айырмашылығы, үзгіш-тартқыш контактілері (В) мен оталу катушкасының (А) аралығына транзисторлы коммутатор (Б) қосылады.
Коммутатор қорғасын қорытпасының қырлы корпу - сына монтаждалған, корпустың төменгі бөлігінде транзистордың электронды корғау блогы (8), импульсті транс - форматор (9) және резисторлар орналасқан.
Корпустың бүйірінде өткізгіштерді жалғауға арналған төрт қысқыш бар: М -- машинаның массасымен, Р (таратқыш) - үзгіш-таратқышпен, К (катушка) - катушканың оталдыру қысқышымен, атаусыз қысқыш - осы катушканың тиісті қысқышымен косылған.

* І 6 7
Төменгі кернеулі ток
Транзистор тогын басқарушы
4.8-сурет. Оталдырудың контактілі-транзисторлы жүйесінің
сызбасы.А -- оталдыру катушкасы, Б -- коммутатор, В -- узгіш-таратқыш, Г-аккумулятор батареясы; 1 -- оталдыру шамы, 2 -- екіші орам, 3 -- алгашқы орам, 4 -- стабилитрон, 5 -- диод, 6 -- конденсатор, 7 -- резистор, 8 -- транзистор, 9 -- импульсті трансформатор, 10 -- үзгіш контактілері, 11 -- жұдырықша 12 -- қосымша резистор, 13 -- оталдыру қосқышы, 14 -- амперметр, К,М,Р -- қысқыштар
* І 6 7
Төменгі кернеулі ток
Транзистор тогын басқарушы
4.8-сурет. Оталдырудың контактілі-транзисторлы жүйесінің
сызбасы.А -- оталдыру катушкасы, Б -- коммутатор, В -- узгіш-таратқыш, Г-аккумулятор батареясы; 1 -- оталдыру шамы, 2 -- екіші орам, 3 -- алгашқы орам, 4 -- стабилитрон, 5 -- диод, 6 -- конденсатор, 7 -- резистор, 8 -- транзистор, 9 -- импульсті трансформатор, 10 -- үзгіш контактілері, 11 -- жұдырықша 12 -- қосымша резистор, 13 -- оталдыру қосқышы, 14 -- амперметр, К,М,Р -- қысқыштар

Транзисторлы коммутатор екі режимде: коммутатор сызбасы оталдыру катушкасының алғашқы орамына ,өткізуге ашық (сүзгіш контактілері тұйықталған), ком - мутатор сызбасы оталу катушкасының алғашқы орамына ток өткізуге жабық (үзгіш контактілері ажыратылған) жағдайларда жұмыс істейді.
Бірінші режимдегі транзисторлы коммутатордың жұмыс істеу кезіндегі ток жолдары суретте стрелкамен көрсетілген.
Үзгіш контактілері (10) транзистор (8) базасының тізбегіне қосылған.
Контактілер тұйыкталған кезде, олар арқылы болар болмас ток өтеді (0,75А).
Транзистор базасы тогының күші шамалы болғандықтан, контактісі үзілген кезде іс жүзінде электр үшқынынан тозбайды.
Контактілердің қызмет ету үзақтығына тек механикалық тозу әсер етеді.

В) Студенттердің тапсырма жауаптары бойынша баға қою.
Сұрақтар мен тапсырмалар
Оталудың контактілі-транзисторлы жүйесі қандай?
Оталдыру жүйесін күтуде қандай жұмыстар атқарылады?
Оталдыру жүйесін ақауларын атаңыз?
Оталдыру жүйесіне қандай техникалық қызмет көрсету түрлері бар?
В) Студенттердің тапсырма жауаптары бойынша баға қою.
V. Үй тапсырмасын беру
Үй тапсырмасы
Жаңа сабақты оқып, пысықтау.
Сұрақтар мен тапсырмаларға жазбаша және электронды түрде жауап беру.
